公開番号2025074253
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025033055,2023176701
出願日2025-03-03,2018-10-31
発明の名称端末装置、通信方法、および基地局装置
出願人シャープ株式会社
代理人個人,個人,個人,個人
主分類H04W 76/10 20180101AFI20250502BHJP(電気通信技術)
要約【課題】プロトコル処理の複雑さを軽減し、効率的に通信を行うことができる端末装置、および通信方法に関する技術を提供すること。

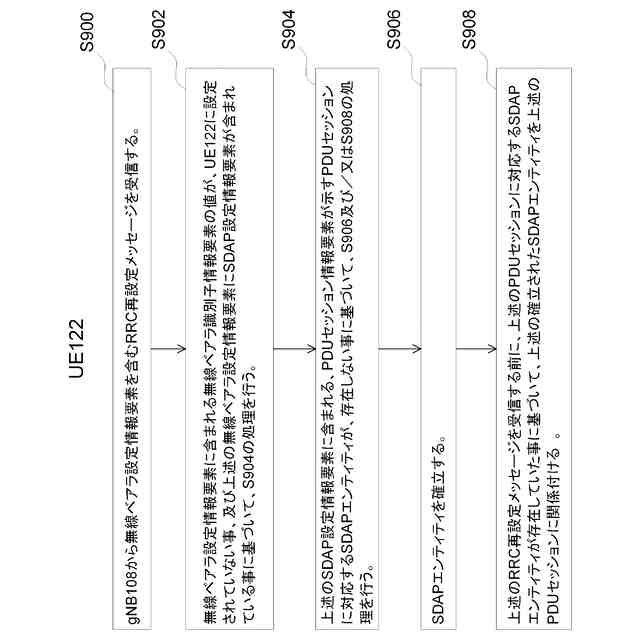

【解決手段】本発明の一態様は、DRB設定を含むRRC再設定メッセージを受信し、RRCメッセージを処理する際に、DRB設定に含まれるDRB識別子が端末装置の現在の設定に存在しない、DRB設定にSDAP設定が含まれる、SDAP設定に含まれるPDUセッション情報要素が示すPDUセッションに対応するSDAPエンティティが存在しない、という条件の全てを満たすことを判定する第1の判定を行い、第1の判定に基づいてSDAPエンティティを確立し、第1の判定およびSDAPエンティティがRRC再設定メッセージを受信する前に存在していなかったことを判定する第2の判定に基づいて、上位レイヤにPDUセッション情報要素に対するユーザープレーンリソースが確立されたことを通知する端末装置である。

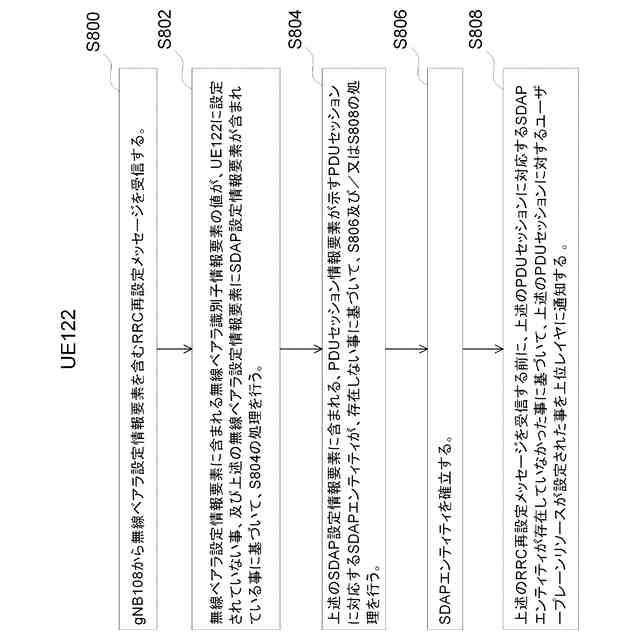

【選択図】図8
特許請求の範囲【請求項１】

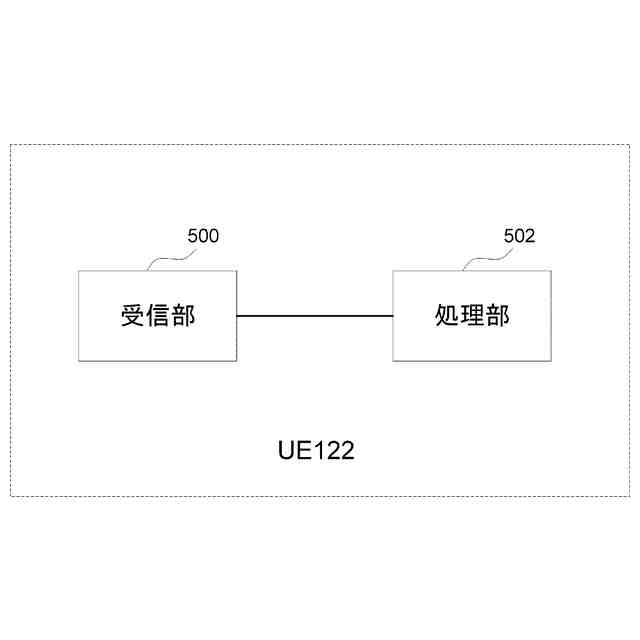

基地局装置と通信する端末装置であって、

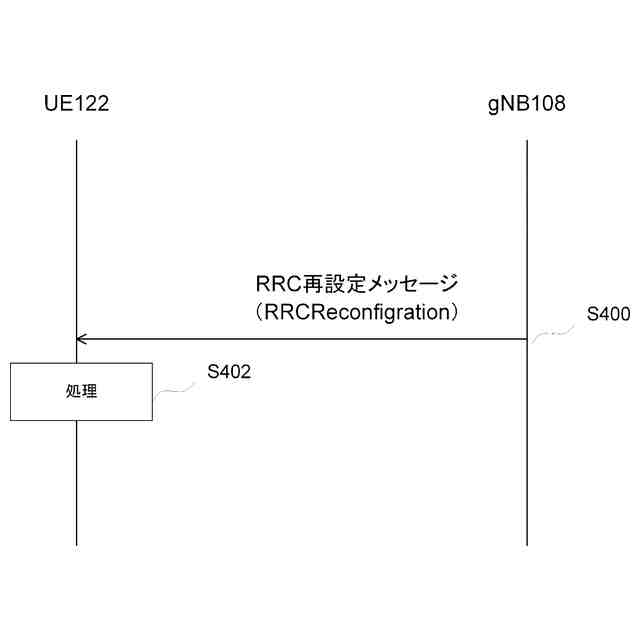

前記基地局装置からＤＲＢ（Data Radio Bearer）設定を含むＲＲＣ（Radio Resource Control）再設定メッセージを受信する受信部と、
処理部と、を備え、
前記処理部は、前記受信部により受信した前記ＲＲＣ再設定メッセージを処理する際に、（ａ）前記ＤＲＢ設定に含まれるＤＲＢ識別子が前記端末装置の現在の設定に存在しないことを判定し、（ｂ）前記ＤＲＢ設定にＳＤＡＰ（Service Data Adaptation Protocol）設定が含まれることを判定し、（ｃ）前記ＳＤＡＰ設定に含まれるＰＤＵ（Protocol Data Unit）セッション情報要素が示すＰＤＵセッションに対応するＳＤＡＰエンティティが存在しないことを判断し、
（ａ）、（ｂ）、および（ｃ）を満たすことを判断した場合に、ＳＤＡＰエンティティを確立し、
さらに、前記ＰＤＵセッション情報要素が示す前記ＰＤＵセッションに対応する前記ＳＤＡＰエンティティが前記ＲＲＣ再設定メッセージを受信する前に存在していなかった場合、上位レイヤに、前記ＰＤＵセッション情報要素に対するユーザープレーンリソース（ｕｓｅｒ－ｐｌａｎｅｒｅｓｏｕｒｃｅｓ）が確立されたことを通知する、端末装置。
続きを表示（約 1,200 文字）【請求項２】
基地局装置と通信する端末装置の通信方法であって、
前記基地局装置からＤＲＢ（Data Radio Bearer）設定を含むＲＲＣ（Radio Resource Control）再設定メッセージを受信し、
受信した前記ＲＲＣ再設定メッセージを処理する際に、（ａ）前記ＤＲＢ設定に含まれるＤＲＢ識別子が前記端末装置の現在の設定に存在しないことを判定し、（ｂ）前記ＤＲＢ設定にＳＤＡＰ（Service Data Adaptation Protocol）設定が含まれることを判定し、（ｃ）前記ＳＤＡＰ設定に含まれるＰＤＵ（Protocol Data Unit）セッション情報要素が示すＰＤＵセッションに対応するＳＤＡＰエンティティが存在しないことを判定し、
（ａ）、（ｂ）、および（ｃ）を満たすことを判定した場合に、ＳＤＡＰエンティティを確立し、
さらに、前記ＰＤＵセッション情報要素が示す前記ＰＤＵセッションに対応する前記ＳＤＡＰエンティティが前記ＲＲＣ再設定メッセージを受信する前に存在していなかった場合、上位レイヤに、前記ＰＤＵセッション情報要素に対するユーザープレーンリソース（ｕｓｅｒ－ｐｌａｎｅｒｅｓｏｕｒｃｅｓ）が確立されたことを通知する、通信方法。
【請求項３】
端末装置と通信する基地局装置であって、
前記端末装置へＤＲＢ（Data Radio Bearer）設定を含むＲＲＣ（Radio Resource Control）再設定メッセージを送信する送信部と、
前記ＲＲＣ再設定メッセージに、前記ＤＲＢ設定を含ませることで、前記端末装置に処理を行わせる処理部と、を有し、
前記処理は、
前記端末装置が受信した前記ＲＲＣ再設定メッセージを処理する際に、（ａ）前記ＤＲＢ設定に含まれるＤＲＢ識別子が前記端末装置の現在の設定に存在しないことを判定し、（ｂ）前記ＤＲＢ設定にＳＤＡＰ（Service Data Adaptation Protocol）設定が含まれることを判定し、（ｃ）前記ＳＤＡＰ設定に含まれるＰＤＵ（Protocol Data Unit）セッション情報要素が示すＰＤＵセッションに対応するＳＤＡＰエンティティが存在しないことを判定し、
（ａ）、（ｂ）、および（ｃ）を満たすことを判定した場合に、ＳＤＡＰエンティティを確立し、
さらに、前記ＰＤＵセッション情報要素が示す前記ＰＤＵセッションに対応する前記ＳＤＡＰエンティティが前記ＲＲＣ再設定メッセージを受信する前に存在していなかった場合、上位レイヤに、前記ＰＤＵセッション情報要素に対するユーザープレーンリソース（ｕｓｅｒ－ｐｌａｎｅｒｅｓｏｕｒｃｅｓ）が確立されたことを通知する、処理を含む、
基地局装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端末装置、通信方法、および基地局装置に関する。
続きを表示（約 4,500 文字）【背景技術】
【０００２】

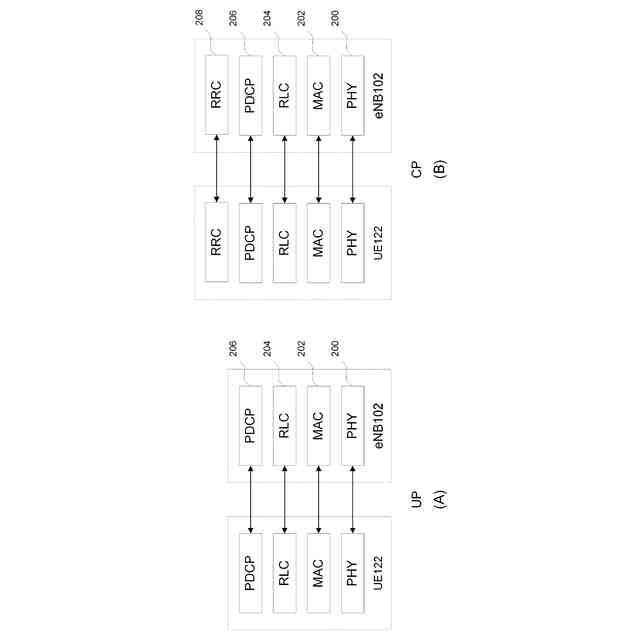

セルラ－移動通信の無線アクセス方式および無線ネットワーク（以下、「ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ（ＬＴＥ：登録商標）」、または、「ＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓ：ＥＵＴＲＡ」と称する。）、及びコアネットワーク（以下、「ＥｖｏｌｖｅｄＰａｃｋｅｔＣｏｒｅ：ＥＰＣ」）が、第三世代パートナーシッププロジェクト（３ｒｄＧｅｎｅｒａｔｉｏｎＰａｒｔｎｅｒｓｈｉｐＰｒｏｊｅｃｔ：３ＧＰＰ（登録商標））において検討されている。
【０００３】

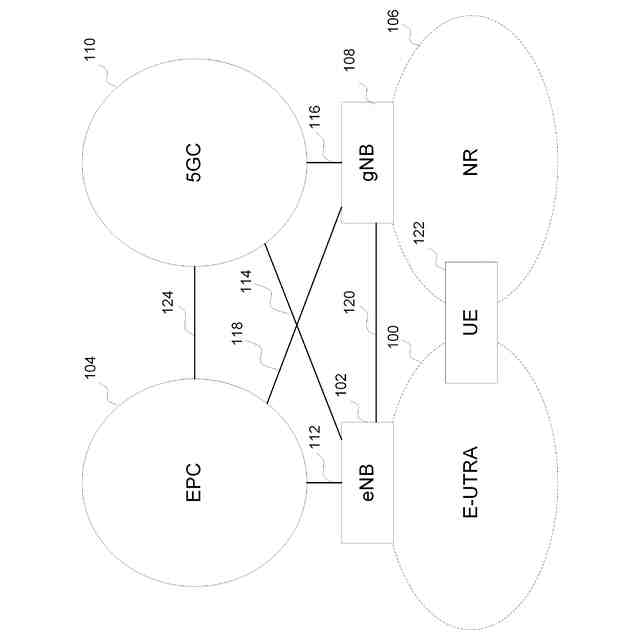

また、３ＧＰＰ（登録商標）において、第５世代のセルラ－システムに向けた無線アクセス方式および無線ネットワーク技術として、ＬＴＥの拡張技術であるＬＴＥ－ＡｄｖａｎｃｅｄＰｒｏおよび新しい無線アクセス技術であるＮＲ（ＮｅｗＲａｄｉｏｔｅｃｈｎｏｌｏｇｙ）の技術検討及び規格策定が行われている（非特許文献１）。また第５世代セルラーシステムに向けたコアネットワークである、５ＧＣ（５ＧｅｎｅｒａｔｉｏｎＣｏｒｅＮｅｔｗｏｒｋ）の検討も行われている（非特許文献２）。
【先行技術文献】
【非特許文献】
【０００４】
３ＧＰＰＲＰ－１７０８５５，”ＷｏｒｋＩｔｅｍｏｎＮｅｗＲａｄｉｏ（ＮＲ）ＡｃｃｅｓｓＴｅｃｈｎｏｌｏｇｙ”
３ＧＰＰＴＳ２３．５０１,“ＳｙｓｔｅｍＡｒｃｈｉｔｅｃｔｕｒｅｆｏｒｔｈｅ５ＧＳｙｓｔｅｍ；Ｓｔａｇｅ２”
３ＧＰＰＴＳ３６．３００, “ＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓ（Ｅ－ＵＴＲＡ）ａｎｄＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ（Ｅ－ＵＴＲＡＮ）；Ｏｖｅｒａｌｌｄｅｓｃｒｉｐｔｉｏｎ；Ｓｔａｇｅ２”
３ＧＰＰＴＳ３６．３３１,“ＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓ（Ｅ－ＵＴＲＡ）；ＲａｄｉｏＲｅｓｏｕｒｃｅＣｏｎｔｒｏｌ（ＲＲＣ）；Ｐｒｏｔｏｃｏｌｓｐｅｃｉｆｉｃａｔｉｏｎｓ”
３ＧＰＰＴＳ３６．３２３,“ＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓ（Ｅ－ＵＴＲＡ）；ＰａｃｋｅｔＤａｔａＣｏｎｖｅｒｇｅｎｃｅＰｒｏｔｏｃｏｌ（ＰＤＣＰ）ｓｐｅｃｉｆｉｃａｔｉｏｎ”
３ＧＰＰＴＳ３６．３２２,“ＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓ（Ｅ－ＵＴＲＡ）；ＲａｄｉｏＬｉｎｋＣｏｎｔｒｏｌ（ＲＬＣ）ｐｒｏｔｏｃｏｌｓｐｅｃｉｆｉｃａｔｉｏｎ”
３ＧＰＰＴＳ３６．３２１,“ＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓ（Ｅ－ＵＴＲＡ）；ＭｅｄｉｕｍＡｃｃｅｓｓＣｏｎｔｒｏｌ（ＭＡＣ）ｐｒｏｔｏｃｏｌｓｐｅｃｉｆｉｃａｔｉｏｎ”
３ＧＰＰＴＳ３７．３４０,“ＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓ（Ｅ－ＵＴＲＡ）ａｎｄＮＲ; Ｍｕｌｔｉ－Ｃｏｎｎｅｃｔｉｖｉｔｙ; Ｓｔａｇｅ２”
３ＧＰＰＴＳ３８．３００, “ＮＲ；ＮＲａｎｄＮＧ－ＲＡＮＯｖｅｒａｌｌｄｅｓｃｒｉｐｔｉｏｎ；Ｓｔａｇｅ２”
３ＧＰＰＴＳ３８．３３１,“ＮＲ；ＲａｄｉｏＲｅｓｏｕｒｃｅＣｏｎｔｒｏｌ（ＲＲＣ）；Ｐｒｏｔｏｃｏｌｓｐｅｃｉｆｉｃａｔｉｏｎｓ”
３ＧＰＰＴＳ３８．３２３,“ＮＲ；ＰａｃｋｅｔＤａｔａＣｏｎｖｅｒｇｅｎｃｅＰｒｏｔｏｃｏｌ（ＰＤＣＰ）ｓｐｅｃｉｆｉｃａｔｉｏｎ”
３ＧＰＰＴＳ３８．３２２,“ＮＲ；ＲａｄｉｏＬｉｎｋＣｏｎｔｒｏｌ（ＲＬＣ）ｐｒｏｔｏｃｏｌｓｐｅｃｉｆｉｃａｔｉｏｎ”
３ＧＰＰＴＳ３８．３２１,“ＮＲ；ＭｅｄｉｕｍＡｃｃｅｓｓＣｏｎｔｒｏｌ（ＭＡＣ）ｐｒｏｔｏｃｏｌｓｐｅｃｉｆｉｃａｔｉｏｎ”
３ＧＰＰＴＳ２３．４０１ｖ１４．３．０，“ＧｅｎｅｒａｌＰａｃｋｅｔＲａｄｉｏＳｅｒｖｉｃｅ（ＧＰＲＳ）ｅｎｈａｎｃｅｍｅｎｔｓｆｏｒＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ（Ｅ－ＵＴＲＡＮ）ａｃｃｅｓｓ”
３ＧＰＰＴＳ２３．５０２,“Ｐｒｏｃｅｄｕｒｅｆｏｒ５ＧＳｙｓｔｅｍ；Ｓｔａｇｅ２”
３ＧＰＰＴＳ３７．３２４, “ＮＲ；ＳｅｒｖｉｃｅＤａｔａＡｄａｐｔａｔｉｏｎＰｒｏｔｏｃｏｌ（ＳＤＡＰ）ｓｐｅｃｉｆｉｃａｔｉｏｎ”
３ＧＰＰＲＰ－１６１２６６、 “５ＧＡｒｃｈｉｔｅｃｔｕｒｅＯｐｔｉｏｎｓ－ＦｕｌｌＳｅｔ”
【発明の概要】
【発明が解決しようとする課題】
【０００５】

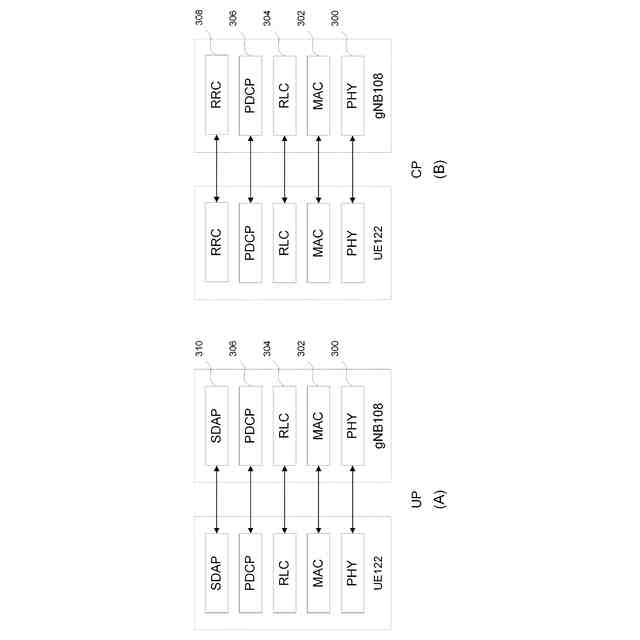

ＮＲの技術検討の一つとして、ＩＰ（ＩｎｔｅｒｎｅｔＰｒｏｔｏｃｏｌ）レイヤ（ｌａｙｅｒ）以上の上位レイヤとＮＲの無線アクセスレイヤとの間のＱｏＳ（ＱｕａｌｉｔｙｏｆＳｅｒｖｉｃｅ）管理を行う、無線アクセスレイヤのプロトコルが検討されている。
【０００６】
しかしながら、上位レイヤと無線アクセスレイヤの間でのＱｏＳ管理が正しく行われない場合、基地局装置と端末装置との通信を効率的に行うことができないという課題があった。
【０００７】
本発明の一態様は、上記した事情に鑑みてなされたもので、基地局装置との通信を効率的に行うことができる端末装置、通信方法、および基地局装置を提供することを目的の一つとする。
【課題を解決するための手段】
【０００８】
上記の目的を達成するために、本発明の一態様は、基地局装置と通信する端末装置であって、前記基地局装置からＤＲＢ（Data Radio Bearer）設定を含むＲＲＣ（Radio Resource Control）再設定メッセージを受信する受信部と、処理部と、を備え、前記処理部は、前記受信部により受信した前記ＲＲＣ再設定メッセージを処理する際に、（ａ）前記ＤＲＢ設定に含まれるＤＲＢ識別子が前記端末装置の現在の設定に存在しないことを判定し、（ｂ）前記ＤＲＢ設定にＳＤＡＰ（Service Data Adaptation Protocol）設定が含まれることを判定し、（ｃ）前記ＳＤＡＰ設定に含まれるＰＤＵ（Protocol Data Unit）セッション情報要素が示すＰＤＵセッションに対応するＳＤＡＰエンティティが存在しないことを判断し、（ａ）、（ｂ）、および（ｃ）を満たすことを判断した場合に、ＳＤＡＰエンティティを確立し、さらに、前記ＰＤＵセッション情報要素が示す前記ＰＤＵセッションに対応する前記ＳＤＡＰエンティティが前記ＲＲＣ再設定メッセージを受信する前に存在していなかった場合、上位レイヤに、前記ＰＤＵセッション情報要素に対するユーザープレーンリソース（ｕｓｅｒ－ｐｌａｎｅｒｅｓｏｕｒｃｅｓ）が確立されたことを通知する、端末装置である。
【０００９】
本発明の一態様は、基地局装置と通信する端末装置の通信方法であって、前記基地局装置からＤＲＢ（Data Radio Bearer）設定を含むＲＲＣ（Radio Resource Control）再設定メッセージを受信し、受信した前記ＲＲＣ再設定メッセージを処理する際に、（ａ）前記ＤＲＢ設定に含まれるＤＲＢ識別子が前記端末装置の現在の設定に存在しないことを判定し、（ｂ）前記ＤＲＢ設定にＳＤＡＰ（Service Data Adaptation Protocol）設定が含まれることを判定し、（ｃ）前記ＳＤＡＰ設定に含まれるＰＤＵ（Protocol Data Unit）セッション情報要素が示すＰＤＵセッションに対応するＳＤＡＰエンティティが存在しないことを判定し、（ａ）、（ｂ）、および（ｃ）を満たすことを判定した場合に、ＳＤＡＰエンティティを確立し、さらに、前記ＰＤＵセッション情報要素が示す前記ＰＤＵセッションに対応する前記ＳＤＡＰエンティティが前記ＲＲＣ再設定メッセージを受信する前に存在していなかった場合、上位レイヤに、前記ＰＤＵセッション情報要素に対するユーザープレーンリソース（ｕｓｅｒ－ｐｌａｎｅｒｅｓｏｕｒｃｅｓ）が確立されたことを通知する、通信方法である。
【００１０】

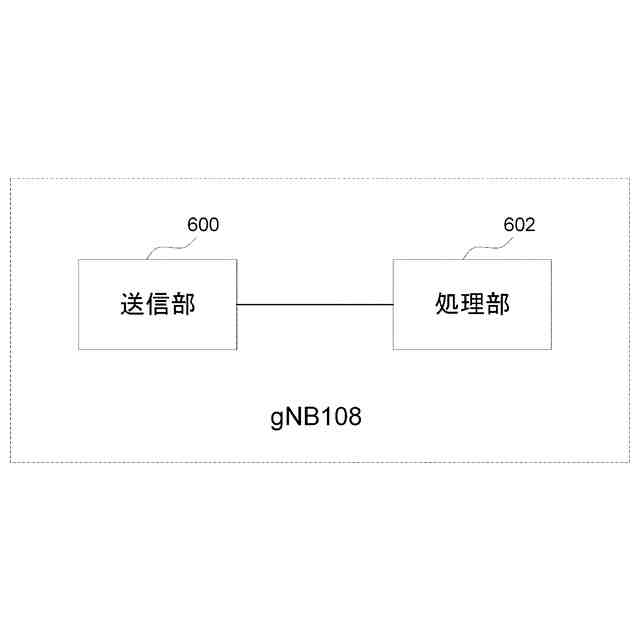

本発明の一態様は、端末装置と通信する基地局装置であって、前記端末装置へＤＲＢ（Data Radio Bearer）設定を含むＲＲＣ（Radio Resource Control）再設定メッセージを送信する送信部と、前記ＲＲＣ再設定メッセージに、前記ＤＲＢ設定を含ませることで、前記端末装置に処理を行わせる処理部と、を有し、前記処理は、前記端末装置が受信した前記ＲＲＣ再設定メッセージを処理する際に、（ａ）前記ＤＲＢ設定に含まれるＤＲＢ識別子が前記端末装置の現在の設定に存在しないことを判定し、（ｂ）前記ＤＲＢ設定にＳＤＡＰ（Service Data Adaptation Protocol）設定が含まれることを判定し、（ｃ）前記ＳＤＡＰ設定に含まれるＰＤＵ（Protocol Data Unit）セッション情報要素が示すＰＤＵセッションに対応するＳＤＡＰエンティティが存在しないことを判定し、（ａ）、（ｂ）、および（ｃ）を満たすことを判定した場合に、ＳＤＡＰエンティティを確立し、さらに、前記ＰＤＵセッション情報要素が示す前記ＰＤＵセッションに対応する前記ＳＤＡＰエンティティが前記ＲＲＣ再設定メッセージを受信する前に存在していなかったか場合、上位レイヤに、前記ＰＤＵセッション情報要素に対するユーザープレーンリソース（ｕｓｅｒ－ｐｌａｎｅｒｅｓｏｕｒｃｅｓ）が確立されたことを通知する、処理を含む、基地局装置である。
（【００１１】以降は省略されています）
