公開番号2025074175
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025030463,2023504431
出願日2025-02-27,2021-11-10
発明の名称電池モジュールおよびそれを含む電池パック
出願人エルジーエナジーソリューションリミテッド
代理人個人,個人
主分類H01M 10/658 20140101AFI20250502BHJP(基本的電気素子)
要約【課題】電池セル間の熱伝播速度を効果的に遅延させる電池モジュールおよびそれを含む電池パックを提供する。
【解決手段】本発明の一実施形態による電池モジュールは、電池セルが複数積層されて形成された電池セル積層体、および前記複数の電池セルのうち互いに隣り合う電池セルの間に介在しているバリア層を含み、前記バリア層は前記電池セルと平行なボディ部と前記ボディ部の一端で曲がって前記電池セルの上端部を覆う拡張部を含む。

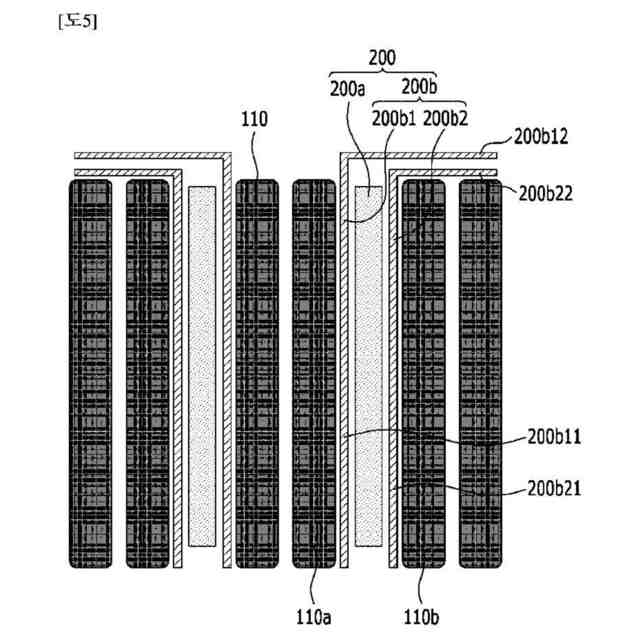

【選択図】図5
特許請求の範囲【請求項１】

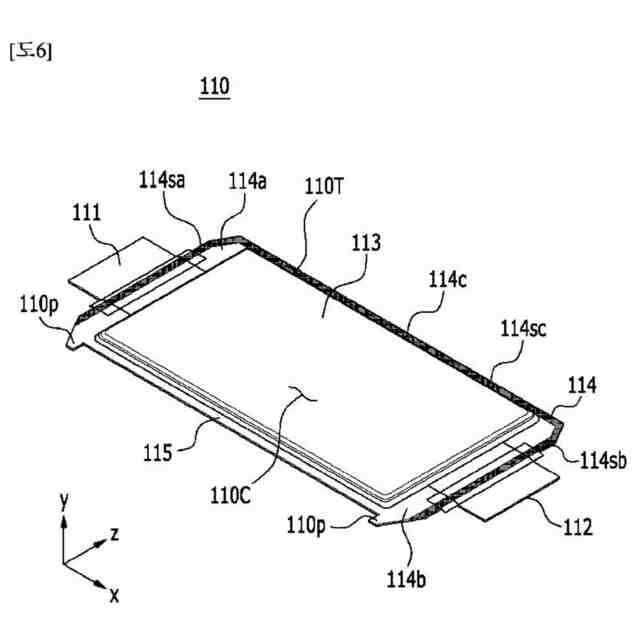

電池セルが複数積層されて形成された電池セル積層体、および
前記複数の電池セルのうち互いに隣り合う電池セルの間に介在して、前記複数の電池セル間の熱伝播を遅延させるバリアを含み、

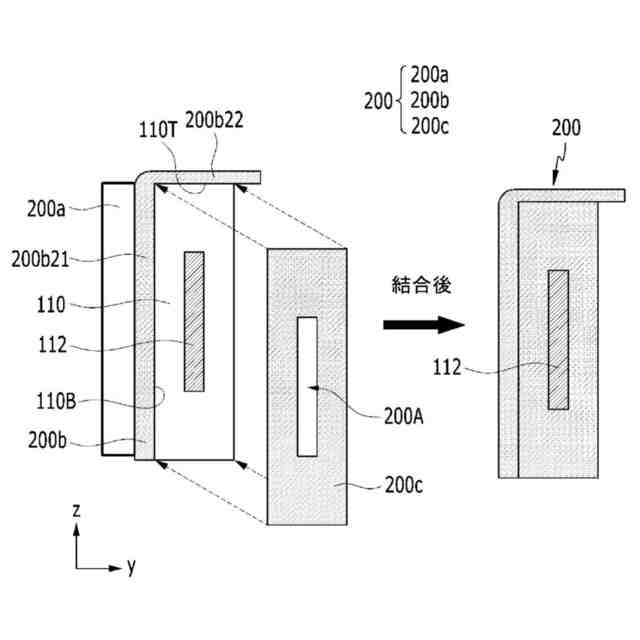

前記バリアは、前記電池セルと平行なように配置された第１バリアと、前記第１バリアと前記電池セルの間に配置された第２バリアとを含み、
前記第２バリアは、前記電池セルと平行なボディ部と、前記ボディ部の一端で曲がって前記電池セルの上端部を覆う拡張部とを含む、電池モジュール。
続きを表示（約 390 文字）【請求項２】
前記拡張部は、フレキシブルな材質で形成され、少なくとも２個の電池セルの上端部を覆う、請求項１に記載の電池モジュール。
【請求項３】
前記第１バリアは、互いに隣り合う第１電池セルと第２電池セルとの間に位置し、前記第２バリアは、前記第１バリアと前記第１電池セルとの間に位置する第２－１バリアと、前記第１バリアと前記第２電池セルとの間に位置する第２－２バリアとを含み、
前記第２－１バリアの第１拡張部と前記第２－２バリアの第２拡張部とは、同じ方向に曲がる、請求項１または２に記載の電池モジュール。
【請求項４】
前記互いに隣り合うバリアの拡張部は、互いに異なる方向に曲がる、請求項１～３のいずれか一項に記載の電池モジュール。
【請求項５】
請求項１～４のいずれか一項に記載の電池モジュールを含む、電池パック。

発明の詳細な説明【技術分野】
【０００１】
［関連出願との相互引用］
本出願は２０２０年１２月７日付韓国特許出願第１０－２０２０－０１６９３３４号および２０２１年１１月４日付韓国特許出願第１０－２０２１－０１５０５６１号に基づく優先権の利益を主張し、当該韓国特許出願の文献に開示されたすべての内容は本明細書の一部として含まれる。
続きを表示（約 1,400 文字）【０００２】
本発明は電池モジュールおよびそれを含む電池パックに関し、より具体的には電池セル間の熱伝播速度を効果的に遅延させる電池モジュールおよびそれを含む電池パックに関する。
【背景技術】
【０００３】
モバイル機器に対する技術開発と需要の増加によりエネルギ源としての二次電池の需要が急激に増加している。特に、二次電池は携帯電話、デジタルカメラ、ノートパソコン、ウェアラブルデバイスなどのモバイル機器だけでなく、電気自転車、電気自動車、ハイブリッド電気自動車などの動力装置に対するエネルギ源としても多くの関心を集めている。
【０００４】
小型モバイル機器にはデバイス１台当り一つまたは複数の電池セルが使用されることに対して、自動車などのように中大型デバイスには高出力大容量が必要である。したがって、多数の電池セルを電気的に連結した中大型電池モジュールが使用される。
【０００５】
中大型電池モジュールはできる限り小型で軽量となるように製造されることが好ましいので、高い集積度で積層されることができ、容量に対して重量が小さい角型電池、パウチ型電池などが中大型電池モジュールの電池セルとして主に使用されている。一方、電池モジュールは、電池セル積層体を外部衝撃、熱または振動から保護するために、前面と後面が開放されて電池セル積層体を内部空間に収納するモジュールフレームを含むことができる。
【０００６】

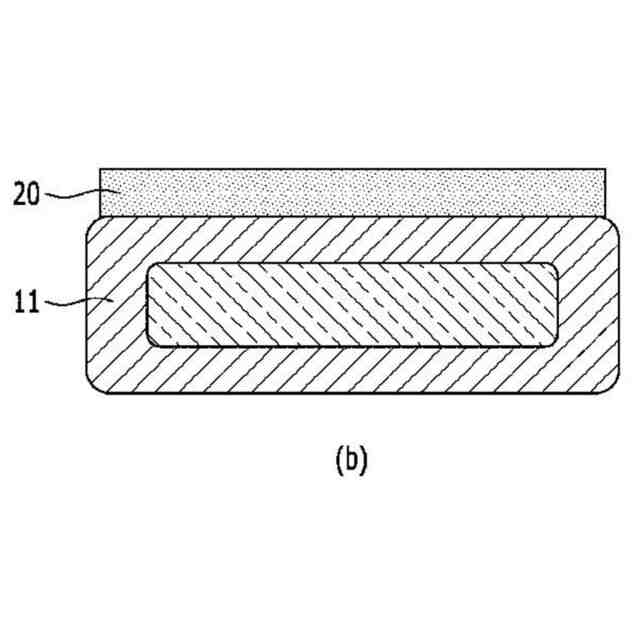

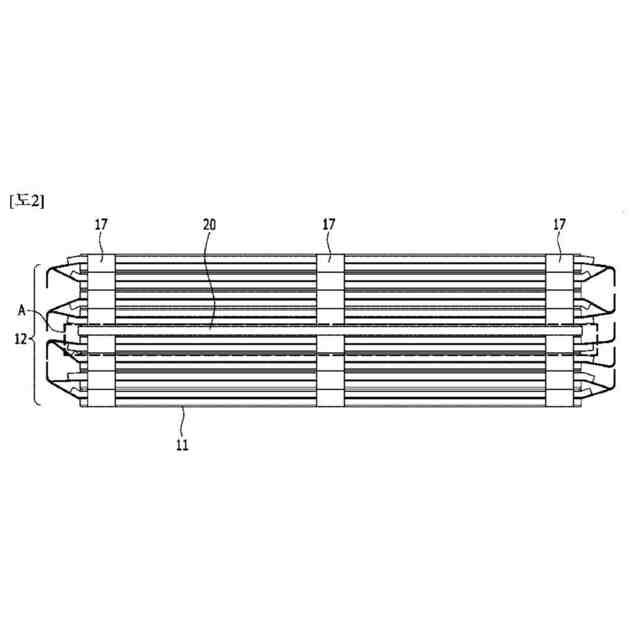

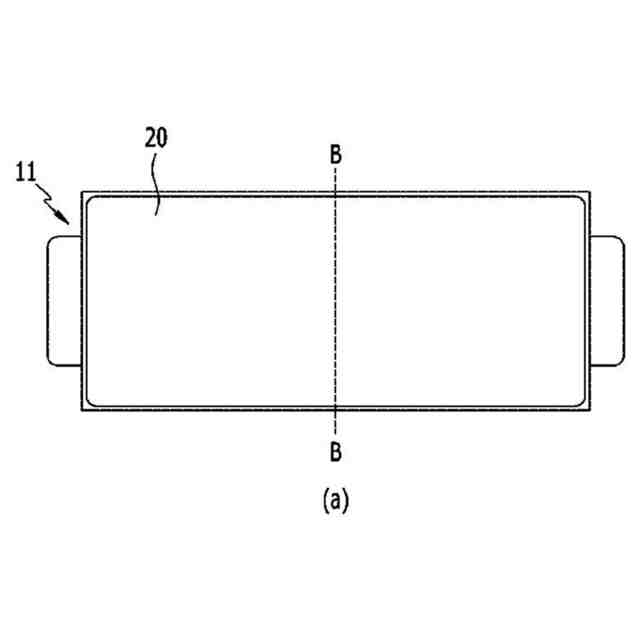

図１は従来の電池モジュールの斜視図である。図２は従来の電池モジュールに含まれた電池セル積層体の上面図である。図３の（ａ）は図２のＡ領域を上から見た平面図であり、図３の（ｂ）は（ａ）の切断面Ｂ－Ｂに沿って切断した断面図である。
【０００７】
図１および図２を参照すると、従来の電池モジュールは複数の電池セル１１が一方向に積層された積層されている電池セル積層体１２、電池セル積層体１２を収容するモジュールフレーム３０，４０、および電池セル積層体１２の前後面をカバーするエンドプレート１５を含む。モジュールフレーム３０，４０は電池セル積層体１２の下部および両側面を覆う下部フレーム３０と電池セル積層体１２の上面を覆う上部プレート４０を含む。
【０００８】

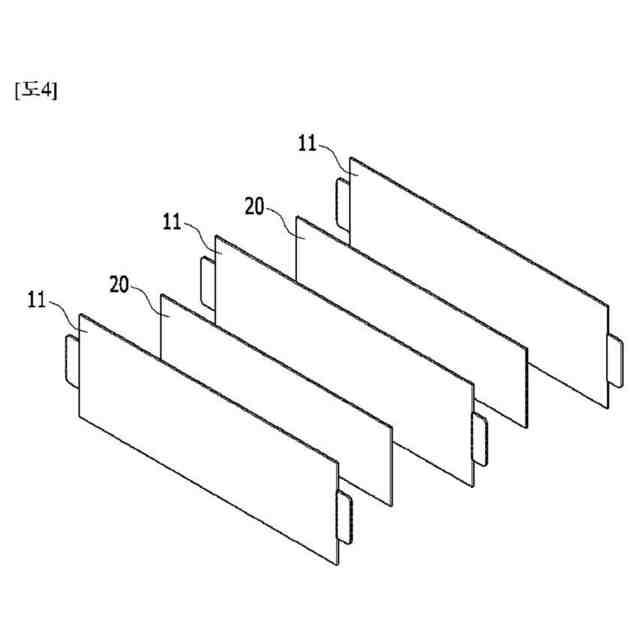

また、電池セル積層体１２は複数の電池セル１１を互いに固定させる固定部材１７を含み、固定部材１７は電池セル積層体１２の中心部および／または端部に位置する。また、電池セル積層体１２で互いに隣り合う一対の電池セルの間に圧縮パッド２０が位置する。
【０００９】
図２および図３を参照すると、従来の電池セル積層体に位置する圧縮パッド２０は電池セル１１の上面または下面に接する。圧縮パッド２０は隣り合う電池セル１１に伝播する衝撃を吸収することができる。また、電池セル１１の発火時、圧縮パッド２０が有する厚さにより熱伝播速度を遅延させることもできる。しかし、電池セル１１の発火時、隣り合う電池セル１１間の熱伝導とともに電池セル１１で発生する火炎による外部熱伝導により２次セル発火が発生し得る。
【００１０】
これによって既存の圧縮パッド２０だけでは熱伝播速度を遅延させる役割を十分に果たしにくい。そのため、従来とは異なり電池セル間の熱伝播速度を効果的に遅延させる電池モジュールを開発する必要がある。
【発明の概要】
【発明が解決しようとする課題】
