公開番号2025074202
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025031789,2023094140
出願日2025-02-28,2018-08-10
発明の名称アクセサリ及びこれを備える撮像システム
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G02B 7/02 20210101AFI20250502BHJP(光学)
要約【課題】本発明は、操作部材を識別しやすいアクセサリ及びこれを備えるカメラシステムを提供することを目的とする。
【解決手段】アクセサリは、フォーカシング又はズーミングに際して光軸方向へ移動する第1のレンズユニットと、前記第1のレンズユニットを光軸方向へ移動させるための第1の操作部材と、フォーカシング及びズーミングで変更可能なパラメータとは異なる複数のパラメータから選択された第1のパラメータを変更するための第2の操作部材とを備え、前記第1の操作部材の表面の材料は、前記第2の操作部材の表面の材料よりも弾性変形しやすい材料である。
【選択図】図5A
特許請求の範囲【請求項１】
フォーカシング又はズーミングに際して光軸方向へ移動する第１のレンズユニットと、
前記第１のレンズユニットを光軸方向へ移動させるための第１の操作部材と、
フォーカシング及びズーミングで変更可能なパラメータとは異なる複数のパラメータから選択された第１のパラメータを変更するための第２の操作部材とを備え、
前記第１の操作部材の表面の材料は、前記第２の操作部材の表面の材料よりも弾性変形しやすい材料であることを特徴とするアクセサリ。
続きを表示（約 780 文字）【請求項２】
前記第２の操作部材は、前記第１の操作部材よりも物体側に配置されていることを特徴とする請求項１に記載のアクセサリ。
【請求項３】
前記第１のレンズユニットは、フォーカシングに際して光軸方向へ移動し、
オートフォーカスモードとマニュアルフォーカスモードとを切り替えるための第１の切替部をさらに備えることを特徴とする請求項１又は２に記載のアクセサリ。
【請求項４】
前記第１の切替部は、前記第１の操作部材よりも像側に配置されていることを特徴とする請求項３に記載のアクセサリ。
【請求項５】
前記第１の操作部材は、前記第２の操作部材と前記第１の切替部との間に配置されていることを特徴とする請求項３又は４に記載のアクセサリ。
【請求項６】
ズーミングに際して光軸方向へ移動する第２のレンズユニットと、該第２のレンズユニットを光軸方向へ移動させるための第３の操作部材とをさらに備えることを特徴とする請求項３乃至５のいずれか一項に記載のアクセサリ。
【請求項７】
前記第１の切替部は、前記第１及び第３の操作部材の間に設けられていることを特徴とする請求項６に記載のアクセサリ。
【請求項８】
前記第２のレンズユニットの光軸方向への移動を制限するか否かを切り替えるための第２の切替部をさらに備えることを特徴とする請求項６に記載のアクセサリ。
【請求項９】
前記第２の切替部は、前記第３の操作部材よりも像側に配置されていることを特徴とする請求項８に記載のアクセサリ。
【請求項１０】
前記第１及び２の切替部は、同一の円周上に配置されていることを特徴とする請求項８又は９に記載のアクセサリ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、アクセサリ及びこれを備える撮像システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ズームリング及びフォーカスリングに加えて、機能を変更することが可能な第３の操作リングを備えたレンズ装置として特許文献１に記載のレンズ装置が知られている。特許文献１のレンズ装置では、カメラ本体側から順にズーム操作リング、フォーカス操作リング、カスタム操作リングが設けられている。このカスタム操作リングに絞り値変更機能、シャッタ速度変更機能、露出補正機能、連射速度調節機能のいずれかを割り当てることが可能である。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－１７７２９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、カスタム操作リングとその他の操作リングの表面構造について明記されていない。各操作リングの表面構造が同じ場合には、ユーザーがこれら操作リングを識別するのが困難になってしまう。
【０００５】
そこで本発明は、操作部材を識別しやすいアクセサリ及びこれを備える撮像システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するための一側面としてのアクセサリは、フォーカシング又はズーミングに際して光軸方向へ移動する第１のレンズユニットと、前記第１のレンズユニットを光軸方向へ移動させるための第１の操作部材と、フォーカシング及びズーミングで変更可能なパラメータとは異なる複数のパラメータから選択された第１のパラメータを変更するための第２の操作部材とを備え、前記第１の操作部材の表面の材料は、前記第２の操作部材の表面の材料よりも弾性変形しやすい材料であることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、操作部材を識別しやすいアクセサリ及びこれを備える撮像システムを提供することが可能となる。
【図面の簡単な説明】
【０００８】

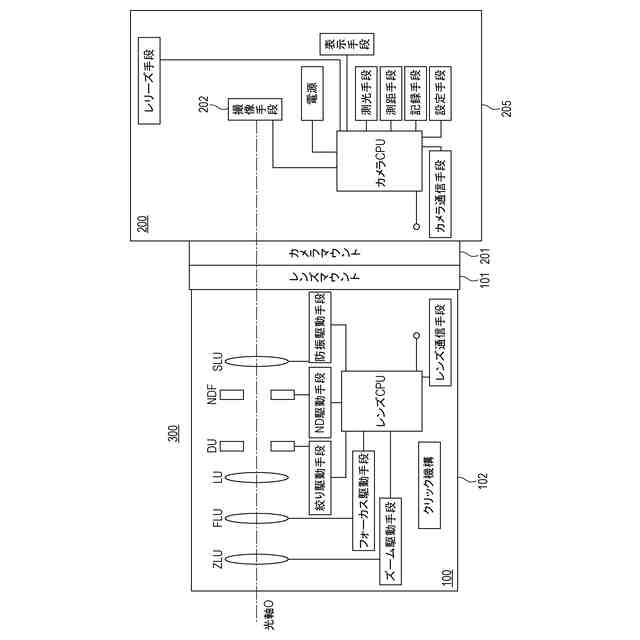

カメラシステム（撮像システム）３００のブロック図

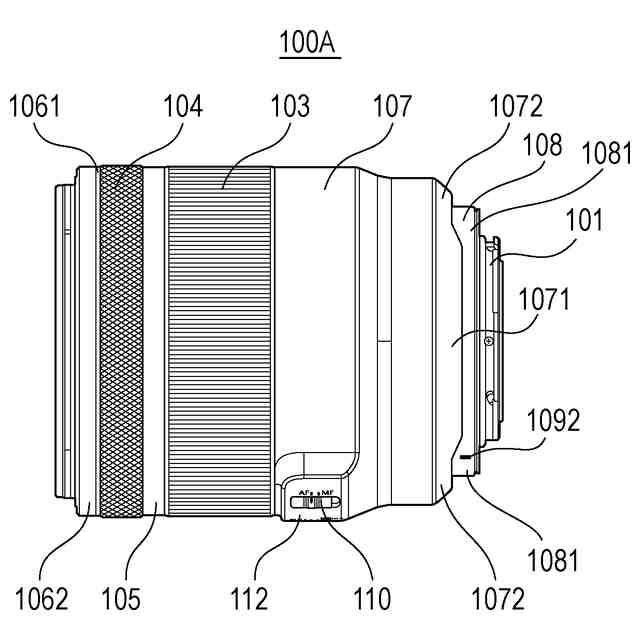

第１の交換レンズ１００Ａの第１の方向視における外観図

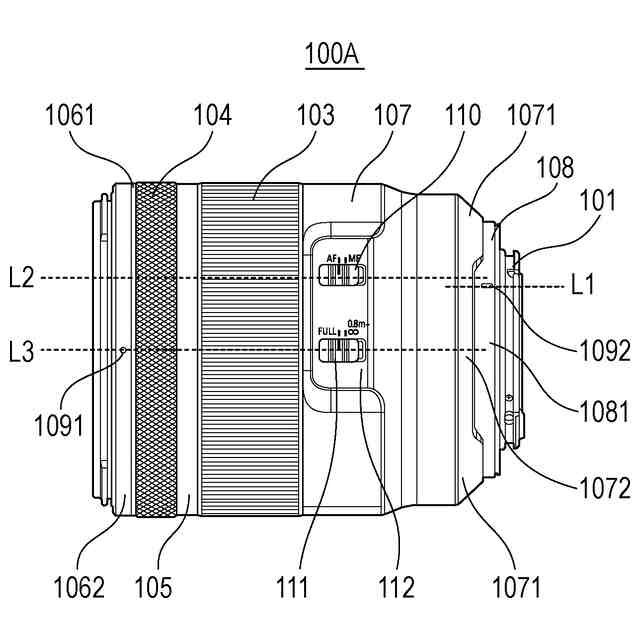

第１の交換レンズ１００Ａの第２の方向視における外観図

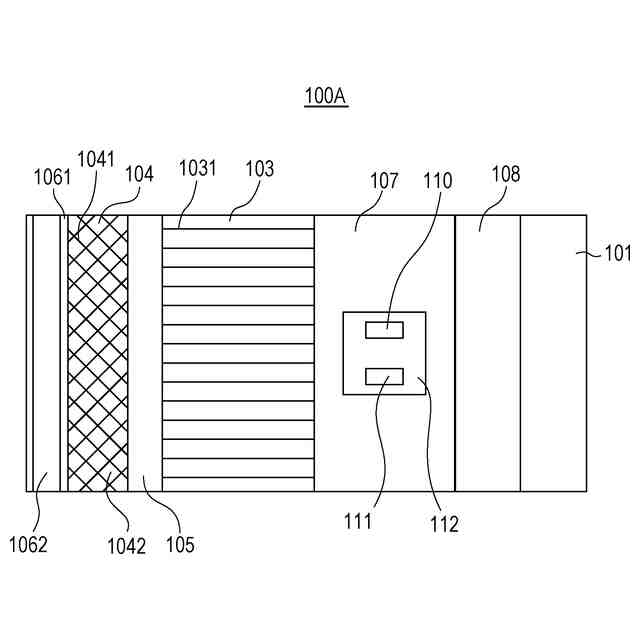

第１の交換レンズ１００Ａの外観の模式図

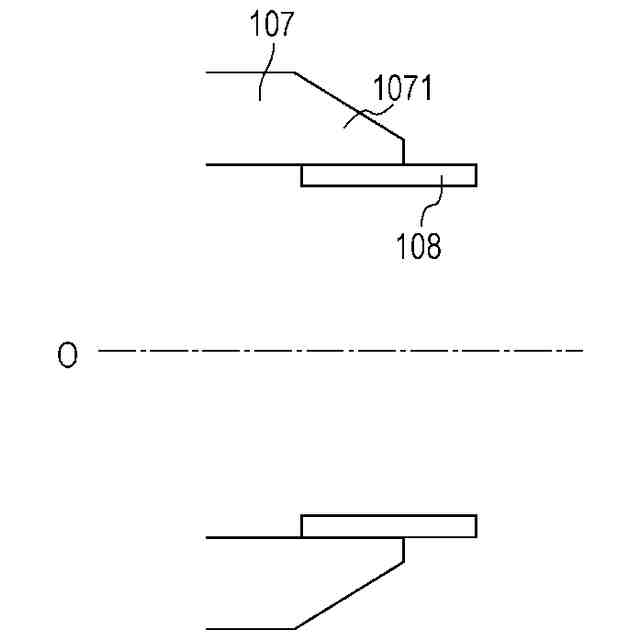

第１の外装部材１０７および第２の外装部材１０８の形状を示す模式的な第１の断面図
第１の外装部材１０７および第２の外装部材１０８の形状を示す模式的な第２の断面図

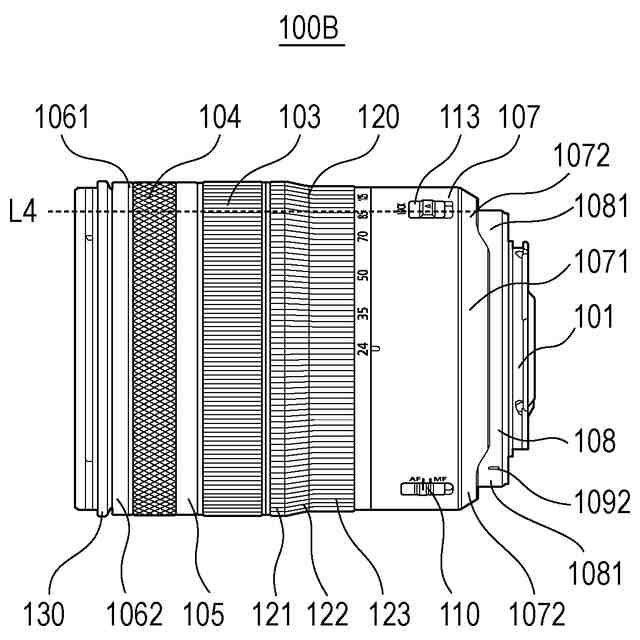

第２の交換レンズ１００Ｂの第１の方向視における外観図

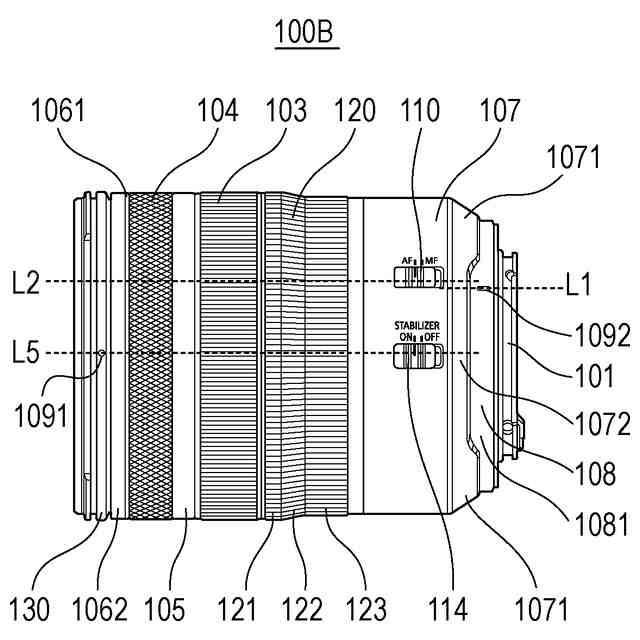

第２の交換レンズ１００Ｂの第２の方向視における外観図

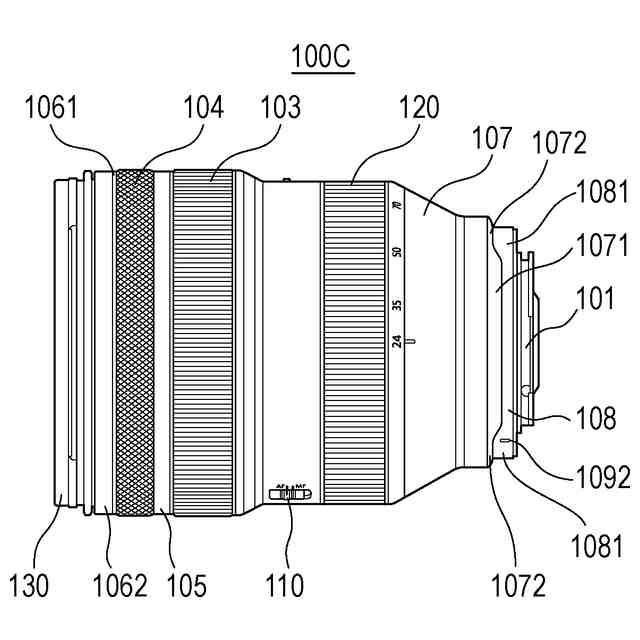

第３の交換レンズ１００Ｃの第１の方向視における外観図
第３の交換レンズ１００Ｃの第２の方向視における外観図
第４の交換レンズ１００Ｄの第１の方向視における外観図
第４の交換レンズ１００Ｄの第２の方向視における外観図
アダプタ４００を含むカメラシステム３００Ａの模式図
アダプタ４００の外観図
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を添付の図面に基づいて説明する。
【００１０】
（カメラシステムのブロック構成）
まず、図１を用いて本発明の実施例における交換レンズ１００及びカメラボディ（カメラ本体）２００のブロック構成について説明する。図１は交換レンズ（光学機器、アクセサリ、レンズ装置）１００とカメラボディ２００を備えるカメラシステム３００のブロック図である。
（【００１１】以降は省略されています）
