公開番号2025074267
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025033382,2023171785
出願日2025-03-04,2019-07-09
発明の名称動作玩具
出願人株式会社バンダイ
代理人
主分類A63H 33/26 20060101AFI20250502BHJP(スポーツ;ゲーム;娯楽)
要約【課題】コンパクトな動作玩具を提供する。

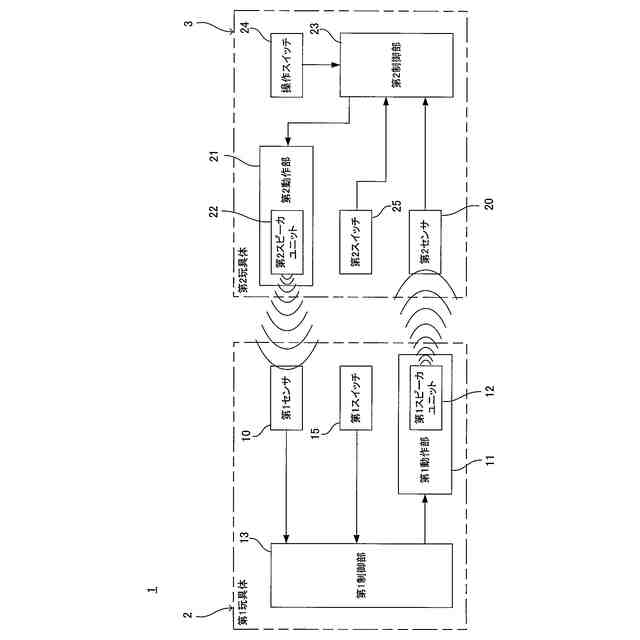

【解決手段】動作玩具1は、第1玩具体2と、第2玩具体3と、を備え、第1玩具体2は、磁界を検出する第1センサ10と、電気的に動作する第1動作部11と、第1センサ10が磁界を検出したことを条件に第1動作部を動作させる第1制御部13と、を有し、第2玩具体3は、永久磁石を含むスピーカユニット22を有し、第1玩具体2と第2玩具体3とが近接した際に、第1センサ10は、第2玩具体3が有するスピーカユニット22の永久磁石によって形成された磁界を検出する。
【選択図】図1
特許請求の範囲【請求項１】
第１玩具体と、
第２玩具体と、
を備え、
前記第１玩具体は、磁界を検出する第１センサと、電気的に動作する第１動作部と、前記第１センサが磁界を検出したことを条件に前記第１動作部を動作させる第１制御部と、を有し、
前記第２玩具体は、永久磁石を含むスピーカユニットを有し、
前記第１玩具体と前記第２玩具体とが近接した際に、前記第１センサは、前記第２玩具体が有する前記スピーカユニットの永久磁石によって形成された磁界を検出する動作玩具。
続きを表示（約 1,000 文字）【請求項２】
請求項１記載の動作玩具であって、
前記第２玩具体は、磁界を検出する第２センサと、電気的に動作する第２動作部と、前記第２センサが磁界を検出したことを条件に前記第２動作部を動作させる第２制御部と、を有し、
前記第１玩具体は、磁石を含むスピーカユニットを有し、
前記第１玩具体と前記第２玩具体とが近接した際に、前記第２センサは、前記第１玩具体が有する前記スピーカユニットの永久磁石によって形成された磁界を検出する動作玩具。
【請求項３】
請求項２記載の動作玩具であって、
前記第１動作部は、前記第１玩具体が有する前記スピーカユニットを含み、
前記第２動作部は、前記第２玩具体が有する前記スピーカユニットを含む動作玩具。
【請求項４】
請求項２又は３記載の動作玩具であって、
前記第１玩具体と前記第２玩具体とが近接した際に、前記第１センサは、前記第２玩具体が有する前記スピーカユニットの永久磁石によって形成された磁界を検出し、同時に、前記第２センサは、前記第１玩具体が有する前記スピーカユニットの永久磁石によって形成された磁界を検出する動作玩具。
【請求項５】
請求項４記載の動作玩具であって、

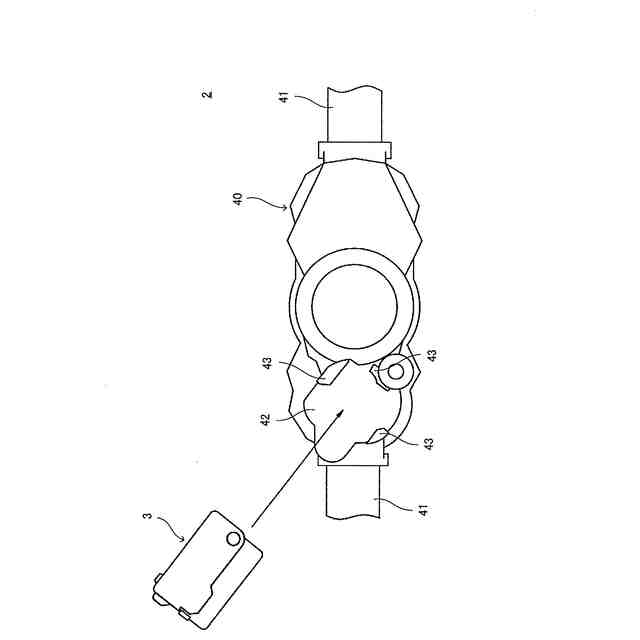

前記第１玩具体は、前記第２玩具体を近接させることが可能な近接部を有し、
前記第２玩具体は、前記近接部に近接させることが可能な基部を有し、
前記第１センサと、前記第１玩具体が有する前記スピーカユニットとは、前記近接部に設けられており、
前記第２センサと、前記第２玩具体が有する前記スピーカユニットとは、前記基部に設けられている動作玩具。
【請求項６】
請求項５記載の動作玩具であって、

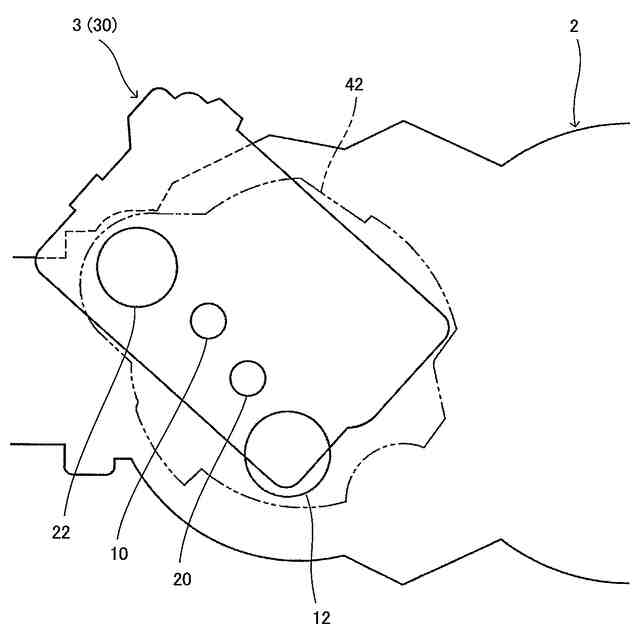

前記第１センサと、前記第１玩具体が有する前記スピーカユニットとは、前記近接部の表面に沿って並んで配置されており、
前記第２センサと、前記第２玩具体が有する前記スピーカユニットとは、前記基部の表面に沿って並んで配置されている動作玩具。
【請求項７】
請求項６記載の動作玩具であって、
前記第１玩具体は、前記基部を前記近接部上で位置決めするガイド部を有する動作玩具。
【請求項８】
請求項５から７のいずれか一項記載の動作玩具であって、
前記第２玩具体は、前記第２センサを所定時間ＯＮにする操作スイッチを有する動作玩具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、動作玩具に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
永久磁石と磁気センサとを組み合わせ、永久磁石が形成する磁界を磁気センサによって検出した場合に、スピーカから音声を出力する玩具が知られている（例えば、特許文献１、２参照）。
【先行技術文献】
【特許文献】
【０００３】
実開平３－９１３８８号公報
特開２０１４－１４７５９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１、２に記載された玩具においては、スピーカとは別に永久磁石を用意する必要がある。このため、部品点数が増加し、玩具の小型化が妨げられる虞がある。
【０００５】
本発明は、コンパクトな動作玩具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る動作玩具は、第１玩具体と、第２玩具体と、を備え、前記第１玩具体は、磁界を検出する第１センサと、電気的に動作する第１動作部と、前記第１センサが磁界を検出したことを条件に前記第１動作部を動作させる第１制御部と、を有し、前記第２玩具体は、永久磁石を含むスピーカユニットを有し、前記第１玩具体と前記第２玩具体とが近接した際に、前記第１センサは、前記第２玩具体が有する前記スピーカユニットの永久磁石によって形成された磁界を検出する。
【０００７】
また、本発明に係る動作玩具においては、前記第２玩具体は、磁界を検出する第２センサと、電気的に動作する第２動作部と、前記第２センサが磁界を検出したことを条件に前記第２動作部を動作させる第２制御部と、を有し、前記第１玩具体は、磁石を含むスピーカユニットを有し、前記第１玩具体と前記第２玩具体とが近接した際に、前記第２センサは、前記第１玩具体が有する前記スピーカユニットの永久磁石によって形成された磁界を検出してもよい。
【０００８】
また、本発明に係る動作玩具においては、前記第１動作部は、前記第１玩具体が有する前記スピーカユニットを含み、前記第２動作部は、前記第２玩具体が有する前記スピーカユニットを含んでもよい。
【０００９】
また、本発明に係る動作玩具においては、前記第１玩具体と前記第２玩具体とが近接した際に、前記第１センサは、前記第２玩具体が有する前記スピーカユニットの永久磁石によって形成された磁界を検出し、同時に、前記第２センサは、前記第１玩具体が有する前記スピーカユニットの永久磁石によって形成された磁界を検出してもよい。
【００１０】
また、本発明に係る動作玩具においては、前記第１玩具体は、前記第２玩具体を近接させることが可能な近接部を有し、前記第２玩具体は、前記近接部に近接することが可能な基部を有し、前記第１センサと、前記第１玩具体が有する前記スピーカユニットとは、前記近接部に隣設されており、前記第２センサと、前記第２玩具体が有する前記スピーカユニットとは、前記基部に隣設されていてもよい。
（【００１１】以降は省略されています）
