公開番号2025075501
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186718
出願日2023-10-31
発明の名称配水支援システム
出願人株式会社IHI
代理人弁理士法人青海国際特許事務所
主分類G06Q 50/06 20240101AFI20250508BHJP(計算;計数)
要約【課題】オペレータが設定の変更による配水状態の変化を把握することができる配水支援システムを提供すること。
【解決手段】配水支援システムの制御装置は、モニタの第1表示エリアに、第1水源と、複数の支線B1～B4を含む配水経路と、配水経路に接続される複数の第2水源の少なくとも一部と、を表示することと、第1表示エリアに、配水経路に設定された複数の地点の各々を通過する水量を識別可能に表示することと、第2表示エリアに、複数の期間のうちの1つを選択するためのセレクタと、複数の第2水源から供給される水量を設定するためのアジャスタと、を表示することと、第3表示エリアV3に、選択された時期における複数の支線B1～B4の各々の必要水量と、アジャスタでの設定による複数の支線B1～B4の各々への供給水量と、を識別可能に表示することと、を実行するように構成される。

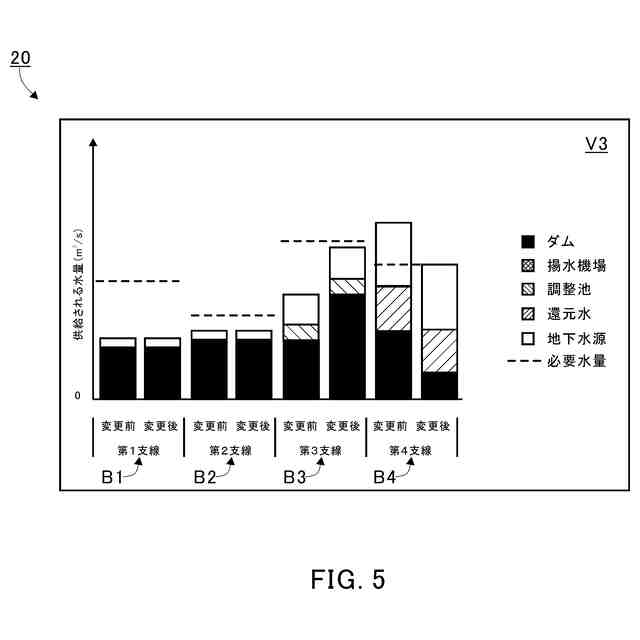

【選択図】図5
特許請求の範囲【請求項１】

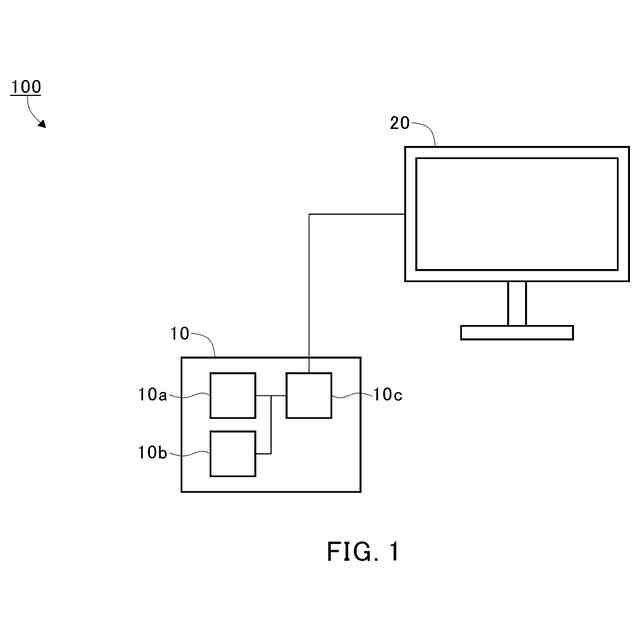

モニタと、
前記モニタと通信可能に接続される制御装置であって、
当該制御装置は、

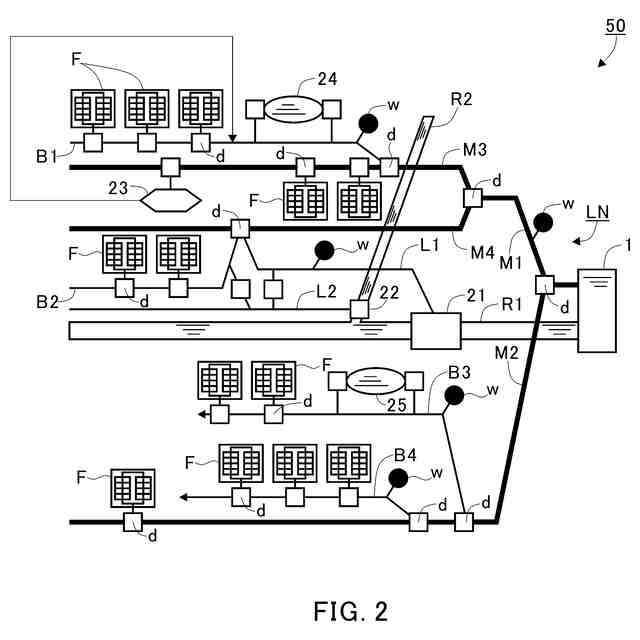

第１水源と、
前記第１水源から延び、複数の支線を含む配水経路であって、前記複数の支線の各々は、少なくとも１つの需要家に接続される、配水経路と、
前記配水経路に接続される複数の第２水源と、
を含む、所定の地域の配水に関する情報を記憶し、
当該制御装置は、
前記モニタに、第１表示エリア、第２表示エリアおよび第３表示エリアを選択的に表示することと、

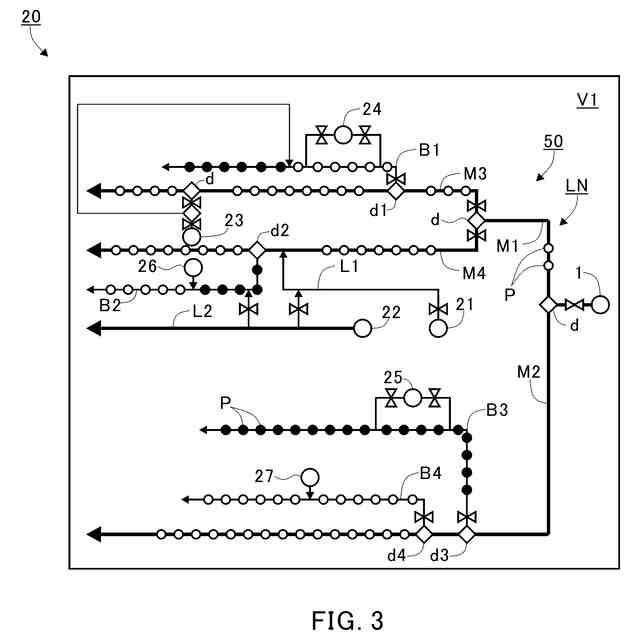

前記第１表示エリアに、前記第１水源と、前記配水経路と、前記複数の第２水源の少なくとも一部と、を表示することと、
前記第１表示エリアに、前記配水経路に設定された複数の地点の各々を通過する水量を識別可能に表示することと、

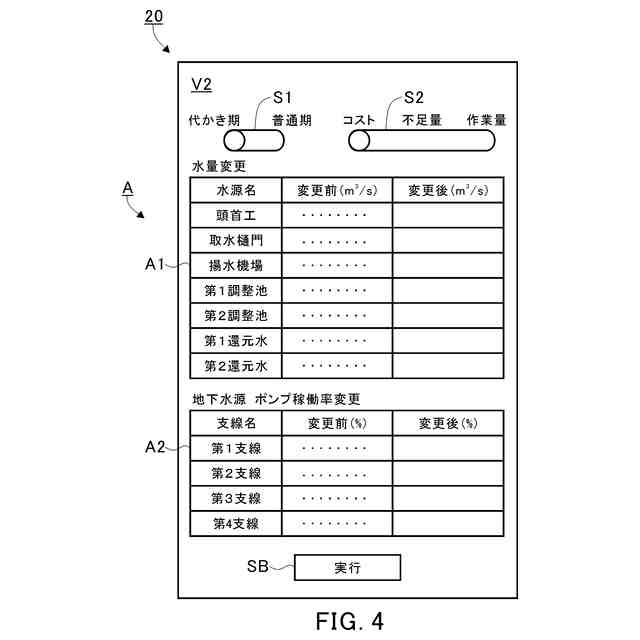

前記第２表示エリアに、複数の期間のうちの１つを選択するためのセレクタと、前記複数の第２水源から供給される水量を設定するためのアジャスタと、を表示することと、
前記第３表示エリアに、前記セレクタによって選択された時期における前記複数の支線の各々の必要水量と、前記アジャスタでの設定による前記複数の支線の各々への供給水量と、を識別可能に表示することと、
を実行するように構成される、制御装置と、
を備える、配水支援システム。
続きを表示（約 940 文字）【請求項２】
前記制御装置は、前記第１表示エリアにおいて、前記複数の地点の各々を通過する水量を、複数の色によって識別可能に表示するように構成される、請求項１に記載の配水支援システム。
【請求項３】
前記制御装置は、前記第１表示エリアにおいて、前記複数の地点の各々を通過する水量が、当該地点における必要水量よりも小さい場合には、当該地点を赤で表示するように構成される、請求項２に記載の配水支援システム。
【請求項４】
前記制御装置は、前記第２表示エリアにおいて、代かき期または普通期のいずれかを選択するように、前記セレクタを表示するよう構成される、請求項１に記載の配水支援システム。
【請求項５】

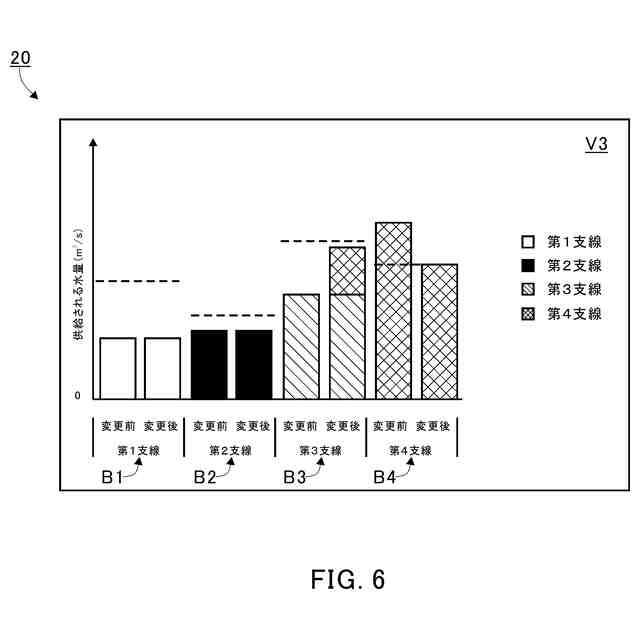

前記制御装置は、前記第３表示エリアにおいて、前記複数の支線の各々への供給水量を、棒グラフによって表示するように構成される、請求項１に記載の配水支援システム。
【請求項６】
前記制御装置は、前記第３表示エリアにおいて、前記複数の支線の中から選択された支線のみを表示するように構成される、請求項１に記載の配水支援システム。
【請求項７】
前記制御装置は、前記第３表示エリアにおいて、前記複数の支線の各々に水を供給する１つまたは複数の第２水源を識別可能に示すように、複数の支線の各々への供給水量を表示するように構成される、請求項１に記載の配水支援システム。
【請求項８】
前記制御装置は、
前記モニタに、第４表示エリアを選択的に表示することと、

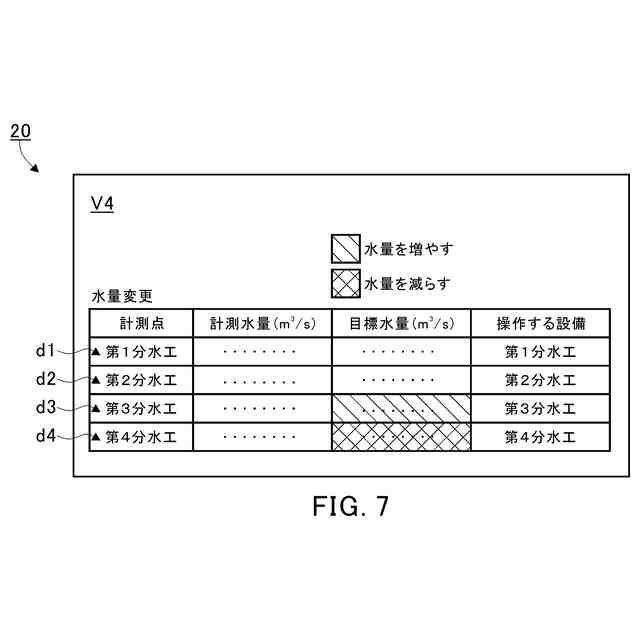

前記第４表示エリアに、前記第３表示エリアに表示された前記複数の支線の各々への供給水量を達成するために、設定が変更された少なくとも１つの設備を表示することと、
を実行するように構成される、請求項１に記載の配水支援システム。
【請求項９】
前記制御装置は、
前記モニタに、第５表示エリアを選択的に表示することと、

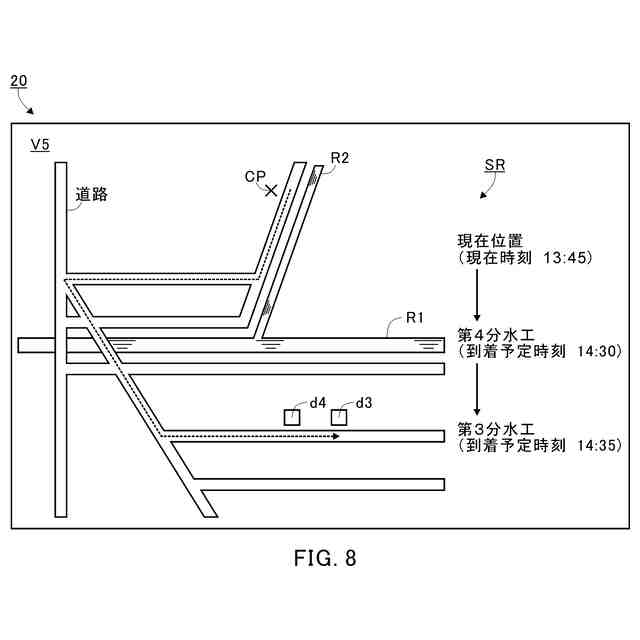

前記第５表示エリアに、所定の場所から、前記少なくとも１つの設備を回る最短ルートを表示することと、
を実行するように構成される、請求項８に記載の配水支援システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、配水支援システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
水源から複数の需要家に対して、計画通りに水を供給することを支援するシステムが知られている。例えば、特許文献１は、配水網に関する運用支援システムを開示する。このシステムは、配水網における計画と実績との間の差異を求める。また、システムは、送水する設備の各々について、当該設備から、当該設備により送水される需要点までの範囲を、水量、計画および実績に基づいて推定する。また、需要点の各々について、送水元の設備と、当該設備から需要点に送水される水量との関係を、計画および実績の各々について推定する。システムは、上記の差異および関係に基づいて、運用を修正すべき設備から需要点の各々へ送水される送水量が計画に沿うように、運用の修正方針を導出する。
【先行技術文献】
【特許文献】
【０００３】
特許第６９２７２８６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
配水事業では、オペレータは、計画通りに水を供給するために、様々な設備の設定を変更することをしばしば要求される。このような変更は、しばしば熟練者を必要とする。また、例えば、設備がオペレータの事業所から離れている場合には、オペレータは、設備が設けられた場所に移動するために、多くの時間を費やす場合がある。したがって、設定の変更による配水状態の変化を容易に把握可能であると、オペレータにとって有益である。これらの点は、特許文献１には開示されていない。
【０００５】
本開示は、オペレータが設定の変更による配水状態の変化を把握することができる配水支援システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る配水支援システムは、モニタと、モニタと通信可能に接続される制御装置であって、当該制御装置は、第１水源と、第１水源から延び、複数の支線を含む配水経路であって、複数の支線の各々は、少なくとも１つの需要家に接続される、配水経路と、配水経路に接続される複数の第２水源と、を含む、所定の地域の配水に関する情報を記憶し、当該制御装置は、モニタに、第１表示エリア、第２表示エリアおよび第３表示エリアを選択的に表示することと、第１表示エリアに、第１水源と、配水経路と、複数の第２水源の少なくとも一部と、を表示することと、第１表示エリアに、配水経路に設定された複数の地点の各々を通過する水量を識別可能に表示することと、第２表示エリアに、複数の期間のうちの１つを選択するためのセレクタと、複数の第２水源から供給される水量を設定するためのアジャスタと、を表示することと、第３表示エリアに、セレクタによって選択された時期における複数の支線の各々の必要水量と、アジャスタでの設定による複数の支線の各々への供給水量と、を識別可能に表示することと、を実行するように構成される、制御装置と、を備える。
【０００７】
制御装置は、第１表示エリアにおいて、複数の地点の各々を通過する水量を、複数の色によって識別可能に表示するように構成されてもよい。
【０００８】
制御装置は、第１表示エリアにおいて、複数の地点の各々を通過する水量が、当該地点における必要水量よりも小さい場合には、当該地点を赤で表示するように構成されてもよい。
【０００９】
制御装置は、第２表示エリアにおいて、代かき期または普通期のいずれかを選択するように、セレクタを表示するよう構成されてもよい。
【００１０】
制御装置は、第３表示エリアにおいて、複数の支線の各々への供給水量を、棒グラフによって表示するように構成されてもよい。
（【００１１】以降は省略されています）
