公開番号2025078116
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023190457
出願日2023-11-08
発明の名称電子機器
出願人シャープ株式会社
代理人個人,個人
主分類G06K 7/00 20060101AFI20250513BHJP(計算;計数)
要約【課題】高い防水性能を有しカードを適切な位置に配置することができる電子機器を提供することを目的とする。
【解決手段】電子機器は、内部空間と前記内部空間と連通する開口とが形成された筐体と、基板と前記基板上に実装されるコネクタとを備え、前記内部空間に収容されるコネクタ付き基板と、前記開口に着脱可能な蓋と前記蓋が前記開口に装着された場合に前記蓋と前記筐体との間に形成された間隙を塞ぐパッキンとカードが載せられ前記蓋が前記開口に装着された場合に前記コネクタに挿入されるトレイとを備え、前記蓋、前記パッキン及び前記トレイが一体化されているスロットカバーと、前記トレイが挿入される方向について遊びを有する状態で前記コネクタ付き基板を保持するホルダと、を備える。
【選択図】図6
特許請求の範囲【請求項１】
内部空間と前記内部空間と連通する開口とが形成された筐体と、
基板と前記基板上に実装されるコネクタとを備え、前記内部空間に収容されるコネクタ付き基板と、
前記開口に着脱可能な蓋と前記蓋が前記開口に装着された場合に前記蓋と前記筐体との間に形成された間隙を塞ぐパッキンとカードが載せられ前記蓋が前記開口に装着された場合に前記コネクタに挿入されるトレイとを備え、前記蓋、前記パッキン及び前記トレイが一体化されているスロットカバーと、
前記トレイが挿入される方向について遊びを有する状態で前記コネクタ付き基板を保持するホルダと、
を備える電子機器。
続きを表示（約 110 文字）【請求項２】
前記基板に、切り欠きが形成され、
前記ホルダは、前記切り欠き内に配置され前記方向について前記切り欠きの大きさより小さい大きさを有する突起を備える
請求項１に記載の電子機器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電子機器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１は、電子機器を開示する。当該電子機器においては、カードを収容するトレイがトレイ挿入部に挿入される。トレイにおいては、カードを収容する収容空間を規定する第２の内壁に弾性部材が設けられる。弾性部材は、収容空間を規定する第１の内壁へ向かう弾性力をカードに加える（段落００１０，００１３及び００１８）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－４３８９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された電子機器においては、トレイ本体及び弾性部材が互いに異なる材質からなる。このため、トレイを一体成型することができない。このため、トレイのコストが高くなる。しかし、当該電子機器においてトレイのコストを低くするためにトレイから弾性部材が省略された場合は、トレイ挿入部を密閉することができる位置に蓋部が配置された場合に、トレイに収容されたカードが適切な位置に配置されない。このため、高い防水性能を有しカードを適切な位置に配置することができる電子機器を提供することができない。
【０００５】
本開示の一態様は、この問題に鑑みてなされた。本開示の一態様は、例えば、高い防水性能を有しカードを適切な位置に配置することができる電子機器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様の電子機器は、内部空間と前記内部空間と連通する開口とが形成された筐体と、基板と前記基板上に実装されるコネクタとを備え、前記内部空間に収容されるコネクタ付き基板と、前記開口に着脱可能な蓋と前記蓋が前記開口に装着された場合に前記蓋と前記筐体との間に形成された間隙を塞ぐパッキンとカードが載せられ前記蓋が前記開口に装着された場合に前記コネクタに挿入されるトレイとを備え、前記蓋、前記パッキン及び前記トレイが一体化されているスロットカバーと、前記トレイが挿入される方向について遊びを有する状態で前記コネクタ付き基板を保持するホルダと、を備える。
【図面の簡単な説明】
【０００７】

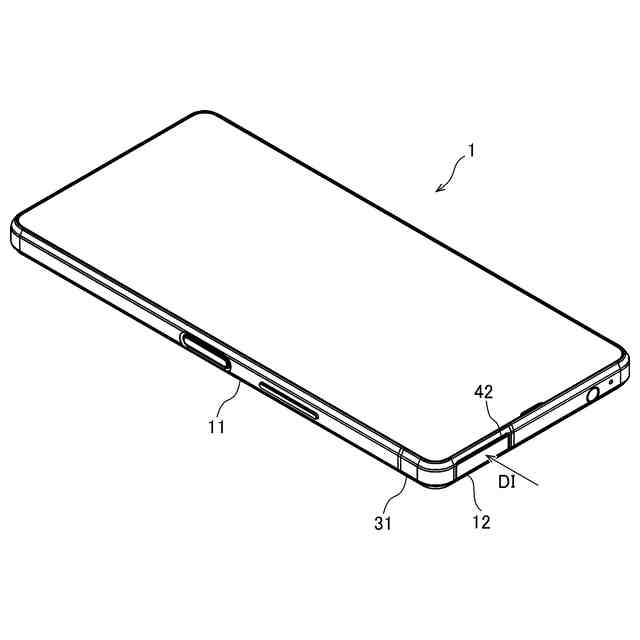

第１実施形態の電子機器の、スロットカバー及びカードが本体に挿入された状態を模式的に図示する斜視図である。

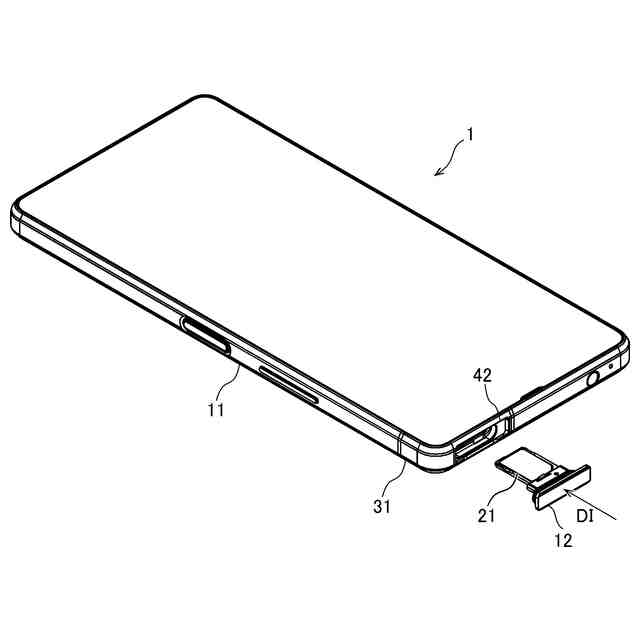

第１実施形態の電子機器の、スロットカバー及びカードが本体から抜去された状態を模式的に図示する斜視図である。

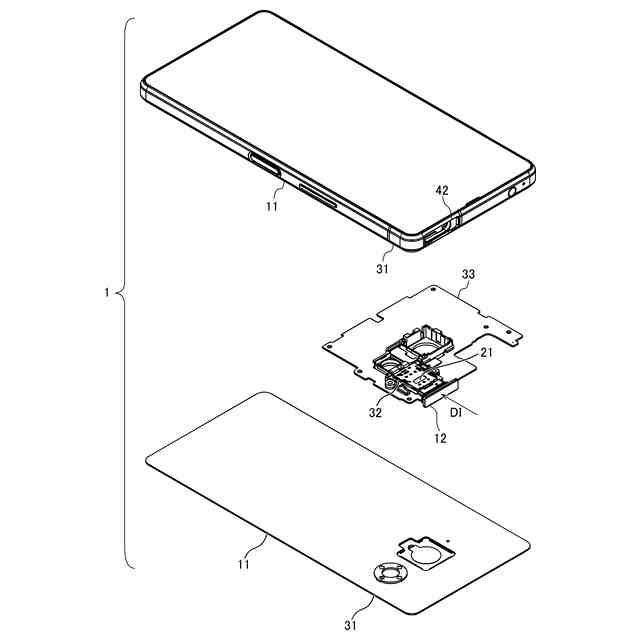

第１実施形態の電子機器の、カバー及びスロットカードが本体に挿入された状態を模式的に図示する分解斜視図である。

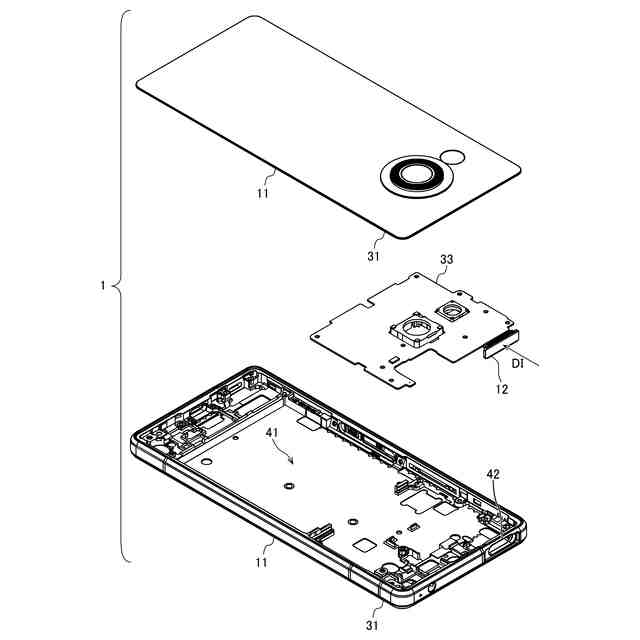

第１実施形態の電子機器の、カバー及びスロットカードが本体に挿入された状態を模式的に図示する分解斜視図である。

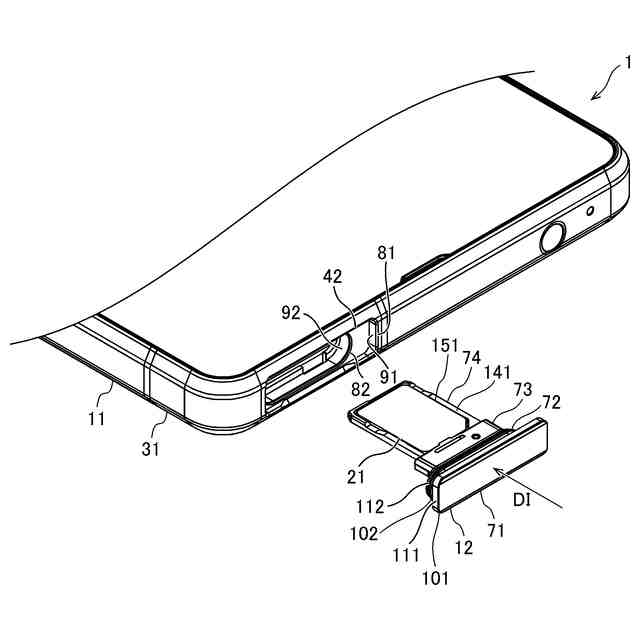

第１実施形態の電子機器の、スロットカバー及びカードが本体から抜去された状態を模式的に図示する拡大斜視図である。

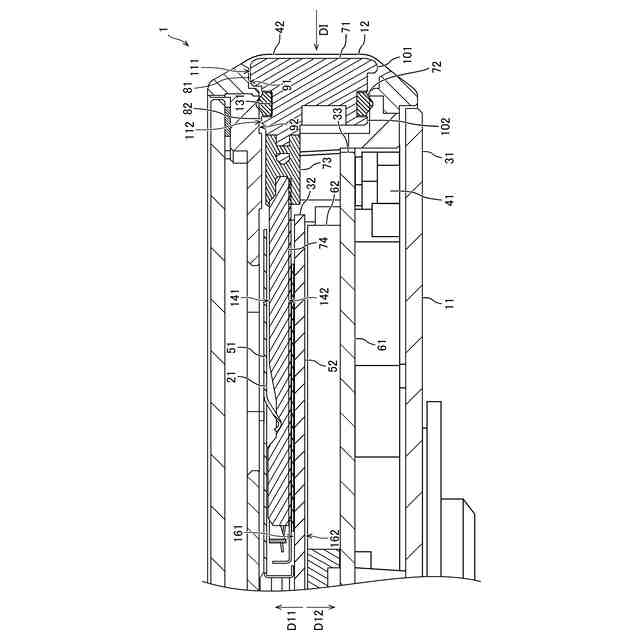

第１実施形態の電子機器の、スロットカバー及びカードが本体に挿入された状態を模式的に図示する断面図である。

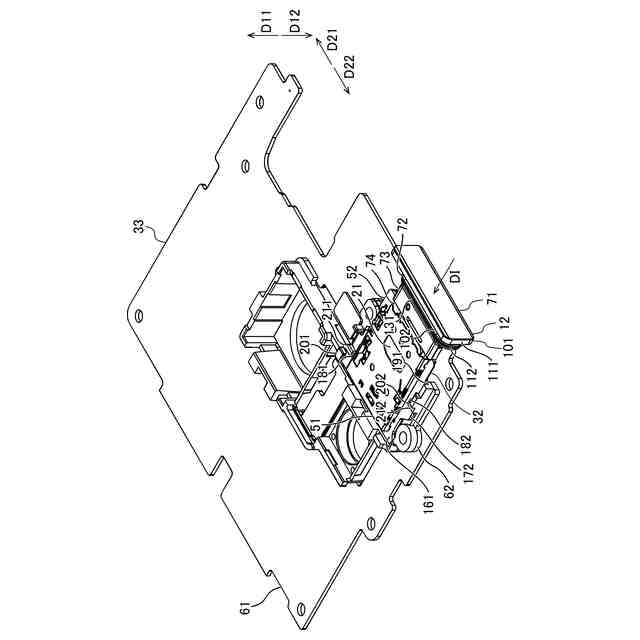

第１実施形態の電子機器に備えられるコネクタ付き基板、メイン基板及びスロットカバーの、スロットカバー及びカードがコネクタ付き基板に挿入された状態を模式的に図示する斜視図である。

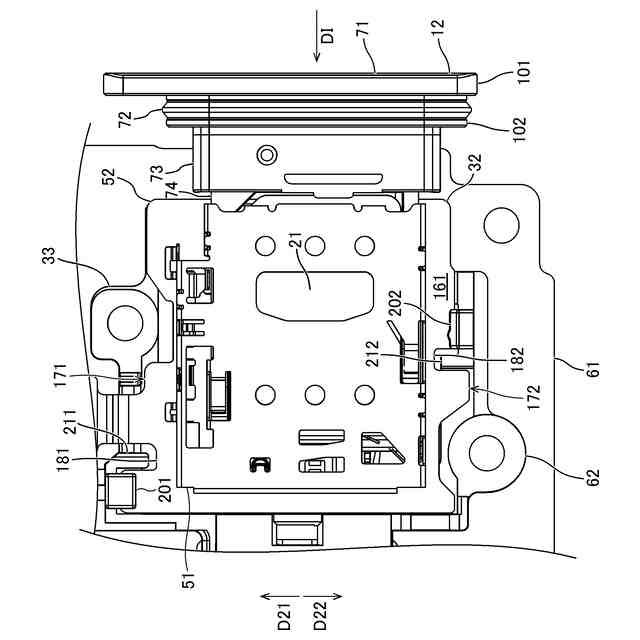

第１実施形態の電子機器に備えられるコネクタ付き基板、メイン基板及びスロットカバーの、スロットカバー及びカードがコネクタ付き基板に挿入された状態を模式的に図示する上面図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しつつ説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。
【０００９】
１第１実施形態
１．１電子機器
図１は、第１実施形態の電子機器の、スロットカバー及びカードが本体に挿入された状態を模式的に図示する斜視図である。図２は、第１実施形態の電子機器の、スロットカバー及びカードが本体から抜去された状態を模式的に図示する斜視図である。
【００１０】
図１及び図２に図示される電子機器１は、スマートフォンである。電子機器１が、スマートフォン以外の移動体通信端末であってもよい。例えば、電子機器１が、フィーチャーフォン、タブレット、ウェアラブルデバイス、モバイルルーター等であってもよい。電子機器１が、移動体通信端末以外の電子機器であってもよい。
（【００１１】以降は省略されています）
