公開番号2025075766
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187165
出願日2023-10-31
発明の名称電池の製造方法
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類H01M 10/058 20100101AFI20250508BHJP(基本的電気素子)
要約【課題】電極体への電解液の浸透に要する時間が短縮される電池の製造方法を提供する。
【解決手段】電解液を保持可能な物質と、前記物質に保持された電解液と、を含む電極体を準備する第1工程と、前記電極体を外装体に収容する第2工程と、前記外装体の内部に電解液を供給する第3工程と、を含む、電池の製造方法。
【選択図】図1
特許請求の範囲【請求項１】
電解液を保持可能な物質と、前記物質に保持された電解液と、を含む電極体を準備する第１工程と、
前記電極体を外装体に収容する第２工程と、
前記外装体の内部に電解液を供給する第３工程と、を含む、電池の製造方法。
続きを表示（約 390 文字）【請求項２】
電解液を保持可能な物質は高分子である、請求項１に記載の電池の製造方法。
【請求項３】
電解液を保持可能な物質と電解液とはゲルの状態である、請求項１に記載の電池の製造方法。
【請求項４】
第１工程において電極体を準備する方法は、電解液を保持可能な物質を含む電極又はセパレータの少なくとも一方に電解液を接触させ、次いで、電解液を接触させた電極又はセパレータの少なくとも一方を用いて電極体を作製する方法である、請求項１～請求項３のいずれか１項に記載の電池の製造方法。
【請求項５】
第１工程において電極体を準備する方法は、電解液を保持可能な物質を含む電極又はセパレータの少なくとも一方を用いて電極体を作製し、次いで、電極体に電解液を接触させる方法である、請求項１～請求項３のいずれか１項に記載の電池の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池の製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
電解質を有機溶媒に溶解させて得られる電解液を用いる電池の製造工程においては、電極体を収容する外装体の内部に電解液を供給し、電解液を電極体に浸透させる注液作業が行われる。
電池の電極は、エネルギー密度を高めるために高圧でプレスする処理が行われる場合がある。電極をプレスすることによって電極内の電極活物質の充填密度が高まると、電解液の浸透性が低下する。電解液の浸透性の低下は、注液作業の効率を低下させる原因となっている。
【０００３】
特許文献１には、電極とセパレータとの間に高分子層が配置された状態の電極体を電池ケースに収容し、次いで電池ケース内に電解液を注入して電極体に電解液を浸透させる電池の製造方法が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－０７７５４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の方法は、電解液をあらかじめ浸透させた状態の高分子層を用いて電極体を作製する場合に比べて作業性が改善される。一方で、電極体への電解液の浸透に要する時間の短縮が望まれている。
本開示の一実施形態は、電極体への電解液の浸透に要する時間が短縮される電池の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための手段には、以下の実施態様が含まれる。
＜１＞電解液を保持可能な物質と、前記物質に保持された電解液と、を含む電極体を準備する第１工程と、
前記電極体を外装体に収容する第２工程と、
前記外装体の内部に電解液を供給する第３工程と、を含む、電池の製造方法。
＜２＞電解液を保持可能な物質は高分子である、＜１＞に記載の電池の製造方法。
＜３＞電解液を保持可能な物質と電解液とはゲルの状態である、＜１＞又は＜２＞に記載の電池の製造方法。
＜４＞第１工程において電極体を準備する方法は、電解液を保持可能な物質を含む電極又はセパレータの少なくとも一方に電解液を接触させ、次いで、電解液を接触させた電極又はセパレータの少なくとも一方を用いて電極体を作製する方法である、＜１＞～＜３＞のいずれか１項に記載の電池の製造方法。
＜５＞第１工程において電極体を準備する方法は、電解液を保持可能な物質を含む電極又はセパレータの少なくとも一方を用いて電極体を作製し、次いで、電極体に電解液を接触させる方法である、＜１＞～＜３＞のいずれか１項に記載の電池の製造方法。
【発明の効果】
【０００７】
本開示の一実施形態によれば、電極体への電解液の浸透に要する時間が短縮される電池の製造方法が提供される。
【図面の簡単な説明】
【０００８】

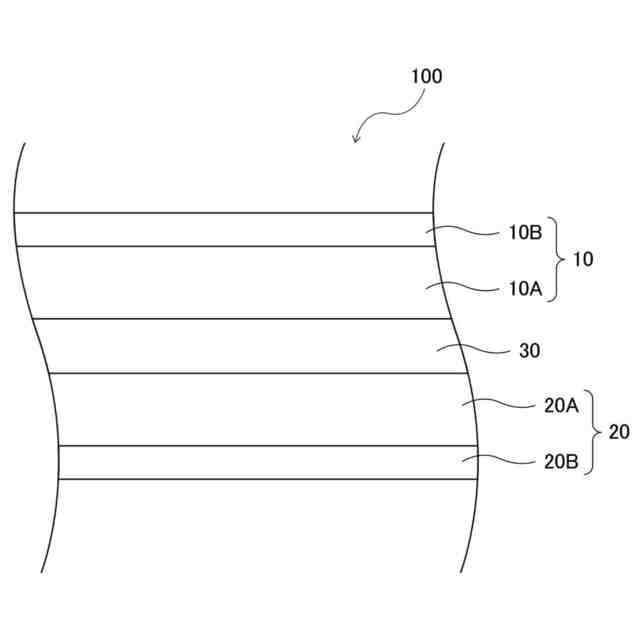

電極体に含まれる積層体の構成の一例を概略的に示す図である。

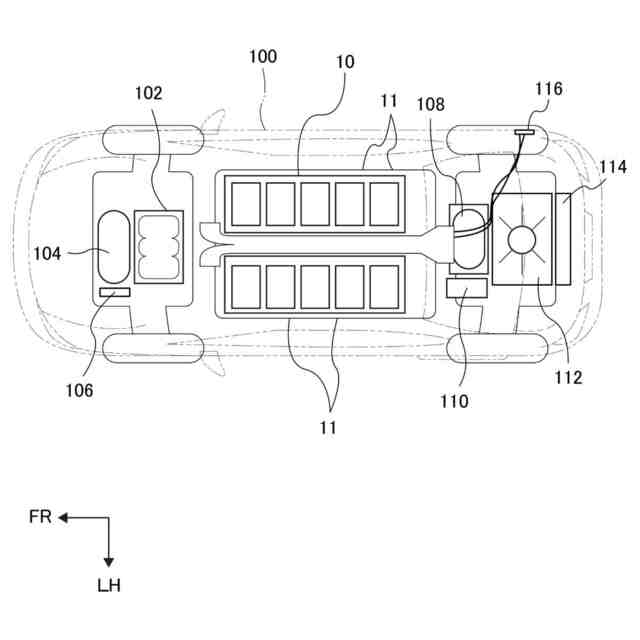

電池モジュールの電気自動車への適用例を概略的に示す図である。

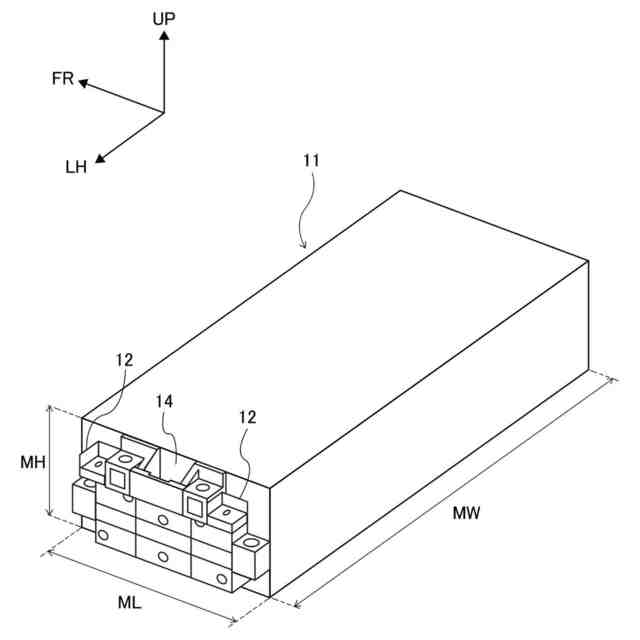

電池モジュールの構成の一例を概略的に示す図である。

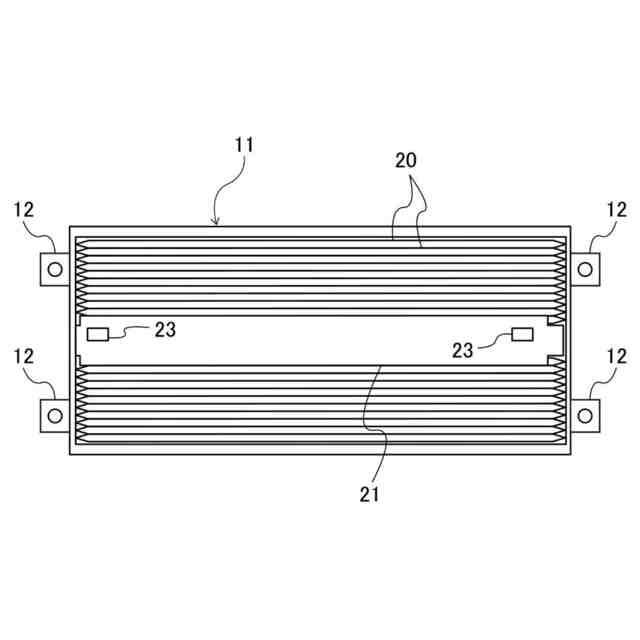

電池モジュールの構成の一例を概略的に示す図である。

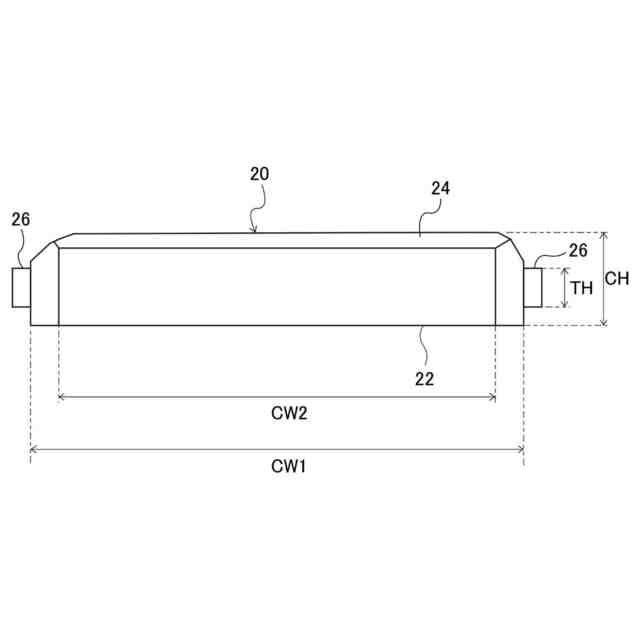

電池モジュールに含まれる電池セルの構成の一例を概略的に示す図である。
【発明を実施するための形態】
【０００９】
本開示において、「～」を用いて示された数値範囲は、「～」の前後に記載される数値をそれぞれ最小値及び最大値として含む範囲を意味する。
本開示に段階的に記載されている数値範囲において、ある数値範囲で記載された上限値又は下限値は、他の段階的な記載の数値範囲の上限値又は下限値に置き換えてもよい。本開示に記載されている数値範囲において、ある数値範囲で記載された上限値又は下限値は、実施例に示されている値に置き換えてもよい。
本開示において、「工程」という語は、独立した工程だけでなく、他の工程と明確に区別できない場合であっても、その工程の所期の目的が達成されれば、本用語に含まれる。
本開示において実施形態を図面を参照して説明する場合、当該実施形態の構成は図面に示された構成に限定されない。また、各図における部材の大きさは概念的なものであり、部材間の大きさの相対的な関係はこれに限定されない。
【００１０】
本開示の電池の製造方法は、
電解液を保持可能な物質と、前記物質に保持された電解液と、を含む電極体を準備する第１工程と、
前記電極体を外装体に収容する２工程と、
前記外装体の内部に電解液を供給する第３工程と、を含む。
（【００１１】以降は省略されています）
