公開番号2025075783
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187188
出願日2023-10-31
発明の名称記録装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 15/04 20060101AFI20250508BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】貼り合わされる第1シートおよび第2シートの組み合わせが選択可能であり、かつ切断部へのアクセスが容易な記録装置を提供する。

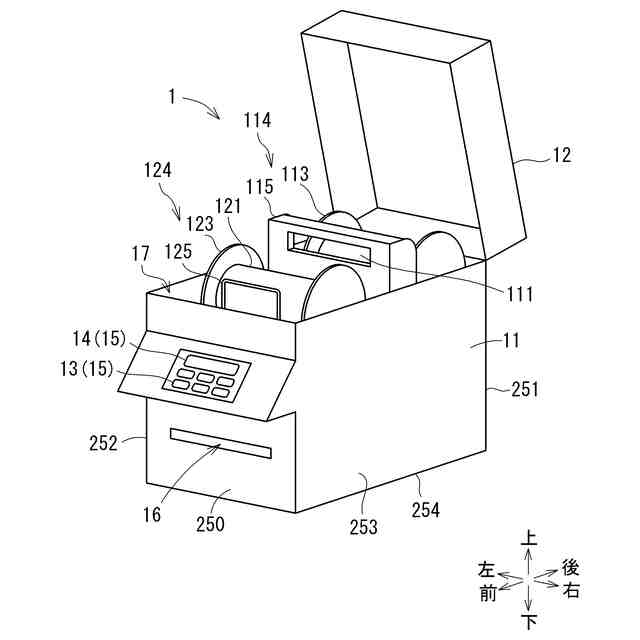

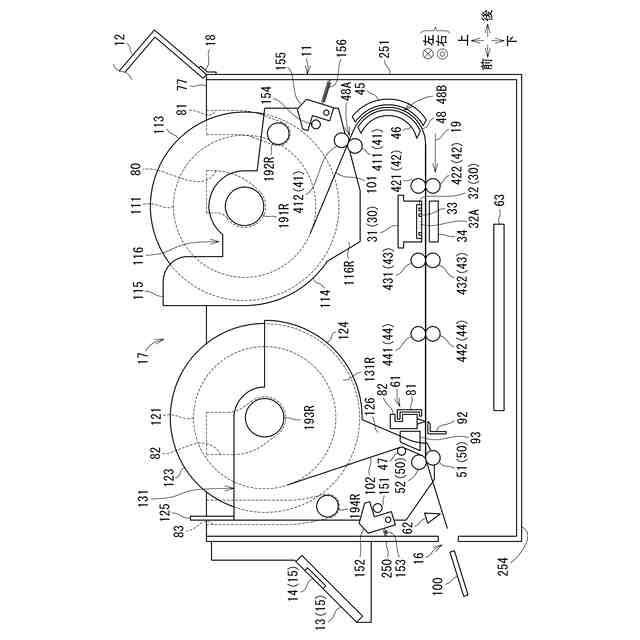

【解決手段】ラミネート装置1は、開口17を有する本体11と、開口17を開閉するカバー12と、第1ロール111を保持する第1カートリッジ114と、第2ロール121を保持する第2カートリッジ124と、第1搬送路48および第2搬送路49と、記録部30と、貼合部50と、第1切断部61と、を備える。第2カートリッジ124は、本体11の開口17を通じて本体11に装着可能である。第2カートリッジ124は、第1切断部61の上方に位置する。
【選択図】図3
特許請求の範囲【請求項１】
第１方向における上端に開口する本体と、
上記本体の開口を開閉するカバーと、
第１シートが巻かれた第１ロールと、

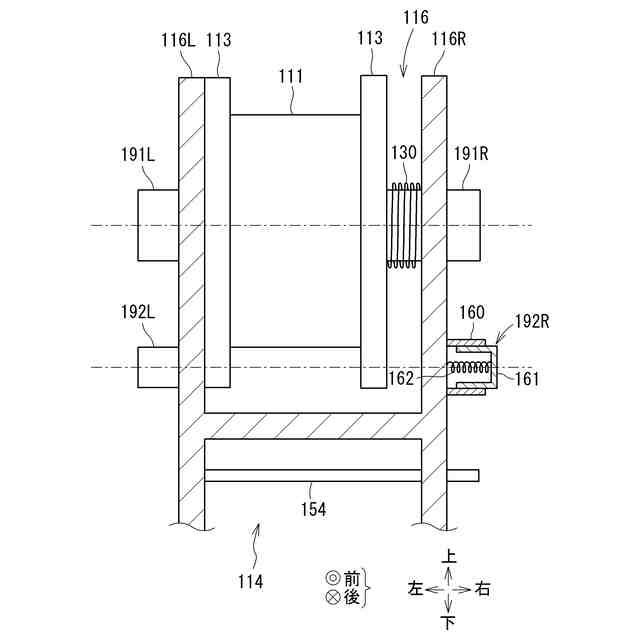

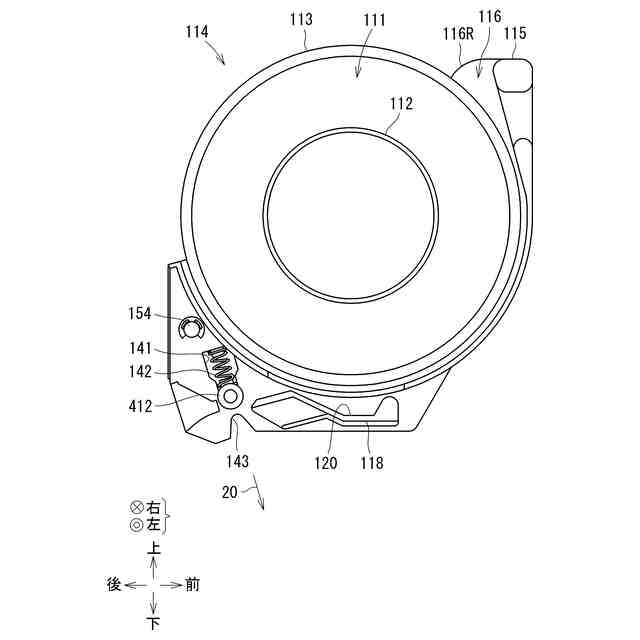

上記第１ロールを保持する第１カートリッジと、
第２シートが巻かれた第２ロールと、

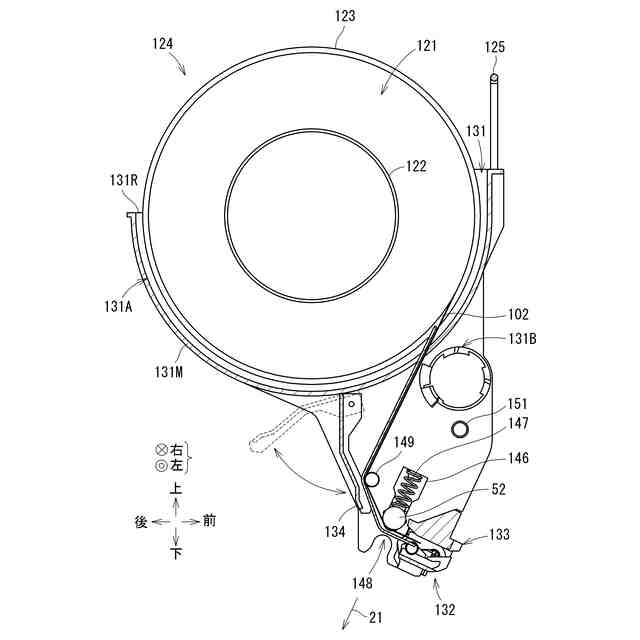

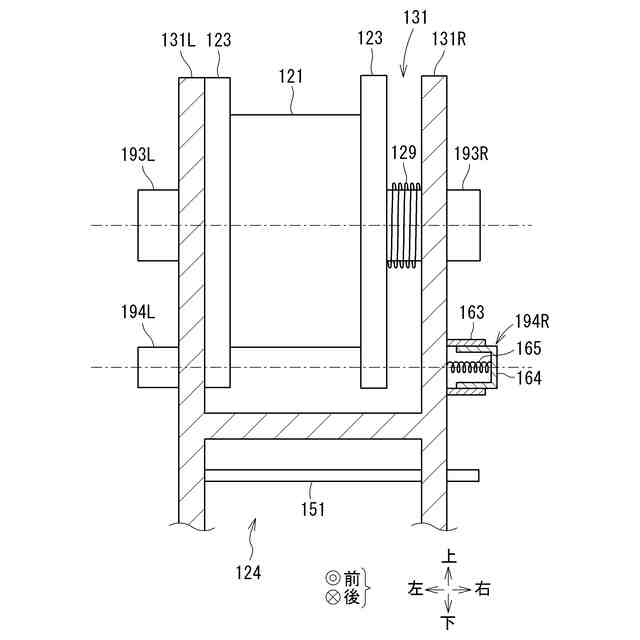

上記第２ロールを保持する第２カートリッジと、
上記第１シートが搬送方向へ通過する搬送路と、
上記搬送路を通過する上記第１シートに画像を記録する記録部と、
上記搬送路において上記記録部より上記搬送方向の下流に位置しており、上記第１シートと上記第２シートとを貼り合わせる貼り合わせ部と、
上記搬送路において上記貼り合わせ部より上記搬送方向の上流かつ上記記録部の下流に位置しており、上記第１シートを切断する切断部と、を備えており、
上記第２カートリッジは、上記本体の開口を通じて上記本体に装着可能であり、
上記第２カートリッジは、上記切断部の上方に位置する記録装置。
続きを表示（約 950 文字）【請求項２】
上記切断部は、
上記第１方向および上記搬送方向と直交する第２方向に延びる固定刃と、
上記固定刃に沿って移動するキャリッジと、
上記キャリッジに着脱可能なカッタユニットと、を有しており、
上記カッタユニットは、カッタと、上記カッタを保持するホルダを有する請求項１に記載の記録装置。
【請求項３】
コントローラをさらに備えており、
上記コントローラは、交換コマンドを受信したことに応じて、上記キャリッジを待機位置から上記本体の開口の下方に位置する交換位置へ移動する請求項２に記載の記録装置。
【請求項４】
上記キャリッジは、上記カッタユニットを保持する第１位置と、上記カッタユニットを取り外し可能な第２位置に移動させるレバーをさらに有しており、
上記第２カートリッジが上記本体から取り出された状態において、上記レバーは上記本体の開口の下方に位置する請求項２に記載の記録装置。
【請求項５】
上記第２カートリッジが取り出された状態で、上記カッタユニットの上記レバーは、上記第２位置において上記第２カートリッジが上記本体に装着されていたときに位置していた上記本体内の領域に位置する請求項４に記載の記録装置。
【請求項６】
上記本体は、上記第２シートを上記貼り合わせ部へ案内するガイドを有しており、
上記ガイドは、上記第２位置の上記レバーが進入する凹部を有する請求項４に記載の記録装置。
【請求項７】
上記第１位置の上記レバーは、上記本体に装着された上記第２カートリッジと当接しない請求項５に記載の記録装置。
【請求項８】
上記第２ロールの軸に駆動を伝達する複数のギヤを有するギヤ列をさらに備えており、
上記ギヤ列は、上記キャリッジが移動する方向の一端側に位置しており、
上記凹部は、上記キャリッジが移動する方向の他端側に位置する請求項６に記載の記録装置。
【請求項９】
上記本体は、フレームを有しており、
上記フレームは、上記キャリッジが進入する開口を有する請求項２に記載の記録装置。

発明の詳細な説明【技術分野】
【０００１】

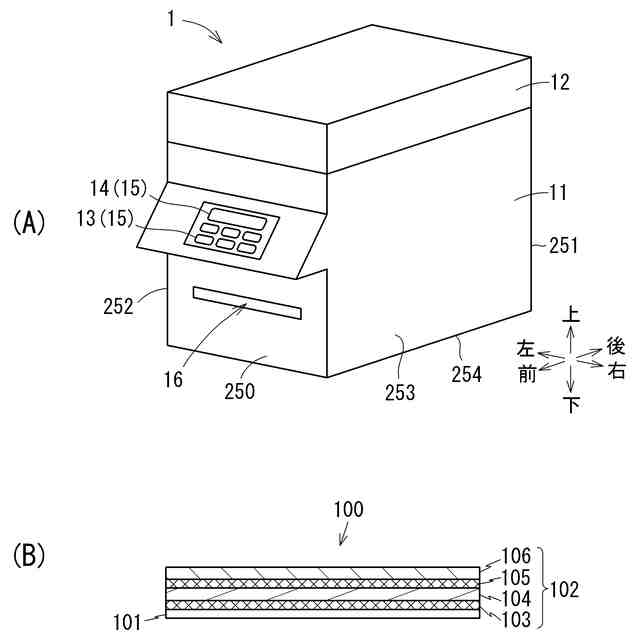

本開示は、画像が記録される第１シートと、第２シートとを貼り合わせる記録装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、インクリボン、印字テープおよび透明テープを用いてラミネートラベルを作成する印字装置が知られている。例えば、特許文献１では、印字テープ、透明テープおよびインクリボンは、テープカセットに収容されている。テープカセットは、印字装置のカセット収納部に装着される。印字装置は、サーマルヘッドを備える。サーマルヘッドは、インクリボンのインク層を加熱して印字テープに画像を転写する。印字済みの印字テープに対し透明テープが貼り合わされることでラミネートラベルが作成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－４６９６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ラミネートラベルにおいて、印字テープと透明テープとの組み合わせやテープ容量の増加、印字色の変更が可能であることなどが望まれる。しかし、特許文献１では、１つのテープカセットに印字テープ、透明テープおよびインクリボンが収容されているので、ユーザが使用可能な印字テープと透明テープの組み合わせは、メーカによって選択された特定の組み合わせに限定されていた。
【０００５】
また、特許文献１では、テープカセットとともにカッタユニットが交換される。印字テープと透明テープとがそれぞれ独立して装置に装着可能であるとともに、カッタユニットも消耗により交換可能な構成とすることが望まれる。
【０００６】
本開示は、上記の事情に鑑みてなされたものであり、その目的は、貼り合わされる第１シートおよび第２シートの組み合わせが選択可能であり、かつ切断部へのアクセスが容易な記録装置を提供することである。
【課題を解決するための手段】
【０００７】
(1) 本開示に係る記録装置は、第１方向における上端に開口する本体と、上記本体の開口を開閉するカバーと、第１シートが巻かれた第１ロールと、上記第１ロールを保持する第１カートリッジと、第２シートが巻かれた第２ロールと、上記第２ロールを保持する第２カートリッジと、上記第１シートが搬送方向へ通過する搬送路と、上記搬送路を通過する上記第１シートに画像を記録する記録部と、上記搬送路において上記記録部より上記搬送方向の下流に位置しており、上記第１シートと上記第２シートとを貼り合わせる貼り合わせ部と、上記搬送路において上記貼り合わせ部より上記搬送方向の上流かつ上記記録部の下流に位置しており、上記第１シートを切断する切断部と、を備える。上記第２カートリッジは、上記本体の開口を通じて上記本体に装着可能である。上記第２カートリッジは、上記切断部の上方に位置する。
【０００８】

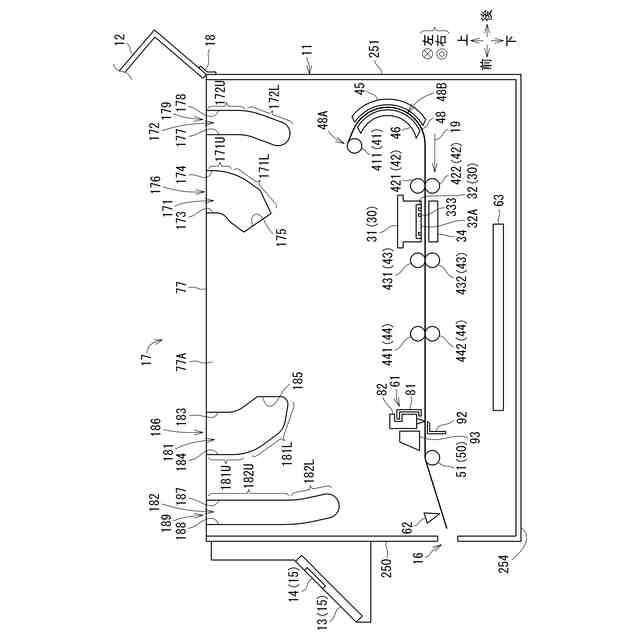

本体の開口から第１カートリッジ、第２カートリッジ、切断部を独立して交換することができる。また、本体から第２カートリッジが取り外されると、切断部は開口と向かい合う位置に位置する。したがって、ユーザは、本体の開口を通じて切断部へ容易にアクセスし、切断部において交換作業を行うことができる。
【０００９】
(2) 上記切断部は、上記第１方向および上記搬送方向と直交する第２方向に延びる固定刃と、上記固定刃に沿って移動するキャリッジと、上記キャリッジに着脱可能なカッタユニットと、を有しており、上記カッタユニットは、カッタと、上記カッタを保持するホルダを有してもよい。
【００１０】
本体の開口を通じて、カッタユニットの交換を行うことができる。
（【００１１】以降は省略されています）
