発明の名称局所空気清浄化装置
出願人興研株式会社
代理人個人,個人,個人,個人,個人
主分類F24F 7/06 20060101AFI20250508BHJP(加熱;レンジ;換気)
要約【課題】箱状の囲いを必要としない作業性の高い作業領域を提供するとともに、汚染物質を外部に漏れ出さないようにすることが可能な局所空気清浄化装置を提供する。

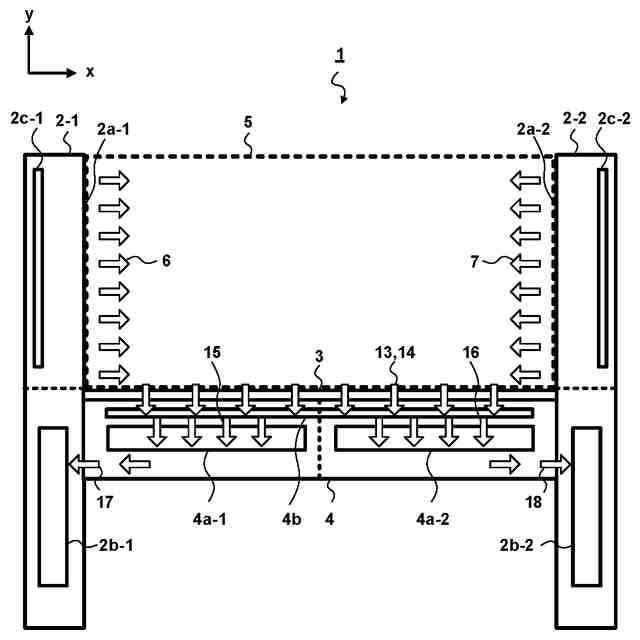

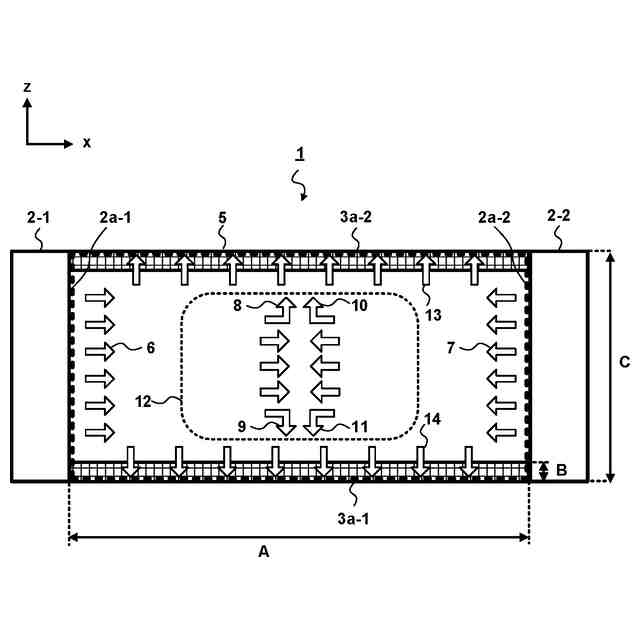

【解決手段】局所空気清浄化装置1は、清浄化された一様空気流を吹き出す空気流開口面2a-1,2a-2を有する一対のプッシュフード2-1,2-2と、プッシュフード2-1,2-2の間に配置される作業台3と、作業台3の近傍に配置されるプルフード4と、を備える。プッシュフード2-1,2-2は、対向した空気流開口面2a-1,2a-2のそれぞれから吹き出される一様空気流が、衝突した後に略垂直に流れの向きを変えて、プッシュフード2-1,2-2と作業台3とにより構成される開放した領域5の外に流出するように、配置される。プルフード4は、作業台3に設けられた吸引口から、一様空気流及び開放した領域5の外に流出しようとする衝突した後の気流を吸引する。
【選択図】図1
特許請求の範囲【請求項１】
清浄化された一様空気流を吹き出す空気流開口面を有する一対のプッシュフードと、
前記一対のプッシュフードの間に配置される作業台と、
前記作業台の近傍に配置されるプルフードと、
を備え、
前記一対のプッシュフードは、それぞれの前記空気流開口面が対向し、前記空気流開口面のそれぞれから吹き出される一様空気流が、互いに衝突し、衝突した後に略垂直に流れの向きを変えて、前記一対のプッシュフードと前記作業台とにより構成される開放した局所領域の外に流出するように、配置され、
前記プルフードは、前記作業台に設けられた吸引口から、前記空気流開口面のそれぞれから吹き出される一様空気流及び前記開放した局所領域の外に流出しようとする前記衝突した後の気流を吸引し、
前記吸引口は、前記作業台の開放した端部に、前記空気流開口面から吹き出される一様空気流と平行に設けられ、
前記開放した局所領域を、他の領域と比較して高い清浄度とし、かつ、前記開放した局所領域において発生した汚染物質の前記開放した局所領域の外への流出を防ぐ
ことを特徴とする局所空気清浄化装置。
続きを表示（約 510 文字）【請求項２】
前記一対のプッシュフードのそれぞれの空気流開口面から吹き出される一様空気流の流量と、前記吸引口から吸引される気流の流量との流量比を変更する流量調整機構を備える
ことを特徴とする請求項１に記載の局所空気清浄化装置。
【請求項３】

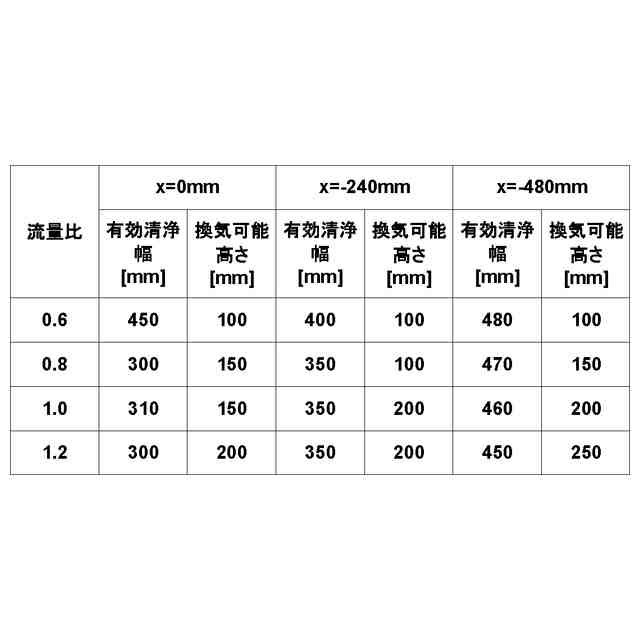

前記一対のプッシュフードのそれぞれの空気流開口面から吹き出される一様空気流の流量の和と、前記吸引口から吸引される気流の流量との流量比が、１：０．５～１：２である
ことを特徴とする請求項２に記載の局所空気清浄化装置。
【請求項４】
前記プルフードが吸引した気流は、前記一対のプッシュフードのそれぞれに供給され、
前記一対のプッシュフードのそれぞれは、供給された気流を用いて前記一様空気流を吹き出す
ことを特徴とする請求項１から３のいずれか１項に記載の局所空気清浄化装置。
【請求項５】

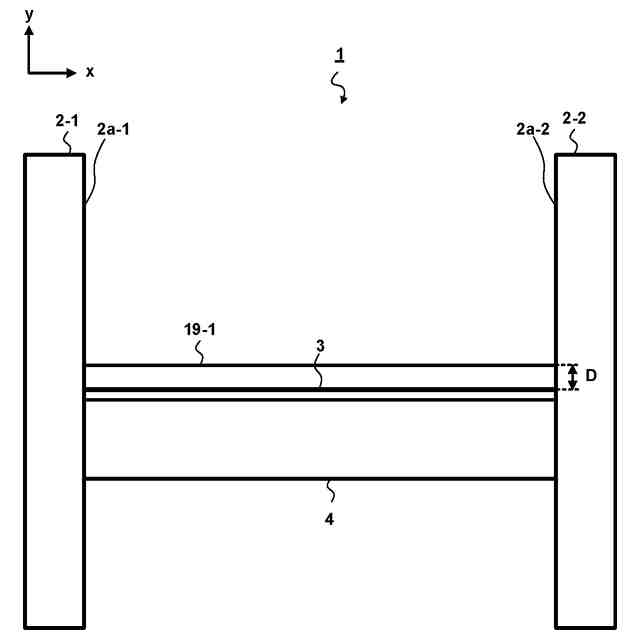

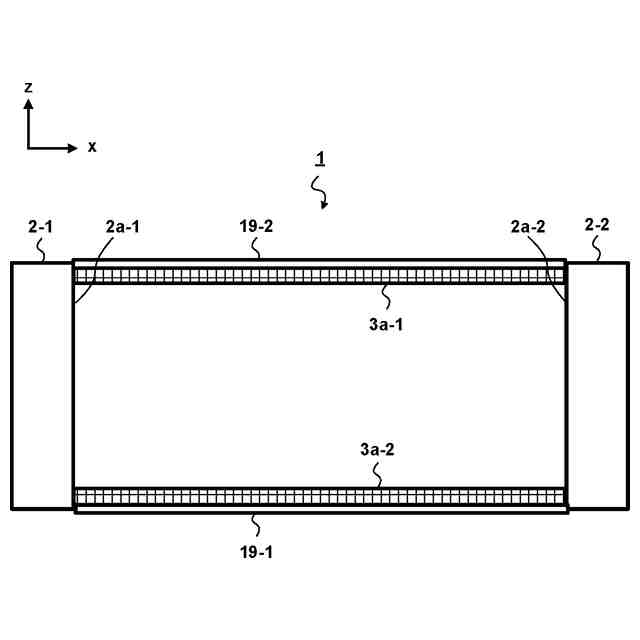

前記吸引口の前記開放した局所領域に対して外側に、前記空気流開口面から吹き出される一様空気流と平行に延びるガイドが設けられる
ことを特徴とする請求項１から３のいずれか１項に記載の局所空気清浄化装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、局所空気清浄化装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、人体や環境に有害な汚染物質を取り扱う場合に、有害な汚染物質を隔離するための安全キャビネットが知られている（例えば、特許文献１）。安全キャビネットは、汚染物質を隔離するために箱状の囲いが設けられる。そして、作業者は、囲いの一部に設けられた開口から、囲いにより形成された作業領域に腕を挿入し、汚染物質を取り扱う。安全キャビネットの開口は、狭いものが多く、作業がしづらいという問題がある。
【０００３】
一方、開放した作業領域を提供する局所空気清浄化装置が知られている（例えば、特許文献２）。このような局所空気清浄化装置は、一組のプッシュフードから吹き出される一様空気流が互いに衝突し、衝突した一様空気流が作業台上の作業領域から外に流出することにより、作業領域を他の領域と比較して高い清浄度とすることができ、さらに、囲いがないので高い作業性を提供できる。
【先行技術文献】
【特許文献】
【０００４】
特許５７１２１８１号公報
特許５１２７２９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記局所空気清浄化装置では、衝突した一様空気流は、作業領域の外に流出するので、汚染物質を局所空気清浄化装置で取り扱うと、作業領域外に漏れ出してしまう。
【０００６】
本発明は、上記課題に鑑みてなされたものであり、箱状の囲いを必要としない作業性の高い作業領域を提供するとともに、汚染物質を外部に漏れ出さないようにすることが可能な局所空気清浄化装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本発明の局所空気清浄化装置は、
清浄化された一様空気流を吹き出す空気流開口面を有する一対のプッシュフードと、
前記一対のプッシュフードの間に配置される作業台と、
前記作業台の近傍に配置されるプルフードと、
を備え、
前記一対のプッシュフードは、それぞれの前記空気流開口面が対向し、前記空気流開口面のそれぞれから吹き出される一様空気流が、互いに衝突し、衝突した後に略垂直に流れの向きを変えて、前記一対のプッシュフードと前記作業台とにより構成される開放した局所領域の外に流出するように、配置され、
前記プルフードは、前記作業台に設けられた吸引口から、前記空気流開口面のそれぞれから吹き出される一様空気流及び前記開放した局所領域の外に流出しようとする前記衝突した後の気流を吸引し、
前記吸引口は、前記作業台の開放した端部に、前記空気流開口面から吹き出される一様空気流と平行に設けられ、
前記開放した局所領域を、他の領域と比較して高い清浄度とし、かつ、前記開放した局所領域において発生した汚染物質の前記開放した局所領域の外への流出を防ぐ
ことを特徴とする。
【０００８】
また、上記局所空気清浄化装置において、
前記一対のプッシュフードのそれぞれの空気流開口面から吹き出される一様空気流の流量と、前記吸引口から吸引される気流の流量との流量比を変更する流量調整機構を備える
ことを特徴とする。
【０００９】
また、上記局所空気清浄化装置において、
前記一対のプッシュフードのそれぞれの空気流開口面から吹き出される一様空気流の流量の和と、前記吸引口から吸引される気流の流量との流量比が、１：０．５～１：２である
ことを特徴とする。
【００１０】
また、上記局所空気清浄化装置において、
前記プルフードが吸引した気流は、前記一対のプッシュフードのそれぞれに供給され、
前記一対のプッシュフードのそれぞれは、供給された気流を用いて前記一様空気流を吹き出す
ことを特徴とする。
