公開番号2025073930
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023185123
出願日2023-10-28
発明の名称給湯暖房機
出願人株式会社パロマ
代理人個人
主分類F24D 3/08 20060101AFI20250502BHJP(加熱;レンジ;換気)
要約【課題】給湯暖房機内を流れる熱媒からエアをより効果的に除去し得る技術を提供する。
【解決手段】第1端末流路38Gへの熱媒の供給を遮断する状態と許可する状態とに切り替わる第1の弁39Hと、第2端末流路38Hへの熱媒の供給を遮断する状態と許可する状態とに切り替わる第2の弁39Gと、を制御する給湯暖房機1であって、制御部は、第1の弁39H及び第2の弁39Gのうちの一方の弁を開いた状態とし他方の弁を閉じた状態としつつ暖房循環ポンプ37を動作させる第1処理を行い、第1処理の後、暖房循環ポンプ37の動作を第1時間停止させる第2処理を行い、第1処理及び第2処理の後、前記一方の弁を閉じた状態とし前記他方の弁を開いた状態としつつ暖房循環ポンプ37を動作させる第3処理を行う。

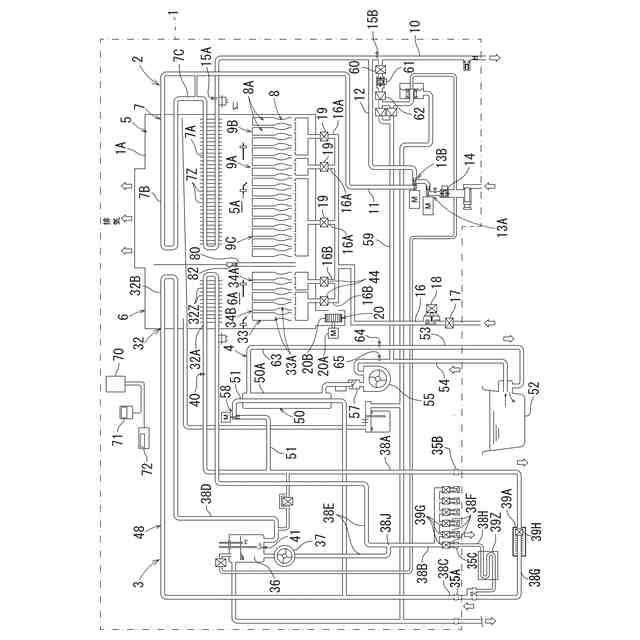

【選択図】図1
特許請求の範囲【請求項１】
熱媒を流す第１端末流路を有するとともに前記第１端末流路を流れる前記熱媒の熱を放熱する第１放熱端末と、前記熱媒を流す第２端末流路を有するとともに前記第２端末流路を流れる前記熱媒の熱を放熱する第２放熱端末と、に前記熱媒を供給し、
前記第１端末流路への前記熱媒の供給を遮断する状態と許可する状態とに切り替わる第１の弁と、前記第２端末流路への前記熱媒の供給を遮断する状態と許可する状態とに切り替わる第２の弁と、を制御する給湯暖房機であって、
前記第１端末流路の下流側且つ前記第２端末流路の下流側に設けられ、前記第１端末流路を流れた前記熱媒及び前記第２端末流路を流れた前記熱媒が流れ込む入口である流入部と、
前記流入部に流れ込んだ前記熱媒を流す流路である共通流路と、
前記共通流路の端部に設けられ、前記共通流路を流れた前記熱媒の流れを分岐させる分岐部と、
前記分岐部から分岐する流路として構成され、前記熱媒を前記第１放熱端末へと流す流路である第１内部流路と、
前記分岐部から分岐する流路として構成され、前記熱媒を前記第２放熱端末へと流す流路である第２内部流路と、
前記第１内部流路の下流側の端部に設けられ、前記第１端末流路に向けて前記熱媒を流し出す出口である第１流出部と、
前記第２内部流路の下流側の端部に設けられ、前記第２端末流路に向けて前記熱媒を流し出す出口である第２流出部と、
前記共通流路内の前記熱媒を流動させるポンプと、
前記共通流路に設けられ、前記共通流路を流れる前記熱媒が経由するタンクと、
前記第１内部流路を流れる前記熱媒を加熱する第１の熱交換器と、
前記第１の弁、前記第２の弁及び前記ポンプを制御する制御部と、
を備え、

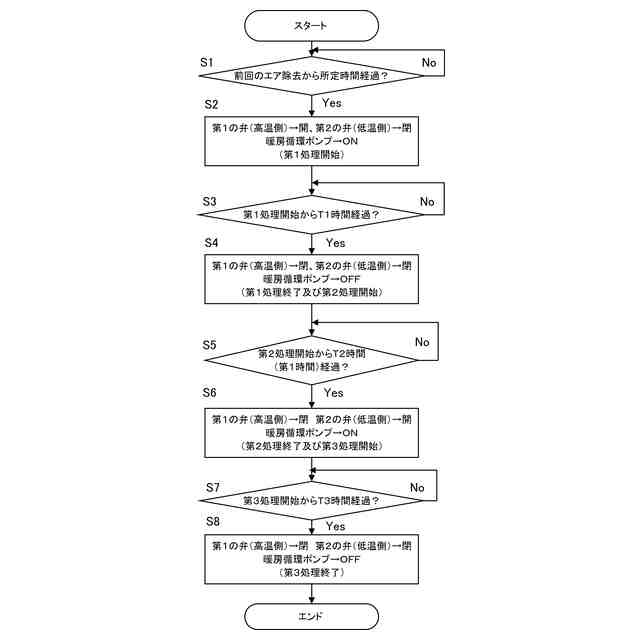

前記制御部は、前記第１の弁及び前記第２の弁のうちの一方の弁を開いた状態とし他方の弁を閉じた状態としつつ前記ポンプを動作させる第１処理を行い、前記第１処理の後、前記ポンプの動作を第１時間停止させる第２処理を行い、前記第１処理及び前記第２処理の後、前記一方の弁を閉じた状態とし前記他方の弁を開いた状態としつつ前記ポンプを動作させる第３処理を行う
給湯暖房機。
続きを表示（約 160 文字）【請求項２】
前記第１の弁は、第１の熱動弁であり、
前記第２の弁は、第２の熱動弁であり、
前記制御部は、前記第１処理の後、前記第２処理の期間において前記一方の弁を閉じた状態に制御し、前記第２処理の期間に前記一方の弁が閉じた状態に切り替わってから前記第３処理を開始する
請求項１に記載の給湯暖房機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、給湯暖房機に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、温水式暖房システムが記載されている。この温水式暖房システムは、筐体内部にシスターン、暖房用熱交換器、循環ポンプ、制御部を備えている。シスターン、暖房用熱交換器、循環ポンプは配管で接続されている。配管は、暖房用熱交換器の下流側で分岐しており、分岐した一方側は、外部の床暖房パネルを介してシスターンに接続されている。また、分岐した他方側は、追焚用熱交換器を介してシスターンに接続されている。
【０００３】
シスターン内の温水は、循環ポンプにより暖房用熱交換器に送られ、ここで加熱される。そして、外部の床暖房パネル及び追焚用熱交換器に送られる。床暖房パネルで放熱した湯水は、シスターンに戻される。また、追焚用熱交換器で熱交換された湯水は、シスターンに戻される。追焚用熱交換器は、配管を介して浴槽に接続される。
【０００４】
また、床暖房パネルに接続された配管、及び、浴槽に接続された配管には、それぞれ熱動弁が設けられており、熱動弁の開閉により、湯水の循環を制御する。
【先行技術文献】
【特許文献】
【０００５】
特開２００５－１９５３１１公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
放熱端末に対して熱媒を循環させて供給し得る給湯暖房機では、熱媒内にエアが混ざり込みやすく、熱媒内に混ざり込んだエアが悪影響を及ぼす懸念がある。この点に関し、特許文献１の給湯暖房システムでは、３０日毎（７２０時間毎）に１０分の間ポンプを駆動して、循環加熱回路内の水を循環させるエア抜き運転を実行し、暖房タンクを経由した水からエアを抜くようになっている。
【０００７】
しかしながら、複数の放熱端末に熱媒を供給するために複数の流路が分岐して設けられ、一部の流路が共通した構成で熱媒の循環経路が形成される給湯暖房機では、分岐した複数の流路が共通の流路で繋がっているため、エアを除去するために熱媒を流動させる際に、一方の流路内の熱媒に混ざり込んでいたエアが他方の流路側に移動してしまう等の懸念がある。
【０００８】
本開示の目的の一つは、給湯暖房機内を流れる熱媒からエアをより効果的に除去し得る技術を提供することである。
【課題を解決するための手段】
【０００９】
本開示の一つである給湯暖房機は、熱媒を流す第１端末流路を有するとともに前記第１端末流路を流れる前記熱媒の熱を放熱する第１放熱端末と、前記熱媒を流す第２端末流路を有するとともに前記第２端末流路を流れる前記熱媒の熱を放熱する第２放熱端末と、に前記熱媒を供給し、
前記第１端末流路への前記熱媒の供給を遮断する状態と許可する状態とに切り替わる第１の弁と、前記第２端末流路への前記熱媒の供給を遮断する状態と許可する状態とに切り替わる第２の弁と、を制御する給湯暖房機であって、
前記第１端末流路の下流側且つ前記第２端末流路の下流側に設けられ、前記第１端末流路を流れた前記熱媒及び前記第２端末流路を流れた前記熱媒が流れ込む入口である流入部と、
前記流入部に流れ込んだ前記熱媒を流す流路である共通流路と、
前記共通流路の端部に設けられ、前記共通流路を流れた前記熱媒の流れを分岐させる分岐部と、
前記分岐部から分岐する流路として構成され、前記熱媒を前記第１放熱端末へと流す流路である第１内部流路と、
前記分岐部から分岐する流路として構成され、前記熱媒を前記第２放熱端末へと流す流路である第２内部流路と、
前記第１内部流路の下流側の端部に設けられ、前記第１端末流路に向けて前記熱媒を流し出す出口である第１流出部と、
前記第２内部流路の下流側の端部に設けられ、前記第２端末流路に向けて前記熱媒を流し出す出口である第２流出部と、
前記共通流路内の前記熱媒を流動させるポンプと、
前記共通流路に設けられ、前記共通流路を流れる前記熱媒が経由するタンクと、
前記第１内部流路を流れる前記熱媒を加熱する第１の熱交換器と、
前記第１の弁、前記第２の弁及び前記ポンプを制御する制御部と、
を備え、
前記制御部は、前記第１の弁及び前記第２の弁のうちの一方の弁を開いた状態とし他方の弁を閉じた状態としつつ前記ポンプを動作させる第１処理を行い、前記第１処理の後、前記ポンプの動作を第１時間停止させる第２処理を行い、前記第１処理及び前記第２処理の後、前記一方の弁を閉じた状態とし前記他方の弁を開いた状態としつつ前記ポンプを動作させる第３処理を行う。
【発明の効果】
【００１０】
本開示に係る技術は、給湯暖房機内を流れる熱媒からエアをより効果的に除去し得る。
【図面の簡単な説明】
（【００１１】以降は省略されています）
