公開番号2025076398
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2024191464
出願日2024-10-31
発明の名称評価方法及び評価装置
出願人ダイキン工業株式会社
代理人個人,個人,個人
主分類G01B 11/30 20060101AFI20250508BHJP(測定;試験)
要約【課題】チョークマークを定量的に評価する。
【解決手段】評価方法は、評価対象である基材の表面の傷を評価する評価方法である。評価方法は、評価対象の基材の表面の画像を取得し、画像から、傷のある第1範囲と、傷の無い第2範囲とをそれぞれ抽出し、第1範囲の輝度値と、第2範囲の輝度値との差分を演算し、差分に基づいて評価結果を得る。
【選択図】図5
特許請求の範囲【請求項１】
評価対象である基材の表面の傷を評価する評価方法であって、
前記評価対象の基材の表面の画像を取得し、
前記画像から、傷のある第１範囲と、傷の無い第２範囲とをそれぞれ抽出し、
前記第１範囲の輝度値と、前記第２範囲の輝度値との差分を演算し、
前記差分に基づいて評価結果を得る、
評価方法。
続きを表示（約 660 文字）【請求項２】
前記画像を取得する前に、前記評価対象である基材の表面において、摩擦試験機により、当該摩擦試験機が有する端子を往復させて、前記基材の表面に傷を付ける、
請求項１に記載の評価方法。
【請求項３】
前記基材は、テキスタイルである
請求項１に記載の評価方法。
【請求項４】
前記傷は、テキスタイルのチョークマークである
請求項３に記載の評価方法。
【請求項５】
前記画像は、前記基材へ照射する光源からの照射光の光軸が、カメラの撮影軸と同軸に設定された撮影装置で撮影された画像である、
請求項１に記載の評価方法。
【請求項６】

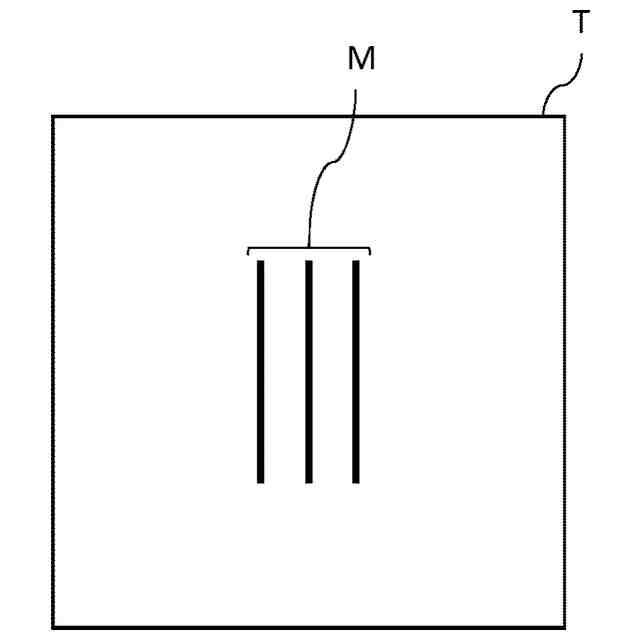

前記摩擦試験機により、前記評価対象に、幅１０mm以下の直線の範囲において傷を付ける、
請求項２に記載の評価方法。
【請求項７】
前記端子の往復回数が１０回以下である、
請求項２に記載の評価方法。
【請求項８】
前記摩擦試験機により、前記評価対象である基材の表面の所定の位置に、所定の荷重で端子を往復させて傷を付ける、
請求項２に記載の評価方法。
【請求項９】
前記所定の荷重は、１００ｇ～４０００ｇの範囲である、
請求項８に記載の評価方法。
【請求項１０】
前記所定の荷重は、１５００ｇ～４０００ｇの範囲である、
請求項８に記載の評価方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、基材の表面を評価する評価方法及び評価装置に関する。
続きを表示（約 880 文字）【背景技術】
【０００２】
組成物等の評価のため、基材の表面を評価することがある。例えば、基材の表面を評価する方法として、摩擦試験機によって基材に傷をつけ、基材の表面に生じた傷をもとに、基材を評価することがある（例えば、特許文献１又は２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－３３７１９号公報
特開２０２１－１９５４０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したような評価方法では、目視で評価を行っており、基材の表面を定量的に評価することができない。
【０００５】
したがって、本開示は、基材の表面を定量的に評価可能な方法及び装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】

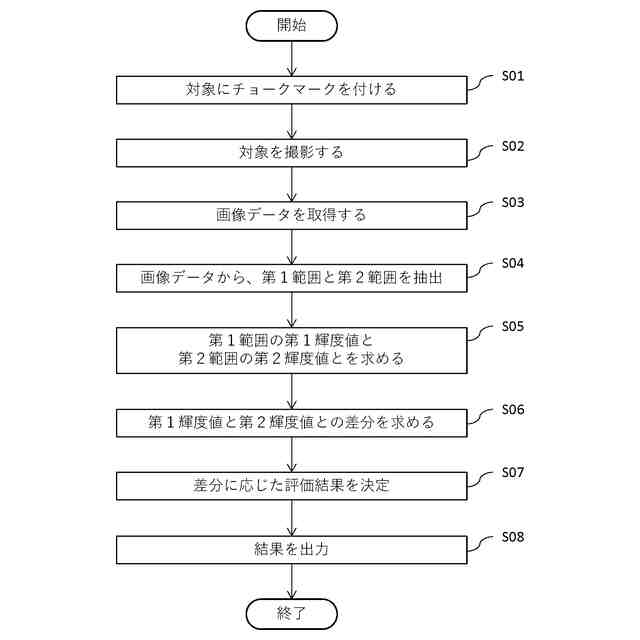

本開示の評価方法は、評価対象である基材の表面の傷を評価する評価方法であって、
前記評価対象の基材の表面の画像を取得し、
前記画像から、傷のある第１範囲と、傷の無い第２範囲とをそれぞれ抽出し、
前記第１範囲の輝度値と、前記第２範囲の輝度値との差分を演算し、
前記差分に基づいて評価結果を得る、
評価方法。
【０００７】
前記評価方法は、前記画像を取得する前に、前記評価対象である基材の表面において、摩擦試験機により、当該摩擦試験機が有する端子を往復させて、前記基材の表面に傷を付けてもよい。
【０００８】
前記評価方法において、前記基材は、テキスタイルであってもよい。
【０００９】
前記評価方法おいて、前記傷は、テキスタイルのチョークマークであってもよい。
【００１０】
前記評価方法において、前記画像は、前記基材へ照射する光源からの照射光の光軸が、カメラの撮影軸と同軸に設定された撮影装置で撮影された画像であってもよい。
（【００１１】以降は省略されています）
