公開番号2025076685
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188448
出願日2023-11-02
発明の名称蓄電セル
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/486 20210101AFI20250509BHJP(基本的電気素子)
要約【課題】捲回電極体に局所的に荷重がかかるのを抑制することが可能な蓄電セルを提供する。
【解決手段】蓄電セルは、互いに積層された電極シートとセパレータとが捲回軸線を中心に捲回された捲回電極体と、捲回電極体の外周側から捲回電極体を取り囲むように設けられた緩衝部材と、捲回電極体および緩衝部材を収容するケースと、を備える。

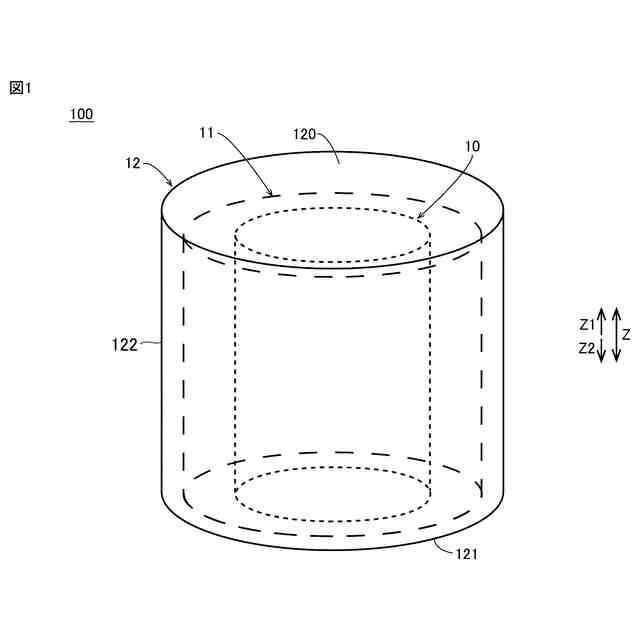

【選択図】図1
特許請求の範囲【請求項１】
互いに積層された電極シートとセパレータとが捲回軸線を中心に捲回された捲回電極体と、
前記捲回電極体の外周側から前記捲回電極体を取り囲むように設けられた緩衝部材と、
前記捲回電極体および前記緩衝部材を収容するケースと、を備えた、蓄電セル。
続きを表示（約 280 文字）【請求項２】
前記緩衝部材は、多孔質部材によって構成されている、請求項１に記載の蓄電セル。
【請求項３】
前記ケースの外周面には、凹凸部が形成されている、請求項１または２に記載の蓄電セル。
【請求項４】
前記捲回軸線は、軸方向に延びており、
前記凹凸部は、少なくとも、前記捲回電極体が配置される前記軸方向における範囲の一方端から他方端に渡って設けられている、請求項３に記載の蓄電セル。
【請求項５】
前記凹凸部は、前記捲回電極体を周状に取り囲むように設けられている、請求項３に記載の蓄電セル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電セルに関する。
続きを表示（約 910 文字）【背景技術】
【０００２】
特許文献１（特許第４２２５６３９号）には、タブリードが設けられた捲回電極体を備える蓄電装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第４２２５６３９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１の捲回電極体には、タブリードが設けられている。タブリードが設けられることにより、タブリードの厚みに起因して捲回電極体の外周面に膨らみ部が形成される場合がある。この場合、捲回電極体がケース等により拘束された際に、捲回電極体（膨らみ部）に局所的に加重がかかる。
【０００５】
本開示は、上記課題を解決するためになされたものであり、その目的は、捲回電極体に局所的に荷重がかかるのを抑制することが可能な蓄電セルを提供することである。
【課題を解決するための手段】
【０００６】

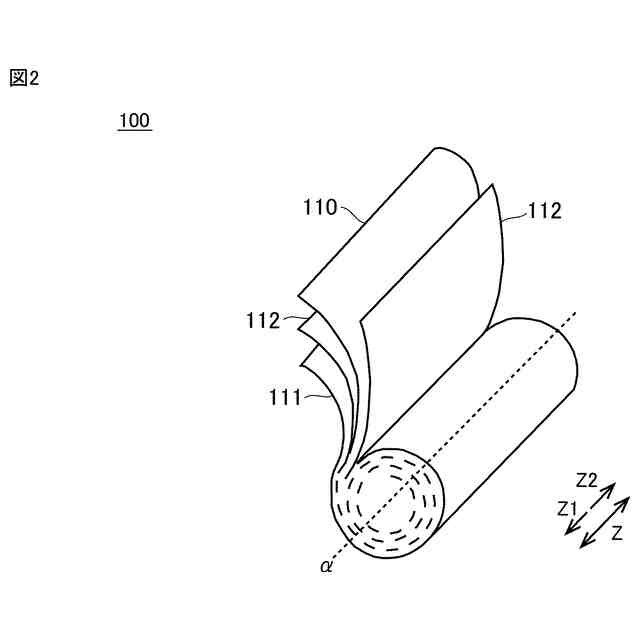

〔１〕互いに積層された電極シートとセパレータとが捲回軸線を中心に捲回された捲回電極体と、
前記捲回電極体の外周側から前記捲回電極体を取り囲むように設けられた緩衝部材と、
前記捲回電極体および前記緩衝部材を収容するケースと、を備えた、蓄電セル。
【０００７】
〔２〕前記緩衝部材は、多孔質部材によって構成されている、〔１〕に記載の蓄電セル。
【０００８】

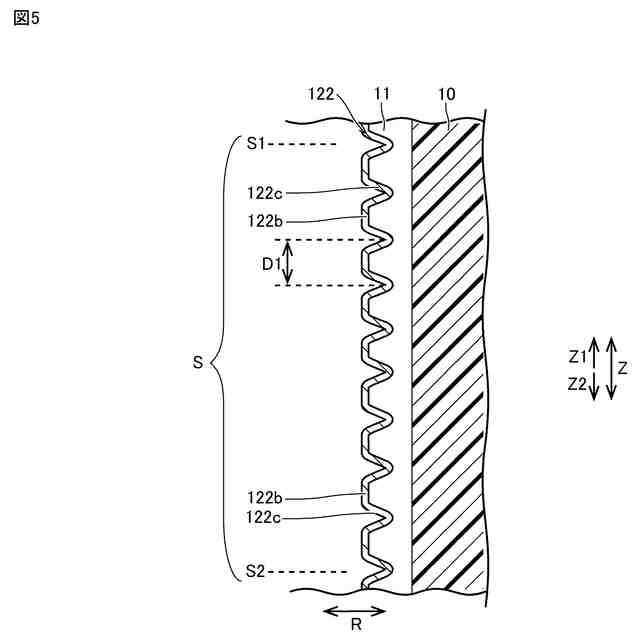

〔３〕前記ケースの外周面には、凹凸部が形成されている、〔１〕または〔２〕に記載の蓄電セル。
【０００９】
〔４〕前記捲回軸線は、軸方向に延びており、
前記凹凸部は、少なくとも、前記捲回電極体が配置される前記軸方向における範囲の一方端から他方端に渡って設けられている、〔３〕に記載の蓄電セル。
【００１０】

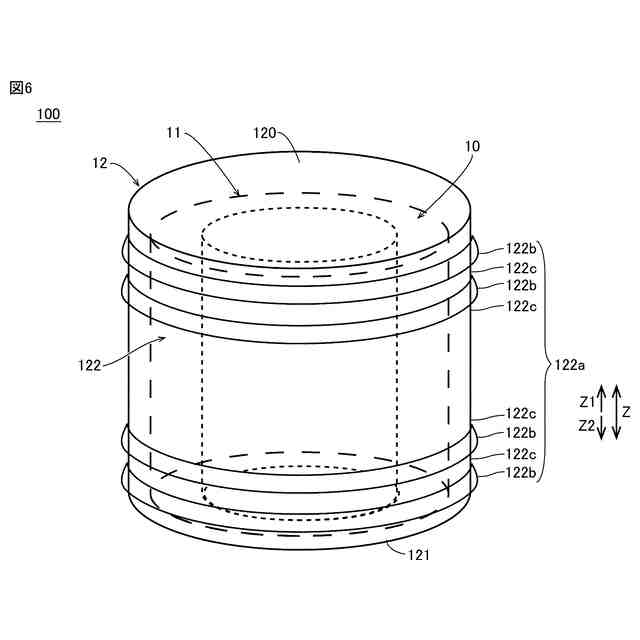

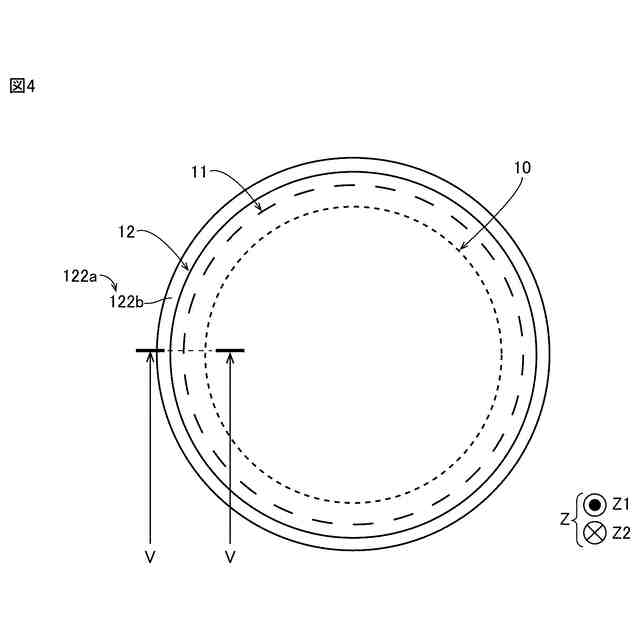

〔５〕前記凹凸部は、前記捲回電極体を周状に取り囲むように設けられている、〔３〕または〔４〕に記載の蓄電セル。
【発明の効果】
（【００１１】以降は省略されています）
