特許ウォッチ

公開番号2025076999
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2024167096
出願日2024-09-26
発明の名称重合性液晶組成物、光学異方性膜、積層体、偏光板および画像表示装置
出願人住友化学株式会社
代理人個人,個人,個人
主分類G02B 5/30 20060101AFI20250509BHJP(光学)
要約【課題】熱による位相差変化を抑制できる光学異方性膜、積層体、および前記光学異方性膜を含む偏光板、さらにこれらを有する画像表示装置を提供する。
【解決手段】少なくとも1種以上の重合性液晶化合物をふくむ重合性液晶組成物において、ClоgP値が7以上の重合性液晶化合物と、アクリロイルオキシ基およびメタクリロイルオキシ基から選択される少なくとも1種の反応性基を有する反応性基含有非液晶化合物を全重合性液晶化合物100質量部に対して3～18質量部有する、重合性液晶組成物。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも１種以上の重合性液晶化合物をふくむ重合性液晶組成物において、ＣｌоｇＰ値が７以上の重合性液晶化合物と、アクリロイルオキシ基およびメタクリロイルオキシ基から選択される少なくとも１種の反応性基を有する反応性基含有非液晶化合物を全重合性液晶化合物１００質量部に対して３～１８質量部有する、重合性液晶組成物。
続きを表示（約 810 文字）【請求項２】
反応性基含有非液晶化合物の重量平均分子量が１２００以下である、請求項１に記載の重合性液晶組成物。
【請求項３】
さらにスメクチック液晶性化合物を有する、請求項１に記載の重合性液晶組成物。
【請求項４】
さらに極性基を有する重合性液晶化合物を有する、請求項１に記載の重合性液晶組成物。
【請求項５】
さらに溶媒を有する、請求項１に記載の重合性液晶組成物。
【請求項６】
さらに重合開始剤を有する、請求項１に記載の重合性液晶組成物。
【請求項７】
さらにレベリング剤を有する、請求項１に記載の重合性液晶組成物。
【請求項８】
請求項１の組成物を硬化してなる、下記式（１）を満たす、光学異方性膜。
О
Ｓ
／О
Ｃ
≧１．１（１）
［式（１）中、О
Ｓ

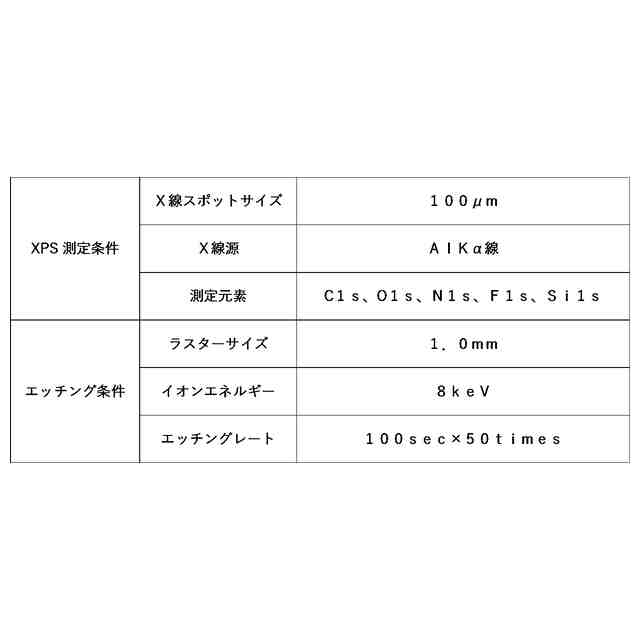

は光学異方性膜のフィルム表面から１０ｎｍ地点における酸素原子比率であり、О
Ｃ
は光学異方性膜の中央部分の酸素原子比率を表す。］
【請求項９】
下記式（２）を満たす、請求項８に記載の光学異方性膜。
ｎx≒ｎy＜ｎz （２）
［式（２）中、ｎxは、位相差層が形成する屈折率楕円体における、フィルム平面に対して平行な方向の主屈折率を表す。ｎyは、位相差層が形成する屈折率楕円体における、フィルム平面に対して平行であり、且つ、該ｎｘの方向に対して直交する方向の屈折率を表す。ｎｚは、位相差層が形成する屈折率楕円体における、フィルム平面に対して垂直な方向の屈折率を表す。）］
【請求項１０】
厚みが０．１μｍ以上、３μｍ以下である、請求項８に記載の光学異方性膜。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、重合性液晶組成物、光学異方性膜、光学異方性層を含む積層体、前記光学異方性膜を含む偏光板および画像表示装置に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
一般に、イオンプレーンスイッチング（ＩＰＳ）方式の液晶表示装置は、偏光子の吸収軸に対して４５度の角度において斜め方向から視認した場合に、黒表示の光漏れが大きく、コントラストの低下やカラーシフトが生じやすいことが知られている。この現象は、液晶セルの表側と裏側に配置されている偏光子の吸収軸のなす角度が、見かけ上９０度にならないため生じている。
【０００３】
前記斜め方向からの視認時の光漏れの低減を目的とし、液晶セルと偏光子の間に位相差フィルムを配する方法が提案されている。例えば、特許文献１には、ｎｘ＞ｎｙ＞ｎｚの屈折率異方性を有する延伸位相差フィルムと、ｎｚ＞ｎｘ＞ｎｙの屈折率異方性を有する延伸位相差フィルムを配することにより、ＩＰＳ方式の液晶表示装置の光漏れを低減する方法が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－１３９７４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されている偏光子と位相差フィルムとを積層した偏光板は、ＩＰＳ方式の液晶表示装置の光漏れ低減に好適に用いられるが、この構成の液晶表示装置では、画像表示装置の使用環境の過酷化に伴い、用いられる位相差層についても位相差変化のさらなる抑制が求められている。
【０００６】
本発明は上記問題に対して新規な解決手段、すなわち、新規重合性液晶組成物からなる新たな光学異方性膜を提供することを目的とする。さらに、本発明は、熱による位相差変化を抑制できる光学異方性膜、積層体、および前記光学異方性膜を含む偏光板、さらにこれらを有する画像表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明者等は、上記課題を解決するために鋭意検討した結果、本発明を完成するに至った。すなわち、本発明は、以下の態様を包含する。
［１］少なくとも１種以上の重合性液晶化合物をふくむ重合性液晶組成物において、ＣｌоｇＰ値が７以上の重合性液晶化合物と、アクリロイルオキシ基およびメタクリロイルオキシ基から選択される少なくとも１種の反応性基を有する反応性基含有非液晶化合物を全重合性液晶化合物１００質量部に対して３～１８質量部有する、重合性液晶組成物。
［２］反応性基含有非液晶化合物の重量平均分子量が１２００以下である、前記［１］に記載の重合性液晶組成物。
［３］さらにスメクチック液晶性化合物を有する、前記［１］に記載の重合性液晶組成物。

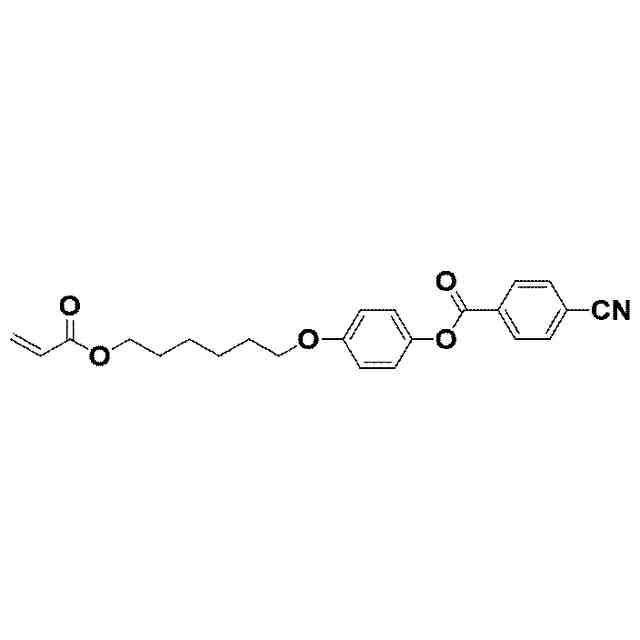

［４］さらに極性基を有する重合性液晶化合物を有する、前記［１］に記載の重合性液晶組成物。
［５］さらに溶媒を有する、前記［１］に記載の重合性液晶組成物。
［６］さらに重合開始剤を有する、前記［１］に記載の重合性液晶組成物。
［７］さらにレベリング剤を有する、前記［１］に記載の重合性液晶組成物。
［８］前記［１］の組成物を硬化してなる、下記式（１）を満たす、光学異方性膜。
О
Ｓ
／О
Ｃ
≧１．１（１）
［式（１）中、О
Ｓ
は光学異方性膜のフィルム表面から１０ｎｍ地点における酸素原子比率であり、О
Ｃ
は光学異方性膜の中央部分の酸素原子比率を表す。］
［９］下記式（２）を満たす、前記［８］に記載の光学異方性膜。
ｎx≒ｎy＜ｎz （２）
［式（２）中、ｎxは、位相差層が形成する屈折率楕円体における、フィルム平面に対して平行な方向の主屈折率を表す。ｎyは、位相差層が形成する屈折率楕円体における、フィルム平面に対して平行であり、且つ、該ｎｘの方向に対して直交する方向の屈折率を表す。ｎｚは、位相差層が形成する屈折率楕円体における、フィルム平面に対して垂直な方向の屈折率を表す。）］
［１０］厚みが０．１μｍ以上、３μｍ以下である、前記［８］に記載の光学異方性膜。
［１１］下記式（３）を満たす、前記［８］に記載の光学異方性膜。
－１８０ｎｍ≦ＲｔｈＣ（５５０）≦－３０ｎｍ（３）
［式（３）中、ＲｔｈＣ（５５０）は波長５５０ｎｍにおける厚み方向の位相差値を表す。］
［１２］下記式（４）を満たす、前記［８］に記載の光学異方性膜。
ＲｔｈＣ（４５０）／ＲｔｈＣ（５５０）≧１．０４（４）
［式（４）中、ＲｔｈＣ（４５０）は波長４５０ｎｍにおける厚み方向の位相差値を表し、ＲｔｈＣ（５５０）は波長５５０ｎｍにおける厚み方向の位相差値を表す。］
［１３］前記［８］に記載の光学異方性膜と、光学異方性層とを含む積層体。
［１４］偏光フィルムと、前記［８］に記載の光学異方性膜とを含む偏光板。
［１５］前記［１４］に記載の偏光板を含む、画像表示装置。
【発明の効果】
【０００８】
本発明によれば、熱による色相変化が小さな光学異方性膜、積層体、および当該積層体を含む偏光板、さらにこれらを有する画像表示装置を提供することができる。
【図面の簡単な説明】
【０００９】

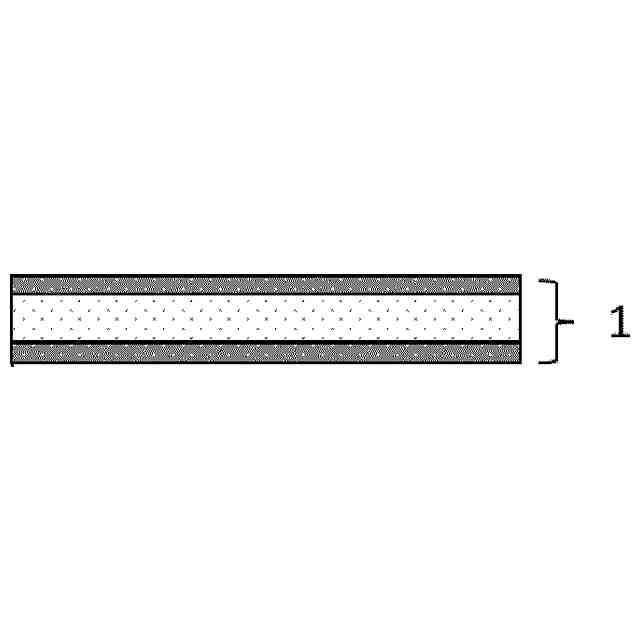

本発明の光学異方性膜の層構成の一例を示す概略断面図である。
本発明の積層体の層構成の一例を示す概略断面図である。
本発明の偏光板の層構成の一例を示す概略断面図である。
【発明を実施するための形態】
【００１０】
〔重合性液晶組成物〕

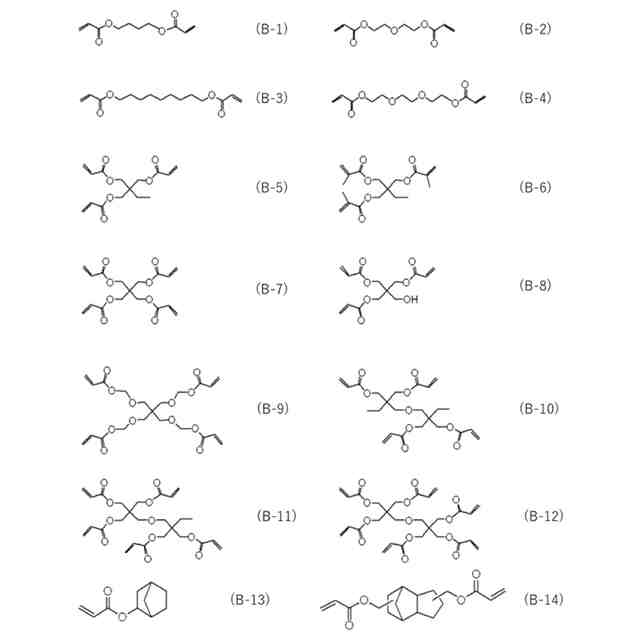

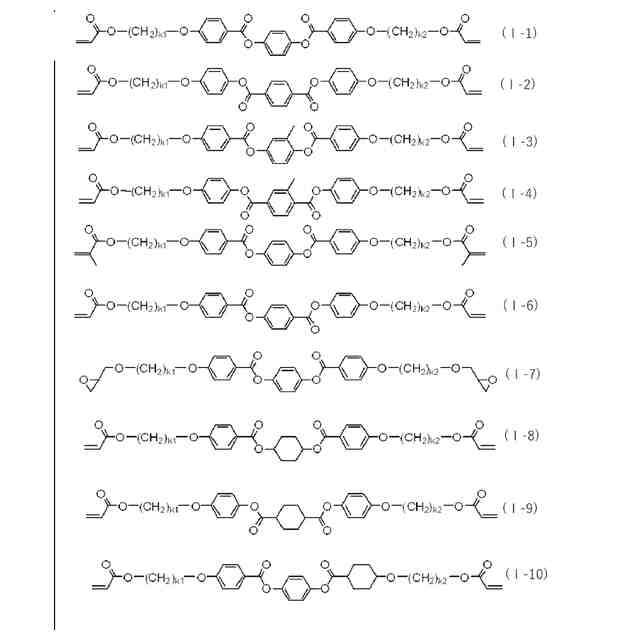

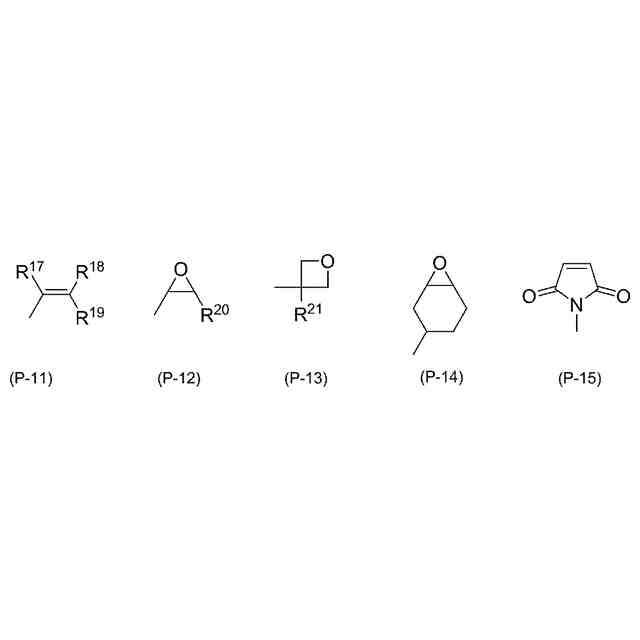

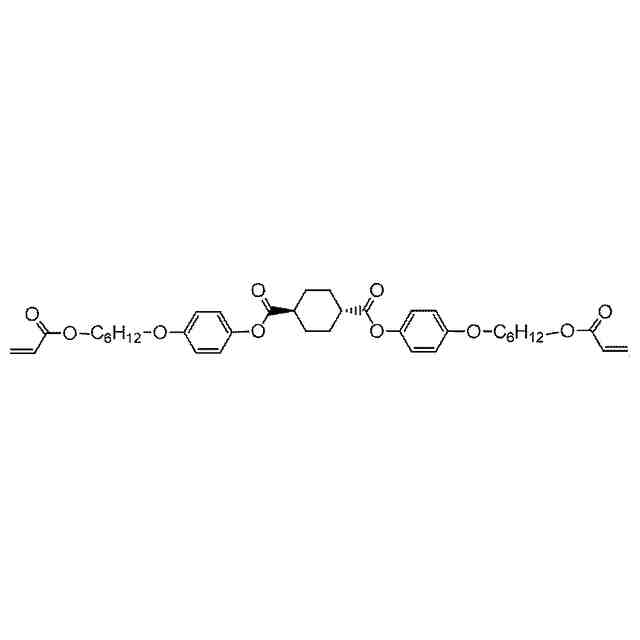

本発明の重合性液晶組成物は、少なくとも１種以上の重合性液晶化合物を含み、ＣｌоｇＰ値が７以上の重合性液晶化合物と、アクリロイルオキシ基およびメタクリロイルオキシ基から選択される少なくとも１種の反応性基を有する非液晶化合物を、全重合性液晶化合物１００質量部に対して３～１８質量部有する。
本発明の重合性液晶組成物において、「少なくとも１種以上の重合性液晶化合物を含み」とは、ＣｌоｇＰ値が７以上の重合性液晶化合物を１種含んでいればよく、ＣｌоｇＰ値が７以上の重合性液晶化合物を２種以上含んでいてもよく、更に、ＣｌоｇＰ値が７未満の重合性液晶化合物を１種または２種以上混合して含んでいてもよい。

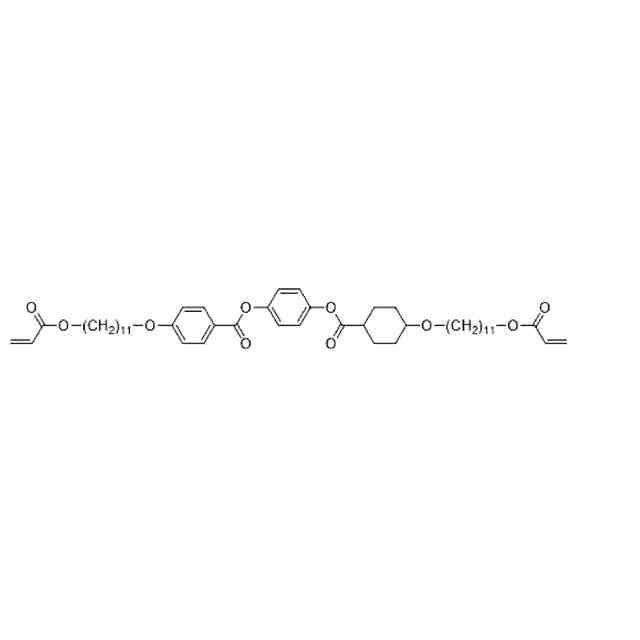

ＣｌоｇＰ値が７以上の重合性液晶化合物は、比較的親水性であるアクリロイルオキシ基およびメタクリロイルオキシ基から選択される少なくとも１種の反応性基を有する非液晶化合物と相溶しにくくなり、結果として重合性液晶化合物の垂直配向性を促進すると考えられる。また、このような垂直配向性を促進させるため、ＣｌоｇＰ値が７以上の重合性液晶化合物は、組成物中の重合性液晶化合物において、重量が一番多いメイン成分であることが好ましい。また、垂直配向性を促進させる点でＣｌоｇＰ値は、８以上が好ましく、９以上がより好ましく、１０以上がさらに好ましい。ＣｌоｇＰ値は通常１５以下である。
ここで、ＣｌｏｇＰ値とは、１－オクタノールと水への分配係数Ｐの常用対数ｌｏｇＰを計算によって求めた値である。ＣｌｏｇＰ値の計算に用いる方法やソフトウェアについては公知の物を用いることができるが、特に断らない限り、本発明ではＣａｍｂｒｉｄｇｅｓｏｆｔ社のＣｈｅｍＤｒａｗ２２．０に組み込まれたＣｌｏｇＰプログラムを用いることとする。

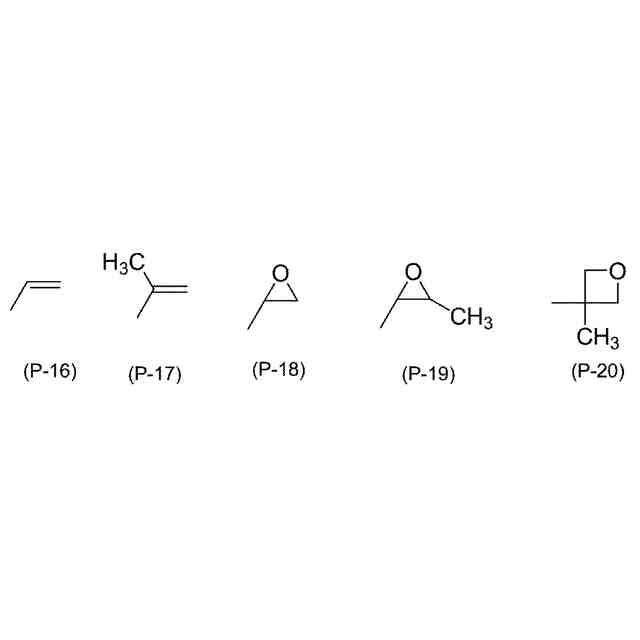

（【００１１】以降は省略されています）

関連特許
