特許ウォッチ

公開番号2025076290
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2024154193
出願日2024-09-06
発明の名称被覆粒状肥料および被覆粒状肥料の製造方法
出願人住友化学株式会社
代理人弁理士法人藤本パートナーズ
主分類C05G 5/30 20200101AFI20250508BHJP(肥料;肥料の製造)
要約【課題】本発明は、分解性を有するワックスを含む被膜を有し、かつ、側条施肥機などの散布機を用いて散布した場合でも、肥料成分の溶出の早期化を抑制できる被覆粒状肥料および、その製造方法を提供することを課題とする。
【解決手段】粒状肥料と、前記粒状肥料を被覆する被膜とを備え、前記被膜が植物硬化油および無機繊維を含み、前記無機繊維が、ウォラストナイト繊維、酸化チタン繊維、炭素繊維、およびハロイサイト繊維からなる群から選択される少なくとも1種以上である、被覆粒状肥料。
【選択図】なし
特許請求の範囲【請求項１】
粒状肥料と、前記粒状肥料を被覆する被膜とを備え、
前記被膜が植物硬化油および無機繊維を含み、
前記無機繊維が、ウォラストナイト繊維、酸化チタン繊維、炭素繊維、およびハロイサイト繊維からなる群から選択される少なくとも１種である、被覆粒状肥料。
続きを表示（約 640 文字）【請求項２】
前記被膜では前記植物硬化油に前記無機繊維が分散している、請求項１に記載の被覆粒状肥料。
【請求項３】
前記粒状肥料と前記被膜との質量比が１：０．１以上１：０．３以下である、請求項１または２に記載の被覆粒状肥料。
【請求項４】
前記被膜における前記無機繊維の含有量が０．１質量％以上３０質量％以下である、請求項１または２に記載の被覆粒状肥料。
【請求項５】
前記被膜は、前記植物硬化油を含む第１層と、前記植物硬化油および前記無機繊維を含む第２層とを有する、請求項１または２に記載の被覆粒状肥料。
【請求項６】
前記第２層における前記植物硬化油の質量は、前記第１層における前記植物硬化油の質量以下である、請求項５に記載の被覆粒状肥料。
【請求項７】
前記第２層において、前記植物硬化油の含有量が７０質量％以上９９質量％以下であり、前記無機繊維の含有量が１質量％以上３０質量％以下である、請求項５に記載の被覆粒状肥料。
【請求項８】
前記第２層が前記第１層よりも外側に配されている、請求項７に記載の被覆粒状肥料。
【請求項９】
前記第２層が前記被膜の最外層である、請求項８に記載の被覆粒状肥料。
【請求項１０】
前記無機繊維のアスペクト比が５以上１２以下である、請求項１または２に記載の被覆粒状肥料。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、被覆粒状肥料および被覆粒状肥料の製造方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
被覆粒状肥料は、肥料成分の溶出を制御し、その効能を長期にわたって持続させることができ、散布回数を低減できるという利点がある。従来、肥料成分を含む粒状肥料の表面に樹脂からなる被膜を備えた被覆粒状肥料が知られている（特許文献１）。
【０００３】
被覆粒状肥料の肥料成分が溶出した後などに、前記被膜に用いられた樹脂が土壌等に残留することを防ぐために、土壌等の自然環境下における分解性を有するワックスからなる被膜を備えた被覆粒状肥料が開発されている（特許文献２）。
【０００４】
ワックスからなる被膜を備えた被覆粒状肥料については、製造時に被覆粒状肥料同士が粘着し、ブロック化することを抑制するために、鉱物性の繊維を配合した被覆粒状肥料が開発されている（特許文献３）。
【先行技術文献】
【特許文献】
【０００５】
特公昭５４－００３１０４号公報
特開２００２－２９３６８４号公報
特公昭４７－０４１８１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明者らは、分解性を有するワックスを含む被膜を備えた被覆粒状肥料は、前記被膜の強度が十分でないために、側条施肥機などの散布機を用いて散布した場合、被膜が損傷し、肥料成分の溶出が早期化するとの課題を見出した。
【０００７】
本発明は、分解性を有するワックスを含む被膜を有し、かつ、側条施肥機などの散布機を用いて散布した場合でも、肥料成分の溶出の早期化を抑制できる被覆粒状肥料および、その製造方法を提供することを課題とする。
【課題を解決するための手段】
【０００８】
本発明者らは、特定の無機繊維を含有する被膜を備えた被覆粒状肥料が、側条施肥機などの散布機を用いて散布した場合でも、肥料成分の溶出の早期化を抑制できることを見出し、本発明に至った。
すなわち、本発明に係る被覆粒状肥料は、以下のとおりのものである。
（１）
粒状肥料と、前記粒状肥料を被覆する被膜とを備え、
前記被膜が植物硬化油および無機繊維を含み、
前記無機繊維が、ウォラストナイト繊維、酸化チタン繊維、炭素繊維、およびハロイサイト繊維からなる群から選択される少なくとも１種である、被覆粒状肥料。
（２）
前記被膜では前記植物硬化油に前記無機繊維が分散している、上記（１）に記載の被覆粒状肥料。
（３）
前記粒状肥料と前記被膜との質量比が１：０．１以上１：０．３以下である、上記（１）または（２）に記載の被覆粒状肥料。
（４）
前記被膜における前記無機繊維の含有量が０．１質量％以上３０質量％以下である、上記（１）乃至（３）のいずれかに記載の被覆粒状肥料。
（５）
前記被膜は、前記植物硬化油を含む第１層と、前記植物硬化油および前記無機繊維を含む第２層とを有する、上記（１）乃至（４）のいずれかに記載の被覆粒状肥料。
（６）
前記第２層における前記植物硬化油の質量は、前記第１層における前記植物硬化油の質量以下である、上記（５）に記載の被覆粒状肥料。
（７）
前記第２層において、前記植物硬化油の含有量が７０質量％以上９９質量％以下であり、前記無機繊維の含有量が１質量％以上３０質量％以下である、上記（５）または（６）に記載の被覆粒状肥料。
（８）
前記第２層が前記第１層よりも外側に配されている、上記（５）乃至（７）のいずれかに記載の被覆粒状肥料。
（９）
前記第２層が前記被膜の最外層である、上記（５）乃至（８）のいずれかに記載の被覆粒状肥料。
（１０）
前記無機繊維のアスペクト比が５以上１２以下である、上記（１）乃至（９）のいずれかに記載の被覆粒状肥料。
（１１）
前記無機繊維が前記炭素繊維、前記酸化チタン繊維、または前記ハロイサイト繊維である、上記（１）乃至（１０）のいずれかに記載の被覆粒状肥料。
（１２）
前記無機繊維が前記ウォラストナイト繊維である、上記（１）乃至（１０）のいずれかに記載の被覆粒状肥料。
（１３）
前記ウォラストナイト繊維の繊維長が１５μｍ以上２００μｍ以下である、上記（１２）に記載の被覆粒状肥料。
（１４）
前記ウォラストナイト繊維の粒径が５μｍ以上６０μｍ以下である、上記（１２）（または（１３）に記載の被覆粒状肥料。
（１５）
前記植物硬化油が、ひまし硬化油、菜種硬化油、および大豆硬化油からなる群から選ばれる少なくとも１種である、上記（１）乃至（１４）のいずれかに記載の被覆粒状肥料。
（１６）
前記植物硬化油の融点が６０℃以上１００℃以下である、上記（１）乃至（１５）のいずれかに記載の被覆粒状肥料。
【０００９】
また、本発明に係る被覆粒状肥料の製造方法は、以下のとおりのものである。
（１７）
粒状肥料に加熱溶融した植物硬化油を添加する工程と、
前記粒状肥料に植物硬化油および無機繊維を含む被覆用組成物を添加する工程を含み、
前記無機繊維が、ウォラストナイト繊維、酸化チタン繊維、炭素繊維、およびハロイサイト繊維からなる群から選択される少なくとも１種である、被覆粒状肥料の製造方法。
（１８）
前記被覆用組成物において、前記無機繊維が前記植物硬化油に分散している、上記（１７）に記載の被覆粒状肥料の製造方法。
【発明の効果】
【００１０】
本発明によれば、分解性を有するワックスを含む被膜を有し、かつ、側条施肥機などの散布機を用いて散布した場合でも、肥料成分の溶出の早期化を抑制できる被覆粒状肥料および、その製造方法を提供することができる。
【発明を実施するための形態】

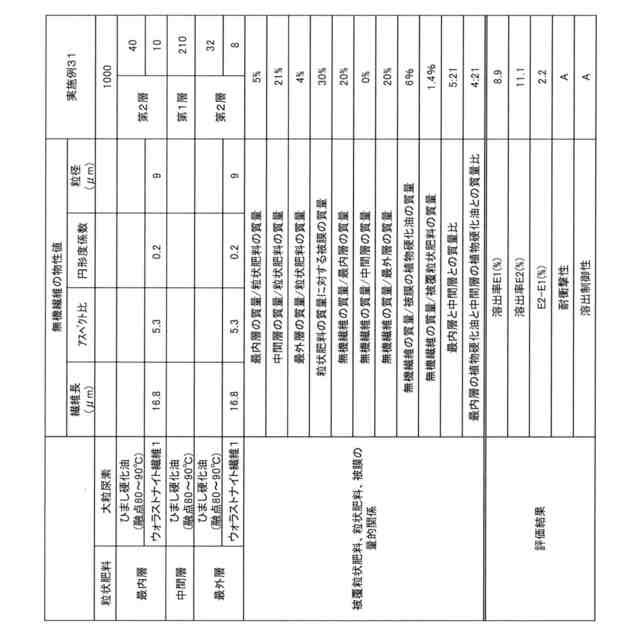

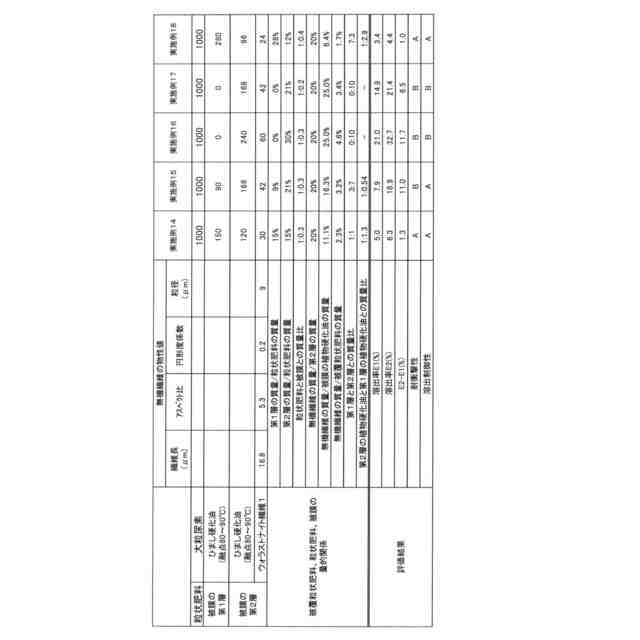

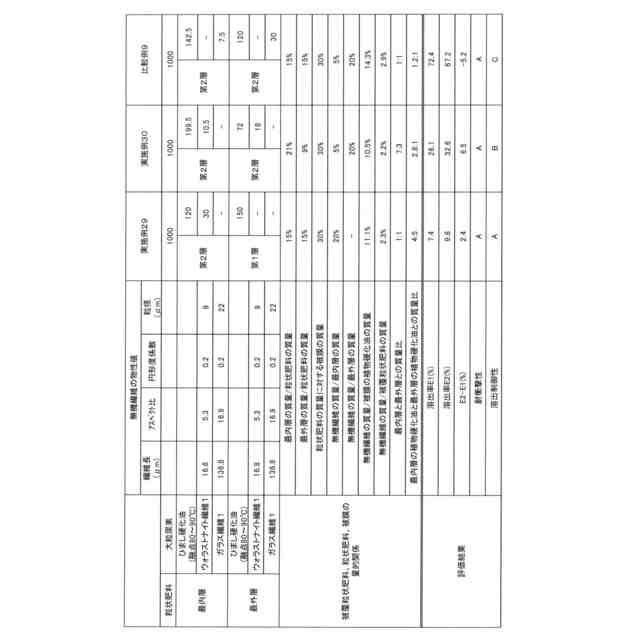

（【００１１】以降は省略されています）

関連特許
