公開番号2025077202
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189223
出願日2023-11-06
発明の名称磁性体検査システムおよび磁性体検査方法
出願人株式会社島津製作所
代理人個人,個人
主分類G01N 27/82 20060101AFI20250512BHJP(測定;試験)
要約【課題】磁性体の劣化度合いを容易に把握することが可能な磁性体検査システムを提供する。
【解決手段】この磁性体検査システム100は、差動コイル13を含み、1つのワイヤロープWから複数の磁気信号30を取得する磁性体検査装置1と、表示部20と、処理部21とを含む処理装置2とを備え、処理部21は、磁性体検査装置1によって取得された複数の磁気信号30に基づいて信号波形31の分布を取得し、信号波形31の分布に基づく、ワイヤロープWの劣化度合いを示す劣化指標を表示部20に表示させるように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
検知コイルを含み、１つの磁性体から複数の磁気信号を取得する磁性体検査装置と、
表示部と、処理部とを含む処理装置とを備え、
前記処理部は、前記磁性体検査装置によって取得された前記複数の磁気信号に基づいて信号波形の分布を取得し、前記信号波形の分布に基づく、前記磁性体の劣化度合いを示す劣化指標を前記表示部に表示させるように構成されている、磁性体検査システム。
続きを表示（約 990 文字）【請求項２】
前記処理部は、前記信号波形に基づいて、複数の測定位置で取得された信号強度の度数分布を取得し、取得した前記度数分布に基づく前記劣化指標を取得するように構成されている、請求項１に記載の磁性体検査システム。
【請求項３】
前記処理部は、前記度数分布の形状に基づく前記劣化指標を取得するように構成されている、請求項２に記載の磁性体検査システム。
【請求項４】
前記処理部は、前記度数分布の形状に基づく前記劣化指標として、前記度数分布の標準偏差、または、分散を取得するように構成されている、請求項３に記載の磁性体検査システム。
【請求項５】
前記劣化指標は、前記標準偏差または前記分散の値が大きいほど、前記磁性体の劣化が進んでいることを表すように構成されている、請求項４に記載の磁性体検査システム。
【請求項６】
前記処理部は、前記劣化指標、および、前記度数分布の少なくとも一方を前記表示部に表示させるように構成されている、請求項２に記載の磁性体検査システム。
【請求項７】
前記処理部は、前記複数の磁気信号に基づいて取得される前記磁性体の磁気の変化率に基づいて、前記信号波形を取得するように構成されている、請求項２に記載の磁性体検査システム。
【請求項８】
前記処理部は、前記複数の磁気信号に対してノイズを低減させるための前処理を行い、前処理後の前記複数の磁気信号に基づいて、前記信号波形を取得するように構成されている、請求項２に記載の磁性体検査システム。
【請求項９】
前記処理部は、前記標準偏差または前記分散からなる前記劣化指標と、予め設定された閾値とを比較し、前記劣化指標が前記閾値以上の場合には、前記磁性体の劣化度合いが大きいことを前記表示部に表示させるように構成されている、請求項４に記載の磁性体検査システム。
【請求項１０】
前記処理部は、前記標準偏差または前記分散からなる前記劣化指標と、予め取得された基準値との比率を取得し、取得した前記比率が所定の値以上の場合に、前記磁性体の劣化度合いが大きいことを前記表示部に表示させるように構成されている、請求項４に記載の磁性体検査システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、磁性体検査システムおよび磁性体検査方法に関し、特に、磁性体の磁束を検知する磁性体検査システムおよび磁性体検査方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、磁性体の磁束を検知する磁性体検査装置が知られている（たとえば、特許文献１参照）。
【０００３】
上記特許文献１には、ワイヤロープ（磁性体）の異常を検査するためのワイヤロープの検査装置が開示されている。上記特許文献１に開示されているワイヤロープの検査装置は、ワイヤロープの径方向と長手方向との漏洩磁束を測定するように構成されている。また、上記特許文献１に開示されているワイヤロープの検査装置は、測定した径方向の漏洩磁束および長手方向の漏洩磁束の大きさの組み合わせに基づいて、ワイヤロープの素線の破断状態を判定するように構成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－７４６５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、上記特許文献１には開示されていないが、エレベータなどに設けられているワイヤロープ（磁性体）は、定められた基準に基づいて検査を行い、定められた基準に基づいて交換される。エレベータなどに設けられるワイヤロープ（磁性体）は、断線、減径、摩耗、損傷、変形(キンク、撚り乱れ)などで劣化した場合には、ワイヤロープの交換が必要となる。すなわち、ワイヤロープの交換時期は、磁性体に断線が生じているか否かだけではなく、ワイヤロープの安全率に紐づく劣化度合いによって決定される。しかしながら、上記特許文献１に記載されているようなワイヤロープ（磁性体）の断線検出装置（磁性体検査システム）では、ワイヤロープの素線の破断状態を判定することができる一方、ワイヤロープの劣化度合いを判定することができないという不都合がある。この場合、操作者（検査者）は、磁性体の劣化度合いを把握することが困難であるという問題点がある。
【０００６】
この発明は、上記のような課題を解決するためになされたものであり、この発明の１つの目的は、磁性体の劣化度合いを容易に把握することが可能な磁性体検査システムおよび磁性体検査方法を提供することである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本願発明者らは、鋭意検討した結果、磁性体の磁気信号に基づく信号波形の分布に基づいて、磁性体の劣化度合いを把握することができるという新たな知見を得た。この発明の第１の局面による磁性体検査システムは、この新たな知見を利用して、磁性体の劣化度合いを示す劣化指標を表示するものである。すなわち、この発明の第１の局面による磁性体検査システムは、検知コイルを含み、１つの磁性体から複数の磁気信号を取得する磁性体検査装置と、表示部と、処理部とを含む処理装置とを備え、処理部は、磁性体検査装置によって取得された複数の磁気信号に基づいて信号波形の分布を取得し、信号波形の分布に基づく、磁性体の劣化度合いを示す劣化指標を表示部に表示させるように構成されている。
【０００８】
また、この発明の第２の局面による磁性体検査方法は、磁性体から複数の磁気信号を取得するステップと、複数の磁気信号に基づいて、複数の磁気信号に基づく信号波形の分布を取得するステップと、信号波形の分布に基づく、磁性体の劣化度合いを示す劣化指標を表示するステップと、を備える。
【発明の効果】
【０００９】
本発明の第１の局面における磁性体検査システム、および、第２の局面における磁性体検査方法では、上記のように、磁性体から取得した複数の磁気信号に基づいて、波形信号の分布を取得し、取得した信号波形の分布に基づく磁性体の劣化度合いを示す劣化指標を表示する。これにより、操作者は、表示された劣化指標を確認することにより、磁性体の劣化度合いを容易に把握することができる。また、劣化指標が表示されるので、熟練度が低い操作者であっても、磁性体の劣化の度合いを容易に把握することができる。
【図面の簡単な説明】
【００１０】

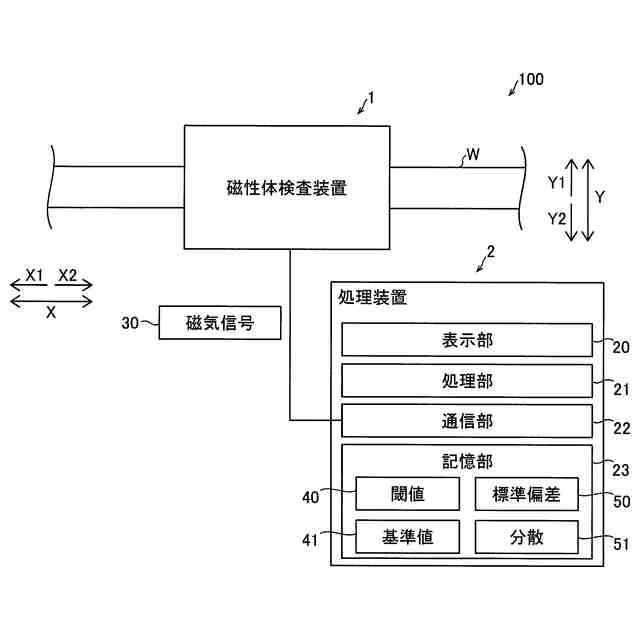

一実施形態による磁性体検査システムの構成を示すブロック図である。

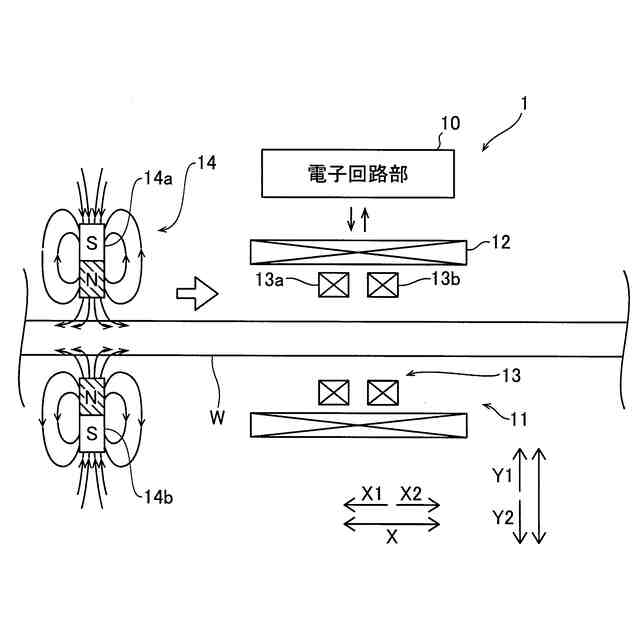

一実施形態による磁性体検査装置の構成を示す図である。

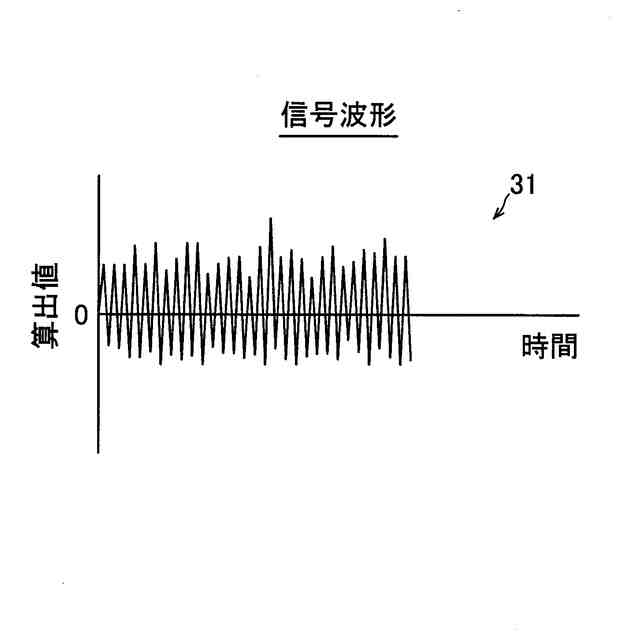

一実施形態による処理装置が劣化指標を取得する信号波形を説明するための図である。

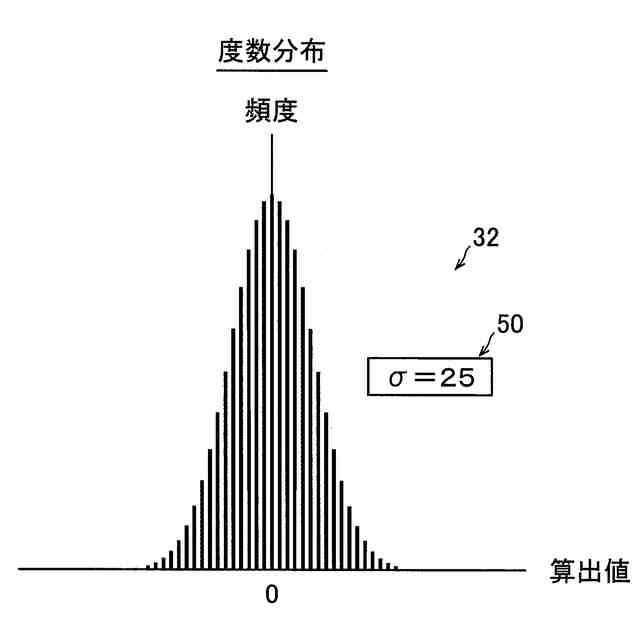

一実施形態による処理装置が劣化指標を取得する度数分布を説明するための図である。

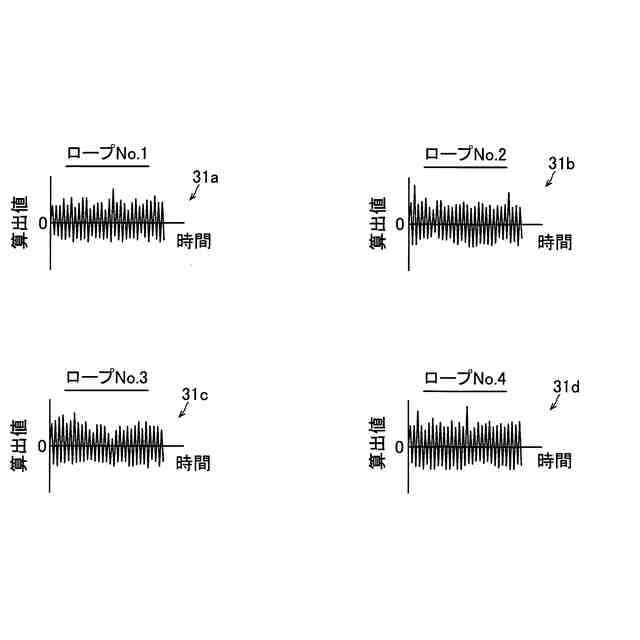

一実施形態による処理装置が、第１エレベータに設けられたワイヤロープから取得した磁気信号に基づく信号波形を示す図である。

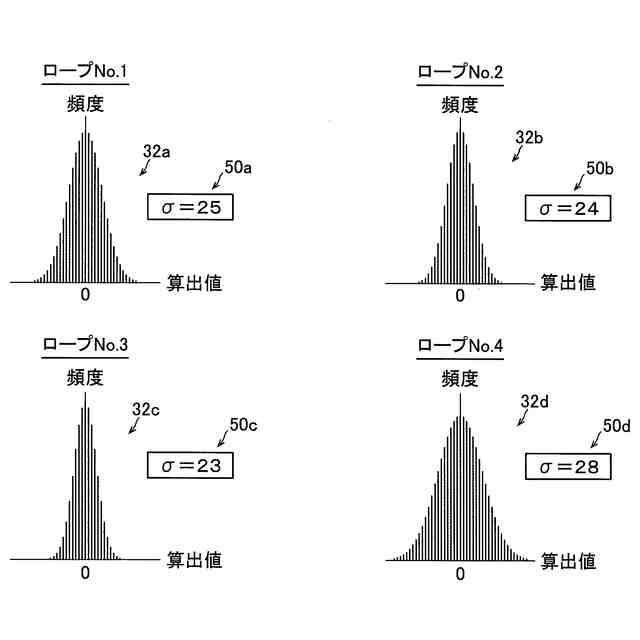

一実施形態による処理装置が、第１エレベータに設けられたワイヤロープから取得した磁気信号に基づく信号波形から取得した度数分布を示す図である。

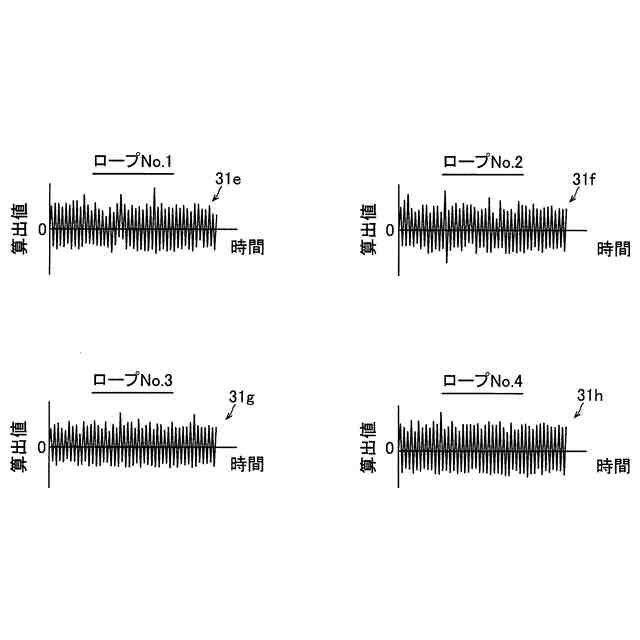

一実施形態による処理装置が、第２エレベータに設けられたワイヤロープから取得した磁気信号に基づく信号波形を示す図である。

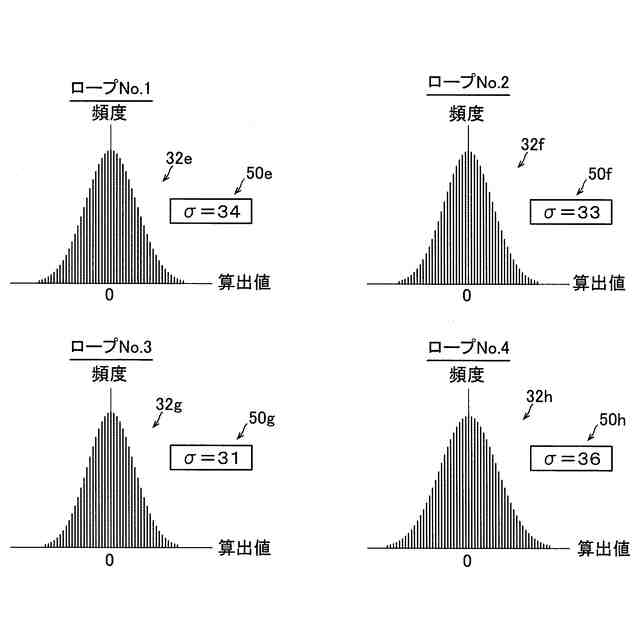

一実施形態による処理装置が、第２エレベータに設けられたワイヤロープから取得した磁気信号に基づく信号波形から取得した度数分布を示す図である。

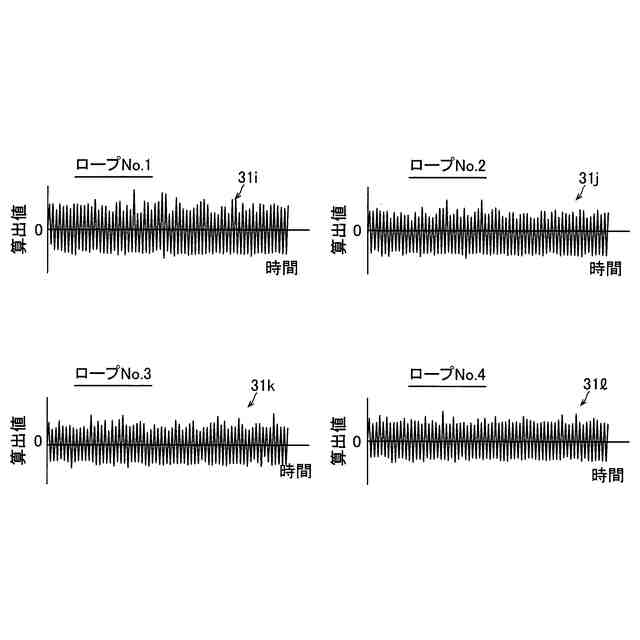

一実施形態による処理装置が、第３エレベータに設けられたワイヤロープから取得した磁気信号に基づく信号波形を示す図である。
一実施形態による処理装置が、第３エレベータに設けられたワイヤロープから取得した磁気信号に基づく信号波形から取得した度数分布を示す図である。
一実施形態による処理装置が、劣化指標および度数分布を表示する際の画面例を示す図である。
一実施形態による処理装置が、ワイヤロープの検査を行う処理を説明するためのフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
