公開番号2025077614
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189937
出願日2023-11-07
発明の名称電装ボックス
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H05K 7/00 20060101AFI20250512BHJP(他に分類されない電気技術)
要約【課題】作業性を向上させることが可能な電装ボックスを提供する。
【解決手段】シート製造装置に用いられる電装ボックス39Aであって、筐体202と、筐体202内に設置される電源と、電源からシート製造装置の駆動部に電圧を供給する配線210と、を備え、配線210は、高電圧を供給する高電圧配線と、低電圧を供給する低電圧配線と、を含み、筐体202の天面202aに凹部200が形成され、凹部200に配線210を引き出す引き出し口が設けられている。
【選択図】図3
特許請求の範囲【請求項１】
シート製造装置に用いられる電装ボックスであって、
筐体と、前記筐体内に設置される電源と、前記電源から前記シート製造装置の駆動部に電圧を供給する配線と、を備え、
前記配線は、高電圧を供給する高電圧配線と、低電圧を供給する低電圧配線と、を含み、
前記筐体の天面に凹部が形成され、
前記凹部に前記配線を引き出す引き出し口が設けられている、電装ボックス。
続きを表示（約 250 文字）【請求項２】
請求項１に記載の電装ボックスであって、
前記凹部は、第１側壁と、前記第１側壁に交差する面からなる第２側壁と、を有し、
前記引き出し口は、前記第１側壁に設けられた第１開口部と、前記第２側壁に設けられた第２開口部と、を有する、電装ボックス。
【請求項３】
請求項２に記載の電装ボックスであって、
前記高電圧配線は、前記第１開口部から前記筐体外に引き出され、
前記低電圧配線は、前記第２開口部から前記筐体外に引き出される、電装ボックス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シート製造装置に用いられる電装ボックスに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、ボックス本体と、ボックス本体の開口部を着脱自在に覆う蓋と、から構成された電装ボックスの構成が開示されている。蓋の表面には、ボックス本体を取り外さなくても配線接続できるように、中継コネクタが取り付けられている。よって、配線作業を行いやすくすることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１３３９７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の構成では、電装ボックスが大型化した場合、配線接続作業がしにくく、作業性が低下するという課題がある。更に、高電圧配線と低電圧配線とを用いる場合、近接すると、配線間でノイズが伝搬したり、ショートが発生したりするという課題がある。
【課題を解決するための手段】
【０００５】
電装ボックスは、シート製造装置に用いられる電装ボックスであって、筐体と、前記筐体内に設置される電源と、前記電源から前記シート製造装置の駆動部に電圧を供給する配線と、を備え、前記配線は、高電圧を供給する高電圧配線と、低電圧を供給する低電圧配線と、を含み、前記筐体の天面に凹部が形成され、前記凹部に前記配線を引き出す引き出し口が設けられている。
【図面の簡単な説明】
【０００６】

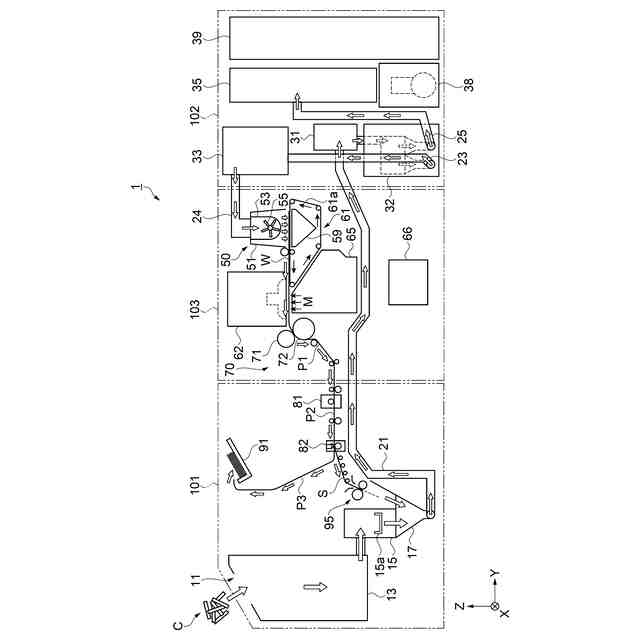

シート製造装置の構成を示す模式図。

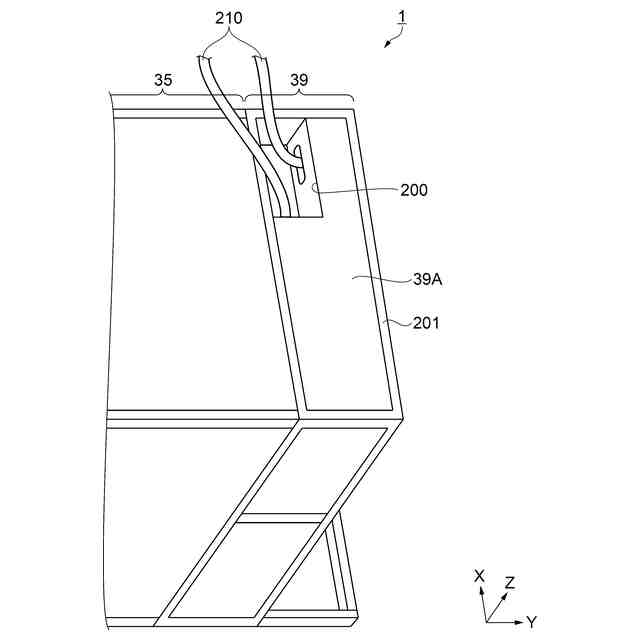

シート製造装置の一部の構成を示す斜視図。

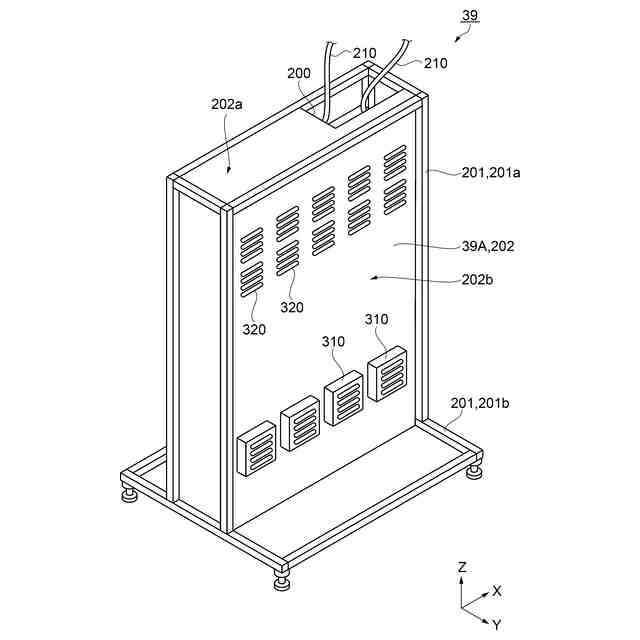

電装ボックスの構成を示す斜視図。

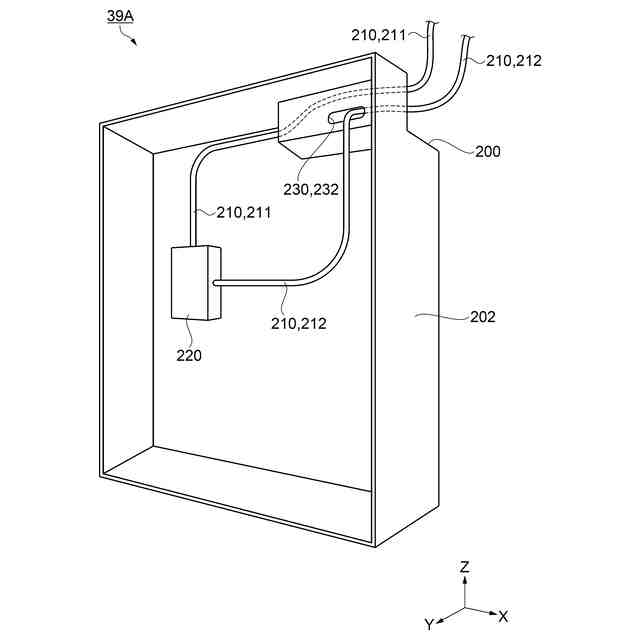

電装ボックスの構成を示す斜視図。

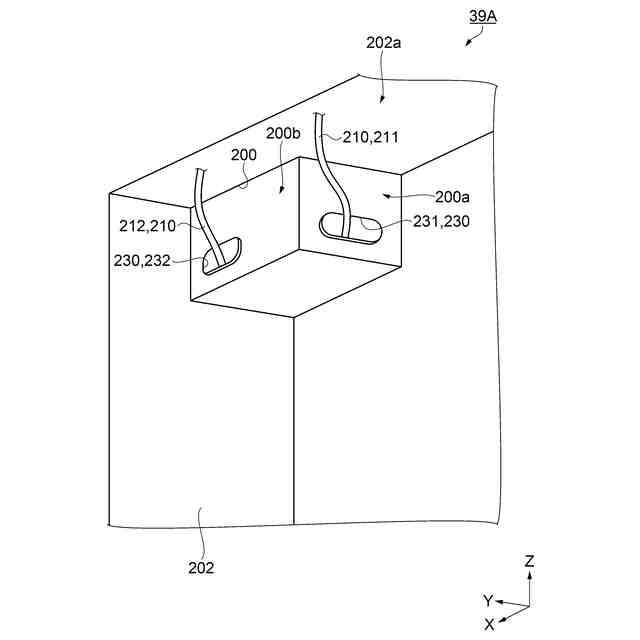

電装ボックスの凹部の構成を示す斜視図。

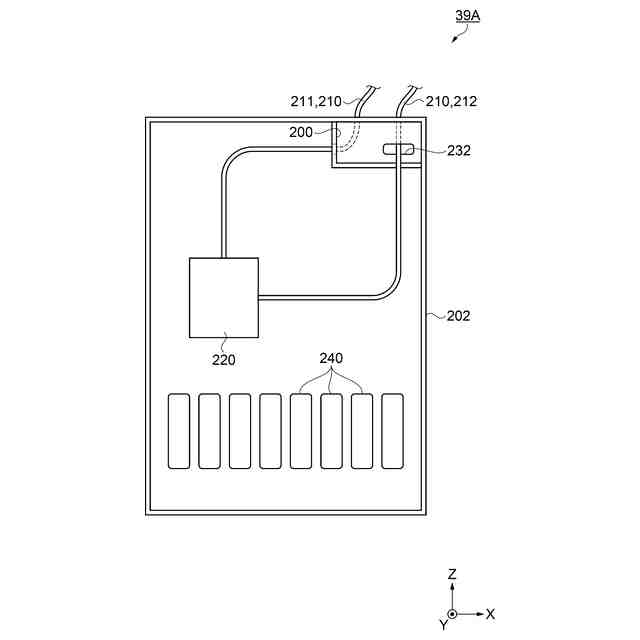

電装ボックスの構成を示す正面図。

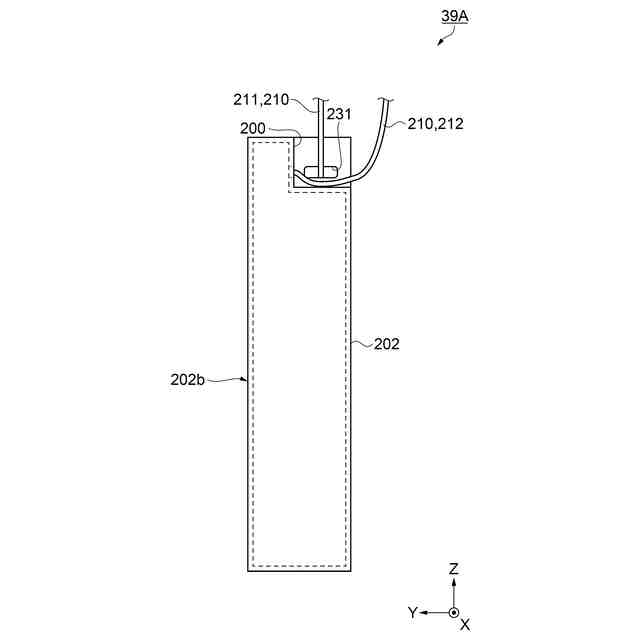

電装ボックスの構成を示す側面図。
【発明を実施するための形態】
【０００７】
以下の実施形態では、乾式にて古紙などの紙片を再生するシート製造装置１を例示し、図面を参照して説明する。本発明のシート製造装置１は、乾式であることに限定されず、湿式であってもよい。なお、本明細書において乾式とは、液体中で実施されずに、大気などの空気中で実施されることをいう。
【０００８】
以下の各図においては、互いに直交する３つの軸を、Ｘ軸、Ｙ軸、及び、Ｚ軸として説明する。また、Ｘ軸に沿う方向を「Ｘ方向」、Ｙ軸に沿う方向を「Ｙ方向」、Ｚ軸に沿う方向を「Ｚ方向」とし、矢印の方向が＋方向であり、＋方向と反対の方向を－方向とする。なお、Ｚ軸は鉛直方向に沿う仮想軸であって＋Ｚ方向を上方とし、－Ｚ方向を下方とする。－Ｚ方向は重力が作用する方向である。また、シート製造装置１において、原料、ウェブ、及び、シートなどの搬送方向の先を下流、搬送方向を遡る側を上流ということもある。図示の便宜上、各部材の大きさを実際とは異ならせている。
【０００９】
図１を参照しながら、シート製造装置１の構成を説明する。
【００１０】
図１に示すように、シート製造装置１は、第１ユニット群１０１、第２ユニット群１０２、及び、第３ユニット群１０３を有する。シート製造装置１は、各ユニット群１０１，１０２，１０３を統合的に駆動させる駆動部を有する。なお、原料Ｃ、シートＰ３、スリット片Ｓ、及び、端材などが移動する方向を白抜きの矢印で示している。
（【００１１】以降は省略されています）
