公開番号2025091696
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207106
出願日2023-12-07
発明の名称締結部品
出願人株式会社タンガロイ
代理人個人,個人,個人,個人
主分類B23C 5/26 20060101AFI20250612BHJP(工作機械;他に分類されない金属加工)
要約【課題】六角穴へ六角レンチを挿し込む際及び六角穴へ挿し込んだ六角レンチを回す際の変形を効果的に抑制可能な締結部品を提供する。

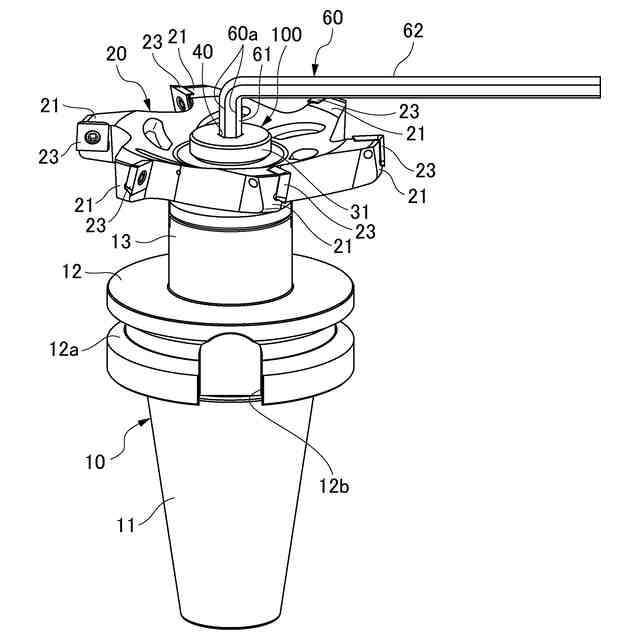

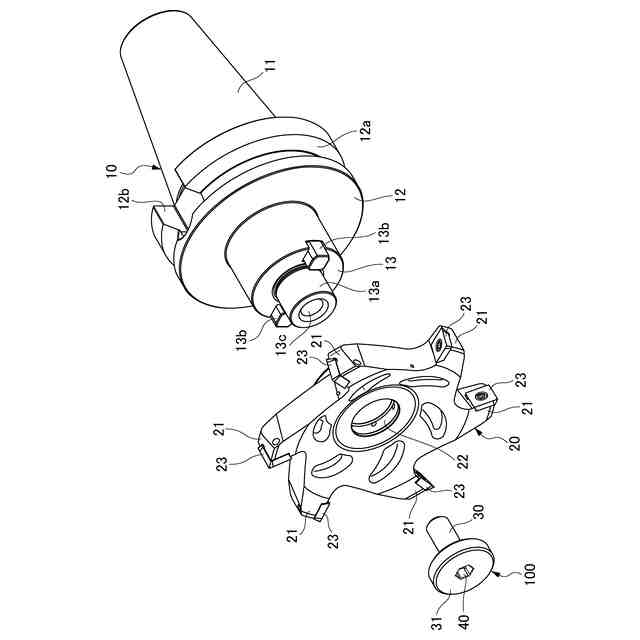

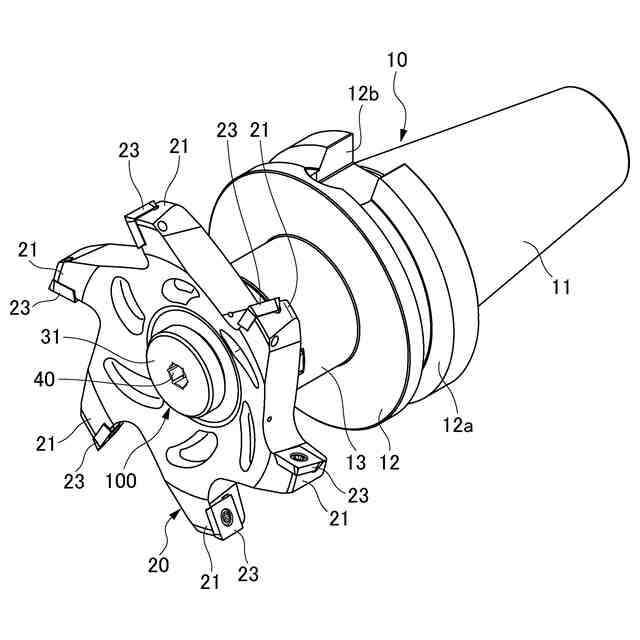

【解決手段】アーバ10に締結されて回転切削工具であるカッタ20をアーバ10に固定する締結部品100であって、アーバ10のめねじ13cに螺合される軸部30と、アーバ10への締結側と反対側の端面における軸中心AXに形成されて六角レンチ60が挿し込み可能な六角穴40と、を備え、六角穴40は、上面視において、六角レンチ60との接触部に凸円弧形状の上面凸円弧部51を有し、側面視において、凸円弧形状の側面凸円弧部52を有する。

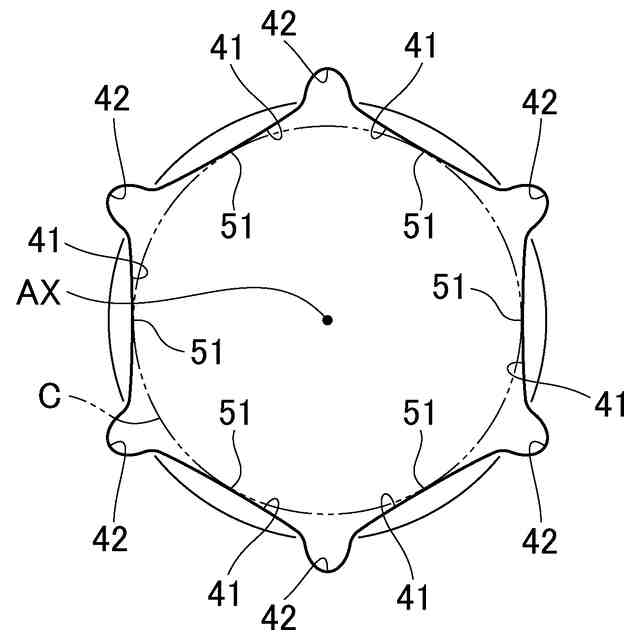

【選択図】図7
特許請求の範囲【請求項１】
アーバに締結されて回転切削工具を前記アーバに固定する締結部品であって、

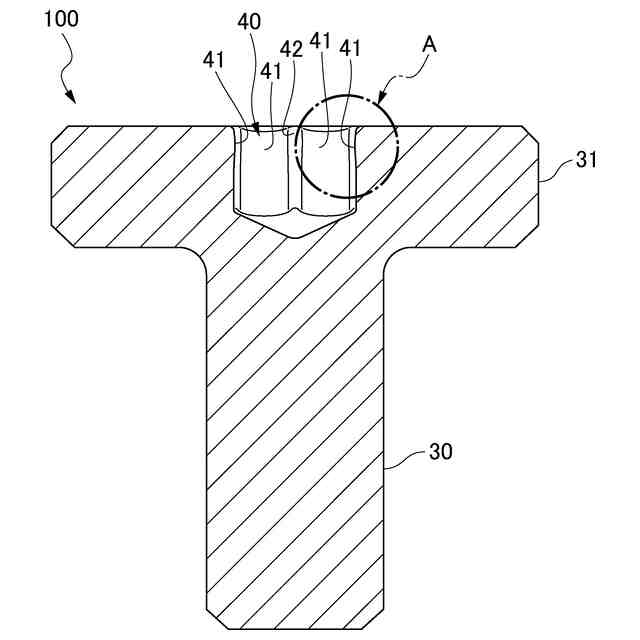

前記アーバのめねじに螺合される軸部と、

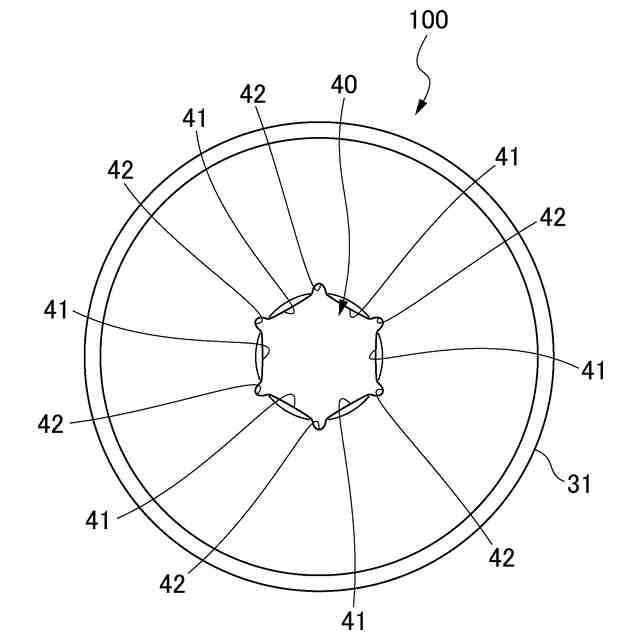

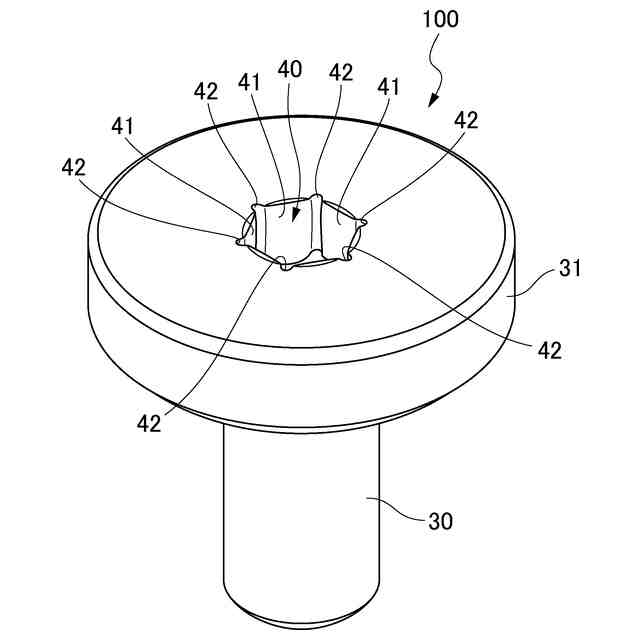

前記アーバへの締結側と反対側の端面における軸中心に形成されて六角レンチが挿し込み可能な六角穴と、
を備え、
前記六角穴は、上面視において、前記六角レンチとの接触部に凸円弧形状の上面凸円弧部を有し、側面視において、凸円弧形状の側面凸円弧部を有する、
締結部品。
続きを表示（約 390 文字）【請求項２】
前記上面凸円弧部は、前記六角穴の内接円の直径よりも大きい円弧を有している、
請求項１に記載の締結部品。
【請求項３】
前記側面凸円弧部は、前記上面凸円弧部よりも大きい円弧を有している、
請求項１に記載の締結部品。
【請求項４】
前記側面凸円弧部における前記六角穴の軸中心に最も近い点は、前記六角穴の深さの半分以下の位置に配置されている、
請求項１に記載の締結部品。
【請求項５】
前記側面凸円弧部は、少なくとも２つの凸円弧部からなる、
請求項１に記載の締結部品。
【請求項６】
前記側面凸円弧部は、少なくとも２つの凸円弧部からなり、
前記六角穴の軸中心に最も近い凸円弧部は、他の凸円弧部より大きな円弧を有する、
請求項１に記載の締結部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、締結部品に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
正面フライス、シェルエンドミル、ボーリングカッタ、サイドカッタ等の回転切削工具をアーバに固定する締結部品としては、六角穴付きボルトを使用することが知られている。この締結部品は、六角穴に六角レンチを挿し込んで回すことにより、アーバに対する締結及び締結の解除が行われる。この六角穴付きボルトの六角穴の形状には、例えば、特許文献１，２で開示されたものがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－９７２１７号公報
特開２０１３－１１３３０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記の締結部品では、六角穴に六角レンチが挿し込まれる際に、六角レンチが傾いていると、六角穴の内壁面に六角レンチの先端部が接触する。これにより、六角穴の内壁面または六角レンチに変形が生じるおそれがある。このため、締結部品としては、六角穴の内壁面や六角レンチの変形を抑えるために、六角穴の形状のさらなる改善が望まれている。
【０００５】
本発明は、上記事情に鑑みてなされたもので、六角穴へ六角レンチを挿し込む際及び六角穴へ挿し込んだ六角レンチを回す際の変形を効果的に抑制可能な締結部品を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る締結部品は、アーバに締結されて回転切削工具をアーバに固定する締結部品であって、アーバのめねじに螺合される軸部と、アーバへの締結側と反対側の端面における軸中心に形成されて六角レンチが挿し込み可能な六角穴と、を備え、六角穴は、上面視において、六角レンチとの接触部に凸円弧形状の上面凸円弧部を有し、側面視において、凸円弧形状の側面凸円弧部を有する構成とされている。
【０００７】
上記構造の締結部品では、六角穴は、上面視において、六角レンチとの接触部に凸円弧形状の上面凸円弧部を有している。例えば、六角穴が上面視で直線となっていると、六角レンチによる締め付け時に、六角レンチのエッジ部が六角穴の内壁面に接触してエッジ部または六角穴が凹むおそれがある。上面視において、六角レンチとの接触部に凸円弧形状の上面凸円弧部を有することにより、内壁面と六角レンチとの接触面積が大きくなり、接触部の応力が緩和され、エッジ部や内壁面の凹みなどの変形の発生を抑制できる。

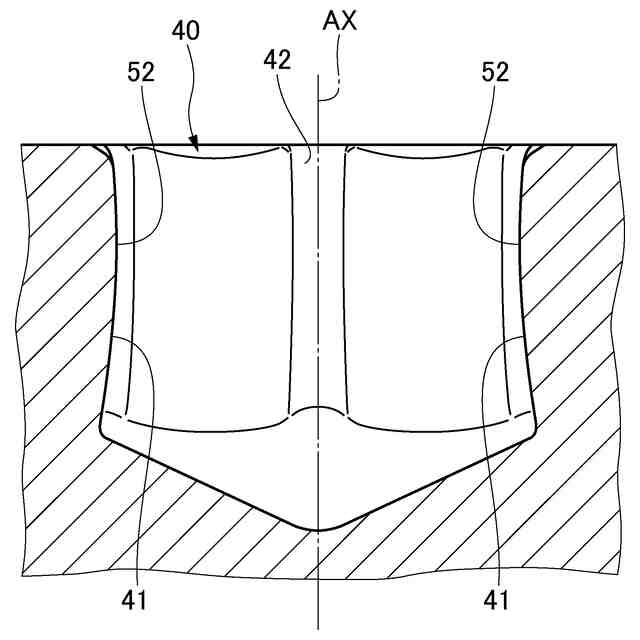

また、上記構造の締結部品では、六角穴は、側面視において、凸円弧形状の側面凸円弧部を有している。例えば、六角穴が側面視で直線となっていると、六角レンチが斜めに挿し込まれた際に、六角レンチの先端部が内壁面に干渉し、六角レンチの先端部または六角穴が凹むおそれがある。側面視において、凸円弧形状の側面凸円弧部を有することにより、六角レンチを六角穴の奥へ円滑に案内し、六角穴の内壁面への六角レンチの先端部の接触による六角レンチまたは六角穴の凹みなどの変形の発生を抑制できる。
【０００８】
上面凸円弧部は、六角穴の内接円の直径よりも大きい円弧を有していてもよい。
【０００９】
側面凸円弧部は、上面凸円弧部よりも大きい円弧を有していてもよい。
【００１０】

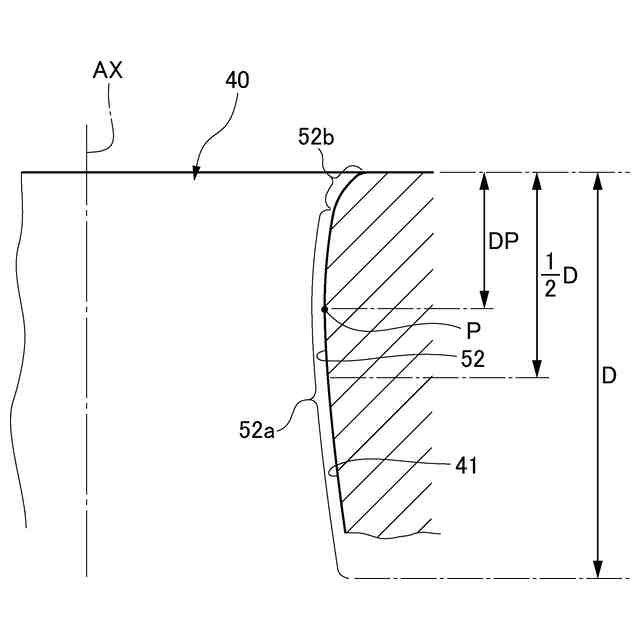

側面凸円弧部における六角穴の軸中心に最も近い点は、六角穴の深さの半分以下の位置に配置されていてもよい。
（【００１１】以降は省略されています）
