特許ウォッチ

公開番号2025095026
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023210775
出願日2023-12-14
発明の名称ポリアリーレンスルフィド樹脂組成物およびそれからなる成形体
出願人帝人株式会社
代理人個人
主分類C08L 81/02 20060101AFI20250619BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】押出性、低バリ性、高温クリープ特性、および難燃性に優れるポリアリーレンスルフィド樹脂組成物を提供する。
【解決手段】(A)ポリアリーレンスルフィド樹脂(A成分)および(B)熱可塑性樹脂(B成分)からなる樹脂成分100重量部に対し、(C)繊維状強化材(C成分)10～150重量部、(D)反応性官能基を有するシラン系化合物(D成分)0.01～3重量部および(E)ベーマイト(E成分)1～30重量部を含有し、樹脂成分100重量部中のB成分の含有量が10～50重量部であることを特徴とするポリアリーレンスルフィド樹脂組成物。
【選択図】なし
特許請求の範囲【請求項１】
（Ａ）ポリアリーレンスルフィド樹脂（Ａ成分）および（Ｂ）熱可塑性樹脂（Ｂ成分）からなる樹脂成分１００重量部に対し、（Ｃ）繊維状強化材（Ｃ成分）１０～１５０重量部、（Ｄ）反応性官能基を有するシラン系化合物（Ｄ成分）０．０１～３重量部および（Ｅ）ベーマイト（Ｅ成分）１～３０重量部を含有し、樹脂成分１００重量部中のＢ成分の含有量が１０～５０重量部であることを特徴とするポリアリーレンスルフィド樹脂組成物。
続きを表示（約 510 文字）【請求項２】
Ｂ成分がポリカーボネート樹脂、ポリエーテルスルホン樹脂およびポリエチレンナフタレート樹脂からなる群より選ばれる少なくとも１種の熱可塑性樹脂であることを特徴とする請求項１記載のポリアリーレンスルフィド樹脂組成物。
【請求項３】
Ｄ成分の反応性官能基がメルカプト基であることを特徴とする請求項１または２記載のポリアリーレンスルフィド樹脂組成物。
【請求項４】
Ｅ成分が立方体状または板状のベーマイトであることを特徴とする請求項１または２記載のポリアリーレンスルフィド樹脂組成物。
【請求項５】
Ｃ成分がガラス繊維および炭素繊維からなる群より選ばれる少なくとも１種の繊維状強化材であることを特徴とする請求項１または２記載のポリアリーレンスルフィド樹脂組成物。
【請求項６】
Ａ成分が総ナトリウム含有量が３９ｐｐｍ以下であるポリアリーレンスルフィド樹脂であることを特徴とする請求項１または２記載のポリアリーレンスルフィド樹脂組成物。
【請求項７】
請求項１または２記載のポリアリーレンスルフィド樹脂組成物からなる成形体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリアリーレンスルフィド樹脂、熱可塑性樹脂、繊維状強化材、反応性官能基を有するシラン化合物およびベーマイトからなる樹脂組成物であって、押出性、低バリ性、高温クリープ特性および難燃性に優れる樹脂組成物およびそれからなる成形体に関する。
続きを表示（約 4,000 文字）【背景技術】
【０００２】
ポリアリーレンスルフィド樹脂は、耐薬品性、耐熱性および機械的特性などに優れるエンジニアリングプラスチックである。このため、ポリアリーレンスルフィド樹脂は、電気電子部品、車両関連部品、航空機部品および住設機器部品として広く利用されている。しかしながらポリアリーレンスルフィド樹脂には成形加工時にバリが発生するという問題がある。この問題を解決する手段として特許文献１には、ポリフェニレンスルフィド樹脂およびポリカーボネート樹脂を含有する樹脂組成物が開示されている。しかしながら、従来市販されているポリフェニレンスルフィド樹脂は、ポリマー重合方法の制約から、不純物としてある程度のナトリウムを含有しているために、成形加工時にポリカーボネート樹脂が著しく分解し実用性に劣るものであった。特許文献２には塩素含有量およびナトリウム含有量を低減したポリフェニレンスルフィド樹脂およびポリカーボネート樹脂からなる樹脂組成物が開示されている。特許文献３には、塩素含有量およびナトリウム含有量を低減したポリフェニレンスルフィド樹脂およびポリカーボネート樹脂にハイドロタルサイト類化合物を添加することによりポリカーボネート樹脂の分解を抑制した樹脂組成物が開示されている。特許文献２および特許文献３に開示された樹脂組成物は、ポリカーボネート樹脂の分解は抑制され、バリに関しては改善が見られるものの、ポリアリーレンスルフィド樹脂の特徴である耐熱性および難燃性に関しては評価がなされていなかった。特許文献４にはポリアリーレンスルフィド樹脂およびポリカーボネート樹脂に反応性官能基を有する化合物およびガラス繊維を添加した樹脂組成物が開示されている。特許文献４により開示された樹脂組成物は、反応性官能基を有する化合物を用いることにより、モルフォロジーを調整しポリアリーレンスルフィド樹脂にのみガラス繊維を分散させることにより耐熱性を向上させているものの、ポリアリーレンスルフィド樹脂の特徴である難燃性に関しては評価がされていなかった。
【先行技術文献】
【特許文献】
【０００３】
特開昭５１－５９９５２号公報
ＷＯ１５／１２５９７４号公報
特開２０２２－１４２２４７号公報
特開２０２２－２９１４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、押出性、低バリ性、高温クリープ特性および難燃性に優れるポリアリーレンスルフィド樹脂組成物およびそれからなる成形体を提供することである。
【課題を解決するための手段】
【０００５】
本発明者は鋭意検討を重ねた結果、ポリアリーレンスルフィド樹脂、熱可塑性樹脂および繊維状強化材からなる低バリ性に優れる樹脂組成物に、反応性官能基を有するシラン系化合物およびベーマイトを併用することにより優れた高温クリープ特性および難燃性が発現することを見出し本発明に至った。なお、メカニズムは定かではないが、反応性官能基を有するシラン系化合物がポリアリーレンスルフィド樹脂と繊維状強化材との密着性を高めることにより高温クリープ特性が向上するのに加え、反応性官能基を有するシラン系化合物がベーマイトにも作用し繊維状強化材の周囲に存在するポリアリーレンスルフィド樹脂層に選択的にベーマイトが存在するようになった結果、繊維状強化材を伝い系外に放出される可燃性ガスが効率的に抑制されたため難燃性も向上したものと推定する。
【０００６】
すなわち本発明は以下の通りである。
１．（Ａ）ポリアリーレンスルフィド樹脂（Ａ成分）および（Ｂ）熱可塑性樹脂（Ｂ成分）からなる樹脂成分１００重量部に対し、（Ｃ）繊維状強化材（Ｃ成分）１０～１５０重量部、（Ｄ）反応性官能基を有するシラン系化合物（Ｄ成分）０．０１～３重量部および（Ｅ）ベーマイト（Ｅ成分）１～３０重量部を含有し、樹脂成分１００重量部中のＢ成分の含有量が１０～５０重量部であることを特徴とするポリアリーレンスルフィド樹脂組成物。

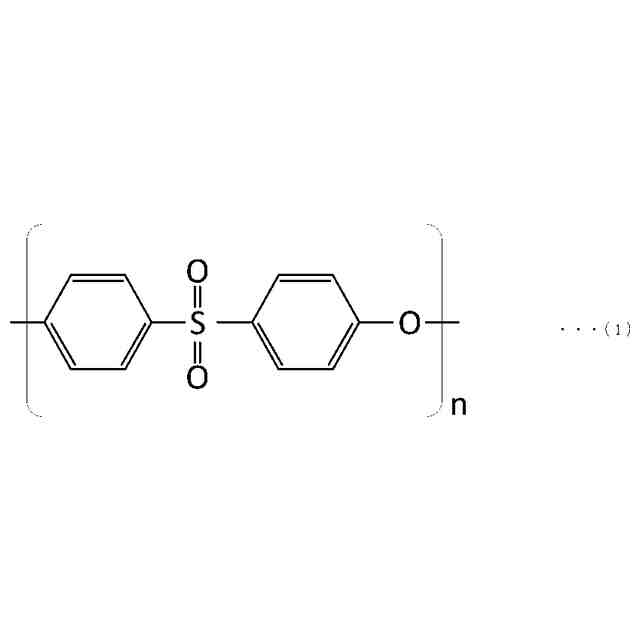

２．Ｂ成分がポリカーボネート樹脂、ポリエーテルスルホン樹脂およびポリエチレンナフタレート樹脂からなる群より選ばれる少なくとも１種の熱可塑性樹脂であることを特徴とする前項１記載のポリアリーレンスルフィド樹脂組成物。
３．Ｄ成分の反応性官能基がメルカプト基であることを特徴とする前項１または２記載のポリアリーレンスルフィド樹脂組成物。
４．Ｅ成分が立方体状または粒状のベーマイトであることを特徴とする前項１～３のいずれかに記載のポリアリーレンスルフィド樹脂組成物。
５．Ｃ成分がガラス繊維および炭素繊維からなる群より選ばれる少なくとも１種の繊維状強化材であることを特徴とする前項１～４のいずれかに記載のポリアリーレンスルフィド樹脂組成物。
６．Ａ成分が総ナトリウム含有量が３９ｐｐｍ以下であるポリアリーレンスルフィド樹脂であることを特徴とする前項１～５のいずれかに記載のポリアリーレンスルフィド樹脂組成物。
７．前項１～６のいずれかに記載のポリアリーレンスルフィド樹脂組成物からなる成形体。
【発明の効果】
【０００７】
本発明によれば、押出性、低バリ性、高温クリープ特性および難燃性に優れるポリアリーレンスルフィド樹脂組成物およびそれからなる成形体を提供することができる。本発明のポリアリーレンスルフィド樹脂組成物からなる成形体は、パソコン、タブレット、携帯電話用ハウジング、ディスプレイ、ＯＡ機器、携帯電話、携帯情報端末、ファクシミリ、コンパクトディスク、ポータブルＭＤ、携帯用ラジオカセット、ＰＤＡ（電子手帳などの携帯情報端末）、ビデオカメラ、デジタルスチルカメラ、光学機器、オーディオ、エアコン、照明機器、娯楽用品、玩具用品、その他家電製品などの電気、電子機器の筐体およびトレイやシャーシなどの内部部材やそのケース、機構部品、パネルなどの建材用途、モーター部品、オルタネーターターミナル、オルタネーターコネクター、ＩＣレギュレーター、ライトディヤー用ポテンショメーターベース、サスペンション部品、排気ガスバルブなどの各種バルブ、燃料関係、排気系または吸気系各種パイプ、エアーインテークノズルスノーケル、インテークマニホールド、各種アーム、各種フレーム、各種ヒンジ、各種軸受、燃料ポンプ、ガソリンタンク、ＣＮＧタンク、エンジン冷却水ジョイント、キャブレターメインボディー、キャブレタースペーサー、排気ガスセンサー、冷却水センサー、油温センサー、ブレーキパットウェアーセンサー、スロットルポジションセンサー、クランクシャフトポジションセンサー、エアーフローメーター、ブレーキバット磨耗センサー、エアコン用サーモスタットベース、暖房温風フローコントロールバルブ、ラジエーターモーター用ブラッシュホルダー、ウォーターポンプインペラー、タービンべイン、ワイパーモーター関係部品、ディストリビュター、スタータースィッチ、スターターリレー、トランスミッション用ワイヤーハーネス、ウィンドウオッシャーノズル、エアコンパネルスィッチ基板、燃料関係電磁気弁用コイル、ヒューズ用コネクター、バッテリートレイ、ＡＴブラケット、ヘッドランプサポート、ペダルハウジング、ハンドル、ドアビーム、プロテクター、シャーシ、フレーム、アームレスト、ホーンターミナル、ステップモーターローター、ランプソケット、ランプリフレクター、ランプハウジング、ブレーキピストン、ノイズシールド、ラジエターサポート、スペアタイヤカバー、シートシェル、ソレノイドボビン、エンジンオイルフィルター、点火装置ケース、アンダーカバー、スカッフプレート、ピラートリム、プロペラシャフト、ホイール、フェンダー、フェイシャー、バンパー、バンパービーム、ボンネット、エアロパーツ、プラットフォーム、カウルルーバー、ルーフ、インストルメントパネル、スポイラーおよび各種モジュールなどの自動車、二輪車関連部品、部材および外板やランディングギアポッド、ウィングレット、スポイラー、エッジ、ラダー、エレベーター、フェイリング、リブなどの航空機関連部品、部材および外板、風車の羽根などにおいて幅広く有用である。なかでも、高温クリープ特性に優れることから、コンピューター、ノートブック、ラックマウントサーバーおよびハイブリッド自動車や電気自動車等に用いられる冷却用のファンモーター用部材として好適に使用することができる。
【０００８】
以下、本発明の詳細について説明する。
【０００９】
＜Ａ成分：ポリアリーレンスルフィド樹脂＞
本発明のＡ成分として使用されるポリアリーレンスルフィド樹脂としては、ポリアリーレンスルフィド樹脂と称される範疇に属するものであれば如何なるものを用いてもよい。
【００１０】
ポリアリーレンスルフィド樹脂としては、その構成単位として、例えばｐ－フェニレンスルフィド単位、ｍ－フェニレンスルフィド単位、ｏ－フェニレンスルフィド単位、フェニレンスルフィドスルホン単位、フェニレンスルフィドケトン単位、フェニレンスルフィドエーテル単位、ジフェニレンスルフィド単位、置換基含有フェニレンスルフィド単位、分岐構造含有フェニレンスルフィド単位等よりなるものを挙げることができ、その中でも、ｐ－フェニレンスルフィド単位を７０モル％以上含有しているものが好ましく、９０モル％以上含有しているものがより好ましく、ポリ（ｐ－フェニレンスルフィド）がさらに好ましい。

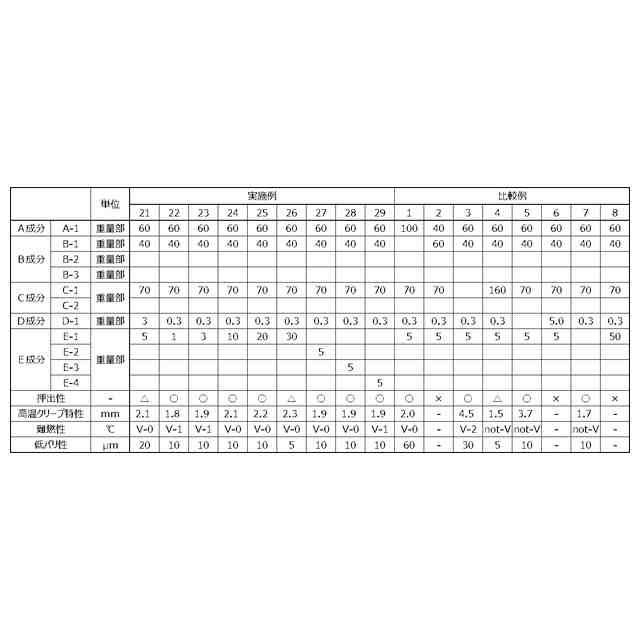

（【００１１】以降は省略されています）

関連特許
