特許ウォッチ

公開番号2025095230
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211098
出願日2023-12-14
発明の名称金属及び電子装置
出願人千住金属工業株式会社
代理人個人,個人
主分類B23K 35/26 20060101AFI20250619BHJP(工作機械;他に分類されない金属加工)
要約【課題】Gaを含有し、液体金属を含有しつつも、酸化しにくい金属等を提供する。
【解決手段】本発明のある態様による金属は、2～30質量%のSn、0.01～2質量%のZn、0.01～30質量%のBi及び残部がGaからなる35℃で液体金属又は液体金属及び固体金属を含む。本発明の別の態様による金属は、1～35質量%のIn、5～20質量%のSn、0.01～2質量%のZn、0.01～30質量%のBi及び残部がGaからなる35℃で液体金属又は液体金属及び固体金属を含む。本発明のさらに別の態様による金属は、0～20質量%のIn、0～6質量%のSn、0.1～3.5質量%のZn、0.1～1.0質量%のBi及び残部がGaからなる35℃で液体金属又は液体金属及び固体金属を含む。
【選択図】図1
特許請求の範囲【請求項１】
２～３０質量％のＳｎ、０．０１～２質量％のＺｎ、０．０１～３０質量％のＢｉ及び残部がＧａからなる３５℃で液体金属又は液体金属及び固体金属を含む金属。
続きを表示（約 620 文字）【請求項２】
１～３５質量％のＩｎ、５～２０質量％のＳｎ、０．０１～２質量％のＺｎ、０．０１～３０質量％のＢｉ及び残部がＧａからなる３５℃で液体金属又は液体金属及び固体金属を含む金属。
【請求項３】
Ｚｎを０．５質量％未満で含有する、請求項１に記載の金属。
【請求項４】
Ｚｎを１質量％未満で含有する、請求項２に記載の金属。
【請求項５】
Ｂｉを１．５質量％以下で含有する、請求項１又は２に記載の金属。
【請求項６】
０～２０質量％のＩｎ、０～６質量％のＳｎ、０．１～３．５質量％のＺｎ、０．１～１．０質量％のＢｉ及び残部がＧａからなる３５℃で液体金属又は液体金属及び固体金属を含む金属。
【請求項７】
Ｓｎを４．５質量％以下で含有する、請求項６に記載の金属。
【請求項８】
残部が一部のＧａに代えて、Ａｇ、Ｓｂ、Ｃｕ、Ｆｅ、Ａｌ、Ａｓ、Ｎｉ、Ａｕ、Ｔｉ、Ｃｒ、Ｌａ、Ｍｇ、Ｍｎ、Ｃｏ、Ｇｅ、Ｇａ、Ｃｄ、Ｐｂ、Ｐ、Ｓ及びＳｉのいずれか１つ以上をさらに含有する、請求項１乃至３、６及び７のいずれか１項に記載の金属。
【請求項９】
放熱材料として用いられる請求項１乃至３、６及び７のいずれか１項に記載の金属。
【請求項１０】
請求項１乃至３、６及び７のいずれか１項に記載の金属が放熱材料として用いられた電子装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、金属及び当該金属を用いた電子装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来から液体金属の提供が試みられており、例えば特許文献１では、共晶ガリウム合金と、ガリウム合金内にマイクロ構造として分布する酸化ガリウムシートとを備え、共晶ガリウム合金と酸化ガリウムとの混合物は、重量パーセント（ｗｔ％）で約５９．９％から約９９．９％の共晶ガリウム合金と、ｗｔ％で約０．１％から約２．０％の酸化ガリウムとを有する、導電性ずり減粘ゲル組成の提供が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１９－５１６２０８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
液体金属は放熱効果が高いことから、特にはんだや導電性接着剤では昨今注目を集めている。他方、特許文献１で開示されているようなＧａを含有する液体金属を含む金属では、Ｇａが酸化しやすいという性質のもと、水素を発生しながら酸化物が成長する事により、形状変化や放熱性が低下するという問題がある。特に高温高湿下では、Ｇａが選択的に酸化する傾向が強くなる。
【０００５】
本発明では、Ｇａを含有し、液体金属を含有しつつも、酸化しにくい金属や当該金属を用いた電子装置を提供する。
【課題を解決するための手段】
【０００６】
［概念１］
本発明による金属は、
２～３０質量％のＳｎ、０．０１～２質量％のＺｎ、０．０１～３０質量％のＢｉ及び残部がＧａからなる３５℃で液体金属又は液体金属及び固体金属を含んでもよい。
【０００７】
［概念２］
本発明による金属は、
１～３５質量％のＩｎ、５～２０質量％のＳｎ、０．０１～２質量％のＺｎ、０．０１～３０質量％のＢｉ及び残部がＧａからなる３５℃で液体金属又は液体金属及び固体金属を含んでもよい。
【０００８】
［概念３］
概念１による金属において、
Ｚｎを０．５質量％未満で含有してもよい。
【０００９】
［概念４］
概念２による金属において、
Ｚｎを１質量％未満で含有してもよい。
【００１０】
［概念５］
概念１乃至４のいずれか１つによる金属において、
Ｂｉを１．５質量％以下で含有してもよい。

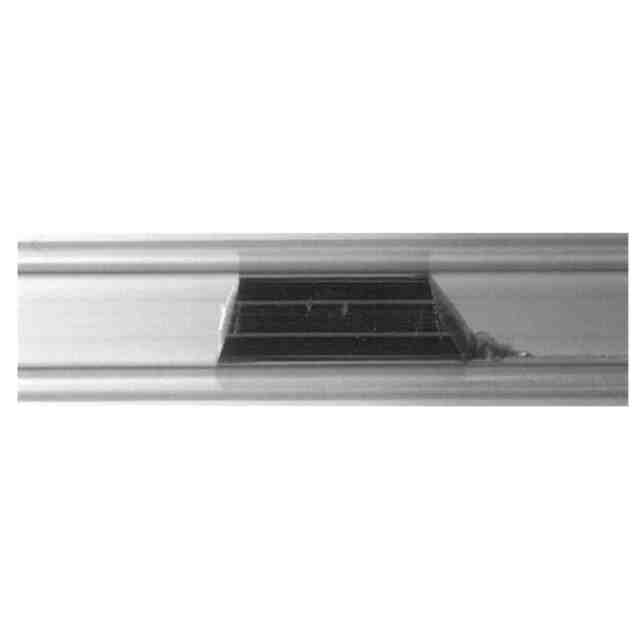

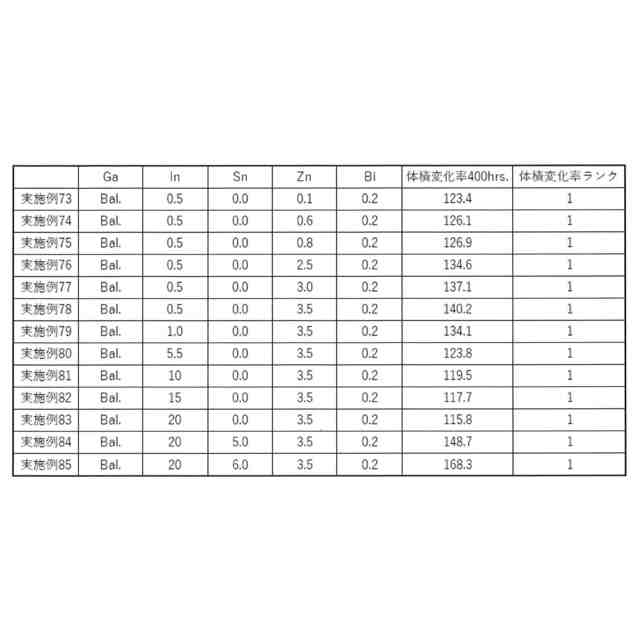

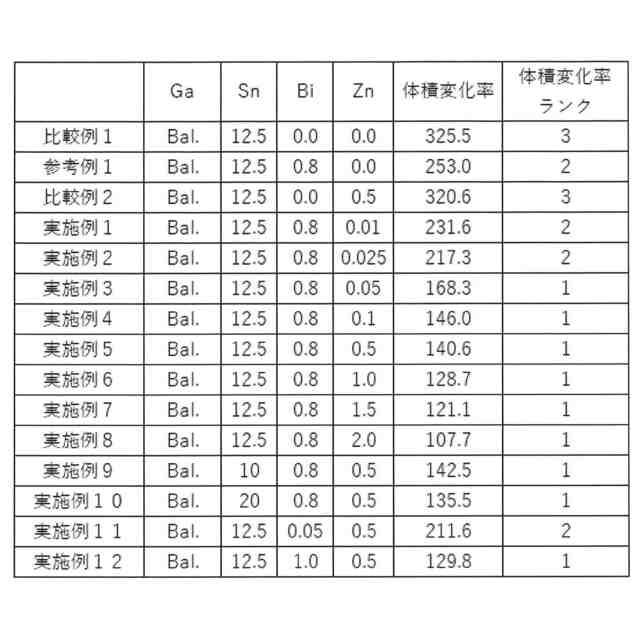

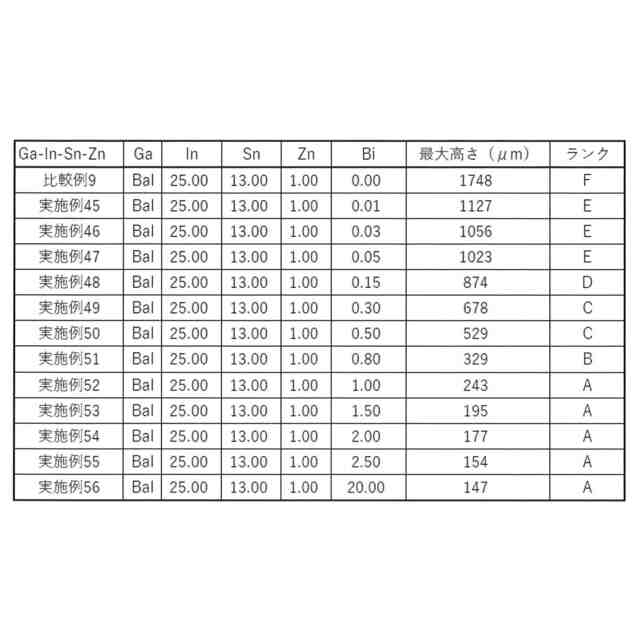

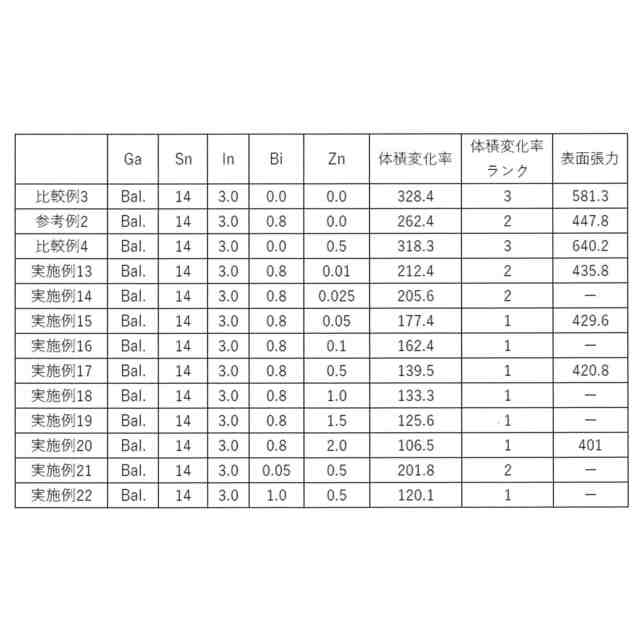

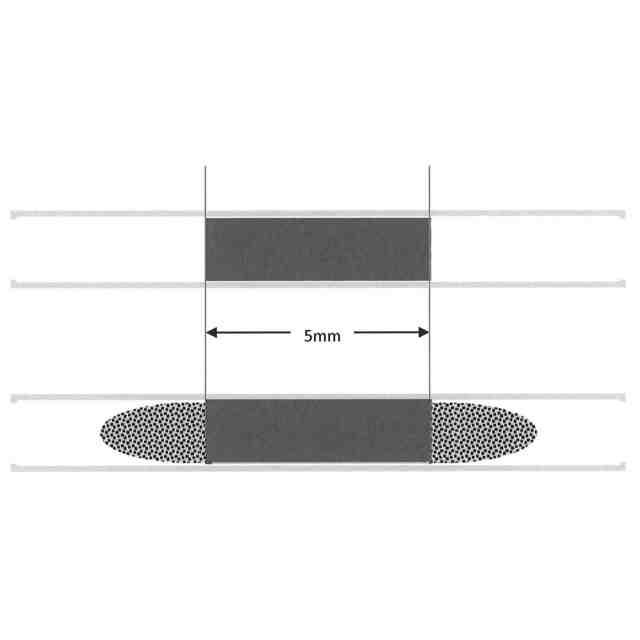

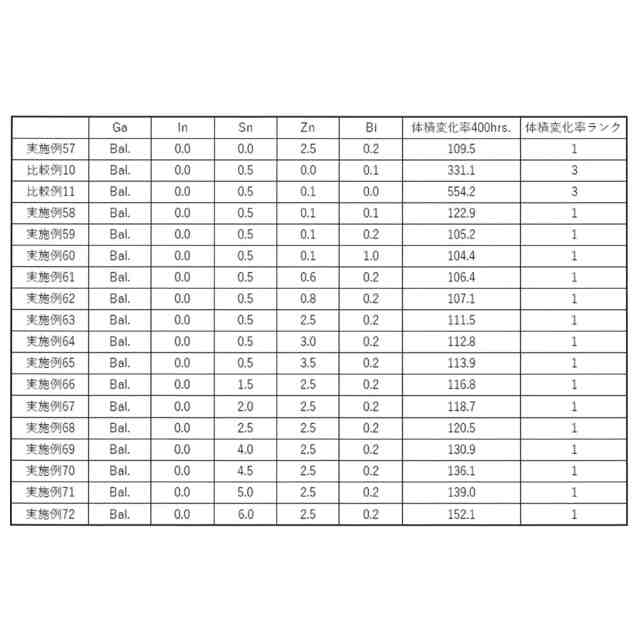

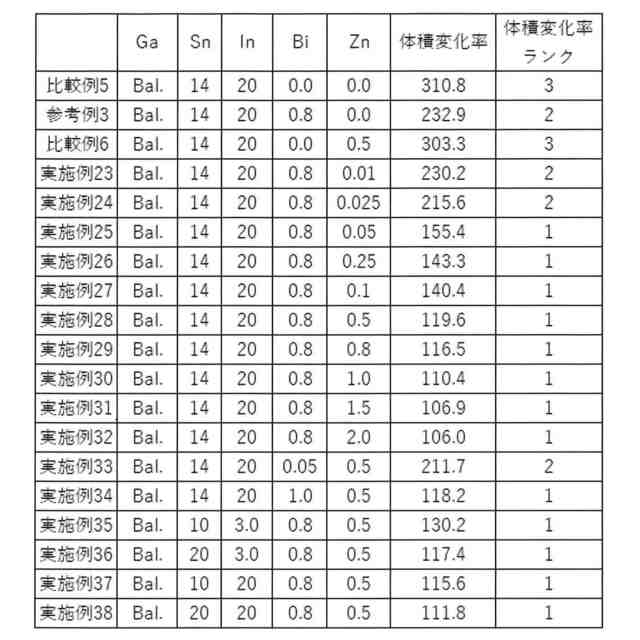

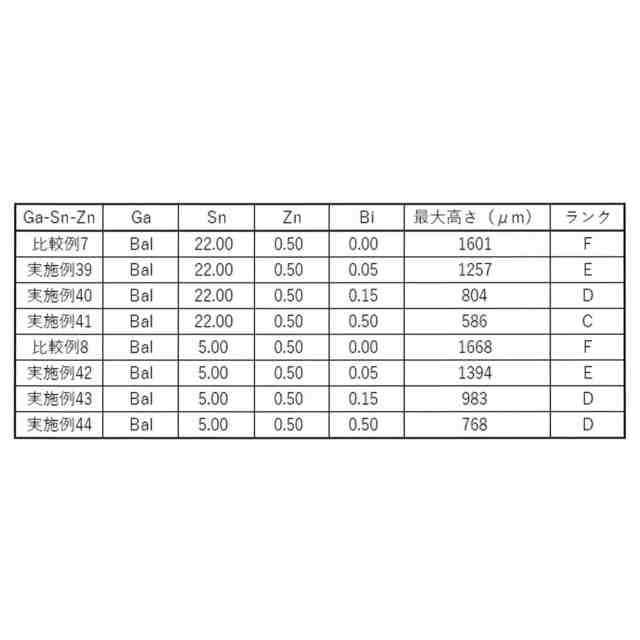

（【００１１】以降は省略されています）

関連特許
