特許ウォッチ

公開番号2025096576
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025066805,2021015859
出願日2025-04-15,2021-02-03
発明の名称紡績糸及びそれを用いた速乾性生地並びに速乾性衣料
出願人倉敷紡績株式会社
代理人弁理士法人池内アンドパートナーズ
主分類D02G 3/02 20060101AFI20250619BHJP(糸;糸またはロープの機械的な仕上げ;整経またはビーム巻き取り)
要約【課題】綿繊維を代表とするセルロース繊維に速乾性を付与し、環境面及び着心地及び耐洗濯性に優れた紡績糸及びそれを用いた速乾性生地並びに速乾性衣料を提供する。
【解決手段】セルロース繊維を含む紡績糸であって、速乾性付与モノマーがグラフト結合したセルロース繊維と、未速乾性加工セルロース繊維を含み、前記紡績糸は、混紡紡績糸又は芯鞘型紡績糸である。本発明の速乾性生地は、前記紡績糸を含み、編み物及び織物から選ばれる少なくとも一つでの生地であり、速乾性を有する。本発明の速乾性衣料は、前記速乾性生地で縫製した衣料であり、弾性糸が身体の周囲方向に配置されている。速乾性は一例として、少なくとも2以上のエチレン性不飽和二重結合を含むシリコーン系化合物、又は少なくとも2以上のエチレン性不飽和二重結合とアルコキシ基を含む化合物等が、電子線照射によりコットン繊維にグラフト結合させることにより発現する。
【選択図】図1
特許請求の範囲【請求項１】
セルロース繊維を含む紡績糸であって、
速乾性付与モノマーがグラフト結合したセルロース繊維と、未速乾性加工セルロース繊維を含み、
前記紡績糸は、混紡紡績糸又は芯鞘型紡績糸であることを特徴とする紡績糸。
続きを表示（約 900 文字）【請求項２】
前記速乾性付与モノマーがグラフト結合したセルロース繊維は、電子線照射により速乾性付与モノマーがグラフト結合されているセルロース繊維である請求項１に記載の紡績糸。
【請求項３】
前記速乾性付与モノマーは、少なくとも２以上のエチレン性不飽和二重結合を含むシリコーン系化合物、及び少なくとも２以上のエチレン性不飽和二重結合とアルコキシ基を含む化合物から選ばれる少なくとも一つの化合物である請求項１又は２に記載の紡績糸。
【請求項４】
前記セルロース繊維はコットンである請求項１～３のいずれか１項に記載の紡績糸。
【請求項５】
請求項１～４のいずれか１項に記載の紡績糸を含む生地であって、
前記生地は編み物及び織物から選ばれる少なくとも一つでの生地であり、吸水性及び速乾性を有することを特徴とする吸水速乾性生地。
【請求項６】
前記生地を１００質量％としたとき、前記速乾性付与モノマーがグラフト結合したセルロース繊維は５～４０質量％であり、前記未速乾性加工セルロース繊維は６０～９５質量％含まれている請求項５に記載の吸水速乾性生地。
【請求項７】
前記生地を１００質量％としたとき、前記速乾性付与モノマーがグラフト結合したセルロース繊維は５～４０質量％であり、前記未速乾性加工セルロース繊維は５７～９２質量％であり、さらに弾性糸（Ｃ）は３～１５質量％を含む請求項５に記載の吸水速乾性生地。
【請求項８】
前記生地は編み物であり、生地を構成する編み糸割合は、糸３本に対して１～２本は前記混紡又は芯鞘型紡績糸であり、残りの糸は未速乾性加工糸である請求項５～７のいずれか１項に記載の吸水速乾性生地。
【請求項９】
請求項５～８のいずれかに記載の速乾性生地で縫製した衣料であり、弾性糸が身体の周囲方向に配置されていることを特徴とする吸水速乾性衣料。
【請求項１０】
前記衣料はインナー衣料であり、シャツ又はパンツである請求項９に記載の吸水速乾性衣料。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コットン等のセルロース繊維を主要繊維糸とする紡績糸及びそれを用いた速乾性生地並びに該速乾性生地を用いた速乾衣料に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
綿繊維に代表される天然セルロース繊維は、環境に優しく、しかも風合いや染色性、吸水性等にも優れているため、種々の衣料に幅広く使用されている。しかし、綿繊維は、吸収した水分の蒸発が遅いため、一旦汗を吸うと、なかなか乾燥しない等の点が問題になっている。
【０００３】
従来、綿繊維を含む吸水性かつ乾燥性も優れる、いわゆる吸水速乾性繊維としては、特許文献１～５のようなものが見られる。特許文献１には、例えばグリオキザール系樹脂のようなセルロース反応型樹脂を加工したセルロース系繊維の速乾加工方法が開示されている。特許文献２には、最外層がポリエステル繊維のような疎水性繊維で構成されており、内層及び／又は中間層はセルロースマルチフィラメント繊維で構成されている布帛が開示されている。特許文献３には、芯部が例えばレーヨン、キュプラのような公定水分率３．５％以上の繊維から構成され、鞘部が例えばポリエステル繊維のような公定水分率１．０％以下の繊維から構成される芯鞘型複合糸を用いた織編物が開示されている。また、特許文献４には、綿からなる芯部繊維と、綿からなる鞘部繊維を有する複重層紡績糸で構成された吸水速乾性編地であって、撚係数が３．０～５．５である芯部繊維を鞘部繊維により撚係数２．５～４．０で同方向へ加撚したものが開示されている。さらに、特許文献５には、吸湿性に優れた天然繊維からなる吸湿性繊維糸と、非吸湿性の合成繊維で構成されたマルチフィラメントからなる非吸湿性マルチフィラメント糸との２種類の編糸を用いた速乾性編地も開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開昭６１－２０７６７２号公報
特開平１０－２５６３７号公報
特開２００２－２６６２０７号公報
特開２０１５－６７９２７号公報
特許２００１－２８８６５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、これらの繊維は合成繊維、主に合成繊維、特にポリエステル繊維が使用されるため、綿繊維とポリエステル繊維との染色性は異なり、均一な染色が難しく、風合い的にも最適とは言えない。さらに、一般的なポリエステル繊維が主素材として多く使用されるが、自然に分解されることはないので、使用後に廃棄の問題が生じる。また、綿繊維に樹脂加工を施したものや芯に強撚の撚りをかけたものは、その風合い及び耐洗濯性に課題がある。
近年、国連が定めた持続可能な開発目標(Sustainable Development Goals: SDGs)の観点から、肌着等のインナー衣料として綿繊維（コットン）が見直されているが、コットン自体を主素材として風合い及び耐洗濯性に優れるとともに速乾性を付与した技術は見出されていない。
【０００６】
本発明は、前記従来の問題を解決するため、綿繊維（コットン）を代表とするセルロース繊維に速乾性を付与し、環境面と共に吸水性、着心地及び耐洗濯性に優れた紡績糸及びそれを用いた吸水速乾性生地並びに吸水速乾性衣料を提供する。
【課題を解決するための手段】
【０００７】
本発明の紡績糸は、セルロース繊維を含む紡績糸であって、速乾性付与モノマーがグラフト結合したセルロース繊維と、未速乾性加工セルロース繊維を含み、前記紡績糸は、混紡紡績糸又は芯鞘型紡績糸であることを特徴とする。なお、本発明における未速乾性加工とは、先行技術に挙げたようなセルロース繊維に対する速乾性加工を施さないことを意味している。
【０００８】
本発明の速乾性生地は、前記の紡績糸を含む生地であって、前記生地は編み物及び織物から選ばれる少なくとも一つでの生地であり、速乾性を有することを特徴とする。
【０００９】
本発明の速乾性衣料は、前記の速乾性生地で縫製した衣料であり、弾性糸が身体の周囲方向に配置されていることを特徴とする。
【発明の効果】
【００１０】
本発明は、速乾性付与モノマーがグラフト結合したセルロース繊維と、未速乾性加工セルロース繊維を含み、前記紡績糸は、混紡紡績糸又は芯鞘型紡績糸であることにより、綿繊維（コットン）を代表とするセルロース繊維に速乾性を付与し、環境面及び着心地及び耐洗濯性に優れた紡績糸及びそれを用いた速乾性生地並びに速乾性衣料を提供できる。
【図面の簡単な説明】

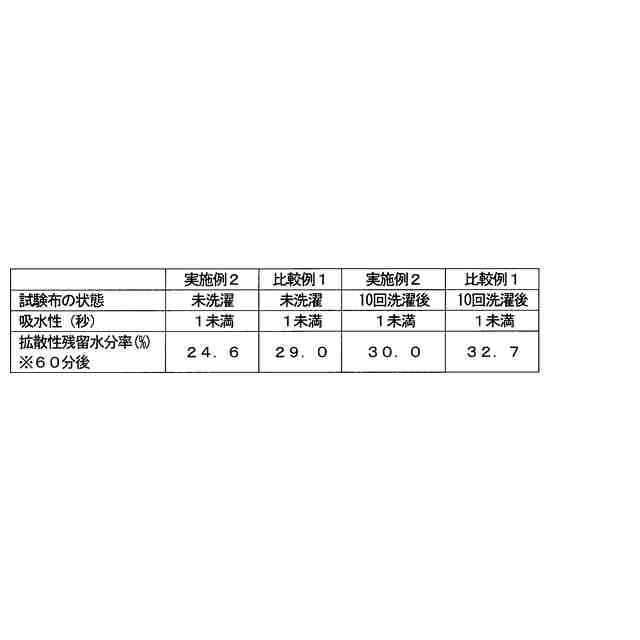

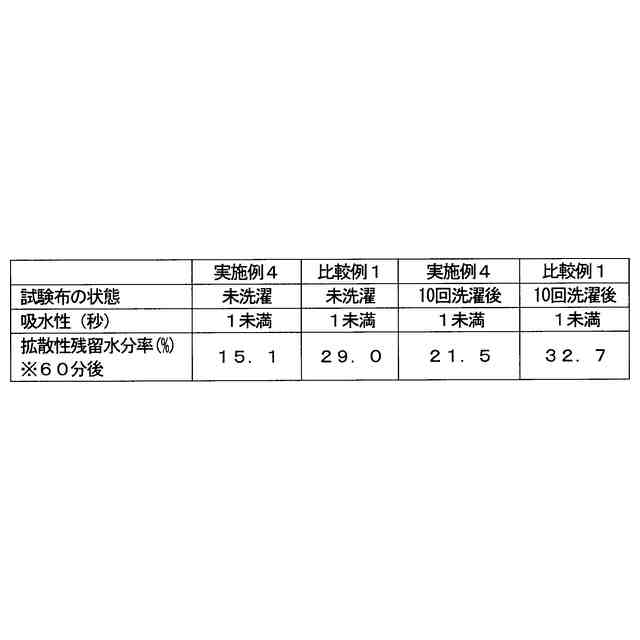

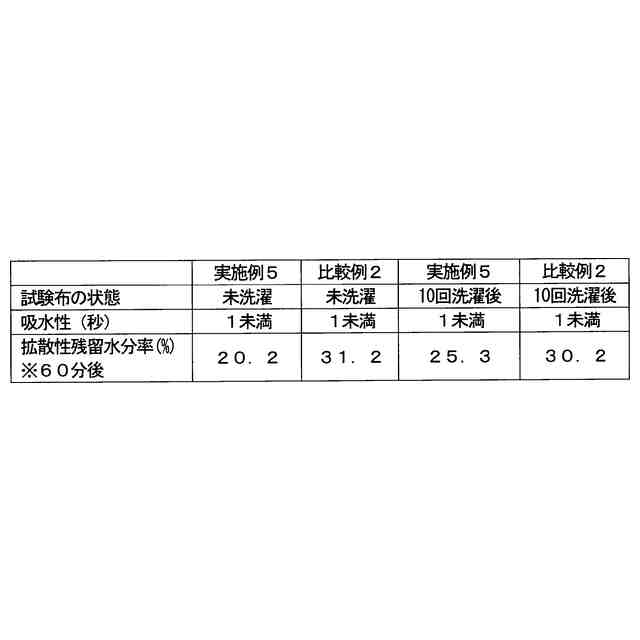

（【００１１】以降は省略されています）

関連特許
