公開番号2025099190
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215642
出願日2023-12-21
発明の名称共有メモリ制御プログラム、共有メモリ制御方法および情報処理装置
出願人富士通株式会社
代理人弁理士法人扶桑国際特許事務所
主分類G06F 9/455 20180101AFI20250626BHJP(計算;計数)
要約【課題】共有メモリ装置へのアクセスを継続可能な仮想マシンに余計な通知が行われることを抑制する。

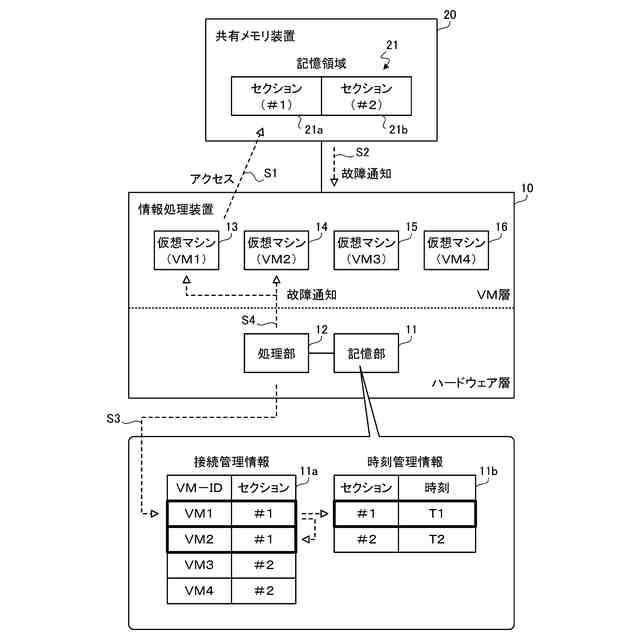

【解決手段】接続管理情報11aは、共有メモリ装置20における複数のセクションの各々に接続する仮想マシンの識別子を示す。時刻管理情報11bは、共有メモリ装置20に関する通知を、仮想マシンに対して次回実行可能な時刻を各セクションに対して保持する。処理部12は、仮想マシン13による共有メモリ装置20へのアクセスに対して共有メモリ装置20の故障が通知されると、仮想マシン13の識別子を取得する。処理部12は、仮想マシン13の識別子と接続管理情報11aとに基づいて、仮想マシン13が接続するセクション21aに接続する仮想マシン14を特定する。処理部12は、時刻管理情報11bに含まれる、セクション21aに対応する時刻に達した後に、共有メモリ装置20の故障を仮想マシン13,14に通知する。
【選択図】図1
特許請求の範囲【請求項１】
コンピュータに、

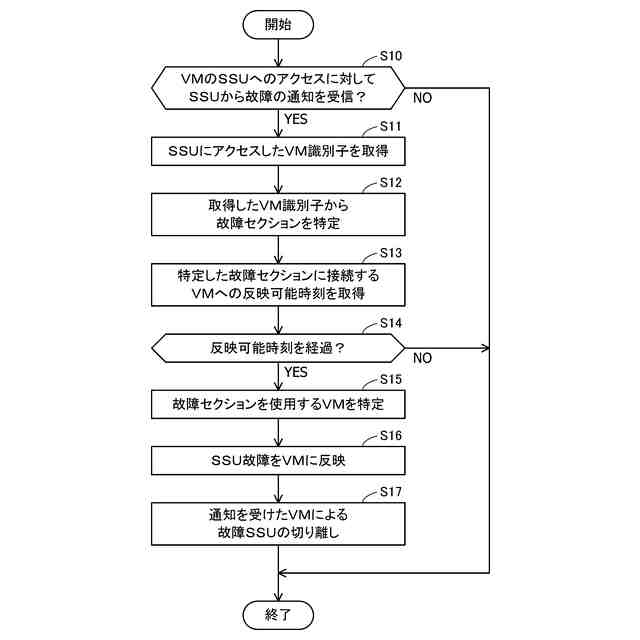

記憶領域を有する第１共有メモリ装置であって、前記記憶領域を論理的に分割した複数のセクションの各々を複数の仮想マシンにより共有可能とする前記第１共有メモリ装置への、前記複数の仮想マシンのうちの第１仮想マシンによるアクセスに対して前記第１共有メモリ装置の故障が通知されると、前記第１仮想マシンの識別子を取得し、

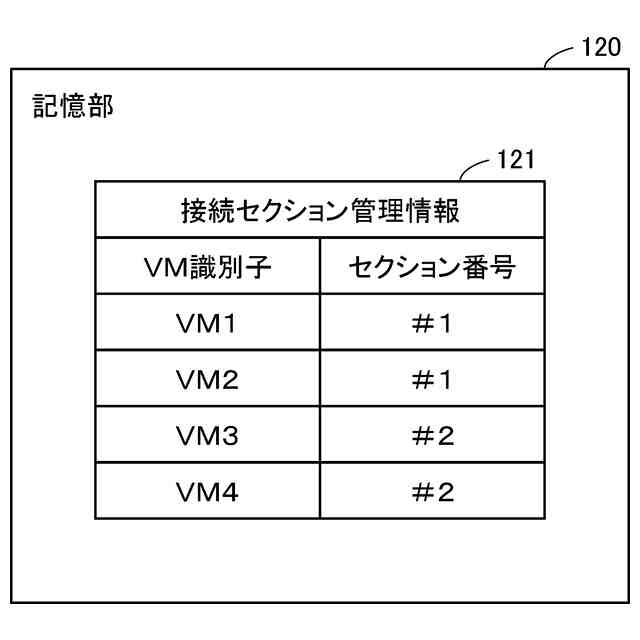

前記第１仮想マシンの識別子と前記複数のセクションの各々に接続する仮想マシンの識別子を示す接続管理情報とに基づいて、前記複数のセクションのうち、前記第１仮想マシンが接続する第１セクションに接続する第２仮想マシンを特定し、

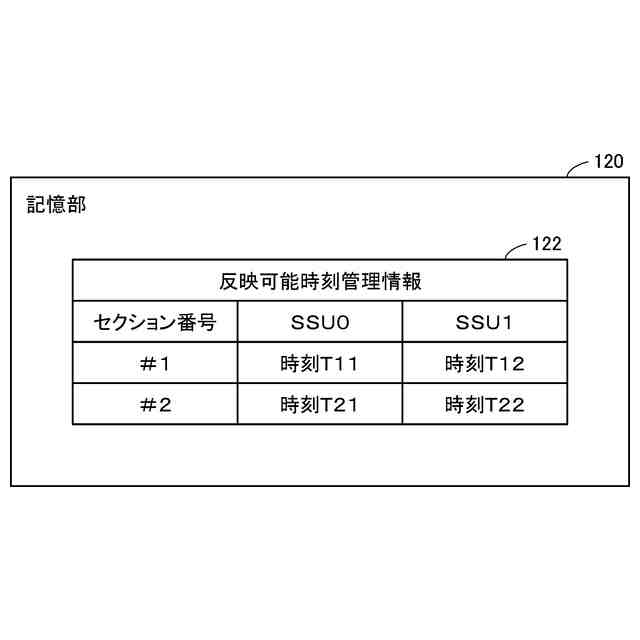

前記第１共有メモリ装置に関する通知を前記仮想マシンに対して次回実行可能な時刻を前記複数のセクションの各々に対して保持する時刻管理情報に含まれる、前記第１セクションに対応する前記時刻に達した後に、前記第１共有メモリ装置の故障を前記第１仮想マシンおよび前記第２仮想マシンに通知する、
処理を実行させる共有メモリ制御プログラム。
続きを表示（約 1,600 文字）【請求項２】
前記第１共有メモリ装置の故障を前記第１仮想マシンおよび前記第２仮想マシンに通知する際に、前記複数の仮想マシンのうちの第３仮想マシンであって、前記第１共有メモリ装置における第２セクションに接続する前記第３仮想マシンには、前記第１共有メモリ装置の故障を通知しない、
請求項１記載の共有メモリ制御プログラム。
【請求項３】
前記第１共有メモリ装置の故障を前記第１仮想マシンおよび前記第２仮想マシンに通知することで、前記第１仮想マシンおよび前記第２仮想マシンにより前記第１共有メモリ装置との接続の切り離しを実行させる、
請求項１記載の共有メモリ制御プログラム。
【請求項４】
第２共有メモリ装置における第３セクションが、前記第１セクションに保持されるデータの複製を保持しており、
前記切り離しの後、前記第１仮想マシンおよび前記第２仮想マシンの各々により前記第２共有メモリ装置の前記第３セクションに保持される前記データの複製にアクセスさせ、前記第１仮想マシンおよび前記第２仮想マシンの各々の処理を継続させる、
請求項３記載の共有メモリ制御プログラム。
【請求項５】
前記第１共有メモリ装置の故障を前記第１仮想マシンおよび前記第２仮想マシンに通知すると、前記時刻管理情報に含まれる、前記第１セクションに対応する前記時刻を更新する、
請求項１記載の共有メモリ制御プログラム。
【請求項６】

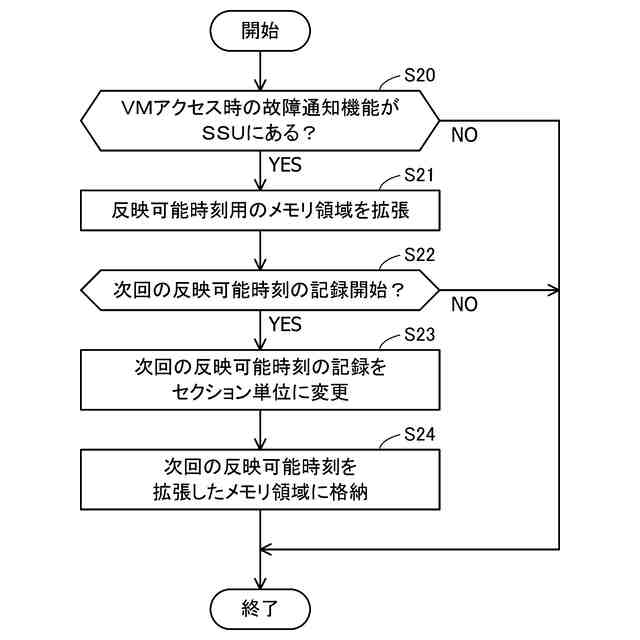

前記複数のセクションの数に応じて、前記時刻管理情報を格納するメモリ領域を拡張する、
請求項１記載の共有メモリ制御プログラム。
【請求項７】
コンピュータが、
記憶領域を有する第１共有メモリ装置であって、前記記憶領域を論理的に分割した複数のセクションの各々を複数の仮想マシンにより共有可能とする前記第１共有メモリ装置への、前記複数の仮想マシンのうちの第１仮想マシンによるアクセスに対して前記第１共有メモリ装置の故障が通知されると、前記第１仮想マシンの識別子を取得し、
前記第１仮想マシンの識別子と前記複数のセクションの各々に接続する仮想マシンの識別子を示す接続管理情報とに基づいて、前記複数のセクションのうち、前記第１仮想マシンが接続する第１セクションに接続する第２仮想マシンを特定し、
前記第１共有メモリ装置に関する通知を前記仮想マシンに対して次回実行可能な時刻を前記複数のセクションの各々に対して保持する時刻管理情報に含まれる、前記第１セクションに対応する前記時刻に達した後に、前記第１共有メモリ装置の故障を前記第１仮想マシンおよび前記第２仮想マシンに通知する、
共有メモリ制御方法。
【請求項８】
記憶領域を有する第１共有メモリ装置であって、前記記憶領域を論理的に分割した複数のセクションの各々を複数の仮想マシンにより共有可能にする前記第１共有メモリ装置における前記複数のセクションの各々に接続する仮想マシンの識別子を示す接続管理情報と、前記第１共有メモリ装置に関する通知を、前記仮想マシンに対して次回実行可能な時刻を前記複数のセクションの各々に対して保持する時刻管理情報とを記憶する記憶部と、
前記複数の仮想マシンのうちの第１仮想マシンによる前記第１共有メモリ装置へのアクセスに対して前記第１共有メモリ装置の故障が通知されると、前記第１仮想マシンの識別子を取得し、前記第１仮想マシンの識別子と前記接続管理情報とに基づいて、前記複数のセクションのうち、前記第１仮想マシンが接続する第１セクションに接続する第２仮想マシンを特定し、前記時刻管理情報に含まれる、前記第１セクションに対応する前記時刻に達した後に、前記第１共有メモリ装置の故障を前記第１仮想マシンおよび前記第２仮想マシンに通知する処理部と、
を有する情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は共有メモリ制御プログラム、共有メモリ制御方法および情報処理装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
情報処理システムでは、物理的なコンピュータ（物理マシン）上で、複数の仮想的なコンピュータ（仮想マシン）を動作させる仮想化技術が利用されている。仮想マシンには、物理マシンが備えるＣＰＵ（Central Processing Unit）の処理能力やＲＡＭ（Random Access Memory）の記憶領域が、演算のリソースとして割り振られる。
【０００３】

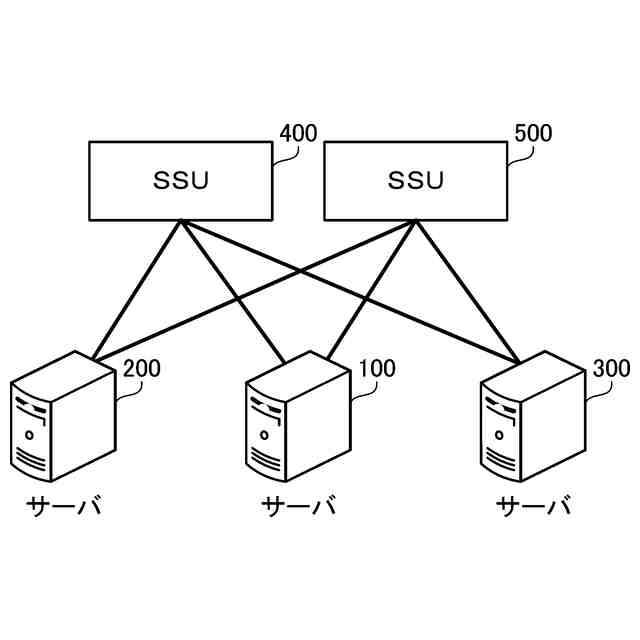

また、情報処理システムでは、物理マシンまたは仮想マシンである複数のマシンにより共有可能な記憶領域を提供する共有メモリ装置が用いられることがある。共有メモリ装置は、システム記憶装置やシステム間共有メモリと呼ばれることもある。共有メモリ装置の記憶領域は、各マシンから比較的高速にアクセス可能であり、例えば各マシンの主記憶領域として利用され得る。例えば、共有メモリ装置の一部の記憶領域を、２つのマシンで共有することで、一方のマシンを運用系とし、他方のマシンを待機系とするクラスタを構成することができ、マシン上で実行されるアプリケーションの運用の可用性の向上を図れる。
【０００４】
ここで、複数の物理マシンが共有する物理デバイスと各仮想マシンの間の利用関係の履歴を記録しておき、その履歴に基づいて複数の日時における各仮想マシンの物理デバイスの利用状況を特定する仮想環境運用支援システムの提案がある。
【０００５】
また、障害の影響範囲に物理マシンが含まれていた場合、構成制御ルールに基づく構成制御を実行し、障害の影響範囲に仮想マシンが含まれていた場合、当該構成制御の通知を該当の仮想マシンに送信する物理マシンを備える計算機システムの提案がある。
【先行技術文献】
【特許文献】
【０００６】
特開２０１３－２０６３６８号公報
国際公開第２０１５／０７２００４号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
共有メモリ装置の記憶領域は、論理的に複数の部分領域に分割され得る。部分領域はセクションと呼ばれる。例えば、物理マシン上の仮想マシンが共有メモリ装置のあるセクションを使用し、当該物理マシン上の他の仮想マシンが当該共有メモリ装置の別のセクションを使用することができる。また、共有メモリ装置の二重化または四重化などの多重化により、共有メモリ装置の故障に対する可用性の向上が図られることもある。
【０００８】
ここで、共有メモリ装置による故障の通知が共有メモリ装置単位でしか行われないことがある。例えば、共有メモリ装置において特定のセクションでアクセス不可となる局所的な故障が発生しているが別のセクションへのアクセスは正常に行える場合であっても、共有メモリ装置は、当該共有メモリ装置単位の故障の通知しか行わないことがある。この場合、物理マシンは、当該通知からは、共有メモリ装置単位でしか故障を検知できない。
【０００９】
例えば、物理マシンは当該故障の検知に応じて、接続先の共有メモリ装置の切り替え制御などのために、故障通知元の共有メモリ装置へアクセスする全ての仮想マシンに当該共有メモリ装置の故障を通知し得る。しかし、この場合、当該共有メモリ装置における正常なセクションへのアクセスを継続可能な仮想マシンにまで余計な通知が行われてしまう。
【００１０】
１つの側面では、本発明は、共有メモリ装置へのアクセスを継続可能な仮想マシンに余計な通知が行われることを抑制することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
