特許ウォッチ

公開番号2025099858
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216812
出願日2023-12-22
発明の名称建築部材及び建築部材の製造方法
出願人三商株式会社,清水建設株式会社
代理人名古屋国際弁理士法人
主分類C03C 17/23 20060101AFI20250626BHJP(ガラス;鉱物またはスラグウール)
要約【課題】遮熱性が高い建築部材及び建築部材の製造方法を提供すること。
【解決手段】建築部材は、耐熱結晶化ガラス板から成る基材と、前記基材の少なくとも一方の主面に設けられた透明膜と、を備える。前記透明膜は、けい酸ナトリウムを含む。耐熱結晶化ガラス板から成る基材の少なくとも一方の主面に、けい酸ナトリウムを含む塗料組成物を塗布することで、透明膜を形成する建築部材の製造方法。耐熱結晶化ガラス板から成る基材の少なくとも一方の主面に、けい酸ナトリウムを含む透明膜を接合する建築部材の製造方法。
【選択図】図1
特許請求の範囲【請求項１】
耐熱結晶化ガラス板から成る基材と、
前記基材の少なくとも一方の主面に設けられた透明膜と、
を備え、
前記透明膜は、けい酸ナトリウムを含む、
建築部材。
続きを表示（約 600 文字）【請求項２】
請求項１に記載の建築部材であって、
前記透明膜は、変性シリコーン樹脂をさらに含む、
建築部材。
【請求項３】
請求項１又は２に記載の建築部材であって、
前記透明膜の外側に、厚さ０．５ｍｍ以上２ｍｍ以下の外側透明膜をさらに備える、
建築部材。
【請求項４】
耐熱結晶化ガラス板から成る基材の少なくとも一方の主面に、けい酸ナトリウムを含む塗料組成物を塗布することで、透明膜を形成する、
建築部材の製造方法。
【請求項５】
請求項４に記載の建築部材の製造方法であって、
前記塗料組成物は、変性シリコーン樹脂をさらに含む、
建築部材の製造方法。
【請求項６】
耐熱結晶化ガラス板から成る基材の少なくとも一方の主面に、けい酸ナトリウムを含む透明膜を接合する、
建築部材の製造方法。
【請求項７】
請求項６に記載の建築部材の製造方法であって、
前記透明膜は、変性シリコーン樹脂をさらに含む、
建築部材の製造方法。
【請求項８】
請求項４～７のいずれか１項に記載の建築部材の製造方法であって、
前記透明膜の外側に、厚さ０．５ｍｍ以上２ｍｍ以下の外側透明膜をさらに設ける、
建築部材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は建築部材及び建築部材の製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１に耐熱結晶化ガラスが開示されている。特許文献２には、耐熱結晶化ガラスの表面に熱線反射膜を形成した部材が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平４－２２４９３８号公報
特開２００２－１２８５４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
建築部材には遮熱性が要求される。特許文献１、２に記載のガラスを建築部材に用いることが考えられる。その場合、建築部材の遮熱性が不十分である。本開示の１つの局面では、遮熱性が高い建築部材及び建築部材の製造方法を提供することが好ましい。
【課題を解決するための手段】
【０００５】
本開示の１つの局面は、耐熱結晶化ガラス板から成る基材と、前記基材の少なくとも一方の主面に設けられた透明膜と、を備え、前記透明膜は、けい酸ナトリウムを含む、建築部材である。本開示の１つの局面である建築部材は遮熱性が高い。
【０００６】
本開示の別の局面は、耐熱結晶化ガラス板から成る基材の少なくとも一方の主面に、けい酸ナトリウムを含む塗料組成物を塗布することで、透明膜を形成する、建築部材の製造方法である。本開示の別の局面である建築部材の製造方法によれば、遮熱性が高い建築部材を製造できる。
【０００７】
本開示の別の局面は、耐熱結晶化ガラス板から成る基材の少なくとも一方の主面に、けい酸ナトリウムを含む透明膜を接合する、建築部材の製造方法である。本開示の別の局面である建築部材の製造方法によれば、遮熱性が高い建築部材を製造できる。
【図面の簡単な説明】
【０００８】

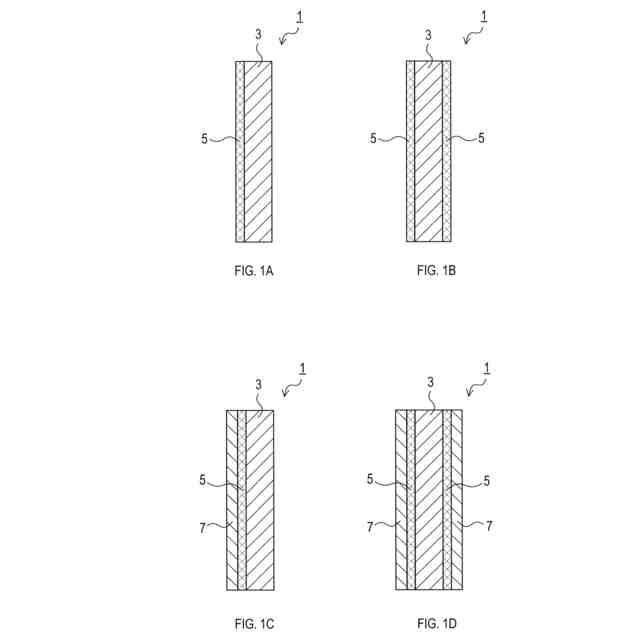

図１Ａ～図１Ｄは、それぞれ、建築部材の構成を表す側断面図である。
【発明を実施するための形態】
【０００９】
本開示の例示的な実施形態について図面を参照しながら説明する。
１．建築部材１の構成
図１Ａ～図１Ｄに示すように、建築部材１は、基材３と、透明膜５と、を備える。透明膜５は、基材３の少なくとも一方の主面に設けられている。なお、主面とは、板状の部材の表面のうち、他に比べて面積が大きい面を意味する。基材３は２つの主面を有する。２つの主面は、基材３を挟んで対向している。
【００１０】
図１Ａ、図１Ｃに示す形態では、基材３の片方の主面のみに透明膜５が設けられている。図１Ｂ、図１Ｄに示す形態では、基材３の両方の主面に透明膜５が設けられている。図１Ｃ、図１Ｄに示す形態では、透明膜５の外側に、厚さ０．５ｍｍ以上２ｍｍ以下の外側透明膜７をさらに備える。図１Ｄに示す形態では、両方の透明膜５の外側に、それぞれ、外側透明膜７を備える。なお、外側とは、基材３から離れる方向にある側を意味する。

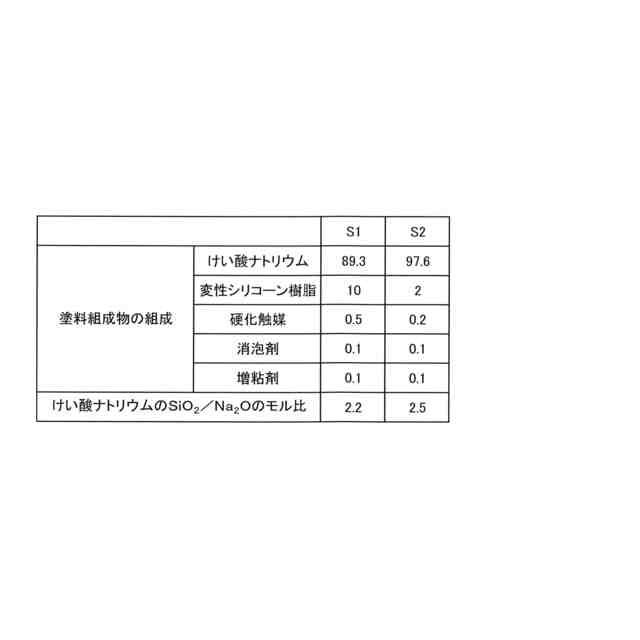

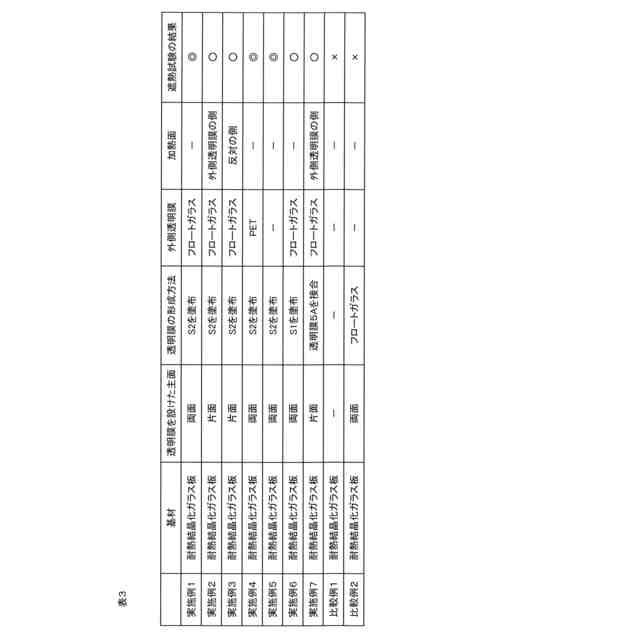

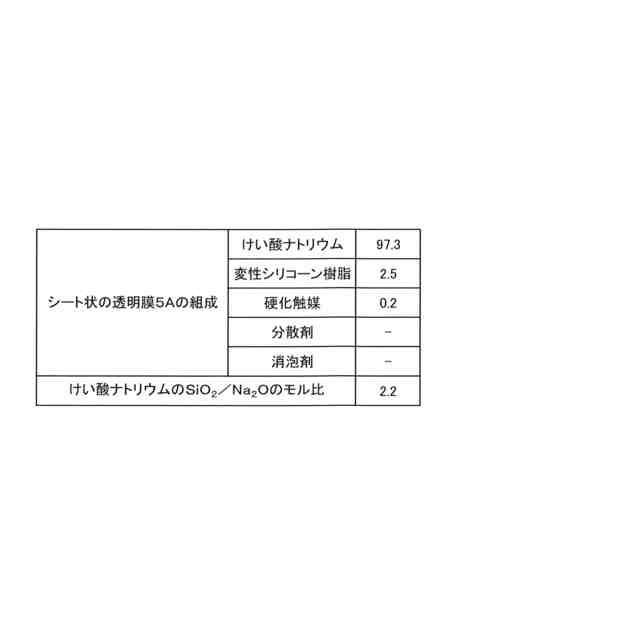

（【００１１】以降は省略されています）

関連特許
