公開番号2025099933
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216934
出願日2023-12-22
発明の名称面状光源の製造方法、および面状光源の修理方法
出願人日亜化学工業株式会社
代理人弁理士法人iX
主分類F21S 2/00 20160101AFI20250626BHJP(照明)
要約【課題】複数の発光ユニットを備える面状光源において、不具合のある発光ユニットを容易に交換可能な面状光源の製造方法および面状光源の修理方法を提供する。
【解決手段】面状光源の製造方法は、基材上に接着層が配置された支持部材上に、発光素子と、前記発光素子を覆うように配置された被覆部材と、を有する第1発光ユニットを含む複数の発光ユニットが面状に配置された面状光源を準備することと、前記第1発光ユニットの一部を切削して除去することと、前記第1発光ユニットの一部が除去された後に露出した前記接着層に溶剤を塗布して、前記第1発光ユニットの残部を除去することと、前記第1発光ユニットが除去された前記基材の上面に、前記第1発光ユニットとは異なる第2発光ユニットを取り付けることと、を備える。
【選択図】図6
特許請求の範囲【請求項１】
基材上に接着層が配置された支持部材上に、発光素子と、前記発光素子を覆うように配置された被覆部材と、を有する第１発光ユニットを含む複数の発光ユニットが面状に配置された面状光源を準備することと、
前記第１発光ユニットの一部を切削して除去することと、
前記第１発光ユニットの一部が除去された後に露出した前記接着層に溶剤を塗布して、前記第１発光ユニットの残部を除去することと、
前記第１発光ユニットが除去された前記基材の上面に、前記第１発光ユニットとは異なる第２発光ユニットを取り付けることと、を備える、面状光源の製造方法。
続きを表示（約 1,400 文字）【請求項２】
前記第１発光ユニットの一部を切削して除去することにおいて、棒状のドリルを平面視における前記第１発光ユニット内で蛇行させて切削を行う、請求項１に記載の面状光源の製造方法。
【請求項３】
前記第１発光ユニットの一部を切削して除去することにおいて、平面視における前記第１発光ユニットの外周部を残すように、内部の切削を行う、請求項１に記載の面状光源の製造方法。
【請求項４】
前記第１発光ユニットの残部を除去することの後において、前記第１発光ユニットが除去された前記基材の上面に残る前記接着層を除去することをさらに備える、請求項１に記載の面状光源の製造方法。
【請求項５】
前記第１発光ユニットの一部を切削して除去することの前もしくは後において、前記第１発光ユニットの外縁、および、前記第１発光ユニットの外縁の直下における前記接着層に刃物を入れる、請求項１に記載の面状光源の製造方法。
【請求項６】
前記面状光源を準備することにおいて、前記接着層は、ウレタン樹脂を含み、
前記第１発光ユニットの残部を除去することにおいて、前記溶剤は、メチルピロリドン、キシレン、および無水酢酸の少なくとも１つを含む、請求項１に記載の面状光源の製造方法。
【請求項７】
前記面状光源を準備することにおいて、前記複数の発光ユニット中から、前記第１発光ユニットを特定する検査を行うことをさらに備える、請求項１に記載の面状光源の製造方法。
【請求項８】
前記面状光源を準備することにおいて、前記被覆部材は、前記発光素子の周囲に配置された反射部材と、前記発光素子および前記反射部材の上に配置された導光部材と、を含む、請求項１に記載の面状光源の製造方法。
【請求項９】
基材上に接着層が配置された支持部材上に、発光素子と、前記発光素子を覆うように配置された被覆部材と、を有する発光ユニットが面状に複数配置された発光アレイが、ｎおよびｍを任意の自然数（ただし、ｎ＝ｍ＝１を除く）として、ｎ個×ｍ個に連なり前記面状に配置され、前記発光アレイ中に第１発光アレイを含む面状光源を準備することと、
前記第１発光アレイの一部を切削して除去することと、
前記第１発光アレイの一部が除去された後に露出した前記接着層に溶剤を塗布して、前記第１発光アレイの残部を除去することと、
前記第１発光アレイが除去された前記基材の上面に、前記第１発光アレイとは異なる第２発光アレイを取り付けることと、を備える、面状光源の製造方法。
【請求項１０】
基材上に接着層が配置された支持部材上に、発光素子と、前記発光素子を覆うように配置された被覆部材と、を有する第１発光ユニットを含む複数の発光ユニットが面状に配置された面状光源を準備することと、
前記第１発光ユニットの一部を切削して除去することと、
前記第１発光ユニットの一部が除去された後に露出した前記接着層に溶剤を塗布して、前記第１発光ユニットの残部を除去することと、
前記第１発光ユニットが除去された前記基材の上面に、前記第１発光ユニットとは異なる第２発光ユニットを取り付けることと、を備える、面状光源の修理方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、面状光源の製造方法、および面状光源の修理方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
発光ダイオード等の発光素子と、導光板とを組み合わせた発光ユニットが面状に配置された面状光源が知られている。
【先行技術文献】
【特許文献】
【０００３】
国際公開２０１９／２２５７６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明に係る実施形態は、複数の発光ユニットを備える面状光源において、不具合のある発光ユニットを容易に交換可能な面状光源の製造方法および面状光源の修理方法を提供することにある。
【課題を解決するための手段】
【０００５】
本開示の一態様に係る面状光源の製造方法は、基材上に接着層が配置された支持部材上に、発光素子と、前記発光素子を覆うように配置された被覆部材と、を有する第１発光ユニットを含む複数の発光ユニットが面状に配置された面状光源を準備することと、前記第１発光ユニットの一部を切削して除去することと、前記第１発光ユニットの一部が除去された後に露出した前記接着層に溶剤を塗布して、前記第１発光ユニットの残部を除去することと、前記第１発光ユニットが除去された前記基材の上面に、前記第１発光ユニットとは異なる第２発光ユニットを取り付けることと、を備える。
【発明の効果】
【０００６】
本開示に係る実施形態によれば、不具合のある発光ユニットを容易に交換可能な面状光源の製造方法および面状光源の修理方法を実現できる。
【図面の簡単な説明】
【０００７】

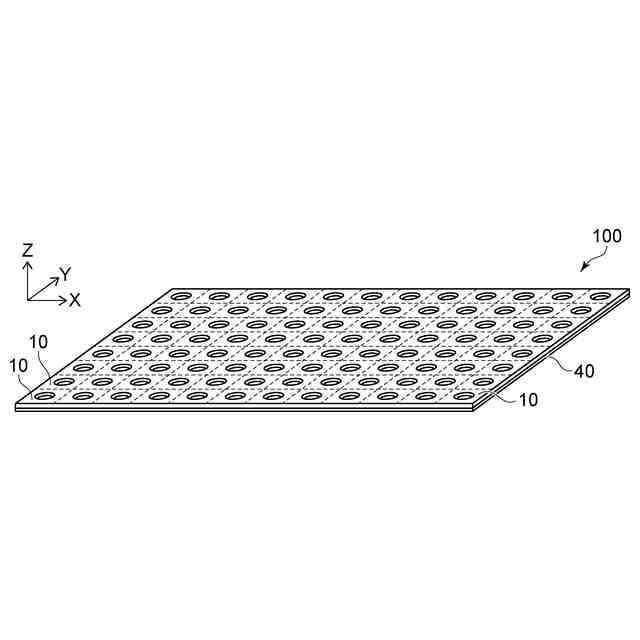

実施形態に係る面状光源１００の斜視図である。
実施形態に係る面状光源１００の平面図である。
図２における発光アレイ９０の拡大斜視図である。

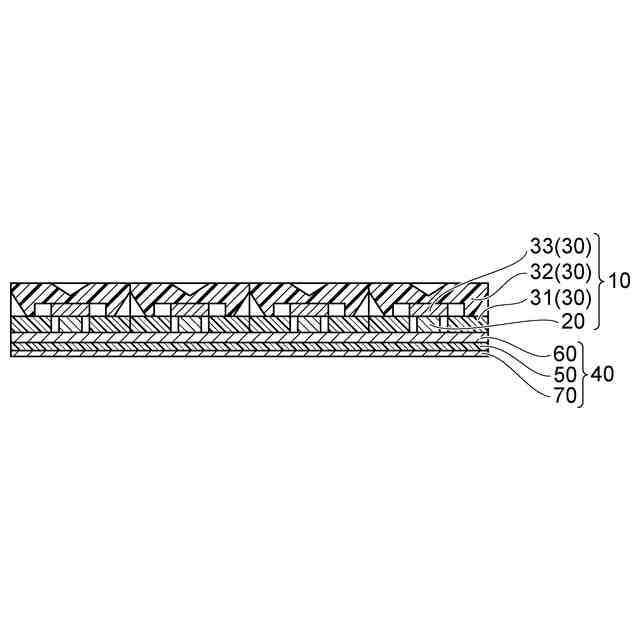

図３におけるIＶ－IＶ線での断面図である。

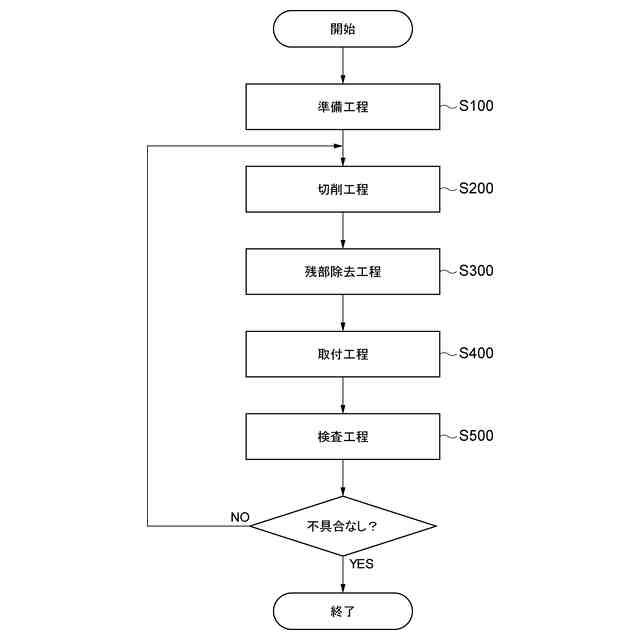

実施形態に係る面状光源１００の製造方法の流れを説明するためのフロー図である。

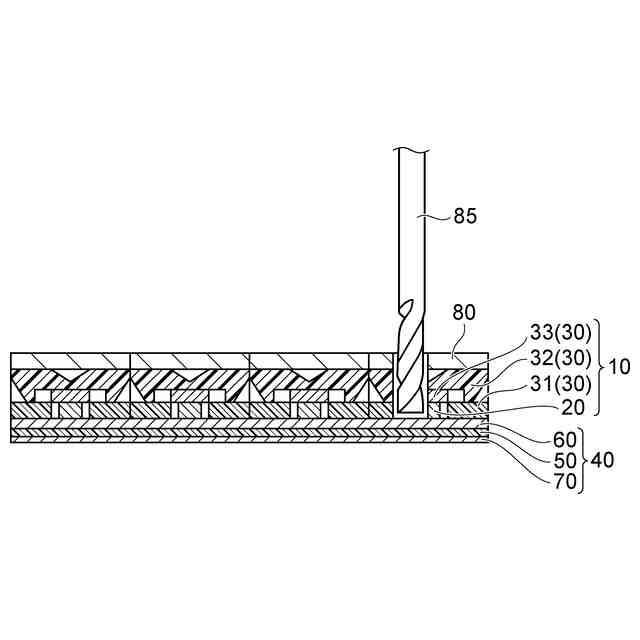

切削工程（Ｓ２００）の態様を説明するための断面図である。

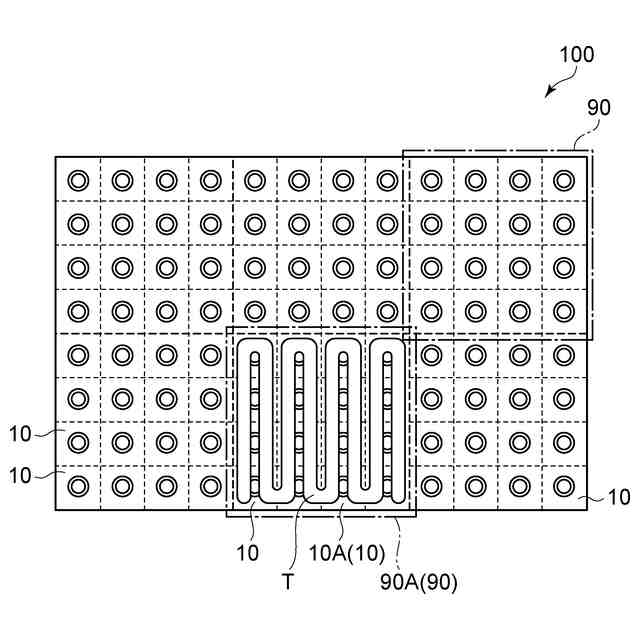

切削工程（Ｓ２００）の態様を説明するための平面図である。

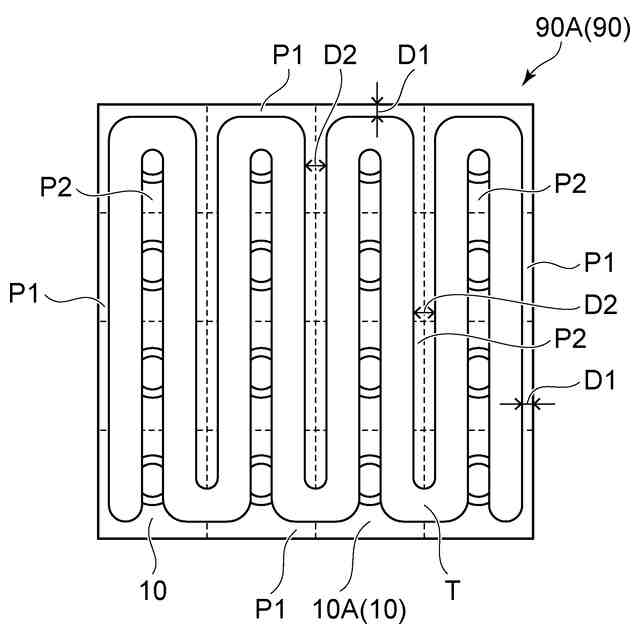

図７における発光アレイ９０の拡大図である。

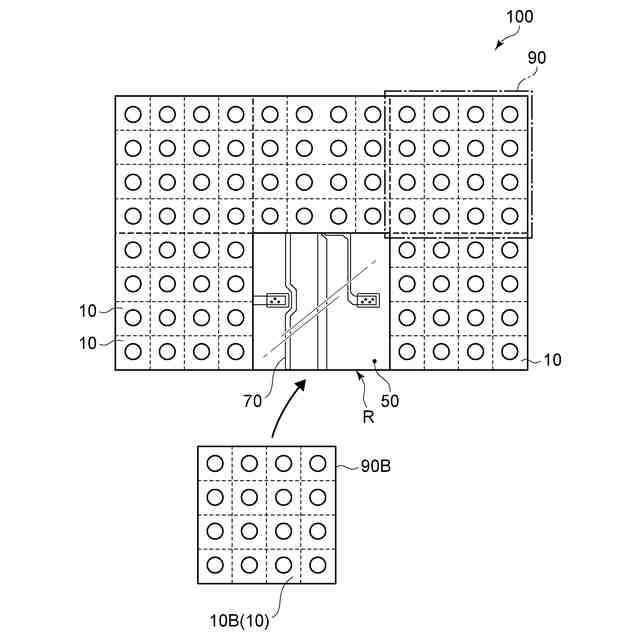

残部除去工程（Ｓ３００）の態様を説明するための平面図である。
切削工程（Ｓ２００）の後に行う作業を説明するための平面図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照し、本開示の実施形態に係る面状光源の製造方法について説明する。以下に示す形態は、本実施形態の技術思想を具現化するための面状光源の製造方法を例示するものであって、以下に限定するものではない。また、実施形態に記載されている構成部の寸法、材質、形状、その相対的配置等は、特定的な記載がない限り、本開示の範囲をそれのみに限定する趣旨ではなく、単なる説明例にすぎない。なお、各図面が示す部材の大きさ、位置関係等は、説明を明確にするため誇張していることがある。また、以下の説明において、同一の名称、符号については同一もしくは同質の部材を示しており詳細説明を適宜省略する。また、断面図として、切断面のみを示す端面図を示す場合がある。
【０００９】
以下の説明において、特定の方向又は位置を示す用語（例えば、「上」、「下」およびそれらの用語を含む別の用語）を用いる場合がある。しかしながら、それらの用語は、参照した図面における相対的な方向又は位置を分かり易さのために用いているに過ぎない。参照した図面における「上」、「下」等の用語による相対的な方向又は位置の関係が同一であれば、本開示以外の図面、実際の製品等において、参照した図面と同一の配置でなくてもよい。本明細書において「上（または下）」と表現する位置関係は、例えば、２つの部材があると仮定した場合に、２つの部材が接している場合と、２つの部材が接しておらず一方の部材が他方の部材の上方（または下方）に位置している場合も含む。また、本明細書において、特定的な記載がない限り、部材が被覆対象を覆うとは、部材が被覆対象に接して被覆対象を直接覆う場合と、部材が被覆対象に非接触で被覆対象を間接的に覆う場合を含む。また、本明細書において、「面積」とは、特に断りがない限り平面視における面積を意味する。
【００１０】
＜１．実施形態＞
（１．１．面状光源１００）
図１～図４を参照して、本開示における面状光源１００の構成を説明する。図１に示すように、面状光源１００は、支持部材４０と、支持部材４０上に面状に複数配置された発光ユニット１０を有する。以下の説明では、図１に示すＸ軸とＹ軸で規定される平面を水平面として、面状光源１００が水平面上に載置されているとする。
（【００１１】以降は省略されています）
