公開番号2025099996
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217057
出願日2023-12-22
発明の名称歯車の製造方法
出願人トヨタ自動車株式会社
代理人個人,個人
主分類B23F 21/16 20060101AFI20250626BHJP(工作機械;他に分類されない金属加工)
要約【課題】ワークの歯切加工と面取り加工とを行う複合加工機の生産効率を向上させることができる歯車の製造方法を提供する。

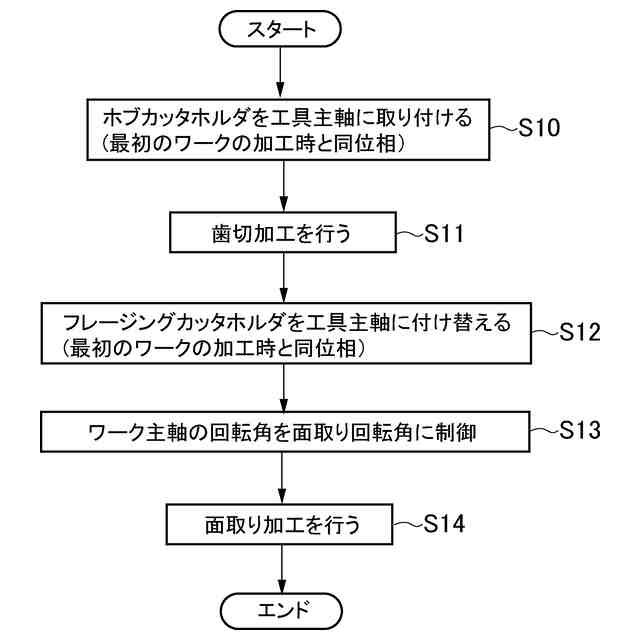

【解決手段】最初のワークの加工時に、被削歯車の歯と面取りカッタとの位相を所定の位相となるように調整し、2回目以降のワークの加工時には、歯切カッタホルダを最初のワークの加工時と同位相で工具主軸に取り付けて歯切加工を行い(ステップS10、ステップS11)、面取りカッタホルダを最初のワークの加工時と同位相で工具主軸に付け替え(ステップS12)、ワーク主軸と工具主軸との少なくともいずれか一方を回転させて位相記憶工程で記憶されたワーク主軸と工具主軸との回転位相に基づいて、ワーク主軸と工具主軸との回転位相を調整し(ステップS13)、軸位相調整工程によって調整された回転位相で面取り加工を開始する(ステップS14)。
【選択図】図5
特許請求の範囲【請求項１】

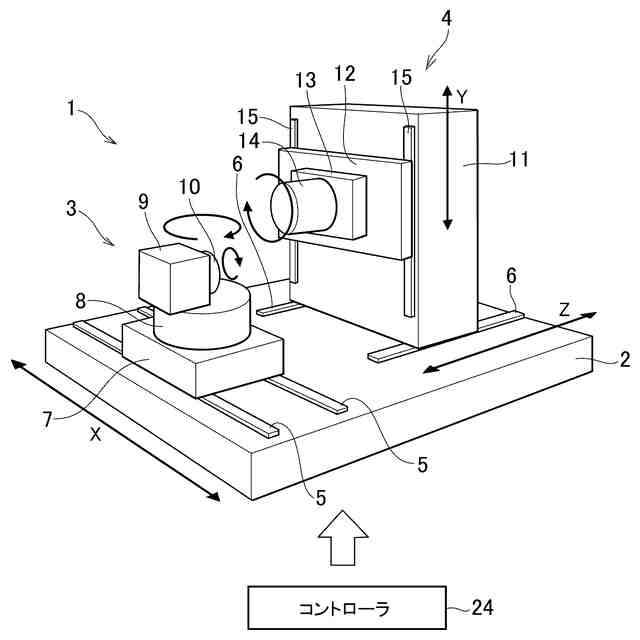

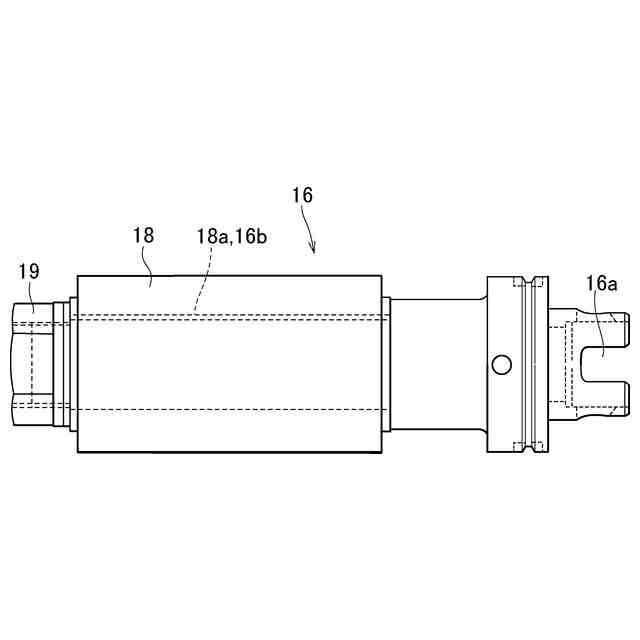

歯切カッタを有する歯切カッタホルダを工具主軸に取り付けて、ワーク主軸に取り付けられたワークを歯切加工し、面取りカッタを有する面取りカッタホルダを前記工具主軸に付け替えて、前記歯切加工されたワークである被削歯車の歯に前記面取りカッタを噛み合わせて前記被削歯車の面取り加工を行う複合加工機による歯車の製造方法であって、

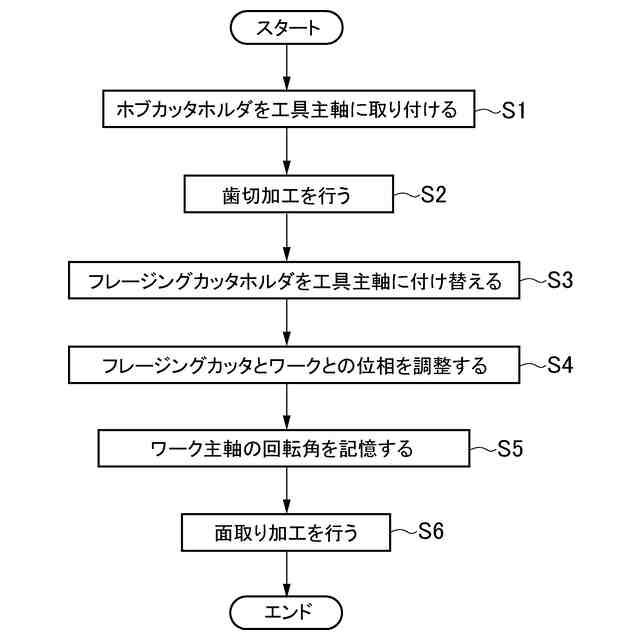

最初の前記ワークの加工時は、前記歯切加工を行う第１歯切工程と、前記工具主軸に前記面取りカッタホルダを付け替える第１工具付け替え工程と、前記被削歯車の歯と前記面取りカッタとの位相を所定の位相となるように調整する位相調整工程と、前記位相調整工程で調整した際の前記ワーク主軸と前記工具主軸との回転位相を記憶する位相記憶工程と、前記位相調整工程によって調整された前記所定の位相で前記面取り加工を開始する第１面取り工程との順に前記ワークを加工し、
２回目以降の前記ワークの加工時は、前記歯切カッタホルダを最初の前記ワークの加工時と同位相で前記工具主軸に取り付けて前記歯切加工を行う第２歯切工程と、前記面取りカッタホルダを最初の前記ワークの加工時と同位相で前記工具主軸に付け替える第２工具付け替え工程と、前記ワーク主軸と前記工具主軸との少なくともいずれか一方を回転させて前記位相記憶工程で記憶された前記ワーク主軸と前記工具主軸との回転位相に基づいて、前記ワーク主軸と前記工具主軸との回転位相を調整する軸位相調整工程と、前記軸位相調整工程によって調整された回転位相で前記面取り加工を開始する第２面取り加工工程との順に前記ワークを加工する
ことを特徴とする歯車の製造方法。
続きを表示（約 890 文字）【請求項２】
請求項１に記載の歯車の製造方法であって、
前記第２歯切工程において、前記歯切カッタと前記ワークとの接触位置を前記第１歯切工程から変更するホブシフトを行う場合に、前記軸位相調整工程において、前記ホブシフトによる前記面取りカッタと前記ワークとの位相の変化分、前記ワーク主軸と前記工具主軸との回転位相を補正して、前記ワーク主軸と前記工具主軸との回転位相を調整する
ことを特徴とする歯車の製造方法。
【請求項３】
請求項１に記載の歯車の製造方法であって、
前記歯切カッタホルダに取り付ける前記歯切カッタを交換した直後の前記ワークの加工時には、前記軸位相調整工程に代えて、前記被削歯車の歯と前記面取りカッタとの位相を所定の位相となるように再度調整するとともに、前記位相記憶工程において記憶された前記ワーク主軸と前記工具主軸との回転位相を、その再調整時における前記ワーク主軸と前記工具主軸との回転位相に更新する
ことを特徴とする歯車の製造方法。
【請求項４】
請求項１に記載の歯車の製造方法であって、
前記面取りカッタホルダは、弾性力によって一方側に押圧されるとともに、その押圧方向に往復動可能に設けられた位相決め装置を備え、
前記位相調整工程は、前記面取りカッタホルダを所定の位置に保持するとともに、前記ワーク主軸を回転可能とした状態で、前記ワーク主軸を移動させることにより、前記位相決め装置によって前記被削歯車の歯が押圧されて前記ワーク主軸が回転して、前記被削歯車の歯と前記面取りカッタとの位相を所定の位相となるように調整する
ことを特徴とする歯車の製造方法。
【請求項５】
請求項１ないし４のいずれか一項に記載の歯車の製造方法であって、
前記歯切カッタホルダと前記工具主軸とは、常時、同一の位相で組み付けられ、
前記面取りカッタホルダと前記工具主軸とは、常時、同一の位相で組み付けられるように構成されている
ことを特徴とする歯車の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複合加工機によってワークに歯切加工および面取り加工を施して歯車を製造する方法に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、歯切加工された被削歯車をワーク支持部に取り付け、その被削歯車の歯幅方向における両端の角部を、フレージングカッタによって押圧して面取りするように構成された歯車加工装置が記載されている。なお、この歯車加工装置は、フレージングカッタによって被削歯車の角部を面取りすることによる、歯面の盛り上がりを抑制するために、ワーク支持部と、フレージングカッタを支持するカッタ支持部との軸交差角や、フレージングカッタの歯先半径などを規定している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１２０１０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された歯車加工装置のようにフレージングカッタによって被削歯車の角部の面取りを行う場合には、フレージングカッタの歯と、被削歯車の歯との位相を一致させた状態で面取りを行う。したがって、ワークに歯切加工を行って被削歯車を成形し、その後、被削歯車の面取りを行うための歯車加工装置に被削歯車を取り付けて面取りを行う場合には、面取り加工を行う都度、被削歯車とフレージングカッタとの位相を一致させることになり、複数の歯車を製造する際の生産性が低下する可能性がある。
【０００５】
また、フレージングカッタを支持する部材に、被削歯車の位相を定めるためのプローブなどを用いた接触式の位相決めピンを設けた場合には、面取り加工によって生じる加工粉などによって位相決めピンの動作抵抗が次第に大きくなる場合や、一期目ピンと被削歯車の歯との間に加工粉が噛み込む場合がある。そのような場合には、被削歯車の歯とフレージングカッタの歯との位相を正確に合わせることができず、メンテナンスを行うために設備を停止するなどによって生産性が低下する可能性がある。
【０００６】
本発明は上記の技術的課題に着目してなされたものであり、ワークの歯切加工と面取り加工とを行う複合加工機の生産効率を向上させることができる歯車の製造方法を提供することを目的とするものである。
【課題を解決するための手段】
【０００７】
上記の目的を達成するために、本発明は、歯切カッタを有する歯切カッタホルダを工具主軸に取り付けて、ワーク主軸に取り付けられたワークを歯切加工し、面取りカッタを有する面取りカッタホルダを前記工具主軸に付け替えて、前記歯切加工されたワークである被削歯車の歯に前記面取りカッタを噛み合わせて前記被削歯車の面取り加工を行う複合加工機による歯車の製造方法であって、最初の前記ワークの加工時は、前記歯切加工を行う第１歯切工程と、前記工具主軸に前記面取りカッタホルダを付け替える第１工具付け替え工程と、前記被削歯車の歯と前記面取りカッタとの位相を所定の位相となるように調整する位相調整工程と、前記位相調整工程で調整した際の前記ワーク主軸と前記工具主軸との回転位相を記憶する位相記憶工程と、前記位相調整工程によって調整された前記所定の位相で前記面取り加工を開始する第１面取り工程との順に前記ワークを加工し、２回目以降の前記ワークの加工時は、前記歯切カッタホルダを最初の前記ワークの加工時と同位相で前記工具主軸に取り付けて前記歯切加工を行う第２歯切工程と、前記面取りカッタホルダを最初の前記ワークの加工時と同位相で前記工具主軸に付け替える第２工具付け替え工程と、前記ワーク主軸と前記工具主軸との少なくともいずれか一方を回転させて前記位相記憶工程で記憶された前記ワーク主軸と前記工具主軸との回転位相に基づいて、前記ワーク主軸と前記工具主軸との回転位相を調整する軸位相調整工程と、前記軸位相調整工程によって調整された回転位相で前記面取り加工を開始する第２面取り加工工程との順に前記ワークを加工することを特徴とする製造方法である。
【０００８】
本発明では、前記第２歯切工程において、前記歯切カッタと前記ワークとの接触位置を前記第１歯切工程から変更するホブシフトを行う場合に、前記軸位相調整工程において、前記ホブシフトによる前記面取りカッタと前記ワークとの位相の変化分、前記ワーク主軸と前記工具主軸との回転位相を補正して、前記ワーク主軸と前記工具主軸との回転位相を調整してよい。
【０００９】
本発明では、前記歯切カッタホルダに取り付ける前記歯切カッタを交換した直後の前記ワークの加工時には、前記軸位相調整工程に代えて、前記被削歯車の歯と前記面取りカッタとの位相を所定の位相となるように再度調整するとともに、前記位相記憶工程において記憶された前記ワーク主軸と前記工具主軸との回転位相を、その再調整時における前記ワーク主軸と前記工具主軸との回転位相に更新してよい。
【００１０】
本発明では、前記面取りカッタホルダは、弾性力によって一方側に押圧されるとともに、その押圧方向に往復動可能に設けられた位相決め装置を備え、前記位相調整工程は、前記面取りカッタホルダを所定の位置に保持するとともに、前記ワーク主軸を回転可能とした状態で、前記ワーク主軸を移動させることにより、前記位相決め装置によって前記被削歯車の歯が押圧されて前記ワーク主軸が回転して、前記被削歯車の歯と前記面取りカッタとの位相を所定の位相となるように調整してよい。
（【００１１】以降は省略されています）
