公開番号2025100672
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025064651,2021109715
出願日2025-04-09,2021-06-30
発明の名称画像復号装置、画像復号方法及びプログラム
出願人KDDI株式会社
代理人フェリシテ弁理士法人
主分類H04N 19/119 20140101AFI20250626BHJP(電気通信技術)
要約【課題】GPMによる更なる符号化性能の改善を期待すること。
【解決手段】本発明に係る画像復号装置200は、復号対象シーケンスの幾何学分割モードの適用の可不可を制御する第1シンタックスを復号し、前記第1シンタックスの値に応じて、前記復号対象ピクチャの幾何学分割モードへのイントラ予測モードの適用の可不可を制御する第2シンタックスの復号有無を制御するように構成されている復号部210を備える。
【選択図】図3
特許請求の範囲【請求項１】
画像復号装置であって、
復号対象シーケンスの幾何学分割モードの適用の可不可を制御する第１シンタックスを復号し、前記第１シンタックスの値に応じて、復号対象ピクチャの幾何学分割モードへのイントラ予測モードの適用の可不可を制御する第２シンタックスの復号有無を制御するように構成されている復号部を備えることを特徴とする画像復号装置。
続きを表示（約 740 文字）【請求項２】
前記復号部は、
前記第１シンタックスの値が１である場合に、前記第２シンタックスを復号するように構成されており、
前記第１シンタックスの値が１ではない場合に、前記第２シンタックスを復号しないように構成されていることを特徴とする請求項１に記載の画像復号装置。
【請求項３】
前記復号部は、
前記第２シンタックスの値が１である場合に、前記復号対象ピクチャの幾何学分割モードに適用可能なイントラ予測モードの種別数を制御する第３シンタックスを復号するように構成されており、
前記第２シンタックスの値が１ではない場合に、前記第３シンタックスを復号しないように構成されていることを特徴とする請求項１又は２に記載の画像復号装置。
【請求項４】
画像復号方法であって、
復号対象シーケンスの幾何学分割モードの適用の可不可を制御する第１シンタックスを復号する工程と、
前記第１シンタックスの値に応じて、復号対象ピクチャの幾何学分割モードへのイントラ予測モードの適用の可不可を制御する第２シンタックスの復号有無を制御する工程と、を有することを特徴とする画像復号方法。
【請求項５】
コンピュータを、画像復号装置として機能させるプログラムであって、
前記画像復号装置は、
復号対象シーケンスの幾何学分割モードの適用の可不可を制御する第１シンタックスを復号し、前記第１シンタックスの値に応じて、復号対象ピクチャの幾何学分割モードへのイントラ予測モードの適用の可不可を制御する第２シンタックスの復号有無を制御するように構成されている復号部を備えることを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像復号装置、画像復号方法及びプログラムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
非特許文献１では、ＧＰＭ（ＧｅｏｍｅｔｒｉｃＰａｒｔｉｔｉｏｎｉｎｇＭｏｄｅ）が開示されている。
【０００３】
ＧＰＭは、矩形ブロックを斜めに２分割しそれぞれを動き補償する。具体的には、ＧＰＭにおいて、分割された２領域は、それぞれマージモードの動きベクトルにより動き補償され、重み付き平均により合成される。斜めの分割パターンとしては、角度と位置とによって６４パターンが用意されている。
【先行技術文献】
【非特許文献】
【０００４】
ＩＴＵ-ＴＨ.２６６/ＶＶＣ
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、非特許文献１で開示されているＧＰＭは、マージモードに限定されているため、符号化性能の改善余地があるという問題点があった。そこで、本発明は、上述の課題に鑑みてなされたものであり、ＧＰＭにイントラ予測モードを追加する場合のシグナリング方法を規定することで、復号対象ブロックにおけるＧＰＭの適用の可不可及びＧＰＭ適用時における分割領域ごとの予測モードの種別が適切に特定されることで、ＧＰＭによる更なる符号化性能の改善を期待することができる画像復号装置、画像復号方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の特徴は、画像復号装置であって、復号対象シーケンスの幾何学分割モードの適用の可不可を制御する第１シンタックスを復号し、前記第１シンタックスの値に応じて、復号対象ピクチャの幾何学分割モードへのイントラ予測モードの適用の可不可を制御する第２シンタックスの復号有無を制御するように構成されている復号部を備えることを要旨とする。
【０００７】
本発明の第２の特徴は、画像復号方法であって、復号対象シーケンスの幾何学分割モードの適用の可不可を制御する第１シンタックスを復号する工程と、前記第１シンタックスの値に応じて、復号対象ピクチャの幾何学分割モードへのイントラ予測モードの適用の可不可を制御する第２シンタックスの復号有無を制御する工程とを有することを要旨とする。
【０００８】
本発明の第３の特徴は、コンピュータを、画像復号装置として機能させるプログラムであって、前記画像復号装置は、復号対象シーケンスの幾何学分割モードの適用の可不可を制御する第１シンタックスを復号し、前記第１シンタックスの値に応じて、復号対象ピクチャの幾何学分割モードへのイントラ予測モードの適用の可不可を制御する第２シンタックスの復号有無を制御するように構成されている復号部を備えることを要旨とする。
【発明の効果】
【０００９】
本発明によれば、ＧＰＭにイントラ予測モードを追加する場合のシグナリング方法を規定することで、復号対象ブロックにおけるＧＰＭの適用の可不可及びＧＰＭ適用時における分割領域ごとの予測モードの種別が適切に特定されることで、ＧＰＭによる更なる符号化性能の改善を期待することができる画像復号装置、画像復号方法及びプログラムを提供することができる。
【図面の簡単な説明】
【００１０】

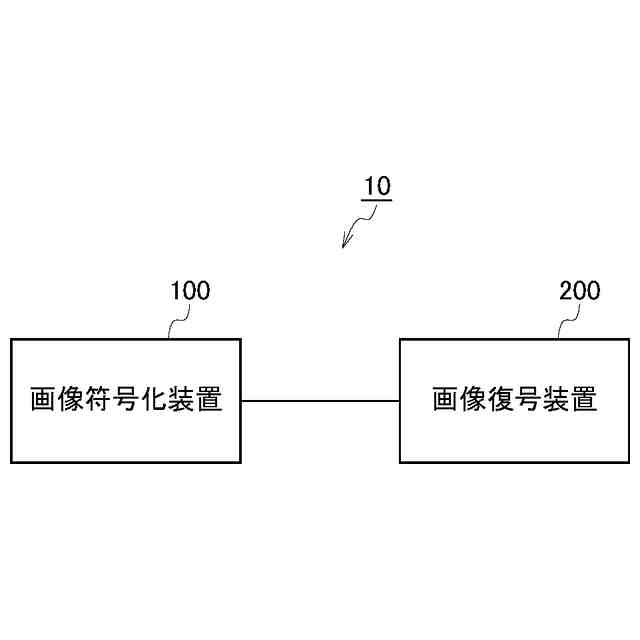

図１は、一実施形態に係る画像処理システム１の構成の一例を示す図である。
図２は、一実施形態に係る画像符号化装置１００の機能ブロックの一例を示す図である。
図３は、一実施形態に係る画像復号装置２００の機能ブロックの一例を示す図である。
図４は、非特許文献１に開示されている幾何学分割モードにより、矩形の復号対象ブロックが幾何学分割モードの分割線によって、幾何学形状の分割領域０と分割領域１に２分割されるケースの一例を示す図である。

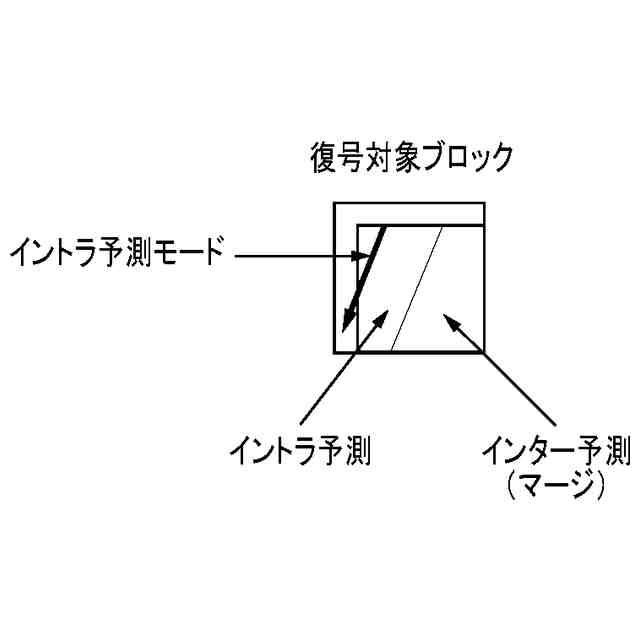

図５は、本実施形態に係るＧＰＭに対するイントラ予測モードの適用の一例を示す図である。
図６は、非特許文献１で開示されている復号部２１０で受信する符号化データの構成の一例を示す図である。
図７は、復号部２１０がＳＰＳ単位のＧＰＭ関連フラグに基づいてＧＰＭの適用の可不可及びＧＰＭに対するイントラ予測モードの適用の可不可を特定する方法の一例を示すフローチャートである。
図８は、図７の変更例である。
図９は、復号部２１０による復号対象ブロックのＧＰＭの適用の有無を判定する方法の一例を示すフローチャートである。
図１０は、復号部２１０による復号対象ブロックのブロック単位のＧＰＭ分割モード（分割線の種別）を判定する方法の一例を示すフローチャートである。
図１１は、復号部２１０による分割領域０におけるイントラ予測モードの適用の有無の判定方法を示すフローチャートである。
図１２は、復号部２１０による分割領域１におけるイントラ予測モードの適用の有無の判定方法を示すフローチャートである。
図１３は、復号部２１０によるＧＰＭ適用イントラ予測モードが１種の場合の分割領域０における予測モードの特定する方法の一例を示すフローチャートである。
図１４は、復号部２１０によるＧＰＭ適用イントラ予測モードが１種類の場合の分割領域１における予測モードの特定する方法の一例を示すフローチャートである。
図１５は、復号部２１０によるＧＰＭ適用イントラ予測モードが２種類以上の場合の分割領域０における予測モードの特定する方法の一例を示すフローチャートである。
図１６は、復号部２１０によるＧＰＭ適用イントラ予測モードが２種類以上の場合の分割領域１における予測モードの特定する方法の一例を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
