特許ウォッチ

公開番号2025102684
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2024209211
出願日2024-12-02
発明の名称トナー
出願人キヤノン株式会社
代理人個人,個人
主分類G03G 9/087 20060101AFI20250701BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】低温定着性、印刷物のグロスに優れ、縦細線画像に対する転写中抜けを抑制できるトナーを提供する。
【解決手段】結着樹脂を含有するトナー粒子を有するトナーにおいて、
該結着樹脂は、ポリエステルAを50質量%以上含有し、該ポリエステルAは、酸成分に由来する全ユニットを基準として、イソフタル酸に由来するユニットU_isoを60モル%以上含有しており、
該トナー粒子は、コア部とシェル部からなるコアシェル粒子であって、該シェル部は、サリチル酸系官能基及びスルホン酸基からなる群より選択される官能基を有するモノマーユニットを有する樹脂Bを含有することを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
結着樹脂を含有するトナー粒子を有するトナーにおいて、
該結着樹脂は、ポリエステルＡを５０質量％以上含有し、該ポリエステルＡは、酸成分に由来する全ユニットを基準として、イソフタル酸に由来するユニットＵ
iso
を６０モル％以上含有しており、
該トナー粒子は、コア部とシェル部からなるコアシェル粒子であって、該シェル部は、サリチル酸系官能基及びスルホン酸基からなる群より選択される官能基を有するモノマーユニットを有する樹脂Ｂを含有することを特徴とするトナー。
続きを表示（約 1,000 文字）【請求項２】
前記ユニットＵ
iso
を９０モル％以上含有する、請求項１に記載のトナー。
【請求項３】

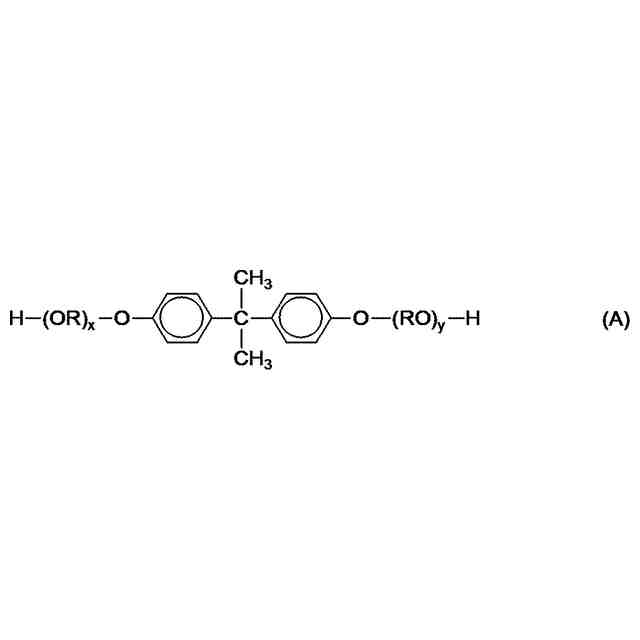

前記ポリエステルＡが、ビスフェノールＡのエチレンオキサイド付加物に由来するユニットＵ
EO
およびビスフェノールＡのプロピレンオキサイド付加物に由来するユニットＵ
PO
を含有しており、該ユニットＵ
EO
および該ユニットＵ
PO
の合計含有割合が、アルコール成分に由来する全ユニットを基準として、９０モル％以上である、請求項１または２に記載のトナー。
【請求項４】
前記ユニットＵ
EO
の含有割合と前記ユニットＵ
PO
の含有割合との合計に対する該ユニットＵ
EO
の含有割合が、１５モル％以上４０モル％以下である、請求項３に記載のトナー。
【請求項５】
前記ポリエステルＡのテトラヒドロフラン（ＴＨＦ）可溶分は、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）を用いて数平均分子量（Ｍｎ）と重量平均分子量（Ｍｗ）を測定したとき、数平均分子量（Ｍｎ）が３０００以上１００００以下であり、比（Ｍｗ／Ｍｎ）が２．５以上である、請求項１または２に記載のトナー。
【請求項６】
前記トナー粒子が、アルミニウム原子を０．０１５質量％以上０．１５０質量％以下含有する、請求項１または２に記載のトナー。
【請求項７】
前記結着樹脂が、結晶性ポリエステルを含有する、請求項１または２に記載のトナー。
【請求項８】
前記トナー粒子の平均円形度が０．９５０以上０．９８０以下である、請求項１または２に記載のトナー。
【請求項９】
前記樹脂Ｂがビニル系樹脂である、請求項１または２に記載のトナー。
【請求項１０】

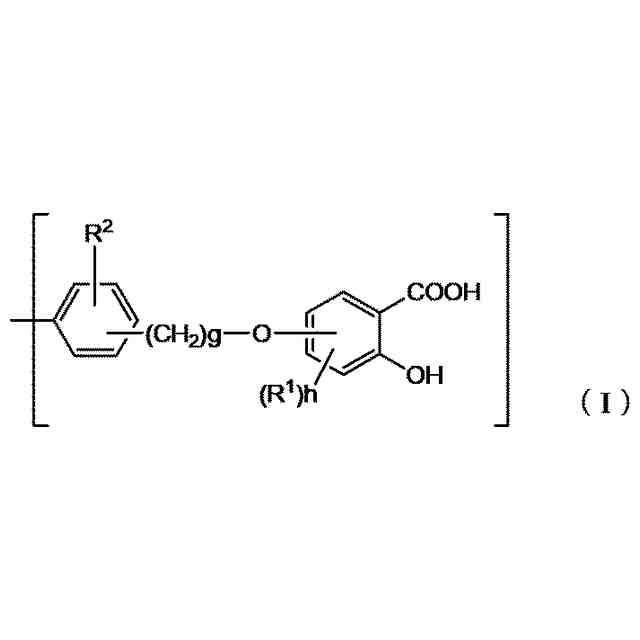

前記トナー粒子は、ＡＴＲ－ＩＲ分析において、前記樹脂Ｂのサリチル酸基系官能基に由来するピーク強度Ｉ
S
および前記ポリエステルＡのカルボニル基に由来するピーク強度Ｉ
A
が検出され、それらの比Ｉ
S
／Ｉ
A
が０．０２以上０．２０以下の範囲である、請求項１または２に記載のトナー。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電子写真法などの画像形成方法に用いられるトナーに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
電子写真技術は、一様帯電した感光体に静電潜像を形成し、画像情報を帯電したトナーによって可視像化する技術であり、複写機、プリンターなどの装置で利用されている。近年複写機やプリンターの多様な使用方法に対応するために低消費電力化、長寿命化、更に環境に依らず高画質な画像を得られることが求められている。
特許文献１には、低温定着性を改善し、印刷物のグロスに優れるトナーを得るため、ビスフェノールＡのアルキレンオキサイド付加物とイソフタル酸化合物及び脂肪族飽和カルボン酸化合物とを重縮合して得られる重縮合樹脂成分とスチレン系樹脂成分と有する非晶質複合樹脂を含有したトナーが開示されている。テレフタル酸化合物等を原料として用いる場合と比較して、ポリマー鎖の絡みが少ないため、定着時の溶融粘度が低下し、印刷物のグロスを向上することができる。
特許文献２には、ベタ画像が定着している記録媒体の裏面から書き込みしたとき、他の記録媒体への裏移りの発生を抑制するため、トナー粒子中の離型剤の存在状態及びトナー粒子の動的粘弾性を制御し、さらに結着樹脂であるポリエステルの多価カルボン酸全体に対するイソフタル酸の割合を規定したトナーが開示されている。イソフタル酸を含有することにより、結着樹脂と離型剤との相溶性が向上することで、離型剤ドメインの径の成長が抑制され、離型剤の割れに起因する裏移りを改善することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－３８５１号公報
特開２０１９－４９６２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、本発明者らが検討した結果、特許文献１に記載のトナーは、低温定着性に優れ、高いグロスが得られるものの、転写時にトナーに大きな圧力がかかる縦細線画像において、転写中抜けが発生する場合があった。
また、特許文献２に記載のトナーは、イソフタル酸の離型剤との親和力の高さから、裏移りを抑制できるものの、特許文献１に記載のトナーと同様に、転写時にトナーに大きな圧力がかかる縦細線画像において、転写中抜けが発生する場合があった。
以上の理由から、低温定着性、印刷物のグロスに優れ、縦細線画像に対する転写中抜けを抑制できるトナーが望まれている。
本開示は、低温定着性、印刷物のグロスに優れ、縦細線画像に対する転写中抜けを抑制できるトナーを提供する。
【課題を解決するための手段】
【０００５】
本開示は、結着樹脂を含有するトナー粒子を有するトナーにおいて、
該結着樹脂は、ポリエステルＡを５０質量％以上含有し、該ポリエステルＡは、酸成分に由来する全ユニットを基準として、イソフタル酸に由来するユニットＵ
iso
を６０モル％以上含有しており、
該トナー粒子は、コア部とシェル部からなるコアシェル粒子であって、該シェル部は、サリチル酸系官能基及びスルホン酸基からなる群より選択される官能基を有するモノマーユニットを有する樹脂Ｂを含有することを特徴とするトナーに関する。
【発明の効果】
【０００６】
本発明によれば、低温定着性、印刷物のグロスに優れ、転写中抜けを抑制できるトナーを提供することができる。
【発明を実施するための形態】
【０００７】
本開示において、数値範囲を表す「ＸＸ以上ＹＹ以下」や「ＸＸ～ＹＹ」の記載は、特に断りのない限り、端点である下限及び上限を含む数値範囲を意味する。数値範囲が段階的に記載されている場合、各数値範囲の上限及び下限は任意に組み合わせることができる。また、モノマーユニットとは、ポリマー中のモノマー物質の反応した形態をいう。
【０００８】
〔本開示の特徴〕
電子写真において、転写プロセスとは、感光体表面に形成されたトナー像を用紙に移動し付着させるプロセスのことであり、高画質な画像を得るためには、現像プロセスで得られた感光体上のトナー像を崩すことなくそのまま用紙に移動させることが重要である。また転写プロセスは使用される環境、画像パターンに大きく影響を受けることが知られており、様々な画像弊害が発生する。
【０００９】
低温定着性及び印刷物のグロスに優れたトナーは、縦細線画像の転写プロセスにおいて、中央部が抜け落ちてしまう転写中抜けが発生し易いという課題があった。縦細線画像の中央部だけ転写されない理由は、長手全体に対してトナーの載る面積が少ない縦細線では強い圧力を受け易いことに由来する。さらに画像端部ではトナーが非画像部方向に変位できる一方、中央部では変位できないため、圧力がさらに上昇し、トナー・ドラム間、トナー・トナー間の付着力が上昇することで転写中抜けが発生する。上記課題を解決するため、本発明者はトナーの粘弾性及び帯電性を制御したトナーを検討した。
【００１０】
しかしながら、トナーの粘弾性及び帯電性を制御しても、低温定着性、印刷物のグロスに優れながら、転写中抜けを十分抑制することができなかった。本発明者らの検討により、トナーの塑性変形のしやすさが付着力の上昇に大きく関与しており、さらにトナーに含有する樹脂のモノマーユニットの構造が樹脂の付着力に影響することがわかってきた。それと共に、トナー粒子としてコア部とシェル部からなるコアシェル粒子を採用することで、それぞれに好適な樹脂成分の設計が期待できることにも注目した。
（【００１１】以降は省略されています）
