公開番号2025104456
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222275
出願日2023-12-28
発明の名称廃棄物ならし装置
出願人大成建設株式会社
代理人園田・小林弁理士法人
主分類C02F 11/00 20060101AFI20250703BHJP(水,廃水,下水または汚泥の処理)
要約【課題】
廃棄物を平坦にする作業における作業員の負担を、衛生面及び作業面の双方において軽減することが可能な廃棄物ならし装置を提供する。
【解決手段】
廃棄物ならし装置は、定位置に搬入され、又は定位置から搬出され、その内部に水処理設備において発生する廃棄物が蓄積されるコンテナにおける廃棄物を対象として、廃棄物の上面を平坦にするものであり、廃棄物に当接可能に配置されるプレートと、廃棄物に前記プレートが当接可能な状態で、プレートを移動させるクレーンとを備える。

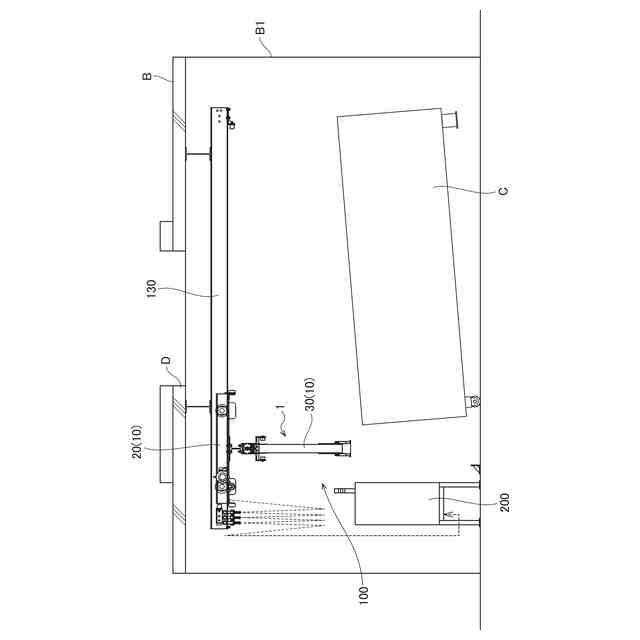

【選択図】図7
特許請求の範囲【請求項１】
定位置に搬入され、又は当該定位置から搬出され、その内部に水処理設備において発生する廃棄物が蓄積されるコンテナにおける前記廃棄物を対象として、該廃棄物の上面を平坦にする廃棄物ならし装置であって、
前記廃棄物に当接可能に配置されるプレートと、
前記廃棄物に前記プレートが当接可能な状態で、前記プレートを移動させるクレーンと
を備える
廃棄物ならし装置。
続きを表示（約 190 文字）【請求項２】
前記クレーンは、前記コンテナの高さ方向において、前記廃棄物と当接可能な位置に前記プレートの位置を調整する位置調整機構を有する
請求項１に記載の廃棄物ならし装置。
【請求項３】
前記位置調整機構は、前記コンテナの搬入又は搬出時に、前記コンテナから離れた位置に前記プレートを移動させる
請求項２に記載の廃棄物ならし装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水処理設備において用いられる廃棄物ならし装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
水処理設備において発生する脱水ケーキ等の廃棄物は、廃棄物の搬出を容易にすべく、特許文献１に開示されているようなコンテナに蓄積される。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３１８０６２５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のコンテナにおいては、コンテナに蓄積された廃棄物を平坦にすることにより、コンテナの内部に収容可能な廃棄物の量を増加させることが可能となる。
【０００５】
しかしながら、廃棄物を平坦にする作業は、トンボ等の整地具を用いて手作業にて行う必要があった。水処理設備で発生する廃棄物は、臭気が発生しやすく、経時的に固化しやすいため、衛生面及び作業面の双方において、作業員の負担となっていた。
【０００６】
本発明は、上述の課題を解決するものであり、廃棄物を平坦にする作業における作業員の負担を、衛生面及び作業面の双方において軽減することが可能な廃棄物ならし装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の廃棄物ならし装置は、定位置に搬入され、又は当該定位置から搬出され、その内部に水処理設備において発生する廃棄物が蓄積されるコンテナにおける廃棄物を対象として、廃棄物の上面を平坦にするものであり、廃棄物に当接可能に配置されるプレートと、前記廃棄物に前記プレートが当接可能な状態で、プレートを移動させるクレーンとを備える。
【０００８】
本発明の廃棄物ならし装置によれば、クレーンによるプレートの移動により、コンテナに蓄積された廃棄物の上面を平坦にすることができる。したがって、作業員がコンテナに近づいて、手作業にて廃棄物を平坦にする必要がないため、作業員の負担を軽減することが可能となる。
【０００９】
本発明の一態様において、クレーンは、コンテナの高さ方向において、廃棄物と当接可能な位置にプレートの位置を調整する位置調整機構を有する。
【００１０】
本発明の一態様によれば、プレートが廃棄物に当接する位置を調整できるため、廃棄物を必要以上に掘り起こすことなく、効率良く廃棄物の上面を平坦にすることができる。
（【００１１】以降は省略されています）
