公開番号2025109985
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2025086365,2023149352
出願日2025-05-23,2018-07-06
発明の名称キャビネット装置
出願人株式会社LIXIL
代理人個人,個人,個人
主分類A47B 77/04 20060101AFI20250717BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】カウンターの下側においてコンセント装置(コンセント)とコンセント装置が隣接する部材との干渉を少なくすることができるキャビネット装置を提供する。
【解決手段】天板と、天板の下側に設けられた収納部3と、を有するキャビネット装置1において、収納部3は、物品が収納される収納空間(収納本体部)35と、収納空間35の側方に設けられた第1収納側板部(側板部)および第2収納側板部(側板部)38と、収納空間35の前方に設けられた幕板(前板部)34と、天板の直下で収納空間35の前方かつ幕板34の側方に設けられたコンセント装置4と、を有し、コンセント装置4は、プラグが挿し込まれるコンセント41が第2収納側板部38の前方に重なる位置に設けられている。

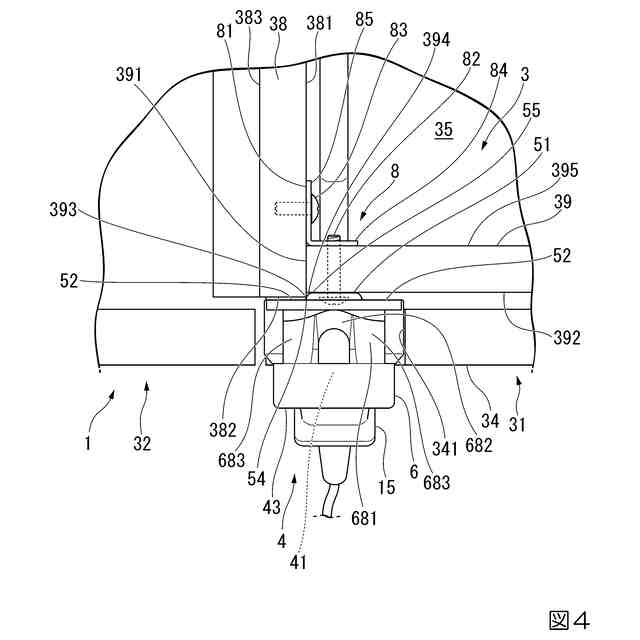

【選択図】図4

特許請求の範囲【請求項１】
天板と、前記天板の下側に設けられた収納部と、を有するキャビネット装置において、前記収納部は、物品が収納される収納本体部と、
前記収納本体部の側方に設けられた側板部と、
前記収納本体部の前方に設けられた前板部と、
前記天板の直下で前記収納本体部の前方かつ前記前板部の側方に設けられたコンセント装置と、を有し、
前記コンセント装置は、プラグが挿し込まれるコンセントが前記側板部の前方に重なる位置に設けられていることを特徴とするキャビネット装置。
続きを表示（約 560 文字）【請求項２】
前記コンセント装置は、前記側板部に固定されている請求項１に記載のキャビネット装置。
【請求項３】

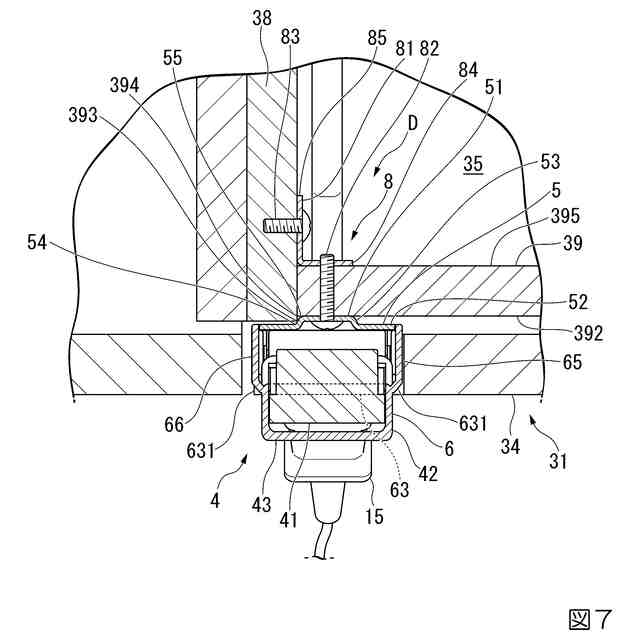

前記コンセント装置と前記側板部とは、前記コンセント装置に固定されるコンセント装置固定部と、前記コンセント装置固定部と接続され前記側板部に固定される側板固定部と、を有する固定部材によって固定されている請求項２に記載のキャビネット装置。
【請求項４】
前記コンセント装置の前面における側部には、側方に向かって漸次後側に向かうテーパ面が形成されている請求項１乃至３のいずれか一項に記載のキャビネット装置。
【請求項５】
前記前板部の後側で、前記側板部の側方に設けられる鴨居を有し、
前記コンセント装置は、前記側板部および前記鴨居の前方に設けられ、
前記側板部の前面が前記鴨居の前面よりも前側に位置し、前記側板部と前記鴨居との境界部分に第１段部が形成され、
前記コンセント装置の後面には、前記第１段部と重なる第２段部が形成されている請求項１乃至４のいずれか一項に記載のキャビネット装置。
【請求項６】
前記コンセント装置の後面には、両側方の対称となる位置それぞれに前記第２段部が形成されている請求項５に記載のキャビネット装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、キャビネット装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

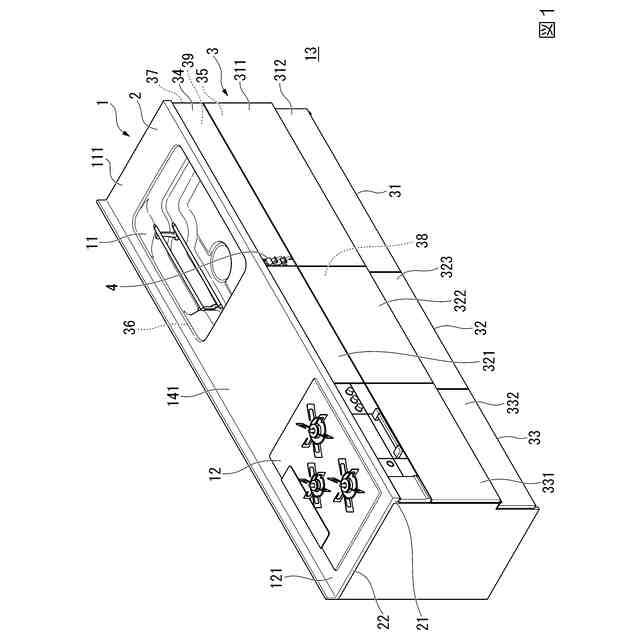

キッチンなどのカウンターを有するキャビネット装置として、前方（キッチンなどを使用する使用者が対向する側）でカウンターの直下にコンセントが設けられたキャビネット装置が知られている（例えば、特許文献１および２参照）。このようなキャビネット装置では、ミキサーなどの電化製品をカウンターの上で使用する際に、カウンターの直下に設けられたコンセントを使用することができ、利便性がよい。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１７１８３８号公報
特開２００５－２２４２５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
キャビネット装置のカウンターの下には、収納の扉や化粧板が設けられており、これらの収納の扉や化粧板などと隣接してコンセントが設けられることがある。この場合、コンセントは、収納の扉や化粧板などの隣接する部材との干渉が少ない位置に設けられることが好ましい。
【０００５】
そこで、本発明は、カウンターの下側においてコンセント装置（コンセント）とコンセント装置が隣接する部材との干渉を少なくすることができるキャビネット装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係るキャビネット装置は、天板と、前記天板の下側に設けられた収納部と、を有するキャビネット装置において、前記収納部は、物品が収納される収納本体部と、前記収納本体部の側方に設けられた側板部と、前記収納本体部の前方に設けられた前板部と、前記天板の直下で前記収納本体部の前方かつ前記前板部の側方に設けられたコンセント装置と、を有し、前記コンセント装置は、プラグが挿し込まれるコンセントが前記側板部の前方に重なる位置に設けられていることを特徴とする。
【０００７】
本発明では、コンセント装置をコンセントが側板部の前方に重なる位置に設けることができることにより、コンセント装置を収納部に対して側板部に寄せた位置に設けることができる。これにより、コンセント装置と前板部との干渉を少なくすることができる。その結果、コンセント装置を設けるために前板部に施す加工を最小限またはなくすことができる。
【０００８】
また、本発明に係るキャビネット装置では、前記コンセント装置は、前記側板部に固定されていてもよい。
このような構成とすることにより、コンセント装置を、収納部に対して確実に固定することができる。
【０００９】

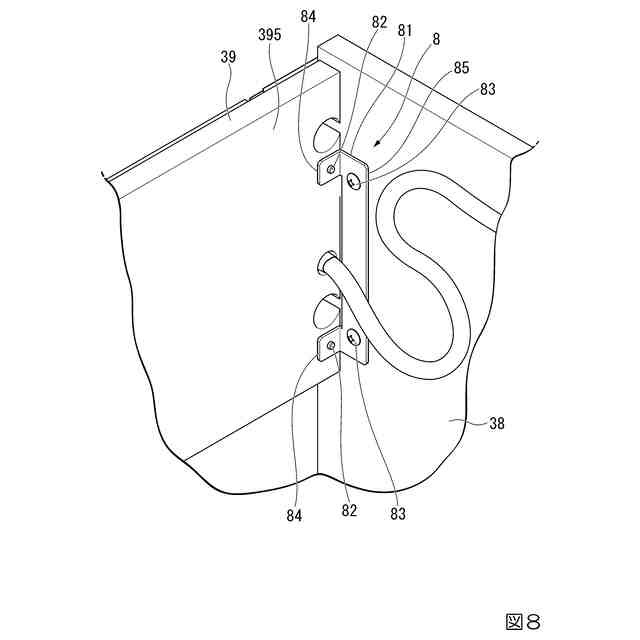

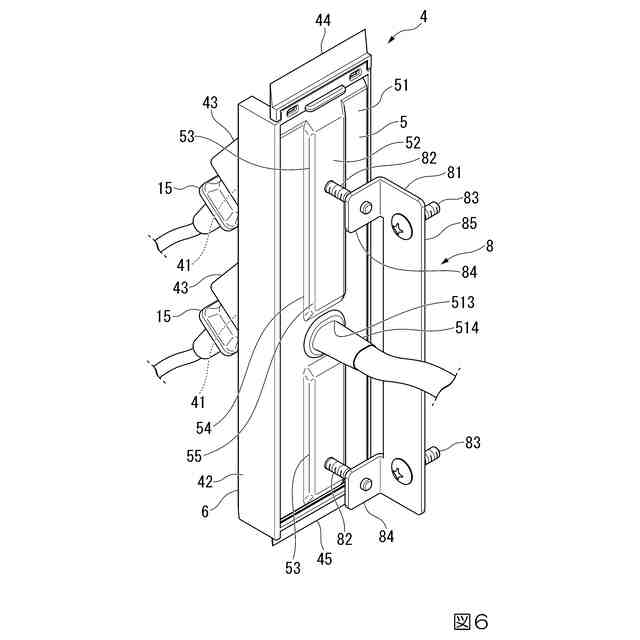

また、本発明に係るキャビネット装置では、前記コンセント装置と前記側板部とは、前記コンセント装置に固定されるコンセント装置固定部と、前記コンセント装置固定部と接続され前記側板部に固定される側板固定部と、を有する固定部材によって固定されていてもよい。
このような構成とすることにより、コンセント装置を収納部に容易に固定することができる。
【００１０】

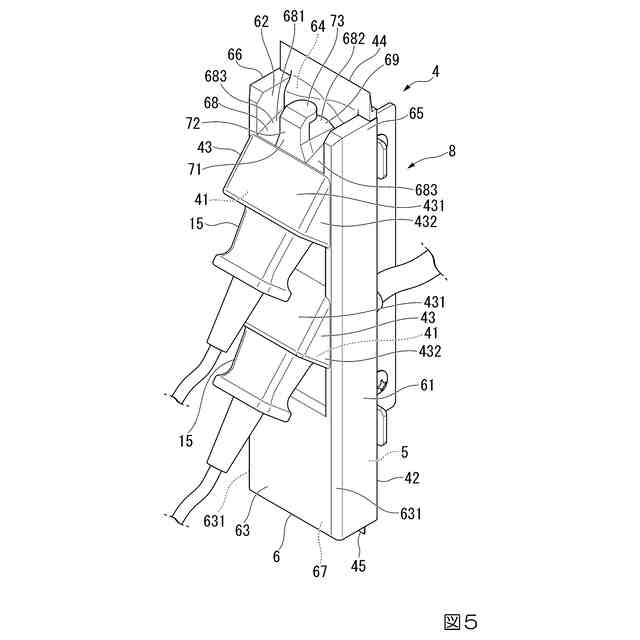

また、本発明に係るキャビネット装置では、前記コンセント装置の前面における側部には、側方に向かって漸次後側に向かうテーパ面が形成されていてもよい。
このような構成とすることにより、コンセント装置の前面を前板部の前面と同一平面上となるように設置する場合でも、コンセント装置のテーパ面の後縁部を前板部の前面と前後方向に同じ位置となるように設置する場合でも、コンセント装置と前板部とを見栄えよく納めることができる。このため、厚さの異なる前板部に対しても同じ厚さのコンセント装置を隣接して設置することができる。
（【００１１】以降は省略されています）
