発明の名称改装建具
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 1/56 20060101AFI20250717BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】樹脂製の障子を使用することによって断熱性能を向上させた改装建具を提供すること。
【解決手段】建物躯体の開口部に取り付けられる既設枠と、既設枠の内周側の四周に亘って取り付けられる新設枠と、新設枠の内側に左右方向にスライド移動可能に納められる少なくとも1つの樹脂製の障子と、を有し、新設枠を構成する上下左右の枠部材のうちの少なくとも上下の枠部材は、金属を含む枠部材本体と、枠部材本体をカバーするとともに障子のスライド移動をガイドするレール部材と、によって構成される、改装建具である。
【選択図】図2
特許請求の範囲【請求項１】
建物躯体の開口部に取り付けられる既設枠と、
前記既設枠の内周側の四周に亘って取り付けられる新設枠と、
前記新設枠の内側に左右方向にスライド移動可能に納められる少なくとも１つの樹脂製の障子と、を有し、
前記新設枠を構成する上下左右の枠部材のうちの少なくとも上下の前記枠部材は、金属を含む枠部材本体と、前記枠部材本体をカバーするとともに前記障子のスライド移動をガイドするレール部材と、によって構成される、改装建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、改装建具に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、建物の開口部をリフォーム等で改装する場合に、開口部に取り付けられている既設枠の内周側に新設枠を取り付けることが行われている。例えば、特許文献１には、既設枠の内周側に新設の断熱枠体を取り付けた改装建具が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２８５７５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
新設枠の内側に障子がスライド移動可能に納められる改装建具の断熱性能を向上させる観点では、新設枠の内側に納められる障子として樹脂製の障子を使用できるようにすることが求められる。
【０００５】
本開示は、樹脂製の障子を使用することによって断熱性能を向上させた改装建具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、建物躯体の開口部に取り付けられる既設枠と、前記既設枠の内周側の四周に亘って取り付けられる新設枠と、前記新設枠の内側に左右方向にスライド移動可能に納められる少なくとも１つの樹脂製の障子と、を有し、前記新設枠を構成する上下左右の枠部材のうちの少なくとも上下の前記枠部材は、金属を含む枠部材本体と、前記枠部材本体をカバーするとともに前記障子のスライド移動をガイドするレール部材と、によって構成される、改装建具に関する。
【図面の簡単な説明】
【０００７】

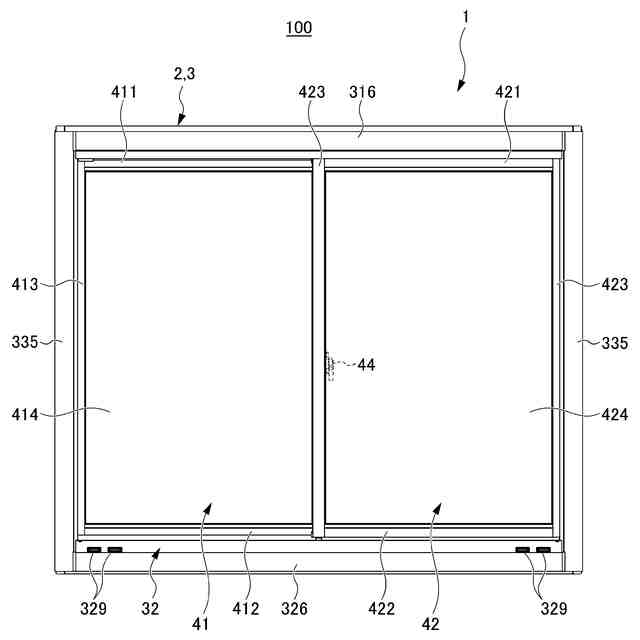

第１実施形態に係る改装建具を室外側から見た正面図である。

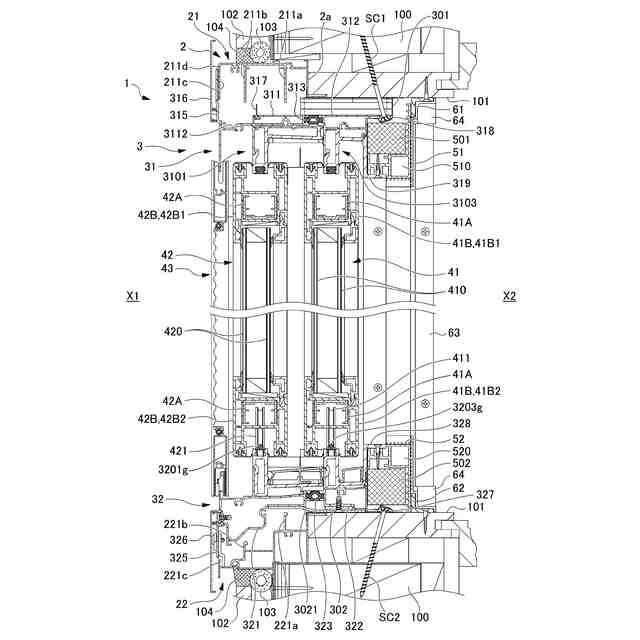

図１に示す改装建具の縦断面図である。

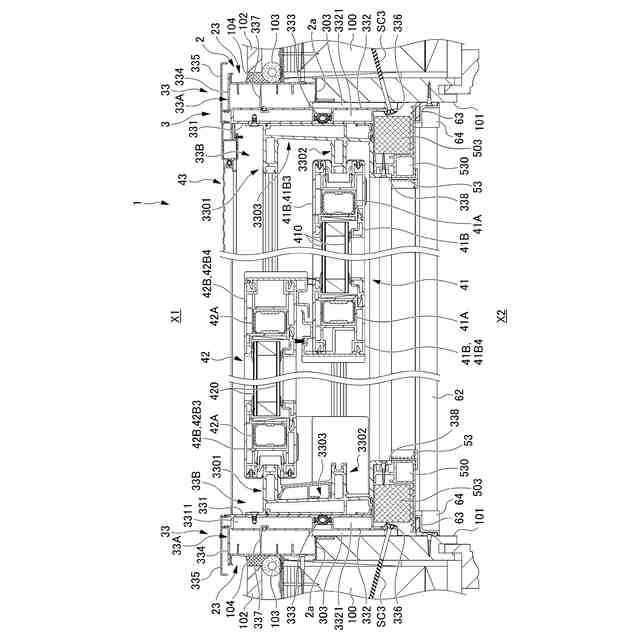

図１に示す改装建具の横断面図である。

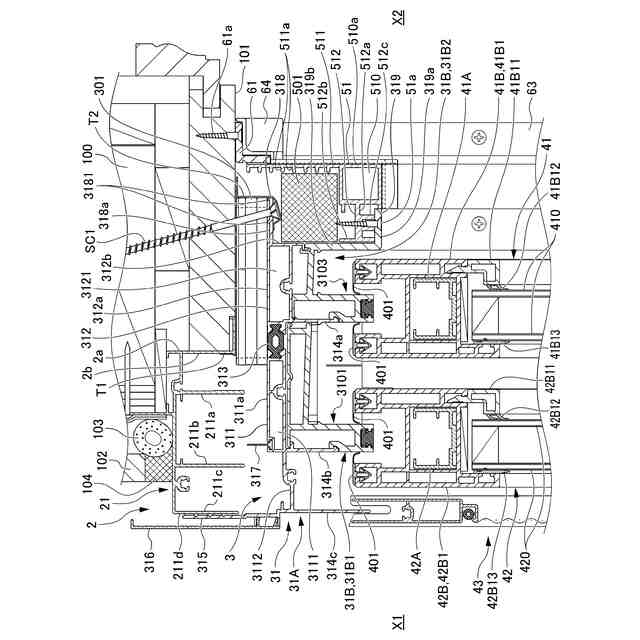

図２に示す改装建具の上枠部分を拡大して示す縦断面図である。

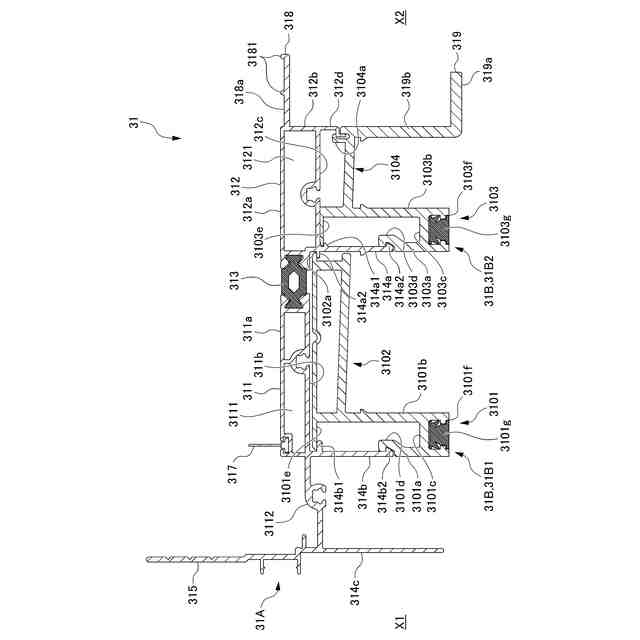

図４に示す改装建具の新設上枠を拡大して示す縦断面図である。

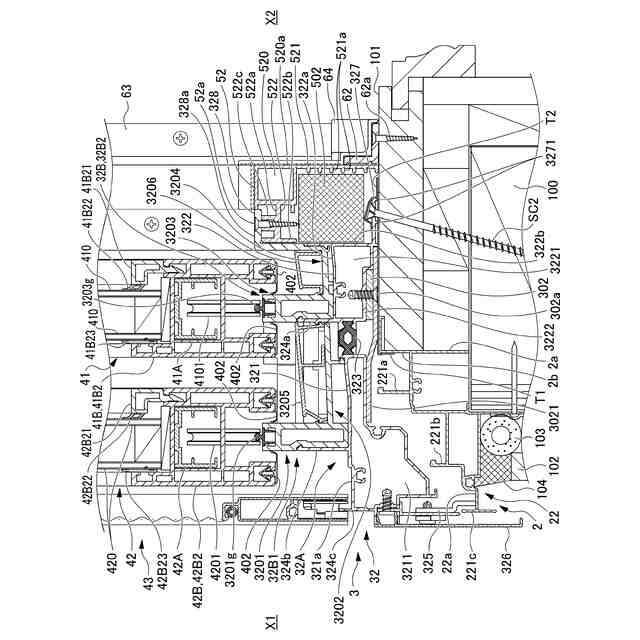

図２に示す改装建具の下枠部分を拡大して示す縦断面図である。
図６に示す改装建具の新設下枠を拡大して示す縦断面図である。

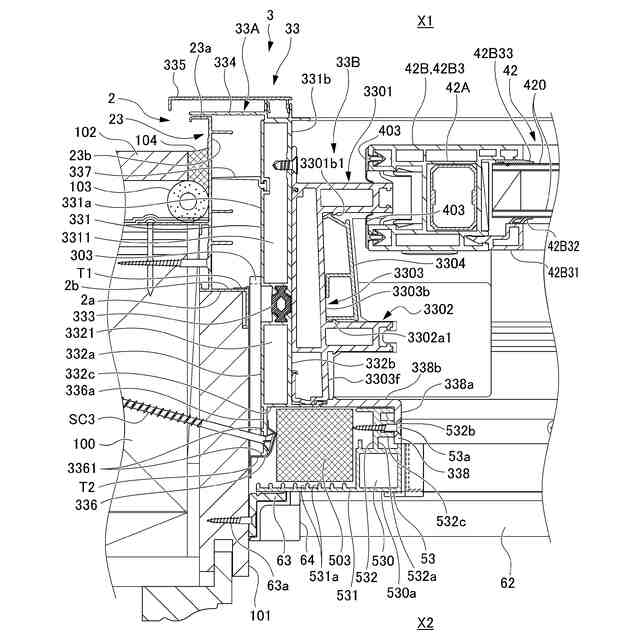

図３に示す改装建具の左側の縦枠部分を拡大して示す横断面図である。

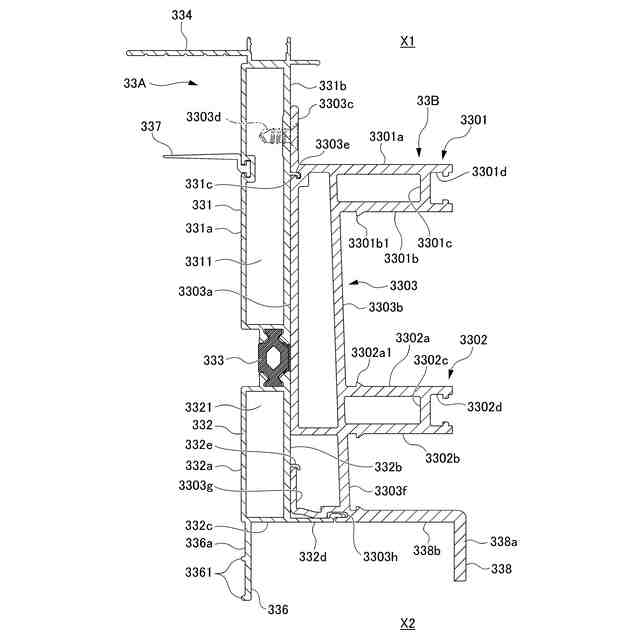

図８に示す改装建具の左側の新設縦枠を拡大して示す縦断面図である。
図３に示す改装建具の右側の縦枠部分を拡大して示す横断面図である。
図１０に示す改装建具の右側の新設縦枠を拡大して示す縦断面図である。
既設下枠の他の実施形態を示す縦断面図である。
３層のガラスを納めた障子を有する改装建具の縦断面図である。
３層のガラスを納めた障子を有する改装建具の横断面図である。
第２実施形態に係る改装建具の上枠部分を拡大して示す縦断面図である。
第２実施形態に係る改装建具の左側の縦枠部分を拡大して示す横断面図である。
第２実施形態に係る改装建具の施工方法を示す図である。
第２実施形態に係る改装建具の施工方法を示す図である。
第２実施形態に係る改装建具の施工方法を示す図である。
第２実施形態に係る改装建具の施工方法を示す図である。
第３実施形態に係る改装建具の上枠部分を拡大して示す縦断面図である。
第３実施形態に係る改装建具の下枠部分を拡大して示す縦断面図である。
第３実施形態に係る改装建具の左側の縦枠部分を拡大して示す縦断面図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しながら詳しく説明する。本実施形態に係る改装建具１は、既設枠２が建物躯体１００の開口部に取り付けられた状態で、既設枠２に新設枠３を取り付けるリフォーム用の改装建具である。
【０００９】
本明細書において、見込み方向とは、改装建具１における室内外方向に沿う方向である。見付け方向とは、改装建具１における面材の面方向に沿う方向であり、見込み方向に対して直交する方向である。図面において、改装建具１の室外側を「室外側Ｘ１」とし、改装建具１の室内側を「室内側Ｘ２」とする。改装建具１を正面視したときの横方向を「左右」とする。改装建具１を正面視したときの改装建具１の中央部に向かう方向を「内方」とし、改装建具１の中央部から離れる方向を「外方」とする。
【００１０】
第１実施形態に示す改装建具１は、木質系の建物躯体１００の開口部に納められた引き違い窓タイプの改装サッシである。改装建具１は、既設枠２と、新設枠３と、２枚の樹脂製の障子４１，４２と、１枚の網戸４３と、を有する。既設枠２は、建物躯体１００の開口部における上下左右の四周に亘って取り付けられる。新設枠３は、既設枠２の内周側における上下左右の四周に亘って取り付けられる。障子４１，４２及び網戸４３は、新設枠３の内側に左右方向にスライド移動可能に納められる。図１に示すように、室内側Ｘ２に配置される障子４１には、クレセント錠４４が取り付けられている。下枠部分における室外側Ｘ１の見付け面の左右両端部には、下枠部分に流入した雨水を排水する排水口３２９が設けられている。図１において、網戸４３は図示を省略している。
