発明の名称建具
出願人株式会社LIXIL
代理人個人,個人,個人,個人
主分類E06B 3/46 20060101AFI20250710BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】同一のレール上をスライド移動する2枚の障子の戸先側の縦框同士を突き合わせた際に、一方の障子の戸先側の縦框が、他方の障子の戸先側の縦框の室内側見付け面を覆って呑み込むように構成する必要なく、2枚の障子の戸先側と戸尻側の縦框の横幅を統一させて意匠性を向上させること。
【解決手段】横枠の長さ方向に沿って延びる室内側レール上をスライド移動する第1の障子及び第2の障子を備え、第1の障子は、第1の戸先側縦框及び第1の戸尻側縦框を有し、第2の障子は、第2の戸先側縦框及び第2の戸尻側縦框を有し、第1の障子及び第2の障子の閉鎖状態において、第1の戸先側縦框と第2の戸先側縦框とが突き合わされた状態の第1の戸先側縦框及び第2の戸先側縦框の全体の横幅は、第1の戸尻側縦框及び第2の戸尻側縦框のそれぞれの横幅と同等である。
【選択図】図2
特許請求の範囲【請求項１】
横枠の長さ方向に沿って延びる室内側レール上をスライド移動する第１の障子及び第２の障子を備え、
前記第１の障子は、第１の戸先側縦框及び第１の戸尻側縦框を有し、
前記第２の障子は、第２の戸先側縦框及び第２の戸尻側縦框を有し、
前記第１の障子及び前記第２の障子の閉鎖状態において、前記第１の戸先側縦框と前記第２の戸先側縦框とが突き合わされる建具であって、
突き合わされた状態の前記第１の戸先側縦框及び前記第２の戸先側縦框の全体の横幅は、前記第１の戸尻側縦框及び前記第２の戸尻側縦框のそれぞれの横幅と同等である、建具。
続きを表示（約 1,500 文字）【請求項２】
前記第１の戸先側縦框及び前記第２の戸先側縦框のそれぞれの横幅は、前記第１の戸尻側縦框及び前記第２の戸尻側縦框のそれぞれの横幅の１／２以下である、請求項１に記載の建具。
【請求項３】
前記第１の戸先側縦框及び前記第２の戸先側縦框は、それぞれ室内側に突出する室内側突出部を有し、
突き合わされた状態の前記第１の戸先側縦框及び前記第２の戸先側縦框のそれぞれの前記室内側突出部の間に、手掛け用の隙間が形成される、請求項１又は２に記載の建具。
【請求項４】
突き合わされた状態の前記第１の戸先側縦框及び前記第２の戸先側縦框のそれぞれの室内側突出部の間に、前記隙間を塞ぐように弾性部材が設けられる、請求項３に記載の建具。
【請求項５】
前記第１の戸先側縦框及び前記第２の戸先側縦框は、それぞれ室外側に突出する室外側突出部を有し、
前記第１の戸先側縦框及び前記第２の戸先側縦框のそれぞれの前記室外側突出部に、手掛け部が形成される、請求項１又は２に記載の建具。
【請求項６】
前記横枠の長さ方向に沿って延びる室外側レール上をスライド移動する第３の障子及び第４の障子と、
前記第３の障子は、第３の戸先側縦框及び第３の戸尻側縦框を有し、
前記第４の障子は、第４の戸先側縦框及び第４の戸尻側縦框を有し、
前記第３の戸尻側縦框は、閉鎖状態の前記第１の障子の前記第１の戸尻側縦框の室外側に重なるように配置され、前記第４の戸尻側縦框は、閉鎖状態の前記第２の障子の前記第２の戸尻側縦框の室外側に重なるように配置され、
前記第１の戸先側縦框及び前記第２の戸先側縦框のそれぞれの前記室外側突出部の室外側見付け面は、前記第３の障子の前記第３の戸尻側縦框及び前記第４の障子の前記第４の戸尻側縦框の室外側見付け面に対して、見込み方向の同一位置に配置される、請求項１又は２に記載の建具。
【請求項７】
前記横枠の長さ方向に沿って延びる室外側レール上をスライド移動する第３の障子及び第４の障子と、
前記室外側レールの室外側に配置され、前記横枠の長さ方向に沿って延びる網戸用レール上をスライド移動する網戸と、をさらに備え、
前記第３の障子は、第３の戸先側縦框及び第３の戸尻側縦框を有し、
前記第４の障子は、第４の戸先側縦框及び第４の戸尻側縦框を有し、
前記第３の戸尻側縦框は、閉鎖状態の前記第１の障子の前記第１の戸尻側縦框の室外側に重なるように配置され、前記第４の戸尻側縦框は、閉鎖状態の前記第２の障子の前記第２の戸尻側縦框の室外側に重なるように配置され、
前記第１の戸先側縦框及び前記第２の戸先側縦框のそれぞれの前記室外側突出部の室外側見付け面は、前記第３の障子の前記第３の戸尻側縦框及び前記第４の障子の前記第４の戸尻側縦框の室外側見付け面に対して、見込み方向の同一位置に配置され、
前記網戸は、閉鎖状態の前記第１の障子の前記第１の戸先側縦框の前記室外側突出部と前記第４の障子の前記第４の戸尻側縦框との間、もしくは前記第２の障子の前記第２の戸先側縦框の前記室外側突出部と前記第３の障子の前記第３の戸尻側縦框との間、に亘って設けられる、請求項１又は２に記載の建具。
【請求項８】
前記網戸は、共通の前記網戸用レール上をスライド移動する第１の網戸及び第２の網戸を有し、
前記第１の障子の前記第１の戸先側縦框と前記第１の網戸の戸先側縦框との間、及び前記第２の障子の前記第２の戸先側縦框と前記第２の網戸の戸先側縦框との間に、緩衝部材が設けられる、請求項７に記載の建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、横枠に沿って延びる同一のレール上をスライド移動する２枚の障子を有し、互いの戸先側の縦框を突き合わせて閉じた際に、一方の障子の戸先側の縦框が、他方の障子の戸先側の縦框の室内側見付け面を覆って呑み込むように構成される建具が知られている（例えば、特許文献１参照）。これによって、２枚の障子の戸先側と戸尻側の縦框の横幅が同等になり、建具の意匠性が向上する。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３１７３１６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、同一のレール上をスライド移動する２枚の障子の戸先側の縦框同士を突き合わせた際に、一方の障子の戸先側の縦框が、他方の障子の戸先側の縦框の室内側見付け面を覆って呑み込むように構成する必要なく、２枚の障子の戸先側と戸尻側の縦框の横幅を統一させて意匠性を向上させた建具を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の建具は、横枠の長さ方向に沿って延びる室内側レール上をスライド移動する第１の障子及び第２の障子を備え、前記第１の障子は、第１の戸先側縦框及び第１の戸尻側縦框を有し、前記第２の障子は、第２の戸先側縦框及び第２の戸尻側縦框を有し、前記第１の障子及び前記第２の障子の閉鎖状態において、前記第１の戸先側縦框と前記第２の戸先側縦框とが突き合わされる建具であって、突き合わされた状態の前記第１の戸先側縦框及び前記第２の戸先側縦框の全体の横幅は、前記第１の戸尻側縦框及び前記第２の戸尻側縦框のそれぞれの横幅と同等である、建具に関する。
【図面の簡単な説明】
【０００６】

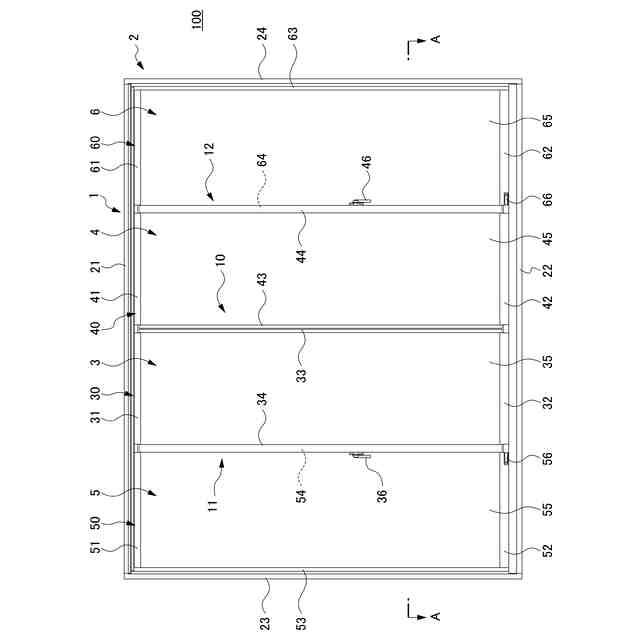

一実施形態に係る建具を室内側から見た正面図である。

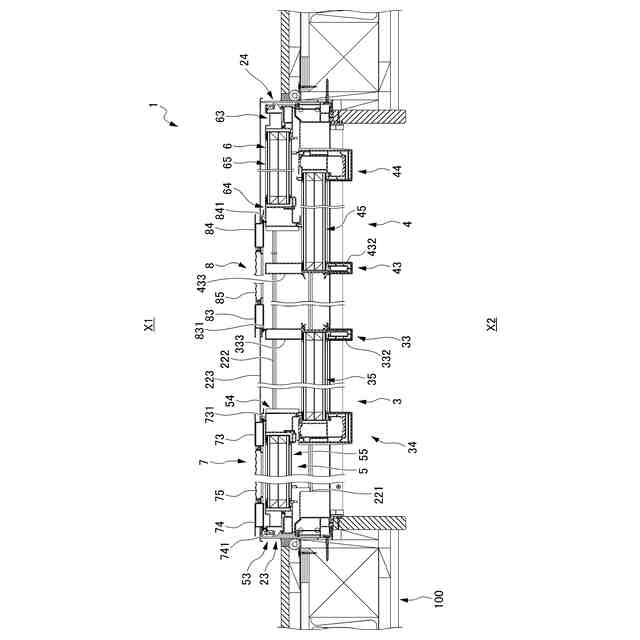

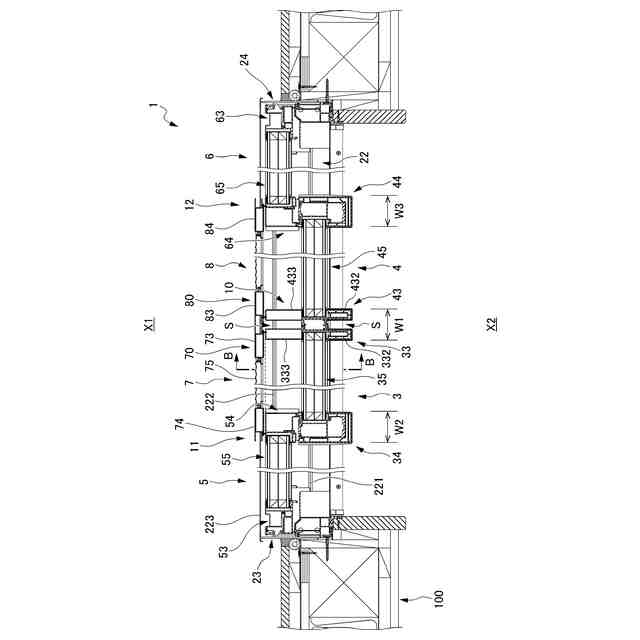

図１中のＡ－Ａ線に沿う横断面図である。

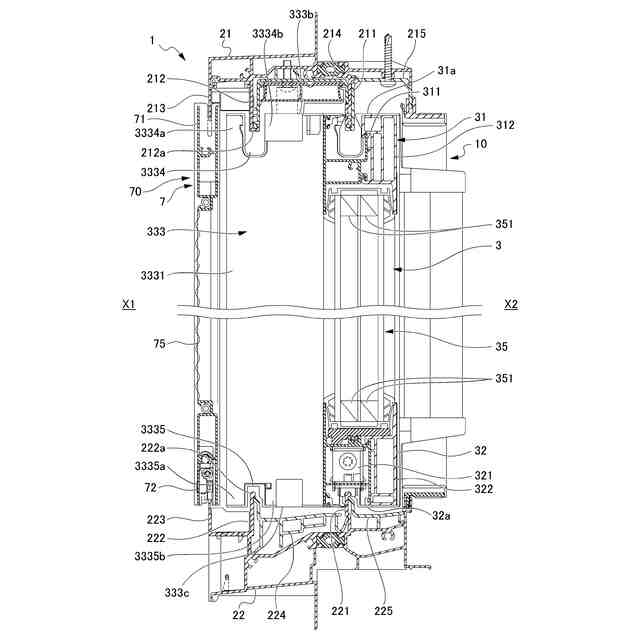

図２中のＢ－Ｂ線に沿う縦断面図である。

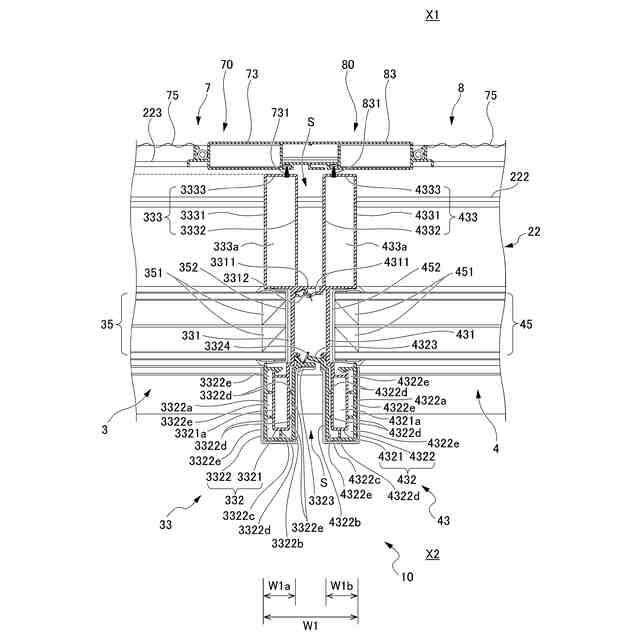

図２中の第１の障子と第２の障子との突合せ部の拡大図である。

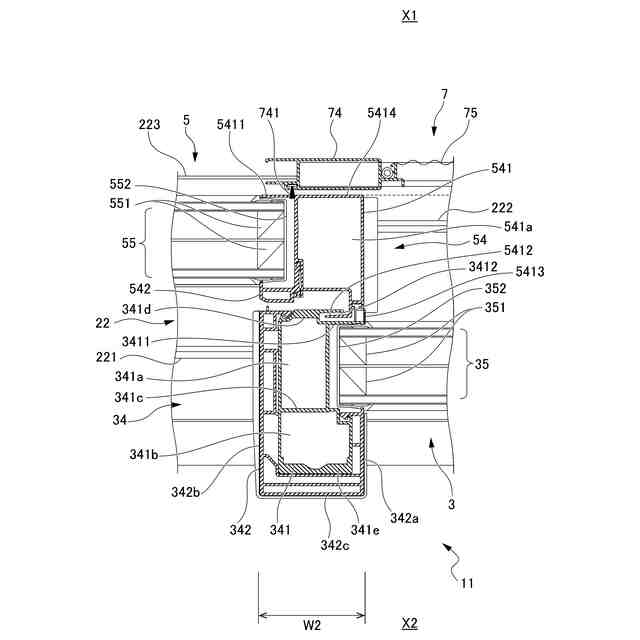

図２中の第１の障子と第３の障子との召合せ部の拡大図である。

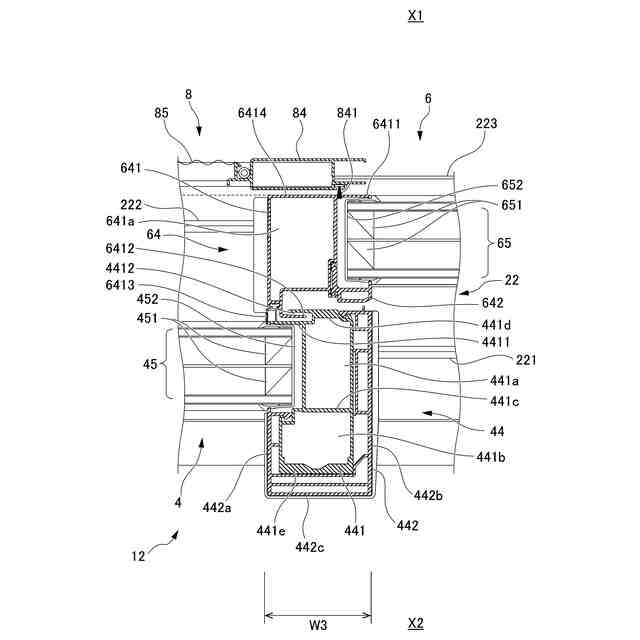

図２中の第２の障子と第４の障子との召合せ部の拡大図である。
第２の障子を開放した状態を示す建具の横断面図である。

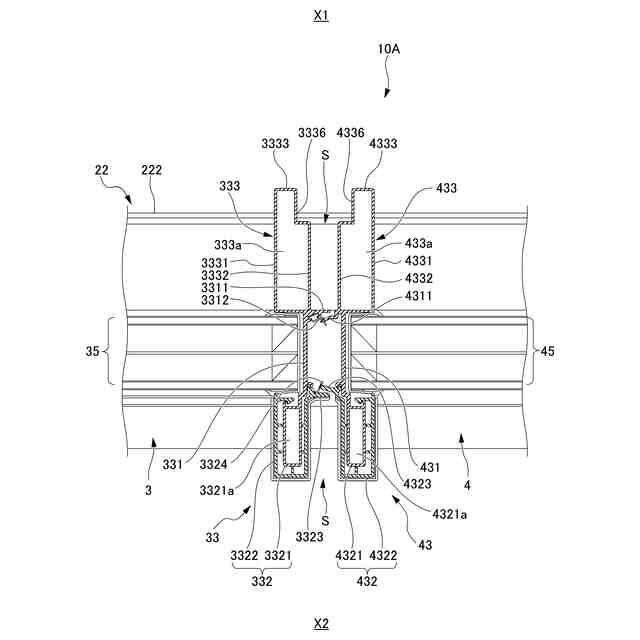

第２実施形態に係る第１の障子と第２の障子の突合せ部を拡大して示す横断面図である。

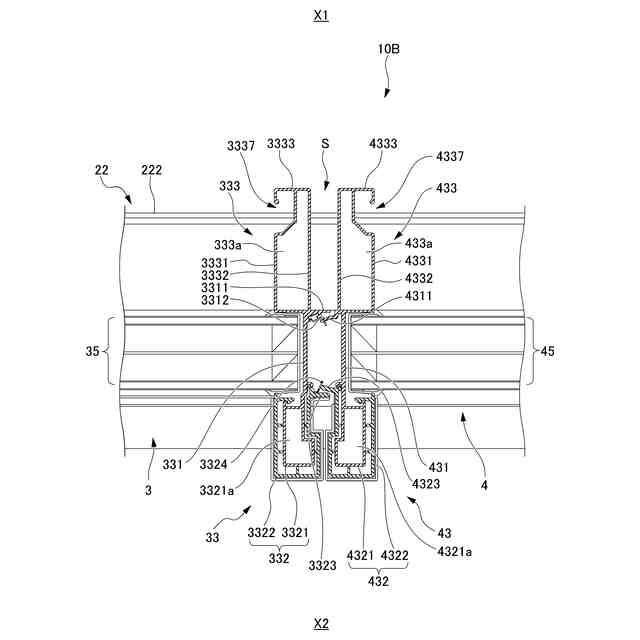

第３実施形態に係る第１の障子と第２の障子の突合せ部を拡大して示す横断面図である。
第４実施形態に係る第１の障子と第２の障子の突合せ部を拡大して示す横断面図である。
第５実施形態に係る第１の障子と第２の障子の突合せ部を拡大して示す横断面図である。
第６実施形態に係る第１の障子と第２の障子の突合せ部を拡大して示す横断面図である。
【発明を実施するための形態】
【０００７】
以下、本開示の実施形態について図面を用いて詳細に説明する。図１及び図２に示すように、建具１は、建物躯体１００の開口部に取り付けられた枠体２を有する。枠体２は、上横枠２１と下横枠２２と左右一対の縦枠２３、２４とを矩形に枠組みすることによって構成される。枠体２の内側には、第１の障子３、第２の障子４、第３の障子５及び第４の障子６の４枚の障子と、第１の網戸７及び第２の網戸８の２枚の網戸と、が納められている。
【０００８】
各図中の方向について定義する。図中のＸ１は、建具１の室外側を示し、Ｘ２は、建具１の室内側を示す。建具１において、室外側Ｘ１に対向するように配置される面を室外側見付け面と称し、室内側Ｘ２に対向するように配置される面を室内側見付け面と称する。建具１において、室外側見付け面及び室内側見付け面に沿う左右方向を見付け方向とする。建具１において、室外側見付け面及び室内側見付け面に対して直交し、室外側Ｘ１と室内側Ｘ２とを結ぶ直線に沿う方向を見込み方向とする。建具１において、見込み方向に沿うように配置される面を見込み面と称する。
【０００９】
図３に示すように、上横枠２１は、室内側Ｘ２から室外側Ｘ１に向けて順に、それぞれ長さ方向に沿って延びる室内側レール２１１、室外側レール２１２及び網戸用レール２１３を有する。下横枠２２は、室内側Ｘ２から室外側Ｘ１に向けて順に、それぞれ長さ方向に沿って延びる室内側レール２２１、室外側レール２２２及び網戸用レール２２３を有する。
【００１０】
上横枠２１における室内側レール２１１と室外側レール２１２との間、及び室内側レール２１１の室内側Ｘ２には、それぞれ樹脂製のカバー材２１４，２１５が取り付けられている。下横枠２２における室内側レール２２１と室外側レール２２２との間、及び室内側レール２２１の室内側Ｘ２には、それぞれ樹脂製のカバー材２２４，２２５が取り付けられている。
