発明の名称誤作動防止機能付き筆記具
出願人ミクロ株式会社
代理人個人,個人,個人,個人,個人
主分類B43K 24/08 20060101AFI20250725BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】先端にテーパーを、後端にノック部をそれぞれ備えていて前後方向に伸びる円筒状の本体と、前記本体の後端側に配備されていて前記本体を止着物に挟着するクリップ部とを備えていて、前記後端から前記先端に向かう方向である前進方向の力を前記ノック部に付与してノックを作動させることで、筆記先端が前記テーパーの開口部から前記前進方向へ突出して筆記位置に保持されて筆記を行える状態になるノック式の筆記具。クリップ部を止着物に挟着している際に、不用意にノック部に向けて前進方向の力が付与されて筆記先端がテーパーの開口部から突出してしまうことを防止する。

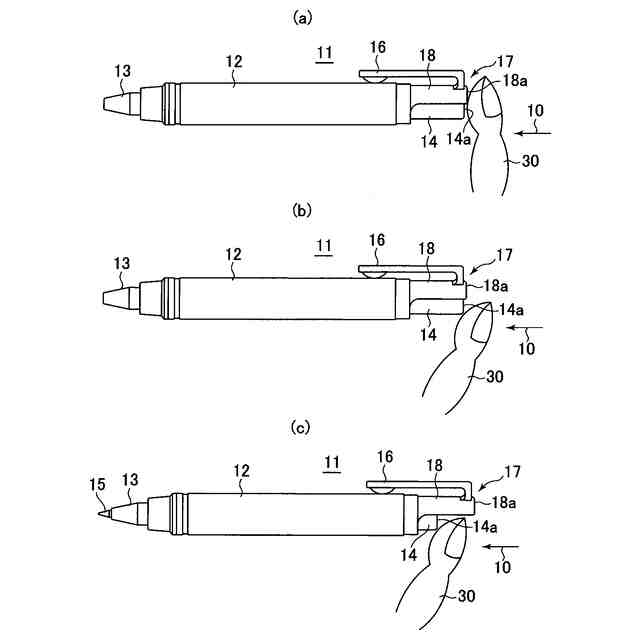

【解決手段】ノック部に対して不用意に前進方向への力が付与されようとするときに、そのような不用意な前進方向への力がノック部に対して付与されることを防ぐノックガード部が前記本体の後端に配備されている誤作動防止機能付き筆記具。

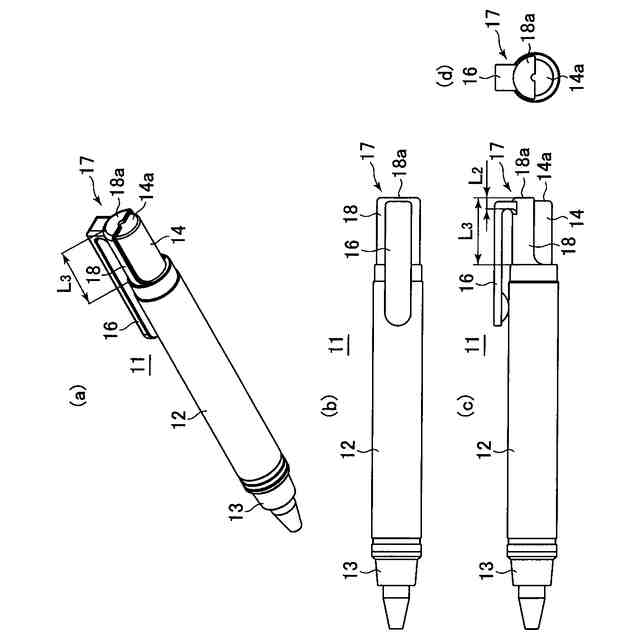

【選択図】図2
特許請求の範囲【請求項１】

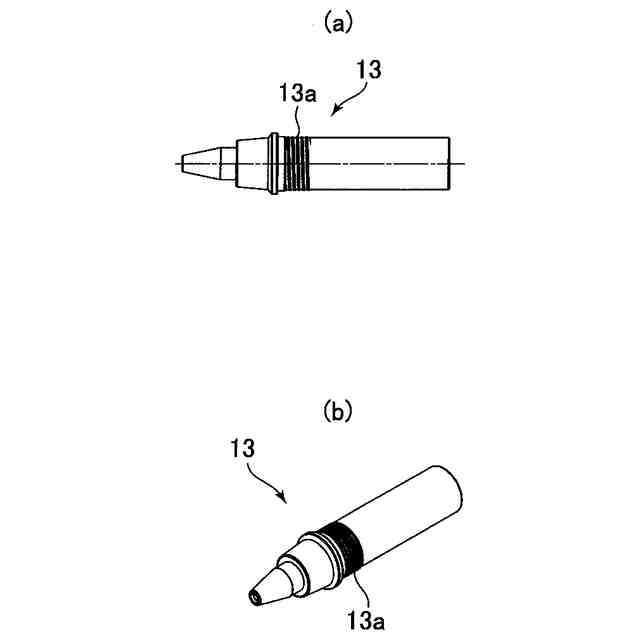

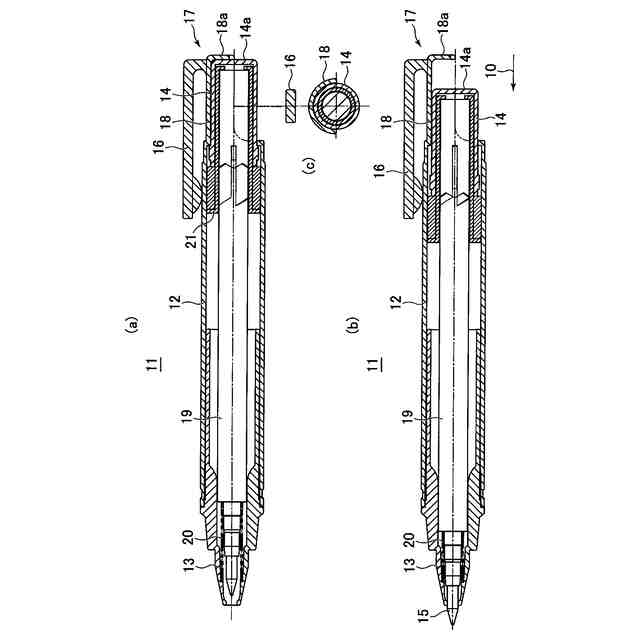

先端にテーパーを、後端にノック部をそれぞれ備えていて前後方向に伸びる円筒状の本体と、前記本体の後端側に配備されていて前記本体を止着物に挟着するクリップ部とを備えていて、前記後端から前記先端に向かう方向である前進方向の力を前記ノック部に付与してノックを作動させることで、筆記先端が前記テーパーの開口部から前記前進方向へ突出して筆記位置に保持されて筆記を行える状態になるノック式の筆記具であって、
前記ノック部に対して不用意に前記前進方向への力が付与されようとするときに、当該不用意な前記前進方向への前記力が前記ノック部に対して付与されることを防ぐノックガード部が前記本体の後端に配備されている
誤作動防止機能付き筆記具。
続きを表示（約 870 文字）【請求項２】

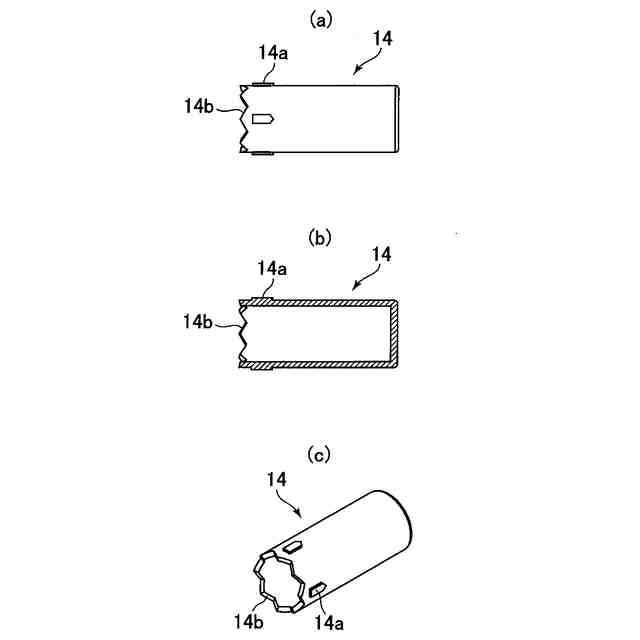

前記ノックガード部は、前記誤作動防止機能付き筆記具の後ろ側から前記前進方向で前記誤作動防止機能付き筆記具を見たときに、前記ノック部の後端の面であるノック部後端面の少なくとも一部を覆い、前記本体の後端に対して位置固定的に配備されている、ガード部を、前記ノック部後端面の後ろ側に備えている
請求項１記載の誤作動防止機能付き筆記具。
【請求項３】

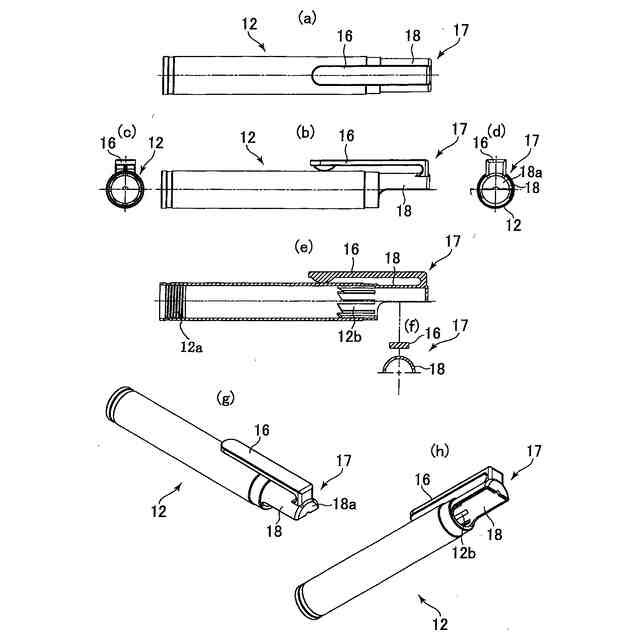

前記ノックガード部は、前記先端から前記後端に向かう方向である後進方向に向かって前記本体の後端から伸びるガード支持部を備えており、前記ガード部は前記ガード支持部における後端であるガード支持部後端で前記ガード支持部によって支持されている請求項２記載の誤作動防止機能付き筆記具。
【請求項４】
前記ガード支持部は前記本体と一体に形成されている、あるいは、前記本体と別体に形成されている請求項３記載の誤作動防止機能付き筆記具。
【請求項５】
前記本体は後端に尾栓を備えており、前記ガード支持部は前記尾栓と一体に形成されている、あるいは、前記尾栓と別体に形成されている請求項３記載の誤作動防止機能付き筆記具。
【請求項６】
前記ガード部は、前記ノック部後端面の周縁の一部を前記後ろ側から覆う、前記誤作動防止機能付き筆記具の後ろ側から前記前進方向で前記誤作動防止機能付き筆記具を見たときに弧状である請求項２又は３記載の誤作動防止機能付き筆記具。
【請求項７】
前記ガード部は、前記ノック部後端面に対して平行な板状体からなる請求項２又は３記載の誤作動防止機能付き筆記具。
【請求項８】
前記クリップ部は、前記ガード支持部によって支持されている請求項３記載の誤作動防止機能付き筆記具。
【請求項９】
前記クリップ部の後端であるクリップ部後端の前記前後方向における位置と、前記ガード部の前記前後方向における位置とが略同一である請求項８記載の誤作動防止機能付き筆記具。

発明の詳細な説明【技術分野】
【０００１】

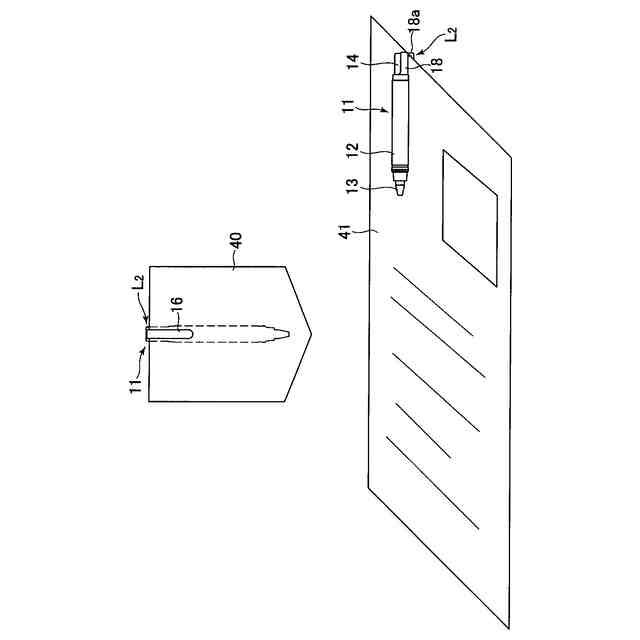

この発明は、クリップを備えているノック式の筆記具に関し、特に、クリップをポケットやノート等の止着物に挟着している際に、ノック部に対して作動させるための力が不用意に付与されようとしても、筆記先端が軸筒の先端から突出しないようにした誤作動防止機能付き筆記具に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
クリップを備えているノック式の筆記具で、クリップをポケットやノート等の止着物に挟着している際に、不用意にノック部が押されると筆記先端が軸筒の先端から突出してしまい、種々の不具合が生じることがある。これを、クリップを備えているノック式の従来一般的な筆記具の一例を図１に表して説明すると次のようになる。
【０００３】

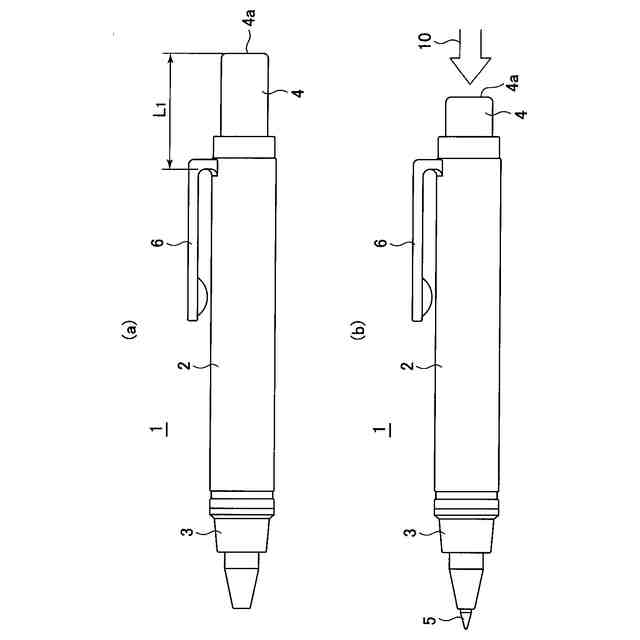

筆記具１を構成する円筒状の本体２は、図１（ａ）、（ｂ）における左右方向である長手方向に伸びていて、先端（図１（ａ）の左端）にテーパー３を、後端（図１（ａ）の右端）にクリップ部６とノック部４とを備えている。
【０００４】
以下、本明細書において、筆記具１を構成する円筒状の本体２の先端側を前側、後端側を後側、本体２の後端側から先端側に向かう方向を前進方向、本体２の先端側から後端側に向かう方向を後進方向として説明する。
通常では、図１（ａ）図示のように、筆記先端５はテーパー３の開口部内に没入していて本体２内に収納されている。ノックを作動させる、すなわち、ノック部４の後端面４ａに対して図１（ｂ）に矢印１０で示すように前進方向の力を付与するノックを行うと、筆記先端５がテーパー３の開口部から突出して筆記位置に保持され、筆記を行える状態になる（図１（ｂ））。
【０００５】

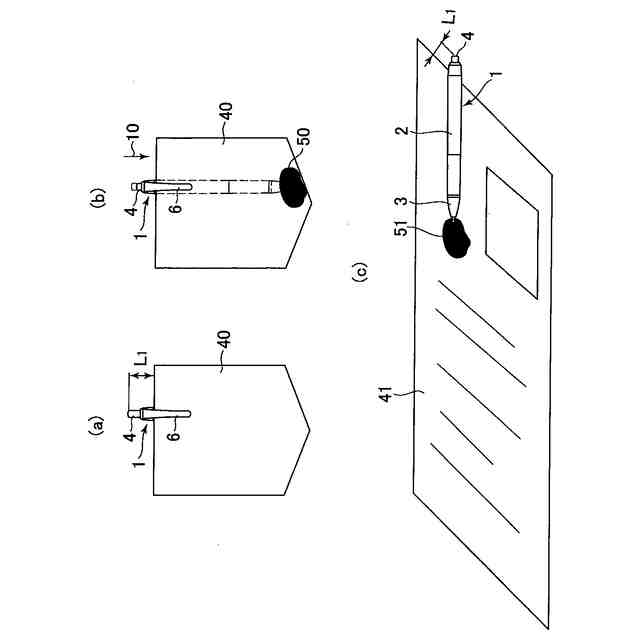

図５は、図１図示の従来の一般的な筆記具１で誤作動が生じる場合の一例を説明する図であって、図５（ａ）は、衣服のポケット４０に筆記具１が装着されている状態を説明する一部を省略した正面図である。
【０００６】
ポケット４０に筆記具１を装着した場合、図１（ａ）にＬ
１
で示すクリップ６の後端からノック部４の後端までの部分が、筆記具１の構造上、ポケット４０の縁部からはみ出すことになる（図５（ａ））。図５（ｃ）は、図１図示の従来の一般的な筆記具１をノート４１などに装着している状態を説明する斜視図である。この場合も、筆記具１の構造上、クリップ６の後端からノック部４の後端までの部分がノート４１の縁部からはみ出すことになる。
【０００７】
このように、図１（ａ）にＬ
１
で示す、小さくない（短くない）部分がポケット４０の縁部や、ノート４１の縁部からはみ出すため、筆記具１をポケット４０や、ノート４１、ファイル等に装着して持ち運びや作業しているときに、誤ってノックを作動させてしまうことがある。
【０００８】
意図せずに、誤ってノックを作動させてしまうと筆記先端５がテーパー３の開口部から突出して筆記位置に保持されていることからポケット４０内をインク等で汚してしまうことがある。例えば、筆記具１をポケット４０に装着している状態（図５（ａ））で誤ってノックを作動させてしまうと図５（ｂ）図示のようにボールペン等のインク５０でポケット４０内を汚してしまうことがある。また、筆記具１をノート４１に装着している状態（図５（ｃ））で誤ってノックを作動させてしまうと図５（ｃ）図示のようにボールペン等のインク５１でノート４１を汚してしまうことがある。
【０００９】
ノック式の筆記具では、上述したように、ノック部４を、意図的に、図１（ｂ）に矢印１０で示すようにノックして前進方向への力を付与することでノックを作動させ、筆記先端５をテーパー３の開口部から突出させて筆記位置に保持して筆記を行える状態にしている。
【００１０】
これに対して、意図していないときに、ノック部４が図１（ｂ）に矢印１０で示す方向に押される、すなわち、意図せずに（例えば、不用意に）ノック部に対して前進方向への力が付与されてノックが作動し、筆記先端５がテーパー３の開口部から突出して筆記位置に保持され、筆記を行える状態になってしまうことがある。
（【００１１】以降は省略されています）
