公開番号2025114684
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2025076315,2023112475
出願日2025-05-01,2022-01-25
発明の名称複数の画像センサを有する撮像システムのための照明制御
出願人ハンドヘルドプロダクツインコーポレーティッド
代理人個人,個人,個人,個人
主分類G03B 15/05 20210101AFI20250729BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】複数の画像センサを有する撮像システムのための照明制御を提供する。

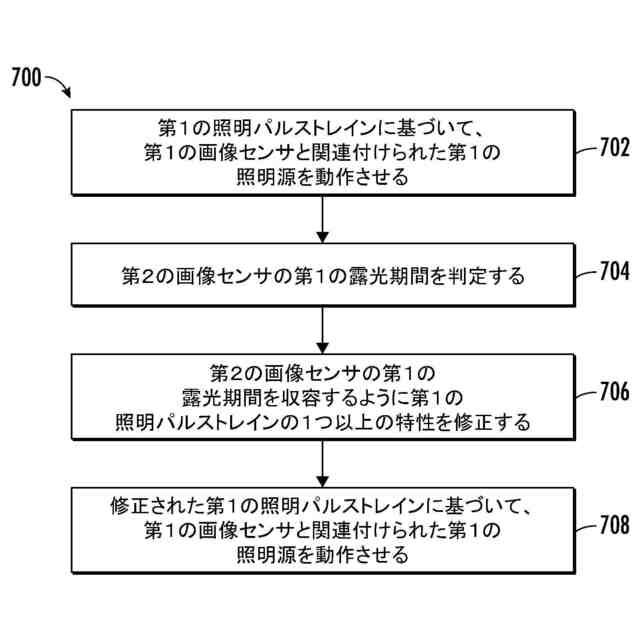

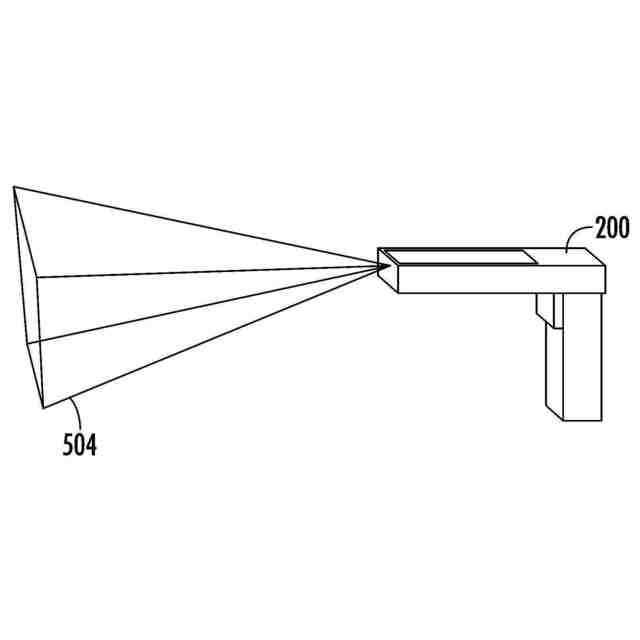

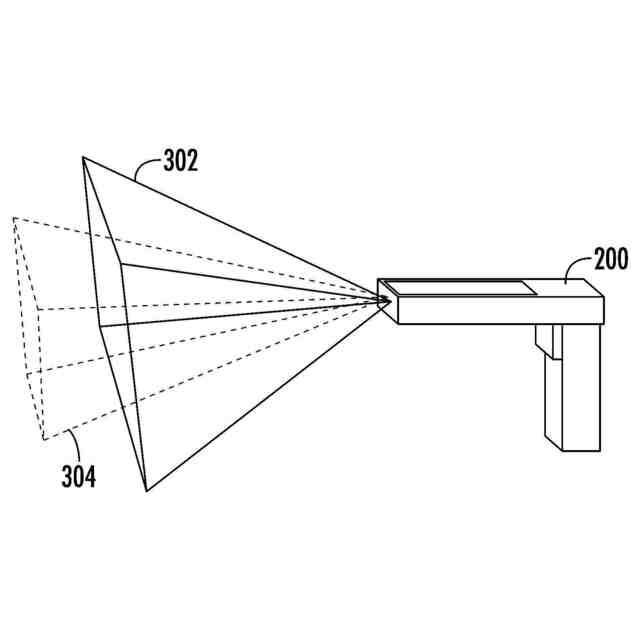

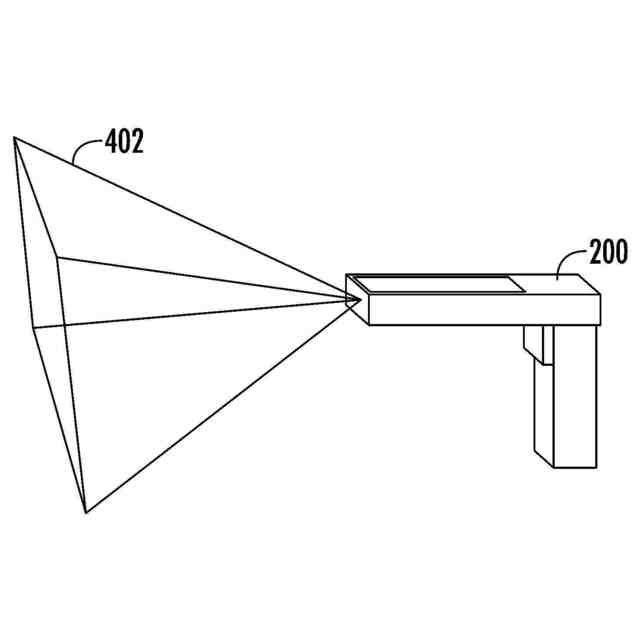

【解決手段】概して、マルチイメージャ環境における照明同期に関するマルチセンサ撮像システムであって、プロセスは、第1の照明パルストレインに基づいて、近視野画像センサと関連付けられた近視野照明源を動作させることと、遠視野画像センサの露光期間を判定することと、第1の照明パルストレインの1つ以上の特性を、遠視野画像センサの露光期間を収容するように修正することと、を含む。
【選択図】図7
特許請求の範囲【請求項１】
撮像システムであって、
第１の画像センサと関連付けられた第１の照明源であって、第１の照明パルストレインに基づいて動作するように構成されている、第１の照明源と、
第２の画像センサと、
前記第１の照明源、前記第１の画像センサ、及び前記第２の画像センサに通信可能に結合されたコントローラと、を備え、前記コントローラが、
前記第２の画像センサの第１の露光期間を判定することと、
前記第２の画像センサの前記第１の露光期間を収容するように前記第１の照明パルストレインの１つ以上の特性を修正することと、を行うように構成されている、撮像システム。
続きを表示（約 420 文字）【請求項２】
前記第１の照明パルストレインの前記１つ以上の特性を修正するために、前記コントローラが、前記第１の照明パルストレイン内に少なくとも１つの追加の照明パルスを挿入して、その結果、前記少なくとも１つの追加の照明パルスの照明期間の開始時間期間又は終了時間期間のうちの１つが、前記第２の画像センサの前記第１の露光期間の開始時間期間又は終了時間期間のうちのそれぞれ１つと位置合わせされるように更に構成されている、請求項１に記載の撮像システム。
【請求項３】
前記第１の照明パルストレインの前記１つ以上の特性を修正するために、前記コントローラが、前記第１の照明パルストレイン内に少なくとも１つの追加の照明パルスを挿入して、その結果、前記少なくとも１つの追加の照明パルスに対応する前記第１の画像センサの照明が、前記第２の画像センサのオートフォーカス期間と時間的に重複するように更に構成されている、請求項１に記載の撮像システム。

発明の詳細な説明【技術分野】
【０００１】
本開示の実施形態は、概して、複数の画像センサを有する撮像システムに関し、より具体的には、撮像システムの画像センサの照明制御に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
撮像デバイス及びシステムは、単なる写真よりも複雑化し、かつ高度化しているエリアにおける適用を見出した。新しい能力を支持するための、これらのデバイス及びシステムの撮像能力の改善に対する一定の需要がある。現在利用可能な撮像システムでは、小型化されたフォームファクタなどの要因が、撮像システムの構成要素間の干渉の増加をもたらしている。そのようなシステムでは、互いの能力に対するいかなる悪影響も防止するように同期された様式で構成要素を動作させることが課題のままである。
【発明の概要】
【０００３】
一般に、本明細書で提供される本開示の実施形態は、マルチイメージャ環境における照明制御及び同期のために構成されている。代替的な照明器アセンブリ及び／又は代替的な照明撮像システム及び装置のうちの１つ以上の他の実装形態は、以下の図面及び詳細な説明を検討すると当業者には明らかであるか、又は明らかになるであろう。そのような追加の実装形態は全て、本開示の範囲内にある本明細書内に含まれ、以下の特許請求の範囲によって保護されることが意図される。
【０００４】

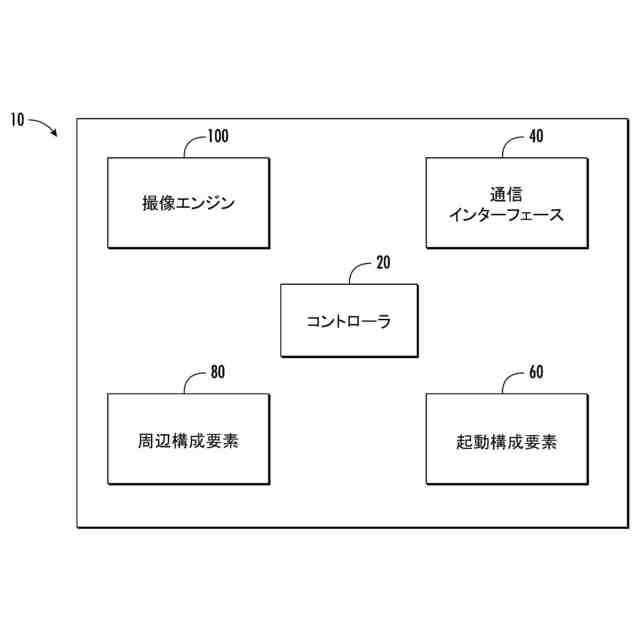

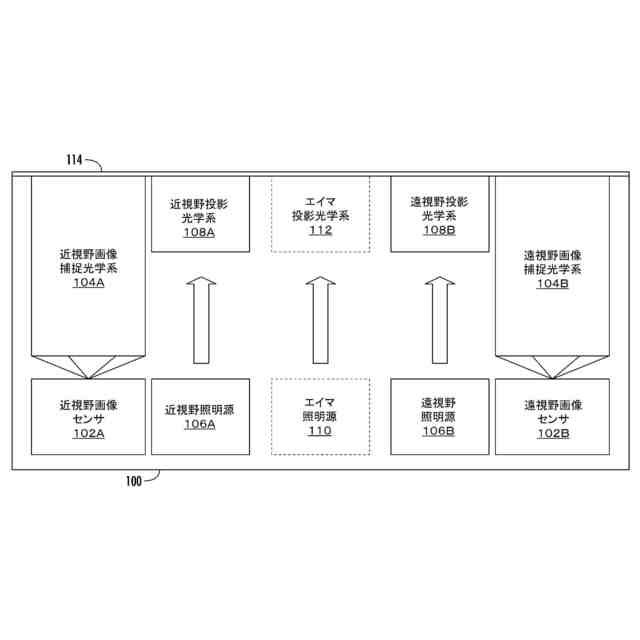

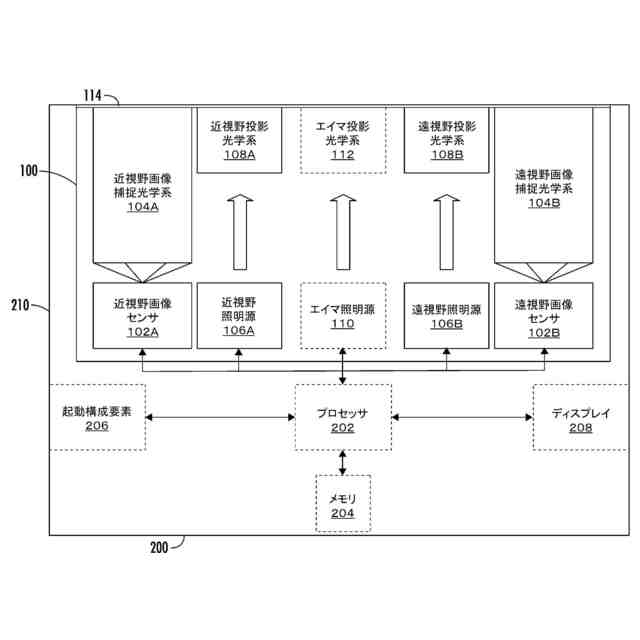

いくつかの例示的な実施形態によれば、撮像システムが本明細書で提供される。例示的な実施形態では、撮像システムは、第１の画像センサと関連付けられた第１の照明源であって、第１の照明パルストレインに基づいて動作するように構成されている第１の照明源を備える。撮像システムはまた、第２の画像センサと、第１の照明源、第１の画像センサ、及び第２の画像センサの各々に通信可能に結合されたコントローラと、を備える。いくつかの例示的な実施形態では、コントローラは、第２の画像センサの第１の露光期間を判定することと、第２の画像センサの第１の露光期間を収容するように第１の照明パルストレインの１つ以上の特性を修正することと、を行うように構成されている。
【０００５】

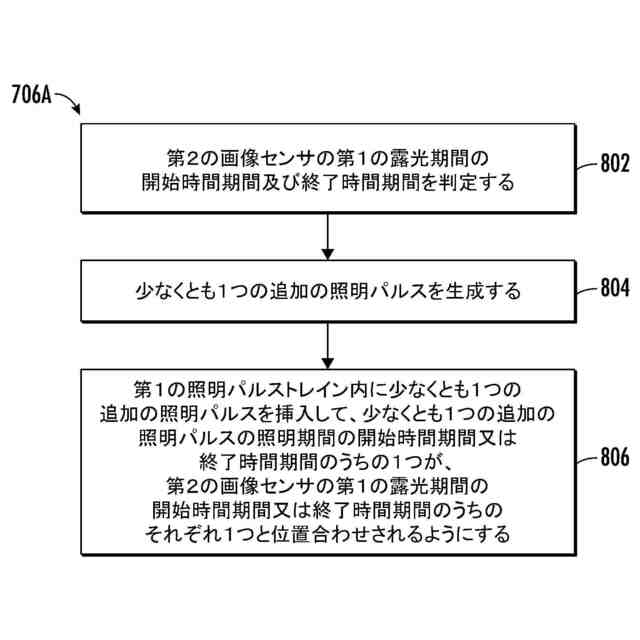

追加的又は代替的に、撮像システムのいくつかの実施形態では、第１の照明パルストレインの１つ以上の特性を修正するために、コントローラが、第１の照明パルストレイン内に少なくとも１つの追加の照明パルスを挿入して、その結果、少なくとも１つの追加の照明パルスの照明期間の開始時間期間又は終了時間期間のうちの１つが、第２の画像センサの第１の露光期間の開始時間期間又は終了時間期間のうちのそれぞれ１つと位置合わせされるように更に構成されている。
【０００６】
追加的又は代替的に、撮像システムのいくつかの実施形態では、第１の照明パルストレインの１つ以上の特性を修正するために、コントローラが、第１の照明パルストレイン内に少なくとも１つの追加の照明パルスを挿入して、その結果、少なくとも１つの追加の照明パルスに対応する第１の画像センサの照明が、第２の画像センサのオートフォーカス期間と時間的に重複するように更に構成されている。
【０００７】
追加的又は代替的に、撮像システムのいくつかの実施形態では、第１の照明パルストレインの１つ以上の特性を修正するために、コントローラが、第１の照明パルストレインの一対の時間的に続く照明パルス間のタイミング遅延を増加させて、その結果、第１の露光期間の開始時間期間又は終了時間期間のうちの１つが、増加したタイミング遅延の開始時間期間又は終了時間期間のうちのそれぞれ１つと位置合わせされるように更に構成され
ている。
【０００８】
追加的又は代替的に、撮像システムのいくつかの実施形態では、第１の画像センサは、少なくとも第２の露光期間中に露光される。いくつかの例示的な実施形態では、第２の露光期間中の第１の画像センサの露光が、第１の照明パルストレインの第１の照明パルスの開始時間期間と同時に始まり、第２の露光期間の終了時間期間は、第１の照明パルストレインの第１の照明パルスの終了時間期間を超えて延在する。
【０００９】
追加的又は代替的に、撮像システムのいくつかの実施形態では、コントローラが、第１の露光期間中に第２の画像センサの露光によって捕捉された画像フレームを取得するように更に構成されている。いくつかの例示的な実施形態では、コントローラが、画像フレームの輝度を判定し、画像フレームの判定された輝度に基づいて、第２の画像センサと関連付けられた第２の照明源を起動するように更に構成されており、第２の照明源が、第２の照明パルストレインに基づいて動作するように構成されている。
【００１０】
追加的又は代替的に、撮像システムのいくつかの実施形態では、第１の画像センサの露光が、第１の照明源の起動と同時に始まる。
（【００１１】以降は省略されています）
