発明の名称移動通信ネットワークのネットワークノード及びコンピュータプログラム
出願人KDDI株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 36/26 20090101AFI20250731BHJP(電気通信技術)
要約【課題】WDに適用するHO種別を適切に制御する。
【解決手段】移動通信ネットワークのネットワークノードは、第1基地局を介して第1ネットワークノードと制御セッションを確立しているWDから第1条件を取得する取得手段と、WDが第2基地局にHOされる際に適用するHO種別を判定する判定手段と、を備え、判定手段は、WDが第2基地局にHOされる際に、HOの後においてWDが第1ネットワークノードと制御セッションを確立する第1HO種別と、HOの後においてWDが第2ネットワークノードと制御セッションを確立する第2HO種別と、を適用できる場合、第1ネットワークノードと第2基地局との間で送受信される制御パケットが第1条件を満たすか否かと、第2ネットワークノードと第2基地局との間で送受信される制御パケットが第1条件を満たすか否かと、に基づきWDに対して適用するHO種別を判定する。
【選択図】図6
特許請求の範囲【請求項１】
移動通信ネットワークのネットワークノードであって、

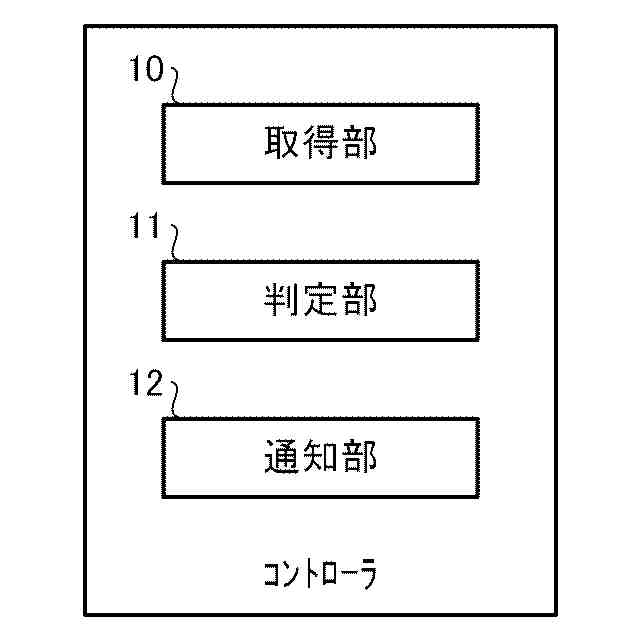

第１基地局を介して第１ネットワークノードと制御セッションを確立している無線デバイス（ＷＤ）から当該ＷＤが要求する第１条件を取得する取得手段と、
前記ＷＤが前記第１基地局から第２基地局にハンドオーバされる際に前記ＷＤに対して適用するハンドオーバ種別を判定する判定手段と、
を備え、
前記判定手段は、前記ＷＤが前記第１基地局から前記第２基地局にハンドオーバされる際に、前記ハンドオーバの後において前記ＷＤが前記第１ネットワークノードと制御セッションを確立する第１ハンドオーバ種別と、前記ハンドオーバの後において前記ＷＤが第２ネットワークノードと制御セッションを確立する第２ハンドオーバ種別と、を前記ＷＤに対して適用できる場合、前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たすか否かと、前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たすか否かと、に基づき前記ＷＤに対して適用するハンドオーバ種別を判定する、ネットワークノード。
続きを表示（約 2,000 文字）【請求項２】

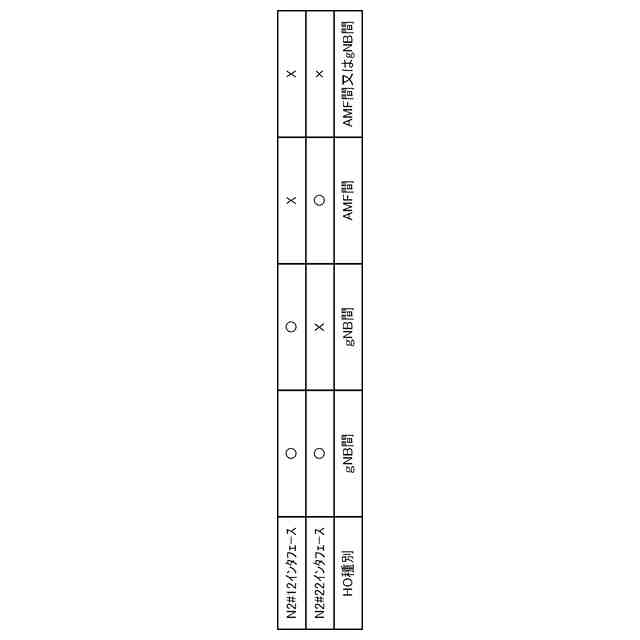

前記判定手段は、前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たし、かつ、前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たす場合、前記第１ハンドオーバ種別を前記ＷＤに対して適用すると判定する、請求項１に記載のネットワークノード。
【請求項３】
前記判定手段は、前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たさず、かつ、前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たす場合、前記第２ハンドオーバ種別を前記ＷＤに対して適用すると判定する、請求項１に記載のネットワークノード。
【請求項４】
前記判定手段は、前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たし、かつ、前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たさない場合、前記第１ハンドオーバ種別を前記ＷＤに対して適用すると判定する、請求項１に記載のネットワークノード。
【請求項５】
前記判定手段は、前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たさず、かつ、前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たさない場合、前記第１ハンドオーバ種別と、前記第２ハンドオーバ種別との内のいずれかを前記ＷＤに対して適用すると判定する、請求項１に記載のネットワークノード。
【請求項６】
前記第１条件は、遅延条件を含み、
前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たさず、かつ、前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たさない場合、前記判定手段は、前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットの遅延量が前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットの遅延量より小さい場合、前記第１ハンドオーバ種別を前記ＷＤに対して適用すると判定し、前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットの遅延量が前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットの遅延量より大きい場合、前記第２ハンドオーバ種別を前記ＷＤに対して適用すると判定する、請求項５に記載のネットワークノード。
【請求項７】
前記第１条件は、ジッタ条件を含み、
前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たさず、かつ、前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たさない場合、前記判定手段は、前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットのジッタ量が前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットのジッタ量より小さい場合、前記第１ハンドオーバ種別を前記ＷＤに対して適用すると判定し、前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットのジッタ量が前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットのジッタ量より大きい場合、前記第２ハンドオーバ種別を前記ＷＤに対して適用すると判定する、請求項５に記載のネットワークノード。
【請求項８】
前記判定手段は、前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たすか否かを前記第１ネットワークノードから取得した前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットの伝送状態に基づき判定する、請求項１に記載のネットワークノード。
【請求項９】
前記判定手段は、前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たすか否かを前記第２ネットワークノード又は他のネットワークノードから取得した前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットの伝送状態に基づき判定する、請求項１に記載のネットワークノード。
【請求項１０】
前記第１ネットワークノード及び前記第２ネットワークノードは、アクセス及びモビリティ管理機能を実装するノードである、請求項１に記載のネットワークノード。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、移動通信システムおけるハンドオーバ技術に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】

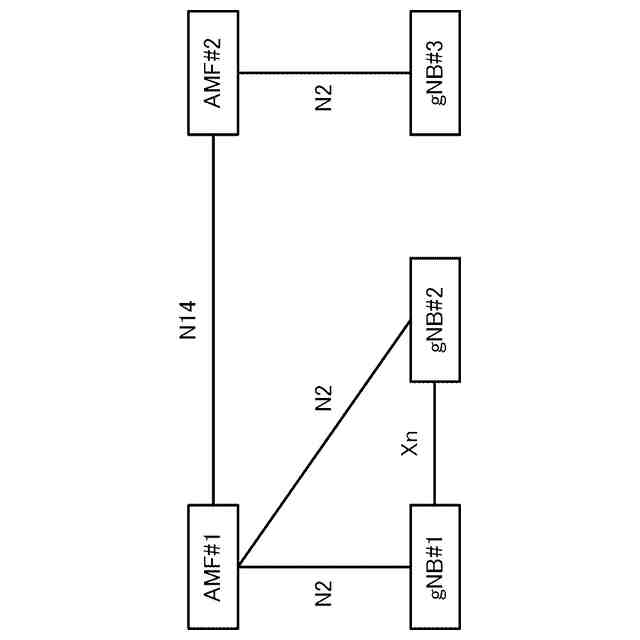

図１は、第３世代パートナシッププロジェクト（３ＧＰＰ（登録商標））で規定されるハンドオーバ（ＨО）種別の説明図である。なお、アクセス及びモビリティ管理機能（ＡＭＦ）と基地局（ｇＮＢ）とを接続するインタフェースは、Ｎ２インタフェースとして参照される。２つのＡＭＦを接続するインタフェースは、Ｎ１４インタフェースとして参照される。２つのｇＮＢを接続するインタフェースは、Ｘｎインタフェースとして参照される。図１によると、ＡＭＦ＃１は、ｇＮＢ＃１及びｇＮＢ＃２それぞれとＮ２インタフェースを介して接続され、ＡＭＦ＃２は、ｇＮＢ＃３とＮ２インタフェースを介して接続されている。また、ＡＭＦ＃１とＡＭＦ＃２はＮ１４インタフェースを介して接続され、ｇＮＢ＃１とｇＮＢ＃２はＸｎインタフェースを介して接続されている。
【０００３】
例えば、ｇＮＢ＃１と接続している無線デバイス（ＷＤ）がｇＮＢ＃２にＨＯされる際、ｇＮＢ＃１とｇＮＢ＃２がＸｎインタフェースを介して接続されていると、当該Ｘｎインタフェースを利用するｇＮＢ間ＸｎＨＯが優先して実行される。ｇＮＢ＃１とｇＮＢ＃２がＸｎインタフェースを介して接続されていない場合、ｇＮＢ＃２に接続されたＮ２インタフェースを利用するｇＮＢ間Ｎ２ＨＯが実行される。さらに、ｇＮＢ＃２と接続している無線デバイス（ＷＤ）がｇＮＢ＃３にハンドオーバされる際、ＷＤを管理するＡＭＦの変更を伴うＡＭＦ間ＨＯが実行される。なお、ｇＮＢ間ＸｎＨＯとｇＮＢ間Ｎ２ＨＯでは、ＨＯ中の制御シグナリングの経路が異なるが、ＨＯ後においては、共に、ＨＯ後のｇＮＢとＡＭＦとの間のＮ２インタフェースを介して制御シグナリングが送受信される。以下の説明では、ｇＮＢ間ＸｎＨＯとｇＮＢ間Ｎ２ＨＯを総称してｇＮＢ間ＨＯと表記する。３ＧＰＰ（登録商標）によると、ｇＮＢ間ＨＯは、ＡＭＦ間ＨＯより優先して実行される。
【０００４】
移動通信ネットワークにおいて、コアネットワーク（ＣＮ）のネットワーク機能（ＮＦ）は、通常、ｇＮＢが設置されるエッジサイトとは地理的に異なるセントラルサイトに配置される。コアネットワークのＮＦとは、例えば、ＷＤのモビリティを管理するＡＭＦや、ＷＤに対するＰＤＵセッションを管理するセッション管理機能（ＳＭＦ）や、ＷＤがＰＤＵセッション上で送受信するデータパケットを処理するユーザプレーン機能（ＵＰＦ）である。なお、ＡＭＦ及びＳＭＦは制御プレーン（ＣＰ）のＮＦであり、ＵＰＦはユーザプレーン（ＵＰ）のＮＦである。これらのＮＦをセントラルサイトに配置すると、ＷＤは、セントラルサイトに配置されたＡＭＦ及びＳＭＦと制御シグナリングを送受信する必要がある。
【０００５】
非特許文献１は、ＡＭＦ及びＳＭＦ等のＣＮの一部のＮＦをｇＮＢと同じエッジサイトに配置する構成を開示している。非特許文献１の構成では、ＷＤが送受信する制御シグナリングの伝搬遅延が短くなるため、ＷＤに対する制御遅延を短くすることができる。
【先行技術文献】
【非特許文献】
【０００６】
Ｃｏｒｉｃｉ，Ｍａｒｉｕｓ，ＰｏｕｓａｌｉＣｈａｋｒａｂｏｒｔｙ，ａｎｄＴｈｏｍａｓＭａｇｅｄａｎｚ．，"ＡＳｔｕｄｙｏｆ５ＧＥｄｇｅ－ＣｅｎｔｒａｌＣｏｒｅＮｅｔｗｏｒｋＳｐｌｉｔＯｐｔｉｏｎｓ"，Ｎｅｔｗｏｒｋ１．３（２０２１）：３５４－３６８．
【発明の概要】
【発明が解決しようとする課題】
【０００７】

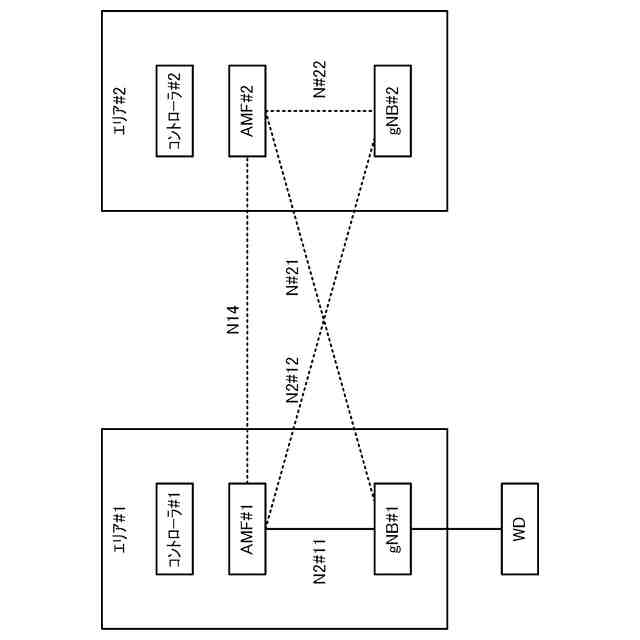

例えば、図２に示す様に、エリア＃１内のエッジサイトにＡＭＦ＃１及びｇＮＢ＃１が設けられ、エリア＃２内のエッジサイトにＡＭＦ＃２及びｇＮＢ＃２が設けられているものとする。また、図２に示す様に、ＡＭＦ＃１及びＡＭＦ＃２がＮ１４インタフェースを介して接続され、ＡＭＦ＃１が、ｇＮＢ＃１及びｇＮＢ＃２と、Ｎ２＃１１インタフェース及びＮ２＃１２インタフェースを介して接続され、ＡＭＦ＃２が、ｇＮＢ＃１及びｇＮＢ＃２と、Ｎ２＃２１インタフェース及びＮ２＃２２インタフェースを介して接続されているものとする。なお、図２においては、ｇＮＢ＃１及びｇＮＢ＃２はＸｎインタフェースで接続されていないが、ｇＮＢ＃１及びｇＮＢ＃２がＸｎインタフェースを介して相互に接続されていても良い。
【０００８】

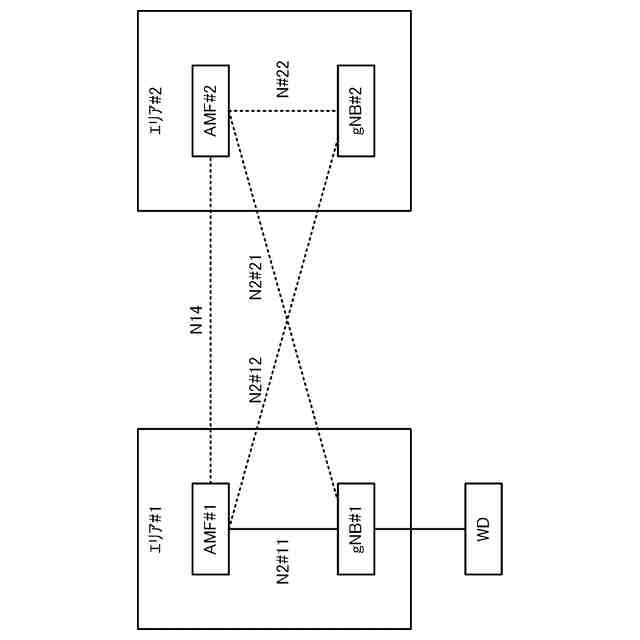

図２の実線で示す様に、ＷＤは、ｇＮＢ＃１に接続し、ｇＮＢ＃１を介してＡＭＦ＃１と制御プレーンのセッションを確立している。ここで、ＷＤが移動することで、図３に示す様に、ｇＮＢ＃２にＨＯされたものとする。この場合、ＨＯ種別の優先度に従い、ＡＭＦ間ＨＯではなく、ｇＮＢ間ＨＯが実行される。ｇＮＢ間ＨＯが実行されるため、ＷＤはｇＮＢ＃２を介してＡＭＦ＃１との間で制御プレーンのセッションを確立する。この様に、エリア＃２のエッジサイトにＡＭＦ＃２を配置しているにも拘らず、ＷＤは他のエリアのエッジサイトに配置されているＡＭＦ＃１と制御シグナリングを送受信することになり、当該ＷＤは、ＡＭＦと低遅延で制御シグナリングを送受信するとのメリットを享受できなくなり得る。
【０００９】
本開示は、ＷＤに適用するＨＯ種別を適切に制御する技術を提供するものである。
【課題を解決するための手段】
【００１０】
本開示の一態様によると、移動通信ネットワークのネットワークノードは、第１基地局を介して第１ネットワークノードと制御セッションを確立している無線デバイス（ＷＤ）から当該ＷＤが要求する第１条件を取得する取得手段と、前記ＷＤが前記第１基地局から第２基地局にハンドオーバされる際に前記ＷＤに対して適用するハンドオーバ種別を判定する判定手段と、を備え、前記判定手段は、前記ＷＤが前記第１基地局から前記第２基地局にハンドオーバされる際に、前記ハンドオーバの後において前記ＷＤが前記第１ネットワークノードと制御セッションを確立する第１ハンドオーバ種別と、前記ハンドオーバの後において前記ＷＤが第２ネットワークノードと制御セッションを確立する第２ハンドオーバ種別と、を前記ＷＤに対して適用できる場合、前記第１ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たすか否かと、前記第２ネットワークノードと前記第２基地局との間で送受信される制御パケットが前記第１条件を満たすか否かと、に基づき前記ＷＤに対して適用するハンドオーバ種別を判定する。
【発明の効果】
（【００１１】以降は省略されています）
