公開番号2025112158
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006291
出願日2024-01-18
発明の名称ユーザ端末及び通信制御方法
出願人KDDI株式会社
代理人個人,個人,個人
主分類H04W 76/15 20180101AFI20250724BHJP(電気通信技術)
要約【課題】ユーザ端末がSANの接続先の基地局を決定することを図る。
【解決手段】ユーザ端末は、既に接続しているPPLMNの第1の無線アクセスネットワークと新たに接続するSPLMNの第2の無線アクセスネットワークとで「Multi-access PDU Session」を確立する場合に、第1の無線アクセスネットワークと第2の無線アクセスネットワークとで利用可能な周波数の組合せに含まれる第2の無線アクセスネットワークで利用可能な第2の周波数を特定し、特定した第2の周波数に基づいて、第2の前記無線アクセスネットワークの接続先の基地局を決定する通信制御部を備える。

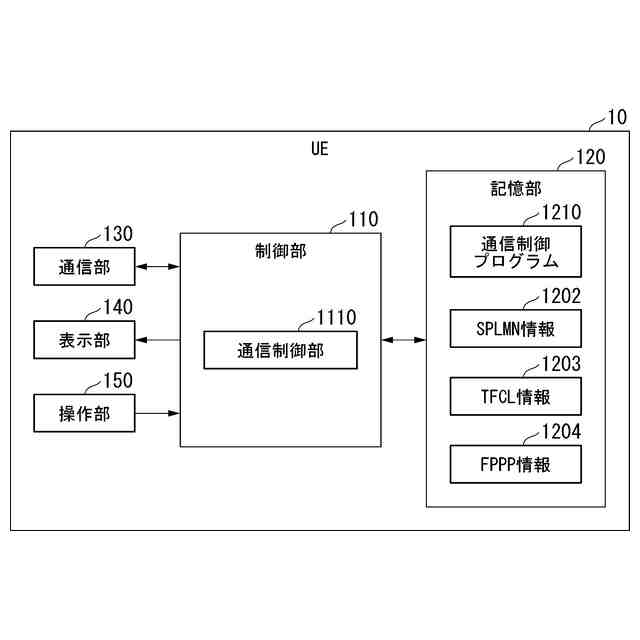

【選択図】図2
特許請求の範囲【請求項１】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムのユーザ端末であって、
前記ユーザ端末が「Multi-access PDU Session」で利用可能な周波数の組合せを示す周波数組合せ情報を記憶する周波数組合せ情報記憶部と、
各ＰＬＭＮ（Public Land Mobile Network）で利用可能な周波数を示すＰＬＭＮ周波数情報を記憶するＰＬＭＮ周波数情報記憶部と、
既に接続しているＰＰＬＭＮ（Primary PLMN）の第１の前記無線アクセスネットワークと新たに接続するＳＰＬＭＮ（Secondary PLMN）の第２の前記無線アクセスネットワークとで「Multi-access PDU Session」を確立する場合に、
前記周波数組合せ情報及び前記ＰＬＭＮ周波数情報に基づいて、前記第１の前記無線アクセスネットワークと前記第２の前記無線アクセスネットワークとで利用可能な周波数の組合せに含まれる前記第２の前記無線アクセスネットワークで利用可能な第２の周波数を特定し、
特定した前記第２の周波数に基づいて、前記第２の前記無線アクセスネットワークの接続先の基地局を決定する通信制御部と、
を備えるユーザ端末。
続きを表示（約 820 文字）【請求項２】
前記通信制御部は、所定の周波数制限条件に従って、前記第２の前記無線アクセスネットワークで利用可能な第２の周波数を制限する、
請求項１に記載のユーザ端末。
【請求項３】
前記通信制御部は、前記第１の前記無線アクセスネットワークとの接続に使用しているアンテナの情報に基づいて、前記第２の前記無線アクセスネットワークで利用可能な前記第２の周波数に対する制限を行うか否かを判定する、
請求項１に記載のユーザ端末。
【請求項４】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムのユーザ端末が実行する通信制御方法であって、
前記ユーザ端末が「Multi-access PDU Session」で利用可能な周波数の組合せを示す周波数組合せ情報を記憶する周波数組合せ情報記憶ステップと、
各ＰＬＭＮ（Public Land Mobile Network）で利用可能な周波数を示すＰＬＭＮ周波数情報を記憶するＰＬＭＮ周波数情報記憶ステップと、
既に接続しているＰＰＬＭＮ（Primary PLMN）の第１の前記無線アクセスネットワークと新たに接続するＳＰＬＭＮ（Secondary PLMN）の第２の前記無線アクセスネットワークとで「Multi-access PDU Session」を確立する場合に、
前記周波数組合せ情報及び前記ＰＬＭＮ周波数情報に基づいて、前記第１の前記無線アクセスネットワークと前記第２の前記無線アクセスネットワークとで利用可能な周波数の組合せに含まれる前記第２の前記無線アクセスネットワークで利用可能な第２の周波数を特定し、
特定した前記第２の周波数に基づいて、前記第２の前記無線アクセスネットワークの接続先の基地局を決定する通信制御ステップと、
を含む通信制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ユーザ端末及び通信制御方法に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
従来、「３ＧＰＰ（登録商標）（3rd Generation Partnership Project）」で標準化されている第５世代移動通信システム（５Ｇシステム）が知られている（例えば、非特許文献１，２参照）。図５は、５Ｇシステムの概略のアーキテクチャを示す図である。図５において、５Ｇシステムは、ＵＥ（User Equipment、ユーザ端末）やＲＡＮ（Radio Access Network、無線アクセスネットワーク）やＣＮ（Core Network、コアネットワーク）のＵＰＦ（User Plane Function、ユーザプレーン機能）やＣＮの制御プレーン（Control plane：C-plane）の各種ＮＦ（Network Function、ネットワーク機能）などから構成される。ＣＮのC-planeのＮＦとして、例えばＡＭＦ（Access and Mobility Management Function）やＳＭＦ（Session Management Function）やＰＣＦ（Policy Control Function）などが挙げられる。
【０００３】
ここで、ＵＥが移動通信サービスを利用するためにＣＮ（ＵＰＦ）との間に確立する論理的な通信路を「セッション」と称する。また、ＵＥが複数の無線パスを用いてＣＮ（ＵＰＦ）との間に確立するセッションを「マルチアクセスセッション」と称する。非特許文献１，２には、マルチアクセスセッションの一例として「Multi-access PDU（Packet Data Unit） Session（以下、「MA PDU Session」と称する）」が規定されている。図６は、「MA PDU Session」の構成例を示す図である。図６に示されるように、ＵＥは、「3gpp access」であるＲＡＮ経由の無線パスと「non-3gpp access」である例えば「Wi-Fi（登録商標）」等の無線ＬＡＮ（Local Area Network）経由の無線パスとを用いて、ＣＮ（ＵＰＦ）との間で「MA PDU Session」を確立する。「3gpp access」は、３ＧＰＰで規定されたアクセスネットワークである。「non-3gpp access」は、「3gpp access」以外のアクセスネットワークである。ＵＥは、その「MA PDU Session」を用いて、５ＧＣ（５ＧシステムのＣＮ）外部の例えばインターネット等のＤＮ（Data Network、データネットワーク）との間でデータを送受する。ＵＥは、「MA PDU Session」を用いることによって、通信帯域の拡大や通信遅延の低減や通信路の冗長性の確保などによる通信品質向上の効果を得ることができる。
【０００４】
また、一のＵＥがそれぞれ異なる周波数を利用する複数の基地局を同時に利用する通信方法として、ＤＣ（Dual Connectivity）及びＣＡ（Carrier aggregation）が知られている（例えば、非特許文献３参照）。
【先行技術文献】
【非特許文献】
【０００５】
3GPP, TS 23.501, V18.2.0, 2023-06
3GPP, TS 23.502, V18.2.0, 2023-06
3GPP, TS 36.300, V17.0.0, 2022-03
【発明の概要】
【発明が解決しようとする課題】
【０００６】
一般に、ＵＥがそれぞれ異なる周波数を利用する複数の基地局を同時に利用する場合には、相互変調や高調波などに由来する無線の干渉が発生する可能性がある。このような無線の干渉による性能低下を抑えるためには、干渉の影響が少ない周波数の組合せとなるようにそれぞれのＲＡＮの周波数を選択できることが好ましい。従来のＤＣやＣＡでは、「Master RAN」が必要な情報交換を実施し、適切な周波数の組合せを選択していた。
【０００７】
一方、ＵＥが２つのＲＡＮ（3gpp access）それぞれ経由の複数の無線パスを用いてＵＰＦとの間でマルチアクセスセッション（MA PDU Session With two 3GPP Access）を実施する場合、ＳＡＮ（Secondary Access Network）のセル（基地局）の選択は、ＰＡＮ（Primary Access Network）のセル（基地局）が利用する周波数の情報とＵＥが利用可能な周波数の情報とをＣＮに集約して行うことが考えられる。しかしながら、そのために、「MA PDU Session」のためのＣＮとＲＡＮ間のシグナリングを標準仕様に定義すると、既存のＲＡＮの基地局に対して機能更改が必要になるので難しい。
【０００８】
本発明は、このような事情を考慮してなされたものであり、その目的は、ユーザ端末がＳＡＮの接続先のセル（基地局）を決定することを図ることにある。
【課題を解決するための手段】
【０００９】
本発明の一態様は、複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムのユーザ端末であって、前記ユーザ端末が「Multi-access PDU Session」で利用可能な周波数の組合せを示す周波数組合せ情報を記憶する周波数組合せ情報記憶部と、各ＰＬＭＮ（Public Land Mobile Network）で利用可能な周波数を示すＰＬＭＮ周波数情報を記憶するＰＬＭＮ周波数情報記憶部と、既に接続しているＰＰＬＭＮ（Primary PLMN）の第１の前記無線アクセスネットワークと新たに接続するＳＰＬＭＮ（Secondary PLMN）の第２の前記無線アクセスネットワークとで「Multi-access PDU Session」を確立する場合に、前記周波数組合せ情報及び前記ＰＬＭＮ周波数情報に基づいて、前記第１の前記無線アクセスネットワークと前記第２の前記無線アクセスネットワークとで利用可能な周波数の組合せに含まれる前記第２の前記無線アクセスネットワークで利用可能な第２の周波数を特定し、特定した前記第２の周波数に基づいて、前記第２の前記無線アクセスネットワークの接続先の基地局を決定する通信制御部と、を備えるユーザ端末。
本発明の一態様は、上記のユーザ端末において、前記通信制御部は、所定の周波数制限条件に従って、前記第２の前記無線アクセスネットワークで利用可能な第２の周波数を制限する、ユーザ端末である。
本発明の一態様は、上記のユーザ端末において、前記通信制御部は、前記第１の前記無線アクセスネットワークとの接続に使用しているアンテナの情報に基づいて、前記第２の前記無線アクセスネットワークで利用可能な前記第２の周波数に対する制限を行うか否かを判定する、ユーザ端末である。
【００１０】
本発明の一態様は、複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムのユーザ端末が実行する通信制御方法であって、前記ユーザ端末が「Multi-access PDU Session」で利用可能な周波数の組合せを示す周波数組合せ情報を記憶する周波数組合せ情報記憶ステップと、各ＰＬＭＮ（Public Land Mobile Network）で利用可能な周波数を示すＰＬＭＮ周波数情報を記憶するＰＬＭＮ周波数情報記憶ステップと、既に接続しているＰＰＬＭＮ（Primary PLMN）の第１の前記無線アクセスネットワークと新たに接続するＳＰＬＭＮ（Secondary PLMN）の第２の前記無線アクセスネットワークとで「Multi-access PDU Session」を確立する場合に、前記周波数組合せ情報及び前記ＰＬＭＮ周波数情報に基づいて、前記第１の前記無線アクセスネットワークと前記第２の前記無線アクセスネットワークとで利用可能な周波数の組合せに含まれる前記第２の前記無線アクセスネットワークで利用可能な第２の周波数を特定し、特定した前記第２の周波数に基づいて、前記第２の前記無線アクセスネットワークの接続先の基地局を決定する通信制御ステップと、を含む通信制御方法である。
【発明の効果】
（【００１１】以降は省略されています）
