公開番号2025112159
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006292
出願日2024-01-18
発明の名称ユーザ端末及び通信制御方法
出願人KDDI株式会社
代理人個人,個人,個人
主分類H04W 36/36 20090101AFI20250724BHJP(電気通信技術)
要約【課題】「Multi-access PDU Session」を実施している時にHO先のセルやDC又はCAの対象のセルを適切に選択することを図る。
【解決手段】ユーザ端末は、PPLMNの第1の無線アクセスネットワークとSPLMNの第2の無線アクセスネットワークで「Multi-access PDU Session」を実施している場合に、第1の無線アクセスネットワークのセルを用いる「MA PDU Session」で利用可能なSPLMNの周波数の組合せを示すS-TFCL情報、又は第2の前記無線アクセスネットワークのセルを用いる「MA PDU Session」で利用可能なPPLMNの周波数の組合せを示すP-TFCL情報を作成し、S-TFCL情報又はP-TFCL情報に基づいて基地局に対してHO先のセルの選択及びDC又はCAの対象の周波数の選択の制御を行う。

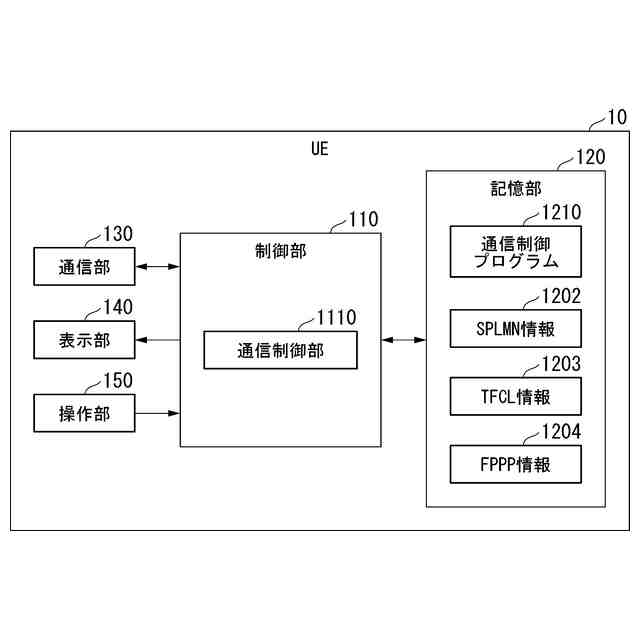

【選択図】図2
特許請求の範囲【請求項１】

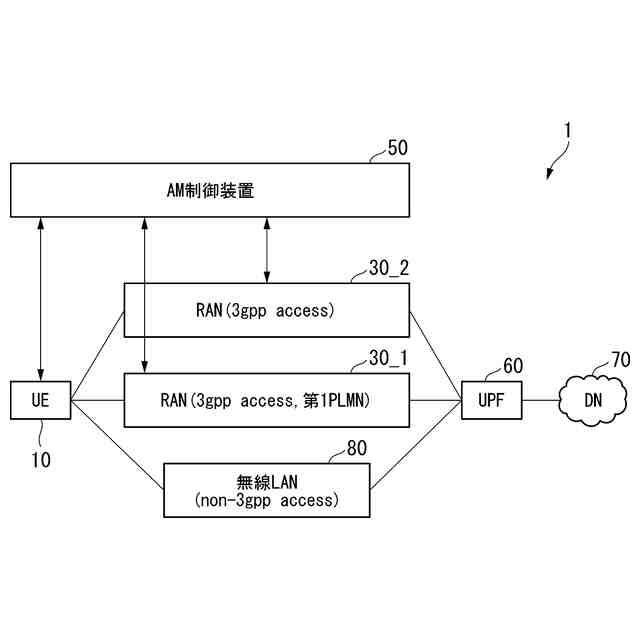

複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムのユーザ端末であって、
前記ユーザ端末が「Multi-access PDU Session」で利用可能な周波数の組合せを示す周波数組合せ情報を記憶する周波数組合せ情報記憶部と、
各ＰＬＭＮ（Public Land Mobile Network）で利用可能な周波数を示すＰＬＭＮ周波数情報を記憶するＰＬＭＮ周波数情報記憶部と、
ＰＰＬＭＮ（Primary PLMN）の第１の前記無線アクセスネットワークとＳＰＬＭＮ（Secondary PLMN）の第２の前記無線アクセスネットワークとで「Multi-access PDU Session」を実施している場合に、
前記周波数組合せ情報及び前記ＰＬＭＮ周波数情報に基づいて、前記第１の前記無線アクセスネットワークのセルを用いる「MA PDU Session」で利用可能なＳＰＬＭＮの周波数の組合せを示すＳ－ＴＦＣＬ情報、又は前記第２の前記無線アクセスネットワークのセルを用いる「MA PDU Session」で利用可能なＰＰＬＭＮの周波数の組合せを示すＰ－ＴＦＣＬ情報を作成し、
作成したＳ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に基づいて、前記ユーザ端末が接続する基地局に対して、前記ユーザ端末に関するＨＯ（HandOver）先のセルの選択及びＤＣ（Dual Connectivity）又はＣＡ（Carrier Aggregation）の対象の周波数の選択の制御を行う通信制御部と、
を備えるユーザ端末。
続きを表示（約 1,800 文字）【請求項２】
前記通信制御部は、
前記ユーザ端末に関するＨＯ発生時又はＤＣ若しくはＣＡの有効化時に、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に基づいて、前記ユーザ端末が接続する基地局が保持する前記ユーザ端末の端末能力情報を合否判定し、
不合格である場合に、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に基づいて、前記ユーザ端末に関するＨＯ先のセル又はＤＣ若しくはＣＡの対象の周波数を制限するための周波数選好方法を実行する、
請求項１に記載のユーザ端末。
【請求項３】
前記周波数選好方法は、基地局からのＭＣ（Measurement Configure）にかかわらず、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に含まれる周波数以外の周波数のモニタリングを行わない、
請求項２に記載のユーザ端末。
【請求項４】
前記周波数選好方法は、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に含まれる周波数以外の周波数である指定周波数に関するＭＲ（Measurement Report）の送信の契機を検出しても、指定周波数に関する情報をＭＲに含めない、
請求項２に記載のユーザ端末。
【請求項５】
前記周波数選好方法は、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に含まれる周波数以外の周波数である指定周波数のモニタリング要求を基地局から受信した場合に、当該指定周波数のモニタリング要求を拒否する信号を基地局へ送信する、
請求項２に記載のユーザ端末。
【請求項６】
前記周波数選好方法は、過去に基地局へ送信した前記ユーザ端末の端末能力情報を、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に含まれる周波数以外の周波数を含まない情報に修正し、当該修正した前記ユーザ端末の端末能力情報を基地局へ送信する、
請求項２に記載のユーザ端末。
【請求項７】
前記周波数選好方法は、ＨＯに関する方法であって、前記ユーザ端末がＣＨＯ（Conditional HO）をサポートしている場合に、ＣＨＯによって、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に含まれる周波数以外の周波数のセルをＨＯ先のセルから除外する、
請求項２に記載のユーザ端末。
【請求項８】
前記周波数選好方法は、ＤＣ及びＣＡに関する方法であって、基地局からＳ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に含まれる周波数以外の周波数のセルがＤＣ又はＣＡの対象に指示された場合に、当該指示を拒否する、
請求項２に記載のユーザ端末。
【請求項９】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムのユーザ端末が実行する通信制御方法であって、
前記ユーザ端末が「Multi-access PDU Session」で利用可能な周波数の組合せを示す周波数組合せ情報を記憶する周波数組合せ情報記憶ステップと、
各ＰＬＭＮ（Public Land Mobile Network）で利用可能な周波数を示すＰＬＭＮ周波数情報を記憶するＰＬＭＮ周波数情報記憶ステップと、
ＰＰＬＭＮ（Primary PLMN）の第１の前記無線アクセスネットワークとＳＰＬＭＮ（Secondary PLMN）の第２の前記無線アクセスネットワークとで「Multi-access PDU Session」を実施している場合に、
前記周波数組合せ情報及び前記ＰＬＭＮ周波数情報に基づいて、前記第１の前記無線アクセスネットワークのセルを用いる「MA PDU Session」で利用可能なＳＰＬＭＮの周波数の組合せを示すＳ－ＴＦＣＬ情報、又は前記第２の前記無線アクセスネットワークのセルを用いる「MA PDU Session」で利用可能なＰＰＬＭＮの周波数の組合せを示すＰ－ＴＦＣＬ情報を作成し、
作成したＳ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に基づいて、前記ユーザ端末が接続する基地局に対して、前記ユーザ端末に関するＨＯ（HandOver）先のセルの選択及びＤＣ（Dual Connectivity）又はＣＡ（Carrier Aggregation）の対象の周波数の選択の制御を行う通信制御ステップと、
を含む通信制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ユーザ端末及び通信制御方法に関する。
続きを表示（約 4,600 文字）【背景技術】
【０００２】
従来、「３ＧＰＰ（登録商標）（3rd Generation Partnership Project）」で標準化されている第５世代移動通信システム（５Ｇシステム）が知られている（例えば、非特許文献１，２参照）。図５は、５Ｇシステムの概略のアーキテクチャを示す図である。図５において、５Ｇシステムは、ＵＥ（User Equipment、ユーザ端末）やＲＡＮ（Radio Access Network、無線アクセスネットワーク）やＣＮ（Core Network、コアネットワーク）のＵＰＦ（User Plane Function、ユーザプレーン機能）やＣＮの制御プレーン（Control plane：C-plane）の各種ＮＦ（Network Function、ネットワーク機能）などから構成される。ＣＮのC-planeのＮＦとして、例えばＡＭＦ（Access and Mobility Management Function）やＳＭＦ（Session Management Function）やＰＣＦ（Policy Control Function）などが挙げられる。
【０００３】
ここで、ＵＥが移動通信サービスを利用するためにＣＮ（ＵＰＦ）との間に確立する論理的な通信路を「セッション」と称する。また、ＵＥが複数の無線パスを用いてＣＮ（ＵＰＦ）との間に確立するセッションを「マルチアクセスセッション」と称する。非特許文献１，２には、マルチアクセスセッションの一例として「Multi-access PDU（Packet Data Unit） Session（以下、「MA PDU Session」と称する）」が規定されている。図６は、「MA PDU Session」の構成例を示す図である。図６に示されるように、ＵＥは、「3gpp access」であるＲＡＮ経由の無線パスと「non-3gpp access」である例えば「Wi-Fi（登録商標）」等の無線ＬＡＮ（Local Area Network）経由の無線パスとを用いて、ＣＮ（ＵＰＦ）との間で「MA PDU Session」を確立する。「3gpp access」は、３ＧＰＰで規定されたアクセスネットワークである。「non-3gpp access」は、「3gpp access」以外のアクセスネットワークである。ＵＥは、その「MA PDU Session」を用いて、５ＧＣ（５ＧシステムのＣＮ）外部の例えばインターネット等のＤＮ（Data Network、データネットワーク）との間でデータを送受する。ＵＥは、「MA PDU Session」を用いることによって、通信帯域の拡大や通信遅延の低減や通信路の冗長性の確保などによる通信品質向上の効果を得ることができる。
【０００４】
また、一のＵＥがそれぞれ異なる周波数を利用する複数の基地局を同時に利用する通信方法として、ＤＣ（Dual Connectivity）及びＣＡ（Carrier Aggregation）が知られている（例えば、非特許文献３参照）。また、ＵＥが接続する基地局を切り替えるＨＯ（HandOver）が知られている。
【先行技術文献】
【非特許文献】
【０００５】
3GPP, TS 23.501, V18.2.0, 2023-06
3GPP, TS 23.502, V18.2.0, 2023-06
3GPP, TS 36.300, V17.0.0, 2022-03
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ＵＥが２つのＲＡＮ（3gpp access）それぞれ経由の複数の無線パスを用いてＵＰＦとの間でマルチアクセスセッション（MA PDU Session With two 3GPP Access）を実施している時にＨＯを実施する場合に、適切なＨＯ先のセル（基地局）をどのようにして選択するのかが課題であった。また、ＵＥが「MA PDU Session With two 3GPP Access」を実施している時にＤＣ又はＣＡを実施する場合に、ＤＣ又はＣＡの対象の適切なセル（基地局）をどのようにして選択するのかが課題であった。
【０００７】
本発明は、このような事情を考慮してなされたものであり、その目的は、「Multi-access PDU Session」を実施している時に、ＨＯ先のセル（基地局）やＤＣ又はＣＡの対象のセル（基地局）を適切に選択することを図ることにある。
【課題を解決するための手段】
【０００８】
本発明の一態様は、複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムのユーザ端末であって、前記ユーザ端末が「Multi-access PDU Session」で利用可能な周波数の組合せを示す周波数組合せ情報を記憶する周波数組合せ情報記憶部と、各ＰＬＭＮ（Public Land Mobile Network）で利用可能な周波数を示すＰＬＭＮ周波数情報を記憶するＰＬＭＮ周波数情報記憶部と、ＰＰＬＭＮ（Primary PLMN）の第１の前記無線アクセスネットワークとＳＰＬＭＮ（Secondary PLMN）の第２の前記無線アクセスネットワークとで「Multi-access PDU Session」を実施している場合に、前記周波数組合せ情報及び前記ＰＬＭＮ周波数情報に基づいて、前記第１の前記無線アクセスネットワークのセルを用いる「MA PDU Session」で利用可能なＳＰＬＭＮの周波数の組合せを示すＳ－ＴＦＣＬ情報、又は前記第２の前記無線アクセスネットワークのセルを用いる「MA PDU Session」で利用可能なＰＰＬＭＮの周波数の組合せを示すＰ－ＴＦＣＬ情報を作成し、作成したＳ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に基づいて、前記ユーザ端末が接続する基地局に対して、前記ユーザ端末に関するＨＯ（HandOver）先のセルの選択及びＤＣ（Dual Connectivity）又はＣＡ（Carrier Aggregation）の対象の周波数の選択の制御を行う通信制御部と、を備えるユーザ端末である。
本発明の一態様は、上記のユーザ端末において、前記通信制御部は、前記ユーザ端末に関するＨＯ発生時又はＤＣ若しくはＣＡの有効化時に、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に基づいて、前記ユーザ端末が接続する基地局が保持する前記ユーザ端末の端末能力情報を合否判定し、不合格である場合に、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に基づいて、前記ユーザ端末に関するＨＯ先のセル又はＤＣ若しくはＣＡの対象の周波数を制限するための周波数選好方法を実行する、ユーザ端末である。
本発明の一態様は、上記のユーザ端末において、前記周波数選好方法は、基地局からのＭＣ（Measurement Configure）にかかわらず、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に含まれる周波数以外の周波数のモニタリングを行わない、ユーザ端末である。
本発明の一態様は、上記のユーザ端末において、前記周波数選好方法は、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に含まれる周波数以外の周波数である指定周波数に関するＭＲ（Measurement Report）の送信の契機を検出しても、指定周波数に関する情報をＭＲに含めない、ユーザ端末である。
本発明の一態様は、上記のユーザ端末において、前記周波数選好方法は、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に含まれる周波数以外の周波数である指定周波数のモニタリング要求を基地局から受信した場合に、当該指定周波数のモニタリング要求を拒否する信号を基地局へ送信する、ユーザ端末である。
本発明の一態様は、上記のユーザ端末において、前記周波数選好方法は、過去に基地局へ送信した前記ユーザ端末の端末能力情報を、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に含まれる周波数以外の周波数を含まない情報に修正し、当該修正した前記ユーザ端末の端末能力情報を基地局へ送信する、ユーザ端末である。
本発明の一態様は、上記のユーザ端末において、前記周波数選好方法は、ＨＯに関する方法であって、前記ユーザ端末がＣＨＯ（Conditional HO）をサポートしている場合に、ＣＨＯによって、Ｓ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に含まれる周波数以外の周波数のセルをＨＯ先のセルから除外する、ユーザ端末である。
本発明の一態様は、上記のユーザ端末において、前記周波数選好方法は、ＤＣ及びＣＡに関する方法であって、基地局からＳ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に含まれる周波数以外の周波数のセルがＤＣ又はＣＡの対象に指示された場合に、当該指示を拒否する、ユーザ端末である。
【０００９】
本発明の一態様は、複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムのユーザ端末が実行する通信制御方法であって、前記ユーザ端末が「Multi-access PDU Session」で利用可能な周波数の組合せを示す周波数組合せ情報を記憶する周波数組合せ情報記憶ステップと、各ＰＬＭＮ（Public Land Mobile Network）で利用可能な周波数を示すＰＬＭＮ周波数情報を記憶するＰＬＭＮ周波数情報記憶ステップと、ＰＰＬＭＮ（Primary PLMN）の第１の前記無線アクセスネットワークとＳＰＬＭＮ（Secondary PLMN）の第２の前記無線アクセスネットワークとで「Multi-access PDU Session」を実施している場合に、前記周波数組合せ情報及び前記ＰＬＭＮ周波数情報に基づいて、前記第１の前記無線アクセスネットワークのセルを用いる「MA PDU Session」で利用可能なＳＰＬＭＮの周波数の組合せを示すＳ－ＴＦＣＬ情報、又は前記第２の前記無線アクセスネットワークのセルを用いる「MA PDU Session」で利用可能なＰＰＬＭＮの周波数の組合せを示すＰ－ＴＦＣＬ情報を作成し、作成したＳ－ＴＦＣＬ情報又はＰ－ＴＦＣＬ情報に基づいて、前記ユーザ端末が接続する基地局に対して、前記ユーザ端末に関するＨＯ（HandOver）先のセルの選択及びＤＣ（Dual Connectivity）又はＣＡ（Carrier Aggregation）の対象の周波数の選択の制御を行う通信制御ステップと、を含む通信制御方法である。
【発明の効果】
【００１０】
本発明によれば、「Multi-access PDU Session」を実施している時に、ＨＯ先のセル（基地局）やＤＣ又はＣＡの対象のセル（基地局）を適切に選択することができるという効果が得られる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
