公開番号2025118802
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025077271,2022530604
出願日2025-05-07,2021-06-09
発明の名称油性ボールペン
出願人株式会社パイロットコーポレーション
代理人弁理士法人酒井国際特許事務所
主分類B43K 7/00 20060101AFI20250805BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】書き味を向上し、筆跡にカスレや泣きボテがなく、筆記性が良好である油性ボールペンを得る。
【解決手段】着色剤、アルキレングリコールアルキルエーテル類、およびポリアクリル酸樹脂を含んでなる油性ボールペン用インキ組成物(10)を収容したインキ収容筒(2)と、インキ収容筒(2)の延伸方向(X)の一端部にボール(3)を回転自在に抱持したボールペンチップ(4)と、を備え、ボール(3)の直径(mm)に対する筆記距離100mあたりのインキ消費量(mg)の比が、30以上である。
【選択図】図1
特許請求の範囲【請求項１】
着色剤、アルキレングリコールアルキルエーテル類、およびポリアクリル酸樹脂を含んでなる油性ボールペン用インキ組成物を収容したインキ収容筒と、
前記インキ収容筒の延伸方向の一端部にボールを回転自在に抱持したボールペンチップと、
を備え、
前記ボールの直径（ｍｍ）に対する筆記距離１００ｍあたりのインキ消費量（ｍｇ）の比が、３０以上であり、
筆記初期０ｍ以上１００ｍ以下時点のインキ消費量Ｅｍｇとインキ終了前１００ｍからインキ終了までのインキ消費量Ｆｍｇとの比（Ｅ：Ｆ）は、１：０．８以上１：１．２以下の範囲である
ことを特徴とする、油性ボールペン。
続きを表示（約 960 文字）【請求項２】
前記比が６５以上１００以下であることを特徴とする、請求項１に記載の油性ボールペン。
【請求項３】
前記ボールの前記延伸方向への移動量が、３μｍより大きく２５μｍ以下であることを特徴とする、請求項１または請求項２に記載の油性ボールペン。
【請求項４】
筆記距離１００ｍあたりのインキ消費量（ｍｇ）が２０ｍｇより大きく且つ１００ｍｇ以下であることを特徴とする、請求項１～請求項３の何れか１項に記載の油性ボールペン。
【請求項５】
前記アルキレングリコールアルキルエーテル類が、アルキレングリコールモノアルキルエーテルであることを特徴とする、請求項１～請求項４の何れか１項に記載の油性ボールペン。
【請求項６】
前記アルキレングリコールアルキルエーテル類のアルキレングリコール部位の炭素数が、３以上８以下であることを特徴とする、請求項１～請求項５の何れか１項に記載の油性ボールペン。
【請求項７】
前記アルキレングリコールアルキルエーテル類の含有量は、前記油性ボールペン用インキ組成物の全溶剤の含有量に対し５０％以上であり、
前記アルキレングリコールアルキルエーテル類の含有量は、前記油性ボールペン用インキ組成物全量に対し３０質量％以上７５質量％以下である
ことを特徴とする、請求項１～請求項６の何れか１項に記載の油性ボールペン。
【請求項８】
前記ポリアクリル酸樹脂の含有量は、前記油性ボールペン用インキ組成物全量に対し０．１質量％以上５．０質量％以下であることを特徴とする、請求項１～請求項７の何れか１項に記載の油性ボールペン。
【請求項９】
前記油性ボールペン用インキ組成物が、水を含んでなり、インキ組成物全量に対する水の含有量は、１質量％以上１０質量％以下であることを特徴とする、請求項１～請求項８の何れか１項に記載の油性ボールペン。
【請求項１０】
前記ポリアクリル酸樹脂に対する、水の配合比（水／ポリアクリル酸樹脂）が質量基準で０．１倍以上２０倍以下であることを特徴とする、請求項９に記載の油性ボールペン。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は油性ボールペンに関するものである。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
ボールペンは筆記時にボールとチップ本体との間の摩擦抵抗によって、ボールペンの書き味に影響を及ぼしやすい。特に、ボールペンは他の種類の筆記具と異なり、先端にステンレス鋼などからなる金属チップと、該金属チップのボール受け座に抱持される超鋼などの金属からなる転写ボールとからなるボールペンチップをインキ収容筒に装着した構成を有する。しかし、筆記時にボールの回転によって、筆跡にカスレ、点ムラなどの発生や、書き味が劣ったり、チップ先端のインキ残りによる泣きボテという欠点があった。
【０００３】
こうした問題を解決するため、ボールとチップ本体との摩擦抵抗を抑制するために、潤滑性向上を目的として、様々な潤滑剤などの添加剤を用いた油性ボールペン用インキ組成物が多数提案されている。
【０００４】
このような添加剤を用いた油性ボールペン用インキ組成物として、アルキルβ－Ｄ－グルコシドを用いた油性ボールペンインキが開示されている（例えば、特許文献１参照）。また、平均分子量が２００～４００００００であるポリエチレングリコールを用いた油性ボールペン用インキ組成物が開示されている（例えば、特許文献２参照）。また、Ｎ－アシルアミノ酸、Ｎ－アシルメチルタウリン酸、Ｎ－アシルメチルアラニンを用いた油性ボールペン用インキが開示されている（例えば、特許文献３参照）。また、デカマカデミアナッツ油脂肪酸デカグリセリルとアルキル基の炭素数が１６以上であり常温で固体のポリオキシエチレンアルキルエーテルとを少なくとも含有するボールペン用油性インキ組成物が開示されている（例えば、特許文献４参照）。
【先行技術文献】
【特許文献】
【０００５】
特開平５－３３１４０３号公報
特開平７－１９６９７１号公報
特開２００７－１７６９９５号公報
特開２００８－８８２６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、特許文献１～特許文献４のような各種添加剤を用いた場合、ボールとチップ本体との間の摩擦抵抗を、ある程度低減することはできるが、書き味を満足できるものではなく、さらに筆跡にカスレ、泣きボテなどの筆記性は改善できず、改良の余地があった。また、新たな潤滑剤などを用いた場合では、他のインキ成分との相性もあり、インキ中での経時安定性に影響が出やすい。
【０００７】
本発明の目的は、書き味を向上し、筆跡にカスレや泣きボテがなく、筆記性が良好である油性ボールペンを得ることである。
【課題を解決するための手段】
【０００８】
本発明は、上記課題を解決するために
「１．着色剤、アルキレングリコールアルキルエーテル類、およびポリアクリル酸樹脂を含んでなる油性ボールペン用インキ組成物を収容したインキ収容筒と、
前記インキ収容筒の延伸方向の一端部にボールを回転自在に抱持したボールペンチップと、を備え、前記ボールの直径（ｍｍ）に対する筆記距離１００ｍあたりのインキ消費量（ｍｇ）の比が、３０以上であり、筆記初期０ｍ以上１００ｍ以下時点のインキ消費量Ｅｍｇとインキ終了前１００ｍからインキ終了までのインキ消費量Ｆｍｇとの比（Ｅ：Ｆ）は、１：０．８以上１：１．２以下の範囲である、ことを特徴とする油性ボールペン。
２．前記比が６５以上１００以下であることを特徴とする、第１項に記載の油性ボールペン。
３．前記ボールの前記延伸方向への移動量が、３μｍより大きく２５μｍ以下であることを特徴とする、第１項または第２項に記載の油性ボールペン。
４．筆記距離１００ｍあたりのインキ消費量（ｍｇ）が２０ｍｇより大きく且つ１００ｍｇ以下であることを特徴とする第１項～第３項の何れか１項に記載の油性ボールペン。
５．前記アルキレングリコールアルキルエーテル類が、アルキレングリコールモノアルキルエーテルであることを特徴とする第１項～第４項の何れか１項に記載の油性ボールペン。
６．前記アルキレングリコールアルキルエーテル類のアルキレングリコール部位の炭素数が、３以上８以下であることを特徴とする、第１項～第５項の何れか１項に記載の油性ボールペン。
７．前記アルキレングリコールアルキルエーテル類の含有量は、前記油性ボールペン用インキ組成物の全溶剤の含有量に対し５０％以上であり、前記アルキレングリコールアルキルエーテル類の含有量は、前記油性ボールペン用インキ組成物全量に対し３０質量％以上７５質量％以下であることを特徴とする、第１項～第６項の何れか１項に記載の油性ボールペン。
８．前記ポリアクリル酸樹脂の含有量は、前記油性ボールペン用インキ組成物全量に対し０．１質量％以上５．０質量％以下であることを特徴とする、第１項～第７項の何れか１項に記載の油性ボールペン。
９．前記油性ボールペン用インキ組成物が、水を含んでなり、インキ組成物全量に対する水の含有量は、１質量％以上１０質量％以下であることを特徴とする、第１項～第８項の何れか１項に記載の油性ボールペン。
１０．前記ポリアクリル酸樹脂に対する、水の配合比（水／ポリアクリル酸樹脂）が質量基準で０．１倍以上２０倍以下であることを特徴とする、第９項に記載の油性ボールペン。
１１．前記ポリアクリル酸樹脂に対する、アルキレングリコールアルキルエーテル類の配合比（アルキレングリコールアルキルエーテル類／ポリアクリル酸樹脂）は、２０倍以上１００倍以下であることを特徴とする、第１項～第１０項の何れか１項に記載の油性ボールペン。
１２．前記ポリアクリル酸樹脂中のカルボキシル基含有量が４０質量％以上８０質量％以下であることを特徴とする、第１項～第１１項の何れか１項に記載の油性ボールペン。
１３．前記油性ボールペン用インキ組成物が、界面活性剤を含んでなり、前記界面活性剤が、脂肪酸、リン酸エステル系界面活性剤、および脂肪酸エステル類の中から選択される１種以上であることを特徴とする、第１項～第１２項の何れか１項に記載の油性ボールペン。」とする。
【発明の効果】
【０００９】
本発明は、書き味を良好とし、筆跡にカスレや泣きボテがなく、筆記性が良好である油性ボールペンを得ることができた。
【図面の簡単な説明】
【００１０】

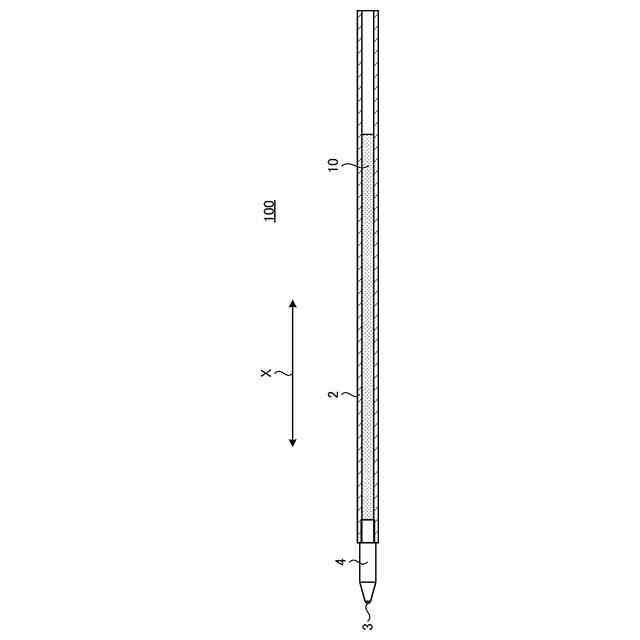

図１は、ボールペンの一例の断面図である。

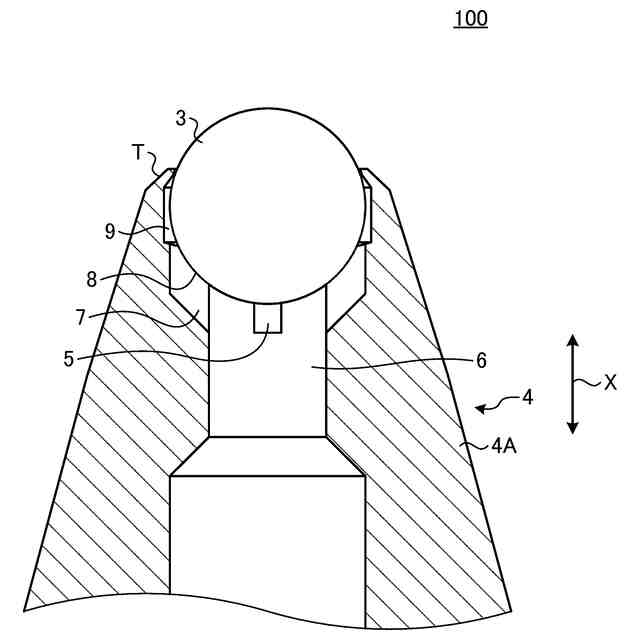

図２は、ボールペンチップの一例の拡大断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
