公開番号2025120400
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2025097925,2021090124
出願日2025-06-11,2021-05-28
発明の名称建具及び建具の製造方法
出願人YKK AP株式会社
代理人弁理士法人酒井国際特許事務所
主分類E06B 5/16 20060101AFI20250807BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】さらなる防火性の向上を図ること。
【解決手段】面材20の縁部に建材10を配置することによって構成される建具であって、面材20の下縁に配置される建材10には、面材20の荷重を支持する位置に、流動状態で塗布されて硬化した熱膨張性部材30が設けられ、熱膨張性部材30を支持部材として建材10に面材20が配置されている。
【選択図】図1
特許請求の範囲【請求項１】
面材の縁部に建材を配置することによって構成される建具であって、
前記面材の下縁に配置される建材には、前記面材の荷重を支持する位置に熱膨張性部材が設けられ、前記熱膨張性部材を支持部材として前記建材に前記面材が配置され、
前記面材は、スペーサ部材を介して複数枚のガラス板を積層した複層ガラスであり、
前記熱膨張性部材は、見込み方向においてそれぞれのガラス板に重複する位置に設けられ、
前記熱膨張性部材は、互いの間に隙間を確保して見込み方向に並設され、
互いに並設される熱膨張性部材の一方は、前記建材の長手方向において前記ガラス板の全長にわたる部分に連続して延在する長さを有した第１部分と、前記第１部分の一部に重ねて設けられた第２部分とを有し、
互いに並設される熱膨張性部材の他方は、前記第２部分に対して並設され、上面の高さが前記第２部分の上面と一致するように設けられていることを特徴とする建具。
続きを表示（約 400 文字）【請求項２】
スペーサ部材を介して複数枚のガラス板を積層した複層ガラスを面材としてその縁部に建材を配置することによって構成される建具の製造方法であって、
前記面材の下縁に配置される建材において前記ガラス板のそれぞれの荷重を支持する位置に互いに間隔を確保して見込み方向に並設される状態で、流動性を有した状態の熱膨張性部材を塗布し、前記熱膨張性部材が硬化した後に前記熱膨張性部材を支持部材として前記建材に面材を配置し、
互いに並設される熱膨張性部材の一方は、前記建材の長手方向において前記ガラス板の全長にわたる部分に連続して延在する長さを有した第１部分と、前記第１部分の一部に重ねて設けられた第２部分とを有するように塗布し、
互いに並設される熱膨張性部材の他方は、前記第２部分に対して並設され、上面の高さが前記第２部分の上面と一致するように塗布することを特徴とする建具の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建具及び建具の製造方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
昨今の建具には、高い防火性が要求されている。このため、建具には、枠や框、あるいは枠や框を補強する補強材等の建材に定形の熱膨張性部材を貼り付けるようにしたものが提供されている。この種の建具では、火災時等において高温に晒されると、熱膨張性部材が加熱により膨張し、枠と框との間の隙間が閉塞される。この結果、室内外において火炎の貫通口が生じる事態が防止され、防火性の向上を図ることができるようになる（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－５６６６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、面材の縁部に配置される建材においては、面材収容溝の内部に熱膨張性部材を配設するようにしたものも提供されている。しかしながら、面材収容溝においては、面材と建材との間にセッティングブロックと称される支持部材が設けられる場合が多い。このため、面材収容溝の内部に全長にわたって熱膨張性部材を配設したとしても、支持部材によって覆われた部分については熱膨張性部材の熱膨張が阻害される懸念がある。
【０００５】
本発明は、上記実情に鑑みて、さらなる防火性の向上を図ることのできる建具及び建具の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係る建具は、面材の縁部に建材を配置することによって構成される建具であって、前記面材の下縁に配置される建材には、前記面材の荷重を支持する位置に熱膨張性部材が設けられ、前記熱膨張性部材を支持部材として前記建材に前記面材が配置され、前記面材は、スペーサ部材を介して複数枚のガラス板を積層した複層ガラスであり、前記熱膨張性部材は、見込み方向においてそれぞれのガラス板に重複する位置に設けられ、前記熱膨張性部材は、互いの間に隙間を確保して見込み方向に並設され、互いに並設される熱膨張性部材の一方は、前記建材の長手方向において前記ガラス板の全長にわたる部分に連続して延在する長さを有した第１部分と、前記第１部分の一部に重ねて設けられた第２部分とを有し、互いに並設される熱膨張性部材の他方は、前記第２部分に対して並設され、上面の高さが前記第２部分の上面と一致するように設けられていることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、熱膨張性部材を支持部材として建材に面材を配置するようにしているため、高温状態となった場合に面材との隙間を確実に埋めることができるようになり、防火性の向上を図ることが可能となる。
【図面の簡単な説明】
【０００８】

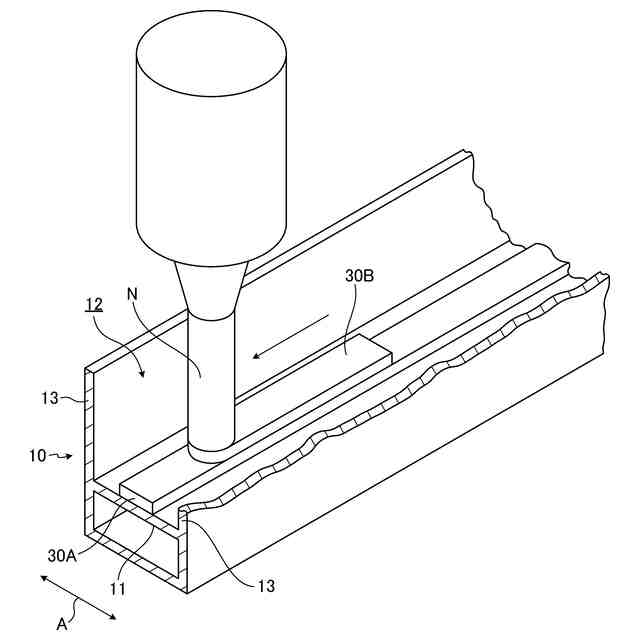

本発明の実施の形態である建具の製造方法の概要を概念的に示した斜視図である。

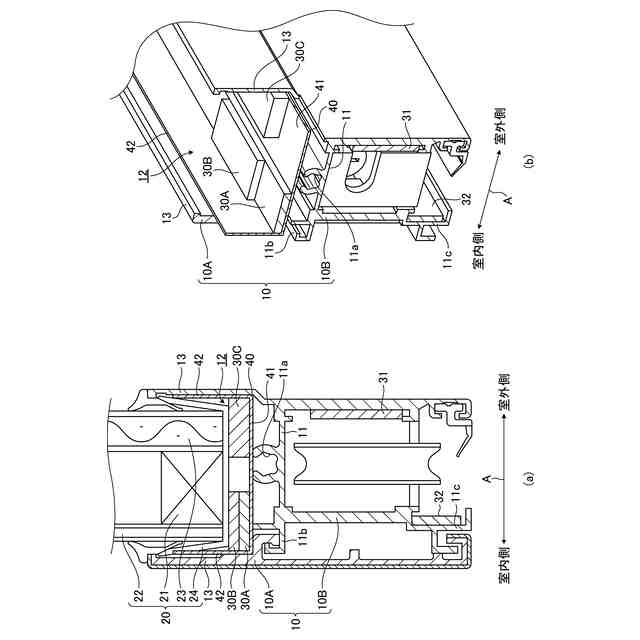

本発明の実施の形態である製造方法によって製造した建具の具体例を示すもので、（ａ）は補強材を介して建材に面材を配置した建具の要部縦断面図、（ｂ）は（ａ）に示した建具の要部断面斜視図である。
本発明の実施の形態である製造方法によって製造した建具の他の具体例を示すもので、（ａ）は補強材を介して建材に面材を配置した建具の要部縦断面図、（ｂ）は（ａ）に示した建具の要部断面斜視図である。

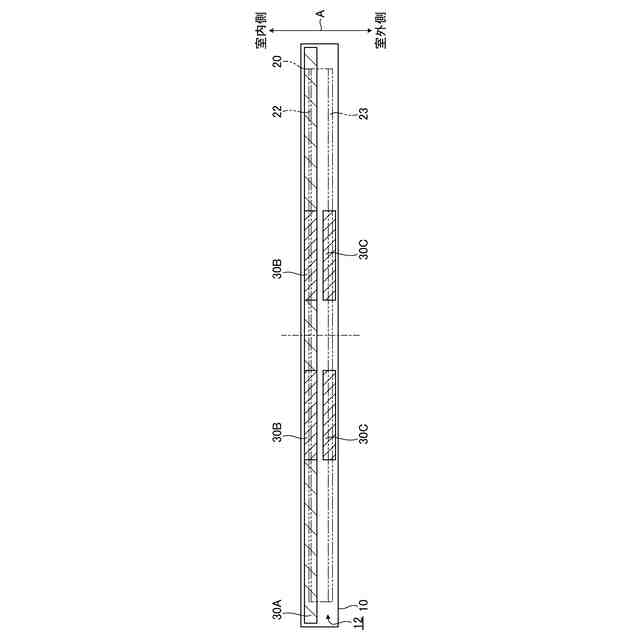

図１に示した建具に適用する建材の平面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら本発明に係る建具及び建具の製造方法の好適な実施の形態について詳細に説明する。なお、以下においては便宜上、見込み方向及び見付け方向という用語を用いる。見込み方向とは、図中の矢印Ａで示すように、建具の奥行きに沿った方向である。見込み方向に沿った面については見込み面と称する場合がある。見付け方向とは、下枠等のように水平方向に沿って延在するものの場合、見込み方向に直交した上下に沿う方向である。縦枠等のように上下方向に沿って延在するものの場合には、見込み方向に直交した水平に沿う方向を見付け方向という。見付け方向に沿った面については、見付け面と称する場合がある。
【００１０】
図１は、本発明の実施の形態である建具の製造方法を概念的に示したものである。ここで例示する建材１０は、建具の障子において面材の下縁に配置される下框、あるいははめ殺し窓において面材の下縁に配置される下枠として用いられるものである。この下框あるいは下枠として用いられる建材（以下、単に下方建材１０という）としては、アルミニウム合金等の金属によって成形した押し出し形材からなる金属単体のもの、あるいは樹脂によって成形した押し出し形材からなる樹脂単体のもの、あるいは金属の押し出し形材からなる金属部分と樹脂の押し出し形材からなる樹脂部分とを有した複合タイプのものであっても構わない。いずれにおいても下方建材１０は、長手（見込み方向に直交する方向）に沿って全長にわたる部分がほぼ一様な断面形状を有するように構成してある。図２及び図３に示す具体例では、それぞれ室内側の樹脂部分１０Ａと室外側の金属部分１０Ｂとを有した複合タイプの下方建材１０を適用した引き違い窓用の障子を例示している。面材２０としては、スペーサ部材２１を介して２枚のガラス板２２，２３を積層するとともに、ガラス板２２，２３の外周縁部分にガスケット２４を装着した複層ガラスを適用している。本実施の形態では特に、フロートガラス２２と、フロートガラス２２よりも耐火強度の高い網入りガラス２３とを積層した複層ガラスを適用している。
（【００１１】以降は省略されています）
