公開番号2025108130
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024001839
出願日2024-01-10
発明の名称建具
出願人YKK AP株式会社
代理人弁理士法人樹之下知的財産事務所
主分類E06B 1/32 20060101AFI20250715BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】断熱性を維持しつつ防火性の向上を図り得る建具を提供すること。
【解決手段】窓ユニット1は、窓枠2と、窓枠2内に配置されるパネル体としての障子7およびパネル8を備えるものである。窓枠2は、室外側の金属枠材42,52,62と、室内側の樹脂枠材46,56,66とを組み合わせて構成される。樹脂枠材46,56,66は、障子7およびパネル8に当接する気密材10が装着される受け部48,58,68Aを有する。金属枠材42,52,62は、受け部48,58,68Aに係合する規制部49,59,65Aを有する。規制部49,59,65Aは、窓枠2の内周側への受け部48,58,68Aの移動を規制する。
【選択図】図1
特許請求の範囲【請求項１】
枠体と、前記枠体内に配置されるパネル体とを備える建具であって、
前記枠体は、室外側の金属枠材と、室内側の樹脂枠材とを組み合わせて構成され、
前記樹脂枠材は、前記パネル体に当接する気密材が装着される受け部を有し、
前記金属枠材は、前記受け部に係合する規制部を有し、
前記規制部は、前記枠体の内周側への前記受け部の移動を規制する
ことを特徴とする建具。
続きを表示（約 820 文字）【請求項２】
請求項１に記載の建具において、
前記金属枠材は、前記受け部が内周側に配置される見込み面部を有し、
前記規制部は、前記見込み面部から内周側に突出する突出片で構成され、
前記突出片は、前記受け部に対して室内側に重なって配置され且つ前記受け部に係合する
ことを特徴とする建具。
【請求項３】
請求項２に記載の建具において、
前記樹脂枠材は、前記受け部に連続し且つ前記突出片を室内側から覆う覆い部を有する
ことを特徴とする建具。
【請求項４】
請求項１に記載の建具において、
前記金属枠材は、金属製の室外部材と、前記室外部材に対して室内側に配置される金属製の室内部材と、前記室外部材および前記室内部材の間に設けられる断熱材とを有する
ことを特徴とする建具。
【請求項５】
請求項１に記載の建具において、
前記枠体は、上枠、下枠および左右の縦枠を有し、
少なくとも前記上枠および前記左右の縦枠は、前記規制部を有する前記金属枠材と、前記受け部を有する前記樹脂枠材とを組み合わせて構成される
ことを特徴とする建具。
【請求項６】
請求項１に記載の建具において、
前記パネル体は、前記枠体に対して開閉可能な障子または前記枠体に対して固定されるパネルで構成され、
前記気密材は、前記障子に当接するタイト材または前記パネルに当接するビード材で構成され、
前記受け部は、前記規制部に室内側から受けられる底部と、前記底部に連続する一対の側部とを有する凹状部で形成され、
前記凹状部は、前記タイト材が嵌合される溝部を形成すると共に、前記一対の側部のうち内周側に配置される一方の側部には、前記ビード材が掛けられる肩部が形成される
ことを特徴とする建具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、金属製の室外形材および樹脂製の室内形材を組み合わせて構成される建具に関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
従来、複合建具として、四角形の枠体内にフィックス窓と縦辷り出し窓とを方立を挟んで左右方向に配列した連窓が知られている（特許文献１参照）。枠体は、屋外側に設けられたアルミ合金等の金属枠と、屋内側に設けられた合成樹脂製の樹脂枠とで構成されており、方立は、屋外側の金属枠部と、屋内側の樹脂方立部とで構成されている。この連窓において、枠体や方立の樹脂部分には、障子や複層ガラスなどのパネル体を受けるパッキンやビード材などが設けられる受け部が構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１９６９６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載の連窓では、屋内側を枠体の樹脂枠や方立の樹脂方立部などの樹脂部分で構成することで断熱性の向上が図られているが、火災時に当該樹脂部分が軟化し、パネル体を受ける受け部が移動してしまうと、火炎の浸入につながるおそれがある。
【０００５】
本発明の目的は、断熱性を維持しつつ防火性の向上を図り得る建具を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の建具は、枠体と、前記枠体内に配置されるパネル体とを備える建具であって、前記枠体は、室外側の金属枠材と、室内側の樹脂枠材とを組み合わせて構成され、前記樹脂枠材は、前記パネル体に当接する気密材が装着される受け部を有し、前記金属枠材は、前記受け部に係合する規制部を有し、前記規制部は、前記枠体の内周側への前記受け部の移動を規制することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、断熱性を維持しつつ防火性の向上を図り得る建具を提供することができる。
【図面の簡単な説明】
【０００８】

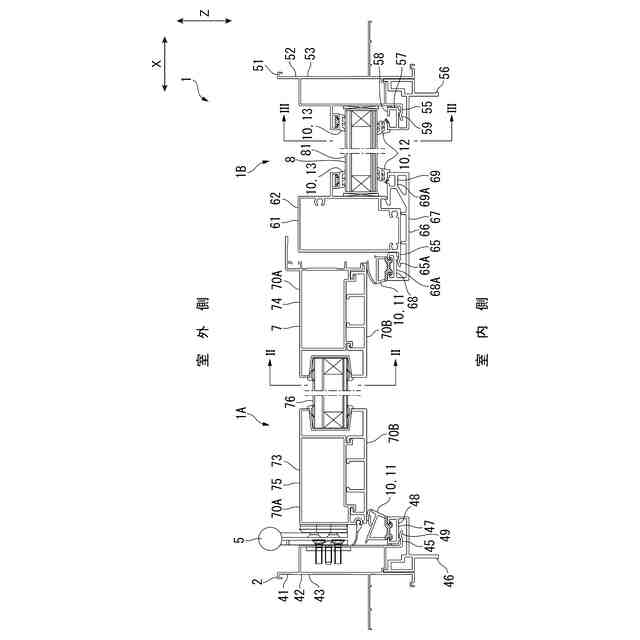

本発明の実施形態に係る建具を示す横断面図。

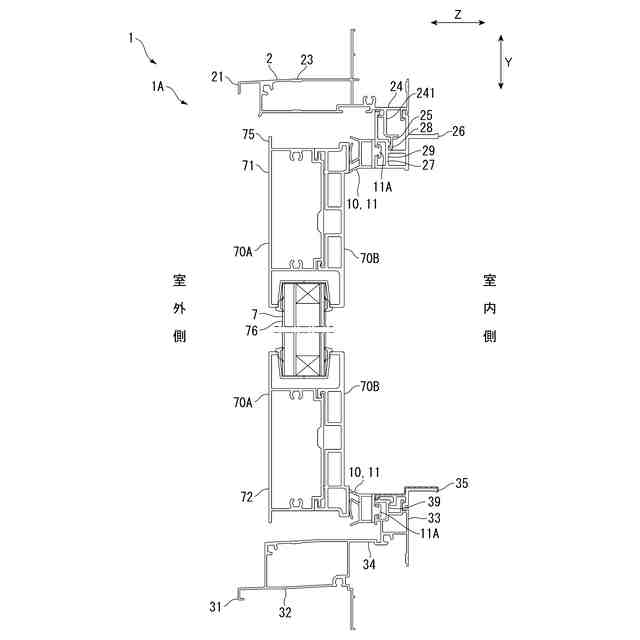

図１においてＩＩ－ＩＩ線で示す矢視断面図。
図１においてＩＩＩ－ＩＩＩ線で示す矢視断面図。

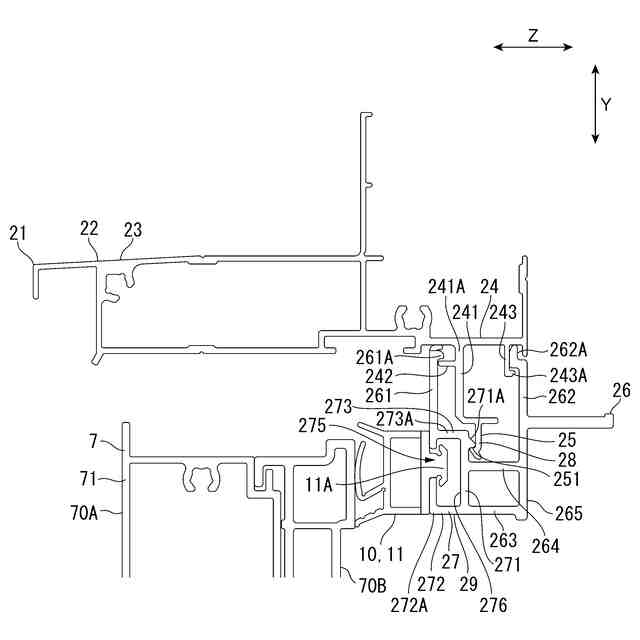

前記実施形態に係る建具における上枠を拡大して示す縦断面図。

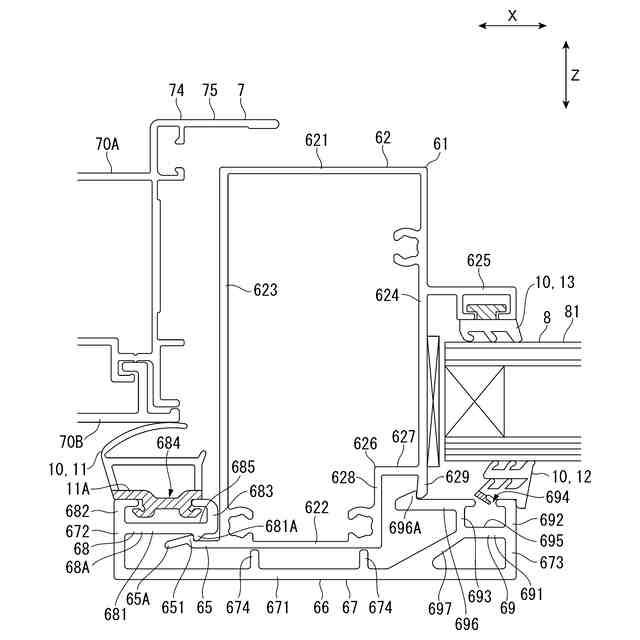

前記実施形態に係る建具における中間縦枠を拡大して示す横断面図。

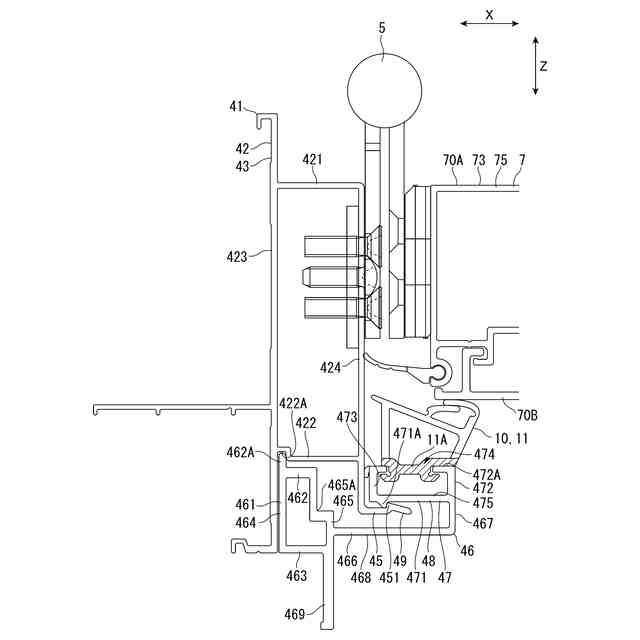

前記実施形態に係る建具における一方の縦枠を拡大して示す横断面図。

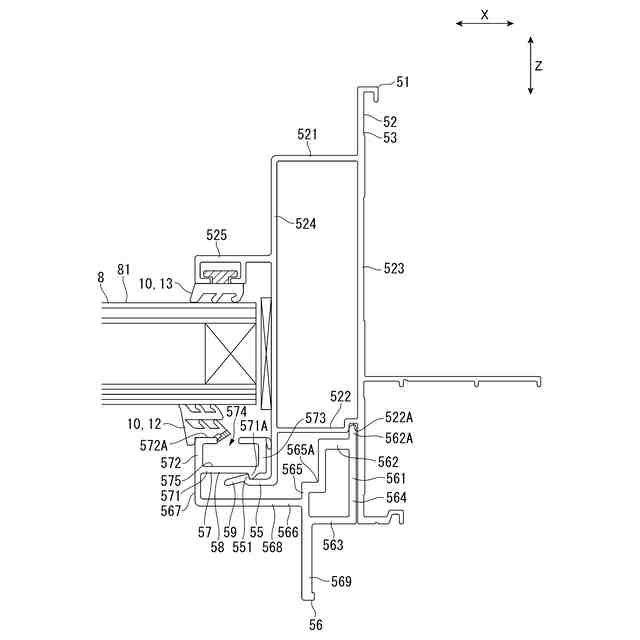

前記実施形態に係る建具における他方の縦枠を拡大して示す横断面図。

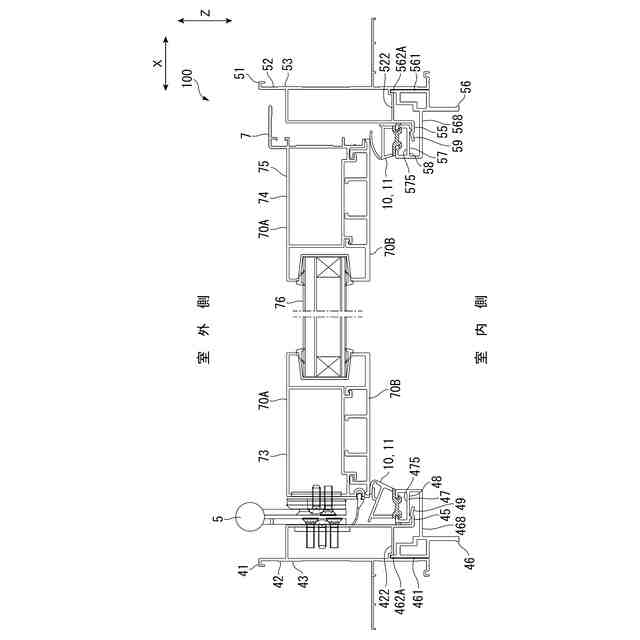

前記実施形態に係る建具の変形例を示す横断面図。
【発明を実施するための形態】
【０００９】
［本実施形態の構成］
以下、本発明の実施形態を図面に基づいて説明する。
図１から図３において、本実施形態に係る建具としての窓ユニット１は、建物躯体の開口部に設置される片袖付開き窓で構成されており、窓枠２（枠体）と、窓枠２内に配置されるパネル体としての障子７およびパネル８とを備えている。窓枠２は、四周枠組みされる上枠２１、下枠３１、左右の縦枠４１，５１と、左右の縦枠４１，５１の間に配設される中間縦枠６１とを備えている。障子７は、上框７１，下框７２および左右の縦框７３，７４が四周框組みされる框体７５と、框体７５内に配置されるガラスパネル等の面材７６とを備えている。パネル８は、ガラスパネル等の面材８１を有しており、面材８１の上部および下部には、袖部上枠８２および袖部下枠８３が設けられている。この窓ユニット１には、左右に並設される開き窓部１Ａと、固定窓部１Ｂ（ＦＩＸ窓部）とが構成されている。開き窓部１Ａは、上枠２１、下枠３１、縦枠４１および中間縦枠６１で構成される枠内に障子７が回動によりＺ軸方向に開閉可能に配置されてなる。固定窓部１Ｂは、上枠２１、下枠３１、縦枠５１、中間縦枠６１で構成される枠内にパネル８が配置されてなる。
以下の説明において、窓ユニット１の左右方向をＸ軸方向とし、窓ユニット１の上下方向をＹ軸方向とし、窓ユニット１の見込み方向（室内外方向）をＺ軸方向とする。Ｘ，Ｙ，Ｚ軸方向は互いに直交する。
【００１０】
［窓枠］
上枠２１は、Ｘ軸方向に沿っており、図２から図４に示すように、室外側の金属上枠材２２（金属枠材）と、室内側の樹脂上枠材２６（樹脂枠材）とを組み合わせて構成される複合枠材である。
金属上枠材２２は、金属製であり、本実施形態では押出成形されたアルミ製押出形材によって形成されている。金属上枠材２２は、Ｘ軸方向に沿った中空部を有する略矩形状の金属枠本体２３と、金属枠本体２３からＺ軸方向において室内側に延出した室内見込み面部２４（見込み面部）とを有している。室内見込み面部２４には、Ｙ軸方向において下方側（内周側）に延出した略Ｌ字状の延出片２４１と、樹脂上枠材２６が係合される係合片２４２，２４３とが形成されている。延出片２４１は、その先端は室内側に向いており、その内周面にはＹ軸方向において下方側（内周側）に突出した突出片２５が形成されている。係合片２４２は、延出片２４１の基端部２４１ＡからＺ軸方向において室外側に延びて形成されており、係合片２４３は、延出片２４１の位置よりも室内側の位置において室内見込み面部２４からＹ軸方向において下方に延びて形成されており、係合片２４３の先端には室内側に突出した係合爪部２４３Ａが形成されている。突出片２５には、室外側に突出した係合爪部２５１が形成されている。
前述した突出片２５は、窓枠２の内周側への後述する受け部２９の移動を規制する規制部２８を構成している。
樹脂上枠材２６は、合成樹脂製であり、本実施形態では押出成形された樹脂製押出形材によって形成されている。樹脂上枠材２６は、係合片２４２に係合するスナップフィット形式に係合爪部２６１Ａが室内側に突出して上端に形成された室外見付け面部２６１と、係合爪部２４３Ａに係合するクランク形状の係合段部２６２Ａが上端に形成された室内見付け面部２６２と、室外見付け面部２６１および室内見付け面部２６２に連続する見込み面部２６３とを有しており、見込み面部２６３の位置よりも上方の位置には、後述する底部２７１および室内見付け面部２６２に連続する連続面部２６４が形成されている。室外見付け面部２６１および見込み面部２６３の連続部分には凹状部２７が構成されている。凹状部２７は、見込み面部２６３からＹ軸方向における上方に延びた底部２７１と、底部２７１から室外見付け面部２６１に向けてＺ軸方向に延びた片２７３Ａとを有しており、見込み面部２６３のうち底部２７１よりも室外側の部分と当該部分に連続し且つ上方に延びる室外見付け面部２６１の部分は凹状部２７の内周側の側部２７２を構成しており、片２７３Ａおよび当該片２７３Ａに連続し且つ下方に延びる室外見付け面部２６１の部分は凹状部２７の外周側の側部２７３を構成している。一対の側部２７２，２７３の間には、タイト材１１を配置可能な開口２７５が形成されている。開口２７５は、Ｙ軸方向において側部２７３寄りの位置に配置されており、このため、側部２７２は側部２７３よりも大きい肩部２７２Ａを構成し、当該肩部２７２Ａに後述するビード材１２を掛けやすい構成となっている。底部２７１の室内側には突出片２５がＺ軸方向に重なる位置に配置されており、この突出片２５によってＺ軸方向に受けられている。底部２７１には、被係合突部２７１Ａが室内側に突出して形成されており、この被係合突部２７１Ａに突出片２５の係合爪部２５１が係合されている。また、室内見付け面部２６２および見込み面部２６３は、延出片２４１、係合片２４２，２４３および突出片２５を室内側から覆う覆い部２６５を構成している。なお、延出片２４１は、金属上枠材２２の室内見付け面部を構成している。
前述した凹状部２７は、障子７に当接するタイト材１１やパネル８に当接するビード材１２（図１および図４参照）などの気密材１０が装着可能な受け部２９を構成している。受け部２９は金属上枠材２２の室内見込み面部２４の位置に対して内周側の位置に配置されている。本実施形態では、受け部２９には、開き窓部１Ａを構成する部分にタイト材１１が装着されており、固定窓部１Ｂを構成する部分には、袖部上枠８２が嵌合されている。底部２７１および側部２７２，２７３はタイト材１１の基部１１Ａが嵌合される溝部２７６を構成しており、側部２７２は、ビード材１２が掛けられる前述した肩部２７２Ａを構成している。
（【００１１】以降は省略されています）
