公開番号2025124189
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020072
出願日2024-02-14
発明の名称サーマルプリンター、及びサーマルプリンターの制御方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/36 20060101AFI20250819BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ユーザーの利便性を向上する。
【解決手段】サーマルプリンター1は、電源として機能するバッテリー18と、バッテリー18の電圧VBを検出する電圧センサー17と、記録紙に画像を印刷する印刷ヘッド161と、印刷ヘッド161を制御する制御部11と、を備え、制御部11は、電圧センサー17が検出した電圧VBに基づいて、印刷ヘッド161の印刷条件CPを変更する。
【選択図】図1
特許請求の範囲【請求項１】
電源として機能するバッテリーと、
前記バッテリーの電圧を検出する検出器と、
記録紙に画像を印刷するサーマルヘッドと、
前記サーマルヘッドを制御する制御部と、
を備え、
前記制御部は、前記検出器が検出した前記電圧に基づいて、前記サーマルヘッドの印刷条件を変更する、
サーマルプリンター。
続きを表示（約 780 文字）【請求項２】
前記印刷条件は、印刷濃度を含み、
前記制御部は、前記電圧が第１閾値以下である場合に、前記印刷濃度を低下する、
請求項１に記載のサーマルプリンター。
【請求項３】
前記制御部は、前記電圧が第１閾値以下である場合に、前記電圧に基づいて前記印刷濃度を段階的に低下する、
請求項２に記載のサーマルプリンター。
【請求項４】
前記印刷条件は、前記サーマルヘッドの通電条件を含み、
前記制御部は、前記電圧が第２閾値以下である場合に、前記通電条件を、全通電から間引き通電に変更する、
請求項１に記載のサーマルプリンター。
【請求項５】
前記記録紙を搬送する搬送機構を備え、
前記印刷条件は、前記記録紙の搬送速度を含み、
前記制御部は、前記電圧が第３閾値以下である場合に、前記搬送速度を低下する、
請求項１から請求項４のいずれか１項に記載のサーマルプリンター。
【請求項６】
前記制御部は、前記電圧が第３閾値以下である場合に、前記電圧に基づいて前記搬送速度を段階的に低下する、
請求項５に記載のサーマルプリンター。
【請求項７】
ユーザーからの操作を受け付ける操作受付機構を備え、
前記制御部は、前記操作に基づいて、前記印刷条件を変更する制御の有効及び無効を切り換える、
請求項１から請求項４のいずれか１項に記載のサーマルプリンター。
【請求項８】
電源としてバッテリーを用いるサーマルプリンターの制御方法であって、
前記バッテリーの電圧を検出し、
前記検出した前記電圧に基づいてサーマルヘッドの印刷条件を変更する、
サーマルプリンターの制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サーマルプリンター、及びサーマルプリンターの制御方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１は、充電バッテリーを搭載して、印字部（サーマルヘッド及び駆動モーター等）に電力を供給して動作する携帯式プリンターが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－５６７４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１等に記載のプリンターは、バッテリー残量が低下すると、プリンターを利用できないため、ユーザーの利便性を向上する必要があった。
【課題を解決するための手段】
【０００５】
上記課題を解決する一態様に係るサーマルプリンターは、電源として機能するバッテリーと、前記バッテリーの電圧を検出する検出器と、記録紙に画像を印刷するサーマルヘッドと、前記サーマルヘッドを制御する制御部と、を備え、前記制御部は、前記検出器が検出した前記電圧に基づいて、前記サーマルヘッドの印刷条件を変更する。
【０００６】
上記課題を解決する別の一態様に係るサーマルプリンターの制御方法は、電源としてバッテリーを用いるサーマルプリンターの制御方法であって、前記バッテリーの電圧を検出し、前記検出した前記電圧に基づいてサーマルヘッドの印刷条件を変更する。
【図面の簡単な説明】
【０００７】
本実施形態に係るサーマルプリンターの構成の一例を示す図。
バッテリーの残量と印刷濃度との関係の一例を示す図表。

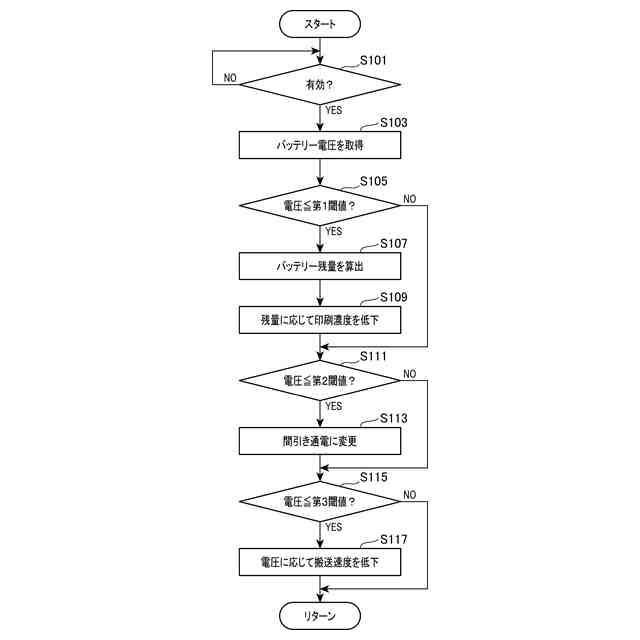

サーマルプリンターの制御部の処理の一例を示すフローチャート。
【発明を実施するための形態】
【０００８】
以下、図面を参照して実施形態について説明する。
【０００９】
図１は、サーマルプリンター１の構成の一例を示す図である。
図１に示すように、サーマルプリンター１は、図略の感熱ロール紙を「記録紙」として収容し、発熱素子を備えた印刷ヘッド１６１により、感熱ロール紙の記録面に熱を加えることによって文字、図形等の画像を印刷する。サーマルプリンター１は、バッテリー１８を備え、バッテリー１８から電力の供給を受けて動作する。サーマルプリンター１は、ユーザーが携帯可能に構成される。
サーマルプリンター１は、制御部１１と、通信インターフェース１２と、表示部１４と、操作パネル１５と、印刷部１６と、電圧センサー１７と、バッテリー１８と、を備える。
【００１０】
制御部１１は、ＣＰＵ（ＣｅｎｔｒａｌＰｒｏｃｅｓｓｉｎｇＵｎｉｔ）等のプロセッサー１１Ａ、ＲＯＭ（ＲｅａｄＯｎｌｙＭｅｍｏｒｙ）、ＲＡＭ（Ｒａｎｄｏｍａｃｃｅｓｓｍｅｍｏｒｙ）等のメモリーデバイス１１Ｂ、及びその他の周辺回路等を備え、サーマルプリンター１の各部を制御する。メモリーデバイス１１Ｂは、制御プログラムを記憶する。
（【００１１】以降は省略されています）
