特許ウォッチ

公開番号2025124512
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020618
出願日2024-02-14
発明の名称クロロスルホン化プロピレン系重合体
出願人東ソー株式会社
代理人
主分類C08F 8/38 20060101AFI20250819BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ポリプロピレン系樹脂と金属との良好な接着性、特に表面未改質の金属表面基材であっても、良好な接着性を有するポリマー材料を提供する。
【解決手段】プロピレン系重合体に塩素およびクロロスルホン基が結合したクロロスルホン化プロピレン系重合体であって、プロピレン系重合体がブロックポリプロピレンであり、かつ、塩素含有量が23.1～40.0重量%であるクロロスルホン化プロピレン系重合体。
【選択図】なし
特許請求の範囲【請求項１】
プロピレン系重合体に塩素およびクロロスルホン基が結合したクロロスルホン化プロピレン系重合体であって、プロピレン系重合体がブロックポリプロピレンであり、かつ、塩素含有量が２３．１～４０．０重量％であるクロロスルホン化プロピレン系重合体。
続きを表示（約 290 文字）【請求項２】
硫黄含有量が０．１～５．０重量％である、請求項１に記載のクロロスルホン化プロピレン系重合体。
【請求項３】
重量平均分子量が１０万～８０万である、請求項１に記載のクロロスルホン化プロピレン系重合体。
【請求項４】
ブロックポリプロピレンのエチレン含有量が２．０～２５．０ｍｏｌ％である、請求項１に記載のクロロスルホン化プロピレン系重合体。
【請求項５】
請求項１に記載のクロロスルホン化プロピレン系重合体を含む接着剤。
【請求項６】
請求項１に記載のクロロスルホン化プロピレン系重合体を含む粘着剤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プロピレン系重合体に塩素およびクロロスルホン基が結合したクロロスルホン化プロピレン系重合体に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、金属の接合には溶接、リベット、ボルト接合などが主に用いられてきたが、今日の科学技術の進歩に伴い、要求される材料等の性能・機能が厳しくなると共に、異種材との接着が要求されており、これらの要求を達成する為、接着の技術が注目・進展されている。
【０００３】
更に今後は自動車分野を始めとした技術革新によりポリプロピレン―金属のような異種材料の接着技術が重要となることが見込まれている。
【０００４】
ポリプロピレンは優れる加工性、物理特性、リサイクル性や価格の面で多岐にわたる用途で広く使用されている一方、難接着材料であり表面処理等を施しても十分な接着強度を確保するのは困難となっている（例えば、非特許文献１参照。）。
【０００５】
ポリプロピレン系樹脂に対する密着性の向上については、プロピレンホモポリマーやプロピレン－エチレン共重合体を原料としたクロロスルホン化ポリプロピレンが検討されている（例えば、特許文献１参照。）が、ポリプロピレン系樹脂のプライマーとして水系エマルションを作製し、塗膜の密着性について評価するものであり、ポリプロピレン系樹脂と金属との異種材接着に関する内容は全く検討されていなかった。
【先行技術文献】
【非特許文献】
【０００６】
日本接着学会誌Ｖｏｌ．５４Ｎｏ６（２０１８）項２１２～
【特許文献】
【０００７】
特開２００８－１２７４３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
そこで、本発明は、上記課題に鑑みてなされたものであり、その目的はポリプロピレン等の樹脂と金属の異種材料に対して優れた接着性を発揮することができる、クロロスルホン化プロピレン系重合体を提供することである。
【課題を解決するための手段】
【０００９】
本発明者は、上記課題を解決するため鋭意検討した結果、本発明を完成するに至ったものである。すなわち本発明は以下［１］～［６］にかかるものである。
【００１０】
［１］プロピレン系重合体に塩素およびクロロスルホン基が結合したクロロスルホン化プロピレン系重合体であって、プロピレン系重合体がブロックポリプロピレンであり、かつ、塩素含有量が２３．１～４０．０重量％であるクロロスルホン化プロピレン系重合体。

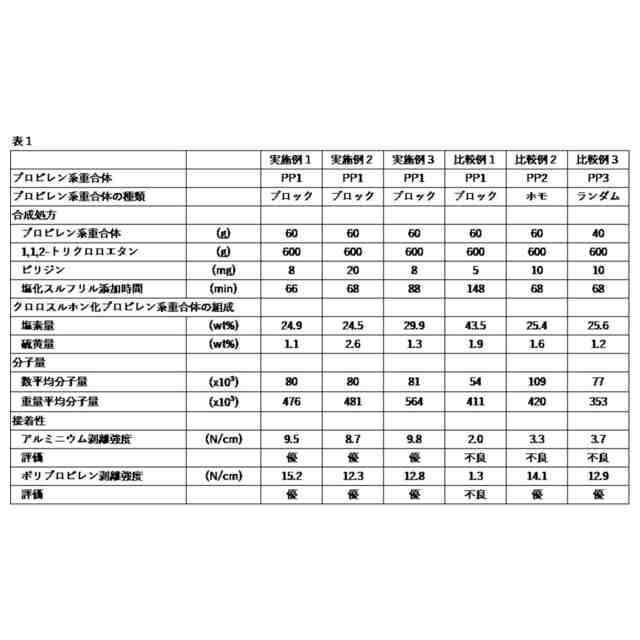

（【００１１】以降は省略されています）

関連特許
