特許ウォッチ

公開番号2025144612
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044340
出願日2024-03-21
発明の名称光硬化性樹脂組成物
出願人アイカ工業株式会社
代理人
主分類C08F 290/06 20060101AFI20250926BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】不透明な封筒等に塗布して活性エネルギー線で硬化し、下地が透けて見えるように加工する樹脂組成物において、浸透性に優れ、また紫外線に暴露された場合でも変色が小さい、透明加工紙用の光硬化性樹脂組成物を提供する。
【解決手段】吸収性の紙に浸透させた後、活性エネルギー線により硬化させて得られる透明加工紙用の樹脂組成物であり、エチレンオキサイド変性ビスフェノールAジアクリレートと、直鎖アルキル(メタ)アクリレートと、光重合開始剤と、を含み、前記エチレンオキサイド変性量が8以下であり、光重合開始剤がα-ヒドロキシアセトフェノン系を含み、25℃における粘度が50～800mPa・sであることを特徴とする光硬化性樹脂組成物である。
【選択図】なし
特許請求の範囲【請求項１】
吸収性の紙に浸透させた後、活性エネルギー線により硬化させて得られる透明加工紙用の樹脂組成物であり、エチレンオキサイド変性ビスフェノールＡジアクリレート（Ａ）と、直鎖アルキル（メタ）アクリレート（Ｂ）と、光重合開始剤（Ｃ）と、を含み、前記（Ａ）のエチレンオキサイド変性量が８以下であり、前記（Ｃ）がα－ヒドロキシアセトフェノン系を含み、２５℃における粘度が５０～８００ｍＰａ・ｓであることを特徴とする光硬化性樹脂組成物。
続きを表示（約 110 文字）【請求項２】
前記（Ａ）の配合量が組成物全量に対し６５～９０重量％であることを特徴とする請求項１記載の光硬化性樹脂組成物。
【請求項３】
請求項１又は２いずれか記載の光硬化性樹脂により透明化された加工紙。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吸収性の紙に浸透させた後、活性エネルギー線照射により硬化させて得られる透明加工紙用の光硬化性樹脂組成物に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、紙に樹脂を含浸して半透明にする技術としては、光紫外線硬化型インキを用紙に含浸させて、該用紙を透明化する方法がある。例えばその用紙に含浸させる組成物として、重合性ビニールオリゴマーと光重合性ビニールモノマーとを含む紫外線重合型組成物と、酸化重合型組成物とを含む無溶剤性組成物が提案されている（特許文献１）。しかしながらこの配合は速硬化型ではなく、また紫外線で硬化しない酸化成分を含んでおり徐々に硬化が進むため、透明度の経時変化、印刷中での印刷物汚れ、印刷後積載された場合のブロッキングという問題があった。
【０００３】
こうした問題に対応できる速硬化性の組成物として、過去に出願人は、２官能ＥＯ変性ビスフェノールＡジアクリレートと、多官能アクリルモノマーと、光重合開始剤とを含む、粘度が５００～３０００ｍＰａ・ｓの透明加工紙用樹脂組成物を発明している（特許文献２）。この組成物は、紙への浸透性が良好で硬化速度も非常に速く、透明加工紙用の光硬化性樹脂組成物として大変優れた発明であった。しかしながら、場合により紙への浸透性を更に高めるため加温養生が必要な時があり、更に硬化後に紫外線等に暴露され続けると経時的に黄変しやすいという問題があり、改善の余地があった。
【先行技術文献】
【特許文献】
【０００４】
特許第３２８２０１９号
特許第６７９３４８５号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の課題は、不透明な封筒等に塗布して、紫外線等の活性エネルギー線で硬化し、下地の印刷物や模様が透けて見えるように加工する樹脂組成物において、浸透性に優れ、また紫外線に暴露された場合でも変色が小さい、透明加工紙用の光硬化性樹脂組成物を提供する事にある。
【課題を解決するための手段】
【０００６】
上記課題を達成するため、請求項１の発明は、吸収性の紙に浸透させた後、活性エネルギー線により硬化させて得られる透明加工紙用の樹脂組成物であり、エチレンオキサイド変性ビスフェノールＡジアクリレート（Ａ）と、直鎖アルキル（メタ）アクリレート（Ｂ）と、光重合開始剤（Ｃ）と、を含み、前記（Ａ）のエチレンオキサイド変性量が８以下であり、前記（Ｃ）がα－ヒドロキシアセトフェノン系を含み、２５℃における粘度が５０～８００ｍＰａ・ｓであることを特徴とする光硬化性樹脂組成物を提供する。
【０００７】
また請求項２の発明は、前記（Ａ）の配合量が組成物全量に対し６５～９０重量％であることを特徴とする請求項１記載の光硬化性樹脂組成物を提供する。
【０００８】
また請求項３の発明は、請求項１又は２いずれか記載の光硬化性樹脂により透明化された加工紙を提供する。
【発明の効果】
【０００９】
本発明の光硬化性樹脂組成物は、紙への浸透性に優れ、また紫外線に暴露された場合でも変色が小さいため、不透明な封筒等に塗布して、下地の印刷物や模様が透けて見えるよう用紙を半透明に加工する、速硬化型で透明加工紙用の光硬化性樹脂組成物として有用である。
【発明を実施するための形態】
【００１０】

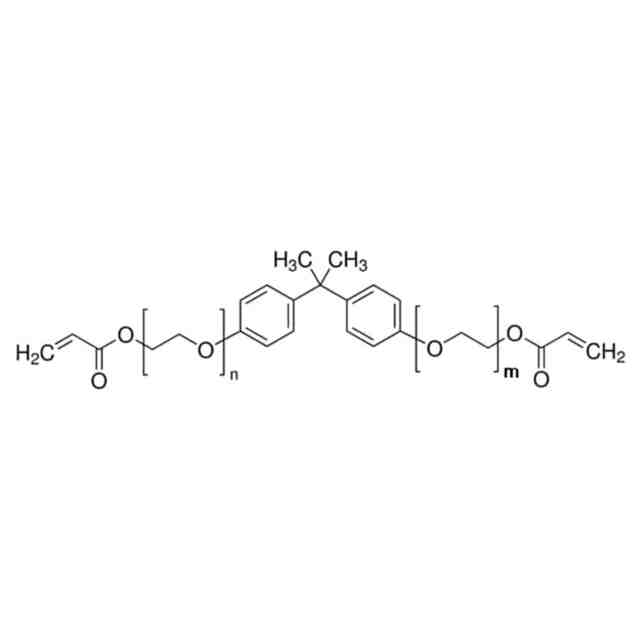

本発明の組成物の構成は、エチレンオキサイド変性ビスフェノールＡジアクリレート（Ａ）と、直鎖アルキル（メタ）アクリレート（Ｂ）と、光重合開始剤（Ｃ）である。なお、本明細書において、（メタ）アクリレートは、アクリレートとメタクリレートとの双方を包含する。

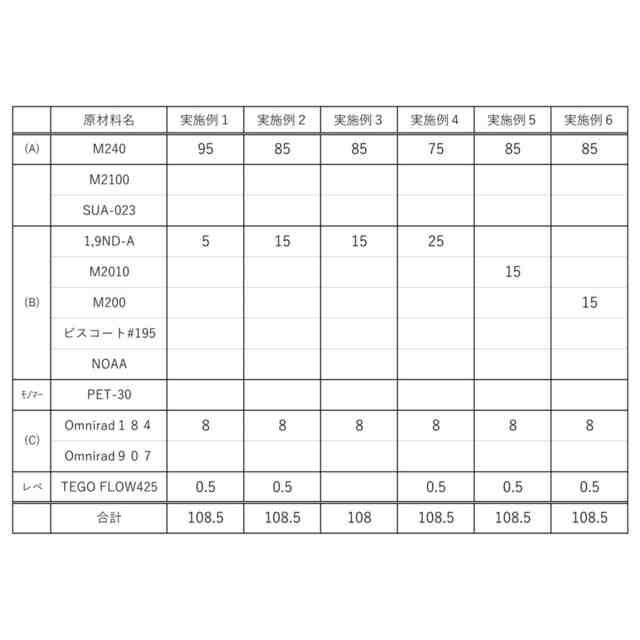

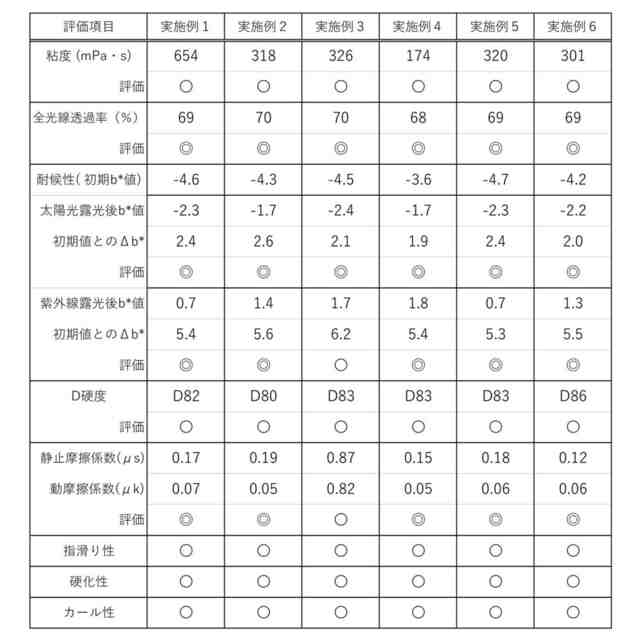

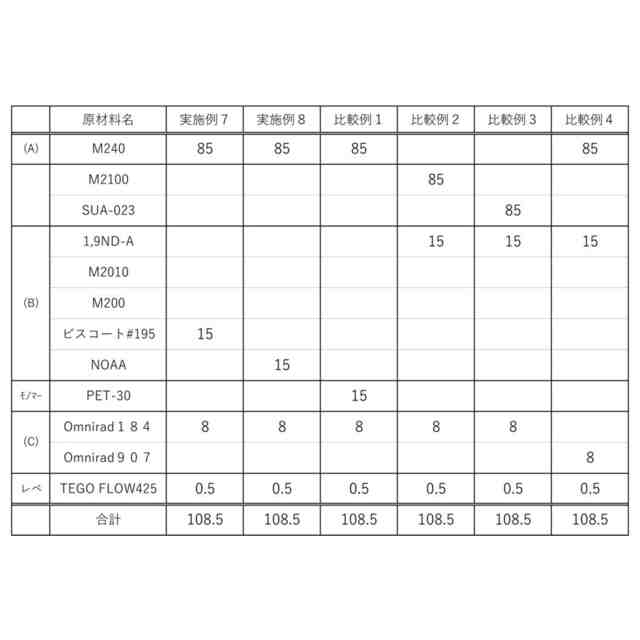

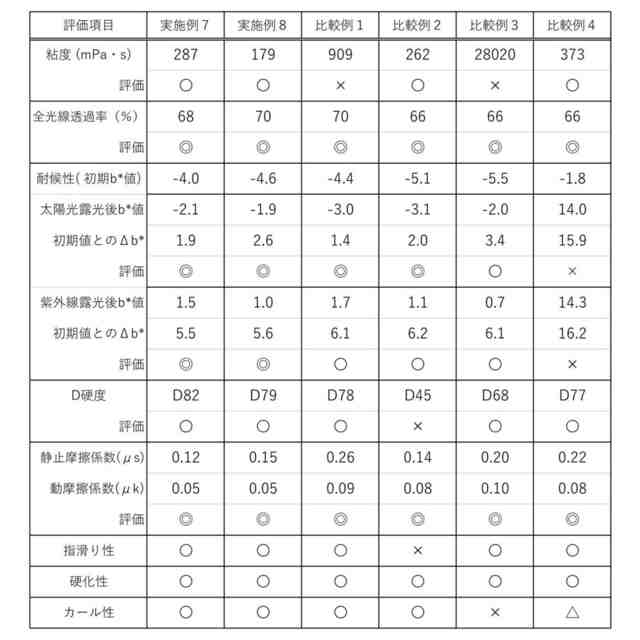

（【００１１】以降は省略されています）

関連特許
