公開番号2025136098
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034301
出願日2024-03-06
発明の名称推定装置、推定システム、推定方法及び推定プログラム
出願人株式会社GSユアサ
代理人個人,個人
主分類G01R 31/389 20190101AFI20250911BHJP(測定;試験)
要約【課題】蓄電素子の内部抵抗の推定精度を向上できる技術を提供する。
【解決手段】推定装置は、蓄電素子の第1期間の計測データに基づく第1内部抵抗に対する、第2期間の計測データに基づく第2内部抵抗の変化量を取得し、取得した前記変化量と、前記第1期間の前記蓄電素子の基準内部抵抗とに基づいて、前記第2期間以降の前記蓄電素子の内部抵抗を推定する処理を実行する制御部を備える。
【選択図】図3
特許請求の範囲【請求項１】
蓄電素子の第１期間の計測データに基づく第１内部抵抗に対する、第２期間の計測データに基づく第２内部抵抗の変化量を取得し、
取得した前記変化量と、前記第１期間の前記蓄電素子の基準内部抵抗とに基づいて、前記第２期間以降の前記蓄電素子の内部抵抗を推定する
処理を実行する制御部を備える
推定装置。
続きを表示（約 1,000 文字）【請求項２】

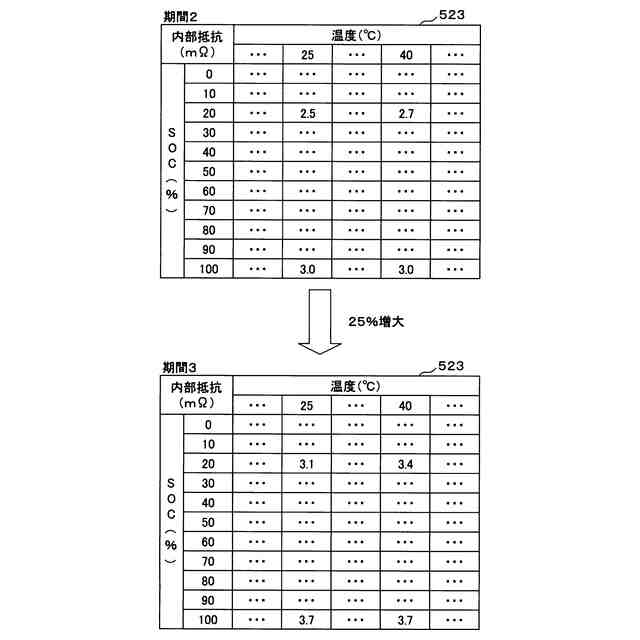

前記変化量に応じて前記基準内部抵抗を増大又は減少させることにより、前記内部抵抗を推定する
請求項１に記載の推定装置。
【請求項３】
前記第１期間の計測データの分布と、前記第２期間の計測データの分布との比較に基づいて、前記基準内部抵抗を増大又は減少させることにより、前記内部抵抗を推定する
請求項１又は請求項２に記載の推定装置。
【請求項４】
前記第１期間の計測データの分布と、前記第２期間の計測データの分布とに基づいて、前記第２期間の計測データを補正し、
補正後の前記第２内部抵抗の前記第１内部抵抗に対する前記変化量を取得する
請求項１又は請求項２に記載の推定装置。
【請求項５】
前記計測データは前記蓄電素子の電流及び電圧を含み、
前記第１期間における複数の前記電流及び電圧に基づいて、最小二乗法により前記第１内部抵抗を推定し、前記第２期間における複数の前記電流及び電圧に基づいて、最小二乗法により前記第２内部抵抗を推定する
請求項１又は請求項２に記載の推定装置。
【請求項６】
前記第１期間及び前記第２期間の期間長さは、前記蓄電素子の電流変化の周期、電圧変化の周期及び温度変化の周期の少なくとも１つに基づいて設定される
請求項１又は請求項２に記載の推定装置。
【請求項７】
前記第２期間が前記第１期間と重複しないように前記第１期間及び前記第２期間が設定される
請求項１又は請求項２に記載の推定装置。
【請求項８】
前記第２期間の一部が前記第１期間と重複するように前記第１期間及び前記第２期間が設定される
請求項１又は請求項２に記載の推定装置。
【請求項９】
共通する季節に対応するように前記第１期間及び前記第２期間が設定される
請求項１又は請求項２に記載の推定装置。
【請求項１０】
蓄電素子と、前記蓄電素子の内部抵抗を推定する推定装置とを備え、
前記推定装置は、
蓄電素子の第１期間の計測データに基づく第１内部抵抗に対する、第２期間の計測データに基づく第２内部抵抗の変化量を取得し、
取得した前記変化量と、前記第１期間の前記蓄電素子の基準内部抵抗とに基づいて、前記第２期間以降の前記蓄電素子の内部抵抗を推定する
処理を実行する制御部を備える
推定システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、推定装置、推定システム、推定方法及び推定プログラムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
蓄電素子は、使用に伴い内部抵抗が変化する。蓄電素子を制御する上で、蓄電素子の内部抵抗を正確に把握することが重要である。従来、蓄電素子の内部抵抗を測定する技術が提案されている。
【０００３】
特許文献１に開示される異常判定装置では、組電池を構成する各単位電池の電圧及び組電池に流れる電流を計測し、計測された各単位電池の電圧のうちの最大値と最小値との偏差と電流値を用いて組電池の内部抵抗を算出し、算出された内部抵抗の大きさによって組電池の異常を判定する。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－１９５６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電池などの蓄電素子の内部抵抗を推定する際には、電流計や電圧計などの計測装置を通じて蓄電素子の電圧及び電流を所定周期で取得する。蓄電素子の設置環境によっては、電圧及び電流を短い周期で取得することが困難であり、その結果内部抵抗の推定精度が悪化する。
【０００６】
本開示の目的は、蓄電素子の内部抵抗の推定精度を向上できる技術を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る推定装置は、蓄電素子の第１期間の計測データに基づく第１内部抵抗に対する、第２期間の計測データに基づく第２内部抵抗の変化量を取得し、取得した前記変化量と、前記第１期間の前記蓄電素子の基準内部抵抗とに基づいて、前記第２期間以降の前記蓄電素子の内部抵抗を推定する処理を実行する制御部を備える。
【０００８】
本開示の一態様に係る推定システムは、蓄電素子と、前記蓄電素子の内部抵抗を推定する推定装置とを備える。前記推定装置は、蓄電素子の第１期間の計測データに基づく第１内部抵抗に対する、第２期間の計測データに基づく第２内部抵抗の変化量を取得し、取得した前記変化量と、前記第１期間の前記蓄電素子の基準内部抵抗とに基づいて、前記第２期間以降の前記蓄電素子の内部抵抗を推定する処理を実行する制御部を備える。
【０００９】
本開示の一態様に係る推定方法は、蓄電素子の第１期間の計測データに基づく第１内部抵抗に対する、第２期間の計測データに基づく第２内部抵抗の変化量を取得し、取得した前記変化量と、前記第１期間の前記蓄電素子の基準内部抵抗とに基づいて、前記第２期間以降の前記蓄電素子の内部抵抗を推定する。
【００１０】
本開示の一態様に係る推定プログラムは、蓄電素子の第１期間の計測データに基づく第１内部抵抗に対する、第２期間の計測データに基づく第２内部抵抗の変化量を取得し、取得した前記変化量と、前記第１期間の前記蓄電素子の基準内部抵抗とに基づいて、前記第２期間以降の前記蓄電素子の内部抵抗を推定する処理をコンピュータに実行させる。
【発明の効果】
（【００１１】以降は省略されています）
