公開番号2025143925
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043440
出願日2024-03-19
発明の名称宅配ボックス
出願人株式会社LIXIL
代理人個人,個人,個人
主分類A47G 29/12 20060101AFI20250925BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】展開及び折り畳み操作が容易な、宅配ボックスを提供すること。
【解決手段】宅配ボックス1は、扉4を有する前枠体2Aと、後枠体2B、後枠体2Bに対して前枠体2Aを前後方向に移動可能に連結する連結部3と、前枠体2Aと後枠体2Bに取付けられ、折り畳み可能な収納部7と、を備え、収納部7は、前枠体2Aの前方移動により展開され、前枠体2Aの後方移動により折り畳まれ、連結部3は、操作ハンドルを有し、収納部7は、生地で構成される。
【選択図】図1
特許請求の範囲【請求項１】
扉を有する前枠体と、
後枠体と、
前記後枠体に対して前記前枠体を前後方向に移動可能に連結する連結部と、
前記前枠体と前記後枠体に取付けられ、折り畳み可能な収納部と、を備え、
前記収納部は、前記前枠体の前方移動により展開され、前記前枠体の後方移動により折り畳まれる、宅配ボックス。
続きを表示（約 470 文字）【請求項２】
前記連結部は、操作ハンドルを有する、請求項１に記載の宅配ボックス。
【請求項３】
前記収納部は、生地で構成される、請求項１又は２に記載の宅配ボックス。
【請求項４】
前記収納部は、前記生地に取付けられる補強材を有し、前記補強材に沿った折り目で折り畳まれる、請求項３に記載の宅配ボックス。
【請求項５】
前記収納部は、前記前枠体と前記後枠体に着脱可能に取付けられる、請求項１又は２に記載の宅配ボックス。
【請求項６】
床面に固定されるベース部材をさらに備え、
前記宅配ボックスは、前記後枠体が前記ベース部材に固定されて設置される、請求項１又は２に記載の宅配ボックス。
【請求項７】
前記後枠体に設けられる背面カバーをさらに備え、
前記ベース部材は、床面に固定される固定部と、前記固定部から立設する壁部と、を有し、
前記背面カバーと前記壁部との間に設けられた隙間により排気ダクトが形成される、請求項６に記載の宅配ボックス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、宅配ボックスに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、折り畳み可能な宅配ボックスが知られている。例えば、壁側取付け具によって住戸の壁面に宅配ボックスを固定し、通常は折り畳まれた状態で設置され、住民不在時における荷物の配達の際には、宅配業者によって組み立てられた状態へと展開されて、荷物を収納される宅配ボックスが提案されている。（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－００３１７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の宅配ボックスは、組み立てられた状態へと展開するために、まず天板と底板をそれぞれ上下方向に開放し、底板に併設された取っ手を回動させて床面に支持させ、次に本体カバーに内蔵された両側板を引き出して、宅配ボックスの係合面部を形成させる操作が必要となる。このように、宅配ボックスを組み立てるためには、複数の工程が必要であるため、宅配業者側の負担が大きいという問題があった。
【０００５】
また、宅配ボックスから荷物を回収した後、再び宅配ボックスを折り畳まれた状態に戻すためには、同様の複数の工程が必要であるため、宅配ボックスの折り畳み作業にも負担があった。そのため、荷物を回収した後に、宅配ボックスが組み立てられた状態のまま放置されてしまい、宅配ボックスの折り畳み機能が活用されないという問題もあった。
【０００６】
本開示は、展開及び折り畳み操作が容易な、宅配ボックスを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示は、扉を有する前枠体と、後枠体と、後枠体に対して前枠体を前後方向に移動可能に連結する連結部と、前枠体と後枠体に取り付けられ、折り畳み可能な収納部と、を備え、収納部は、前枠体の前方移動により展開され、前枠体の後方移動により折り畳まれる、宅配ボックスに関する。
【図面の簡単な説明】
【０００８】
本開示に係る宅配ボックスが展開された様子を示す斜視図である。
図１の宅配ボックスを、下方背面から見上げた斜視図である。
図１の分解斜視図である。

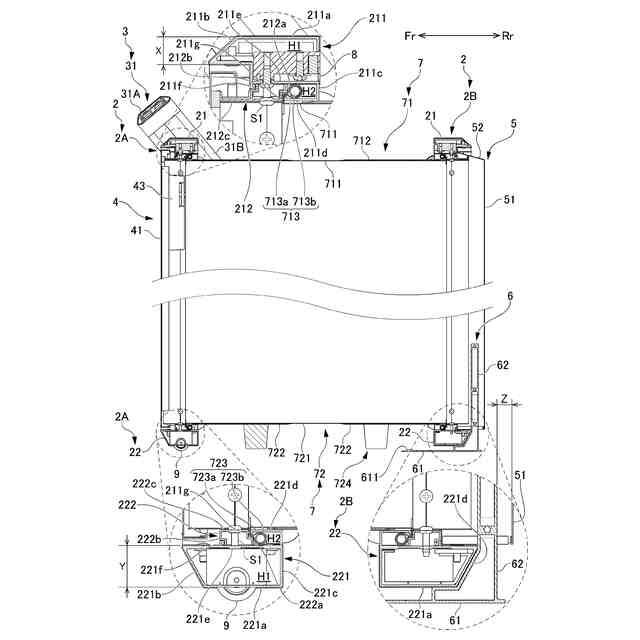

図１のＩＶ－ＩＶ線拡大断面図である。
図１のＶ－Ｖ線拡大断面図である。

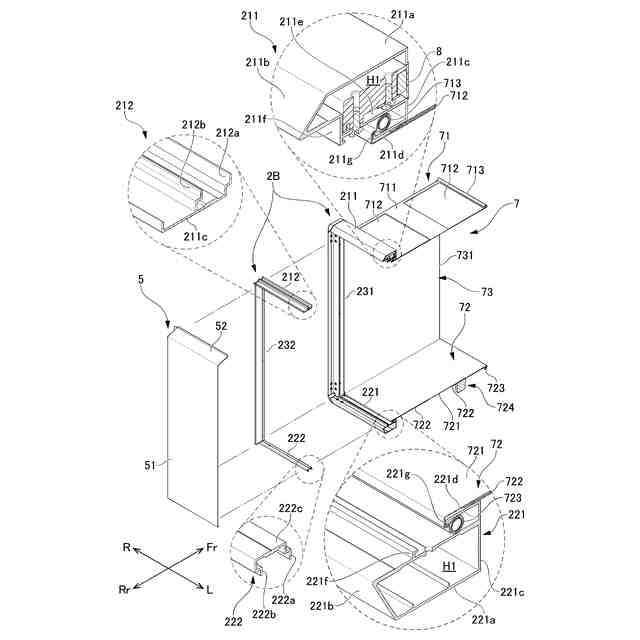

本開示に係る背面側構造の分解斜視図である。
本開示に係る前枠体の分解斜視図である。

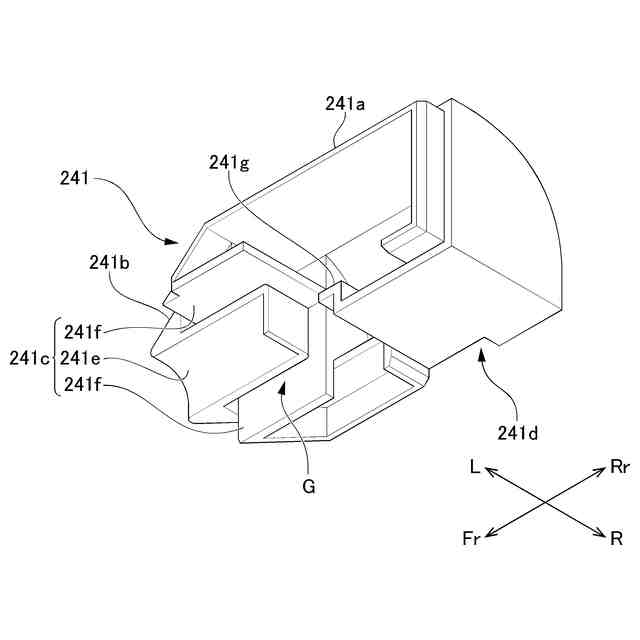

本開示に係るコーナーキャップを下方から見上げた斜視図である。
図７のＩＸ－ＩＸ線拡大断面図である
本開示に係る第１リンク部材の部分拡大分解斜視図である。
図１０の第１リンク部材を、下方から見上げた斜視図である。
図１のＸＩＩ－ＸＩＩ線拡大断面図である。
図１の宅配ボックスの扉が開いた様子を示す斜視図である。
本開示に係るベース部材がボックス本体部に接続される様子を示す斜視図である。
本開示に係る収納部の断面斜視図である。
本開示に係る宅配ボックスが折り畳まれた様子を示す斜視図である。
図１７の宅配ボックスを、下方背面から見上げた斜視図である。
図１６のＸＶＩＩＩ－ＸＶＩＩＩ線拡大断面図である。
図１６のＸＩＸ－ＸＩＸ線拡大断面図である。
本開示に係る宅配ボックスが折り畳まれた状態から展開される様子を示す模式図である。
図１６の宅配ボックスの扉を開いた様子を示す正面図である。
本開示に係る収納部が変形する様子を示す斜視図である。
図１８のＸＸＩＩＩ部分拡大図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について、図面を参照しながら詳細に説明する。なお、本開示の図面においては、互いに直交し合う所定の４方向を「Ｆｒ方向」「Ｒｒ方向」「Ｒ方向」「Ｌ方向」で表す。「Ｆｒ方向」は宅配ボックス１において、荷物が出し入れされる扉４の設けられた正面方向を、「Ｒｒ方向」は宅配ボックス１の背面方向を、「Ｒ方向」は宅配ボックス１を正面から見た場合の右方向を、「Ｌ方向」は宅配ボックス１を正面から見た場合の左方向を、それぞれ示す。
【００１０】
図１及び図２に示すように、本実施形態の宅配ボックス１は、ベース部材６によって図示しない床面に固定され、建物の屋外に設置されて使用される。設置される床面は屋根の有無に関わらず、キャスター９が転動可能な床面であれば、どのような場所にも設置することができる。ボックス本体部１０は、ベース部材６を除いたすべての部材で構成される。
（【００１１】以降は省略されています）
