公開番号2025145027
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044996
出願日2024-03-21
発明の名称建具および建具の改装方法
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 1/56 20060101AFI20250926BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】施工性を向上できる建具および建具の改装方法を提供する。
【解決手段】躯体11に固定された既設下枠25の上に固定されるアタッチメント9と、アタッチメント9の上に固定される新設下枠5と、を有し、アタッチメント9は、既設下枠25の室内側の屋内側板部251の上端部251aおよびアングル部258の屋内側突出板部258bに上方から接触する下板部911および第1板部931と、既設縦枠の屋内側端部に屋内側から接触する接続板部913の屋外側の面913aと、を有する。
【選択図】図15

特許請求の範囲【請求項１】
躯体に固定された既設下枠の上に固定されるアタッチメントと、
前記アタッチメントの上に固定される新設下枠と、を有し、
前記アタッチメントは、
前記既設下枠の室内側の上端部に上方から接触する上端接触部と、
既設縦枠の屋内側端部に屋内側から接触する屋外接触面と、を有する建具。
続きを表示（約 540 文字）【請求項２】
前記アタッチメントは、
前記既設下枠の屋内側レールに上方から接触する屋内側レール接触部を有する請求項１に記載の建具。
【請求項３】
前記アタッチメントの屋内側に取り付けられる樹脂カバーを有する請求項１または２に記載の建具。
【請求項４】
前記アタッチメントと前記既設下枠との間、および前記アタッチメントと前記新設下枠との間には、防水シートが設けられている請求項１または２に記載の建具。
【請求項５】
前記アタッチメントは、建物の開口の屋内側端部に設けられた下縁部材の上部に載置される屋内側固定部を有し、
前記屋内側固定部は前記既設下枠および前記下縁部材のいずれか一方に載置される下板部と、
前記下板部の上方に設けられる上板部と、を有し、
前記上板部に新設枠が載置される請求項１または２に記載の建具。
【請求項６】
躯体に固定された既設下枠の上にアタッチメントを固定し、
前記アタッチメントの上に新設下枠を固定し、
前記アタッチメントを前記既設下枠の室内側の上端部に上方から接触させるとともに、既設縦枠の屋内側端部に屋内側から接触させる建具の改装方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具および建具の改装方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、建物の建具を改装する際に、新設する建具の枠を既設の建具の枠の内側に設置して固定している。既設の下枠の上に新設の下枠を固定する際に、既設の下枠に固定されたアタッチメントに新設の下枠を固定することがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－２５０５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
新設の枠体の固定にアタッチメントを使用する場合、アタッチメントを既設の下枠に固定する際の施工性の向上が望まれている。
【０００５】
本開示は、施工性を向上できる建具および建具の改装方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る建具は、躯体に固定された既設下枠の上に固定されるアタッチメントと、前記アタッチメントの上に固定される新設下枠と、を有し、前記アタッチメントは、前記既設下枠の室内側の上端部に上方から接触する上端接触部と、既設縦枠の屋内側端部に屋内側から接触する屋外接触面と、を有する。
【０００７】
上記目的を達成するため、本開示に係る建具の改装方法は、躯体に固定された既設下枠の上にアタッチメントを固定し、前記アタッチメントの上に前記新設下枠を固定し、前記アタッチメントを前記既設下枠の室内側の上端部に上方から接触させるとともに、既設縦枠の屋内側端部に屋内側から接触させる。
【図面の簡単な説明】
【０００８】

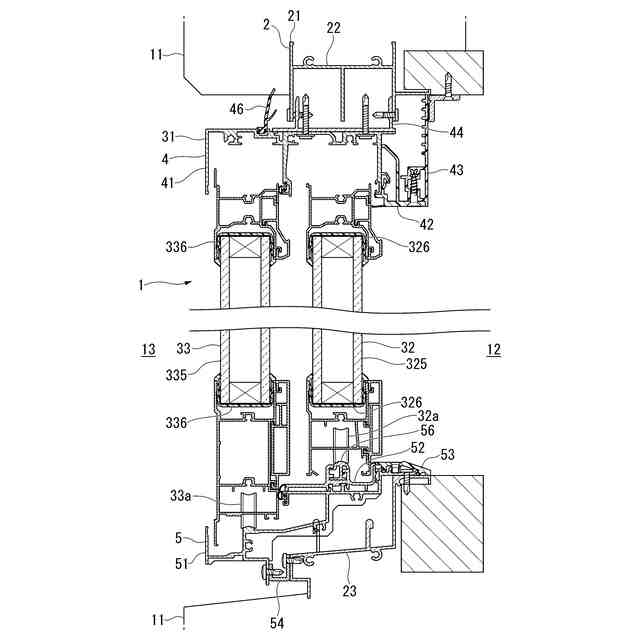

第１実施形態による建具の鉛直断面図である。
第１実施形態による建具の水平断面図である。

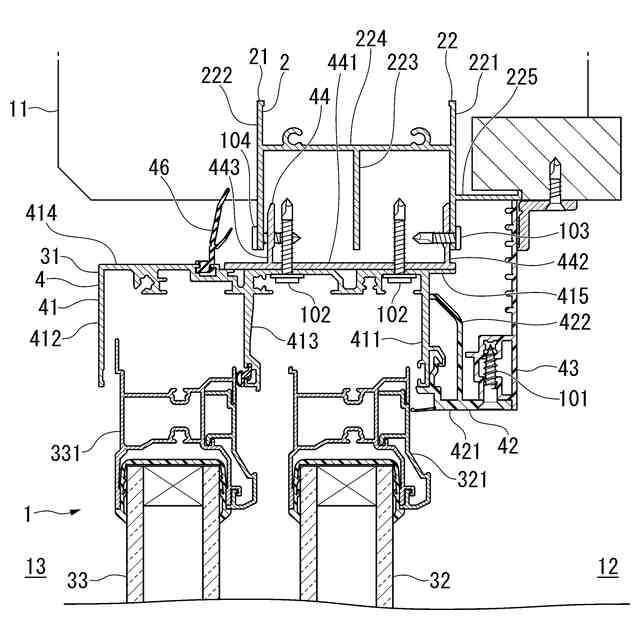

既設上枠および新設上枠の鉛直断面図である。
既設下枠および新設下枠の鉛直断面図である。

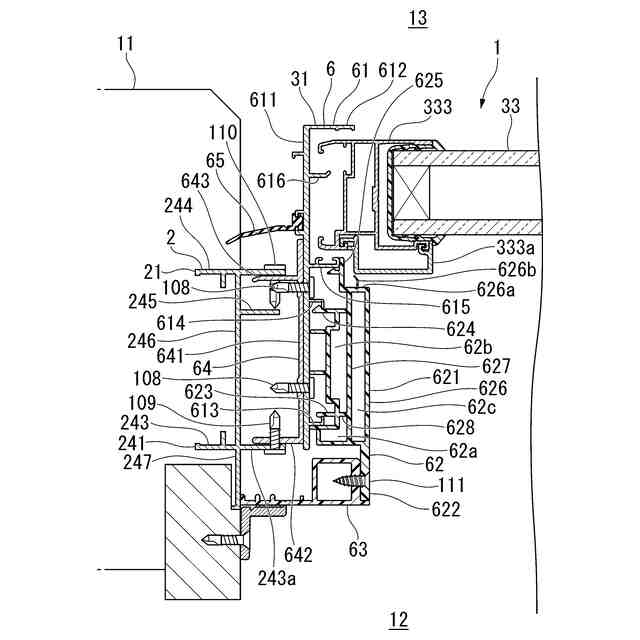

第１既設縦枠および第１新設縦枠の水平断面図である。
第２既設縦枠および第２新設縦枠の水平断面図である。

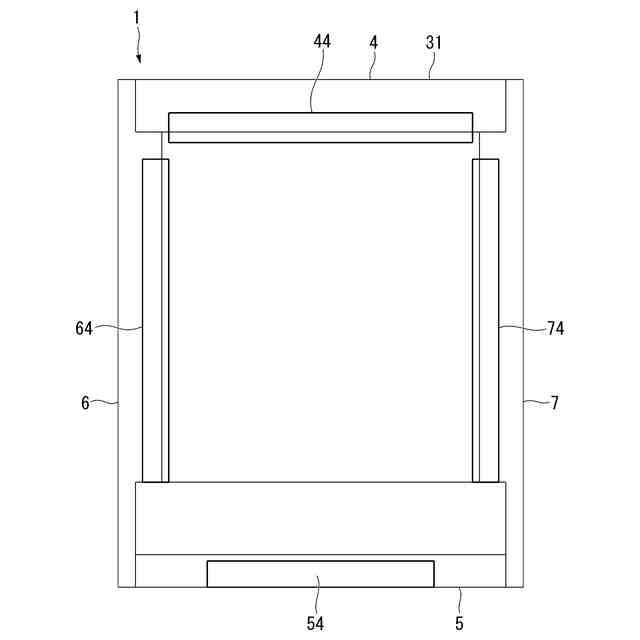

塞ぎ材および補助材の配置を示す図である。

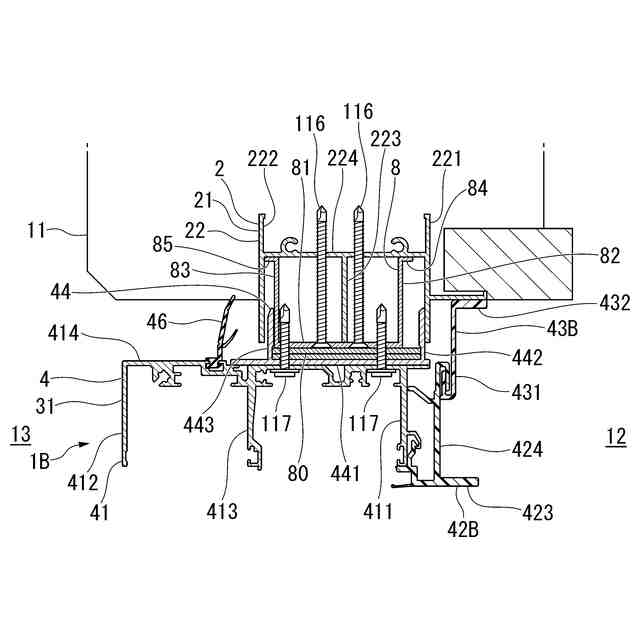

第２実施形態による建具の新設上枠を示す図である。
第３実施形態による建具の新設上枠を示す図である。
第４実施形態による建具の新設上枠を示す図である。
第５実施形態による建具の新設上枠を示す図である。
第６実施形態による建具の新設上枠を示す図である。
第６実施形態による建具の新設上枠の第１変形例を示す図である。
第６実施形態による建具の新設上枠の第２変形例を示す図である。
第７実施形態による建具の新設下枠を示す図である。
新設下枠、アタッチメント、既設下枠を分解した図である。
新設下枠、アタッチメント、既設下枠の配置を示す図である。
アタッチメントと新設縦枠の配置を示す斜視図である。
アタッチメントと新設縦枠の配置を示す図である。
新設上枠の塞ぎ材の他の形態を示す図である。
第１新設縦枠の塞ぎ材の他の形態を示す図である。
第２新設縦枠の塞ぎ材の他の形態を示す図である。
補助材を設けずに既設下枠に固定された新設下枠を示す図である。
室内側レールとは接していないアタッチメントの図である。
複層ガラスと框との間にシーリング材を設けた建具の鉛直断面図である。
複層ガラスと框との間にシーリング材を設けた建具の水平断面図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
図１および図２に示すように、第１実施形態による建具１は、建物の躯体１１に固定されている既設建具２の改修を行う際に新設される建具である。建具１は、引き違いサッシである。建具１は、新設枠３１と、内障子３２と、外障子３３と、塞ぎ材４４，６４，７４と、補助材５４と、を有する。新設枠３１は、既設建具２の既設枠２１の内側に設置される。塞ぎ材４４，６４，７４は、新設枠３１と既設枠２１との隙間と塞ぐ。塞ぎ材４４，６４，７４は、火災時に新設枠３１と既設枠２１との隙間から炎が貫通すること防止する。補助材５４は、既設枠２１に固定され、新設枠３１が固定される。塞ぎ材４４，６４，７４および補助材５４は、金属製である。
【００１０】
既設建具２は、金属製のサッシである。新設枠３１は、既設枠２１を覆うように設けられる。新設される建具１は、金属と樹脂の複合サッシである。屋内と屋外とを結ぶ方向を屋内外方向と表記する。図面では、屋内を符号１２で示し、屋外を符号１３で示す。屋内外方向に直交する水平方向を左右方向と表記する。左右方向について、左右方向の両側に対する左右方向の中央側を内側、左右方向の中央に対する左右方向の両側を外側と表記することがある。下記の説明における各部材の姿勢は、建具１が躯体１１に取り付けられた状態の姿勢である。
（【００１１】以降は省略されています）
