公開番号2025152953
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055146
出願日2024-03-29
発明の名称機器梱包セットおよびそれに用いられる緩衝材
出願人シャープ株式会社
代理人個人,個人
主分類B65D 81/113 20060101AFI20251002BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】梱包箱を小型化することができる機器梱包セット等を提供する。
【解決手段】機器梱包セットは、設置面上に設置され得るスタンドベースと前記スタンドベースに取り付けられ得るスタンド接続部品とが分解された状態の機器を内包する梱包箱と、前記梱包箱内に配置された1以上の緩衝材と、を備え、前記1以上の緩衝材は、前記機器が前記梱包箱に梱包されている状態では、前記スタンドベースおよび前記スタンド接続部品を含む前記機器を構成する複数の部品の少なくともいずれか1つを収納する機能を有する一方で、前記スタンドベースと前記スタンド接続部品との組立作業において治具として機能する形状を有する多機能緩衝材を含む。
【選択図】図16
特許請求の範囲【請求項１】
設置面上に設置され得るスタンドベースと前記スタンドベースに取り付けられ得るスタンド接続部品とが分解された状態の機器を内包する梱包箱と、
前記梱包箱内に配置された１以上の緩衝材と、を備え、
前記１以上の緩衝材は、前記機器が前記梱包箱に梱包されている状態では、前記スタンドベースおよび前記スタンド接続部品を含む前記機器を構成する複数の部品の少なくともいずれか１つを収納する機能を有する一方で、前記スタンドベースと前記スタンド接続部品との組立作業において治具として機能する形状を有する多機能緩衝材を含む、
機器梱包セット。
続きを表示（約 1,700 文字）【請求項２】
前記多機能緩衝材は、前記スタンド接続部品が挿入され得る治具用凹部を含み、
前記スタンド接続部品は、前記スタンドベースと前記スタンド接続部品との組立作業において、前記スタンドベースと前記スタンド接続部品との位置決めに利用され得る位置決め用部位を有し、
前記治具用凹部は、前記スタンド接続部品が前記治具用凹部に挿入された状態で、前記スタンド接続部品の前記位置決め用部位が前記治具用凹部の周壁の端面よりも外側に突出する形状を有している、
請求項１に記載の機器梱包セット。
【請求項３】
前記１以上の緩衝材は、前記多機能緩衝材とは異なる他の多機能緩衝材をさらに含み、
前記他の多機能緩衝材は、前記スタンドベースと前記スタンド接続部品との組立作業において前記スタンドベースを支持する高さを有している、
請求項２に記載の機器梱包セット。
【請求項４】
前記１以上の緩衝材は、前記機器が梱包されている状態では前記スタンド接続部品が収納される収納用凹部を有する収納用緩衝材を含み、
前記スタンドベースと前記スタンド接続部品との組立作業において、前記スタンド接続部品が前記収納用凹部から前記治具用凹部へ入れ替えられた状態で、前記位置決め用部位が前記周壁の前記端面よりも外側に突出する、
請求項２に記載の機器梱包セット。
【請求項５】
前記多機能緩衝材は、前記スタンドベースと前記スタンド接続部品との組立作業において、前記スタンドベースと前記スタンド接続部品との位置関係を維持し得る形状を有している、
請求項１に記載の機器梱包セット。
【請求項６】
前記多機能緩衝材は、前記スタンドベースと前記スタンド接続部品との位置関係を維持し得る形状として、前記スタンドベースの前記多機能緩衝材に対する位置決めに利用され得る段差部を有している、
請求項５に記載の機器梱包セット。
【請求項７】
前記多機能緩衝材は、前記スタンド接続部品が挿入され得る治具用凹部を含み、
前記スタンド接続部品は、前記スタンドベースと前記スタンド接続部品との組立作業において、前記スタンドベースと前記スタンド接続部品との位置決めに利用され得る位置決め用部位を有し、
前記治具用凹部は、前記スタンド接続部品が前記治具用凹部に挿入された状態で、前記位置決め用部位が前記段差部の上側の端面および前記段差部の下側の端面のうちの前記下側の端面よりも外側に突出するが前記上側の端面からは外側に突出しない形状を有する、
請求項６に記載の機器梱包セット。
【請求項８】
前記スタンドベースと前記スタンド接続部品との組立作業において、前記スタンドベースは、前記段差部の前記下側の端面の上に置かれ得る、
請求項７に記載の機器梱包セット。
【請求項９】
前記治具用凹部の底部に挿入されることにより、前記スタンドベースと前記スタンド接続部品との組立作業を補助する高さ調整部材をさらに備え、
前記高さ調整部材は、前記スタンドベースと前記スタンド接続部品との組立作業において、前記位置決め用部位が前記周壁の前記端面よりも外側に突出するように、前記治具用凹部に挿入された前記スタンド接続部品の前記位置決め用部位の高さ位置を調整し得る形状を有している、
請求項２に記載の機器梱包セット。
【請求項１０】
前記スタンド接続部品は、前記機器が梱包されている状態では前記スタンド接続部品が前記治具用凹部に収納されており、
前記多機能緩衝材は、前記スタンド接続部品が前記治具用凹部から取り出された後、前記スタンドベースと前記スタンド接続部品との組立作業において、前記治具用凹部に対する前記スタンド接続部品の姿勢が変更された状態で前記スタンド接続部品が挿入され得る形状を有している、
請求項２に記載の機器梱包セット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、機器梱包セットおよびそれに用いられる緩衝材に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
テレビジョン受信機等の機器の運搬中に機器が損傷することを抑制するために、たとえば、下記の特許文献１に開示されているような機器梱包セットが利用されている。機器梱包セットは、機器の梱包のために、機器を構成する複数の部品を収納する複数の緩衝材と、複数の部品および複数の緩衝材を内包する梱包箱と、を含んでいる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－２６２８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般に、テレビジョン受像機のような機器は、梱包箱から、たとえば、スタンドベース、スタンド接続部、および表示パネルのような複数の部品を取り出し、その複数の部品を組立てることにより完成する。上記の特許文献１に開示された技術によれば、この組立作業のために、複数の部品を収納する複数の緩衝材とは別に、治具専用の緩衝材として梱包箱に入れる必要がある。この場合、緩衝材に収納部とは別に治具専用の形状を形成する必要がある。そのため、緩衝材が大きくなってしまう。したがって、梱包箱を小型化することができない。
【０００５】
本開示は、上述の問題に鑑みなされたものである。本開示の目的は、梱包箱を小型化することができる機器梱包セットおよびそれに用いられる緩衝材を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一態様の機器梱包セットは、設置面上に設置され得るスタンドベースと前記スタンドベースに取り付けられ得るスタンド接続部品とが分解された状態の機器を内包する梱包箱と、前記梱包箱内に配置された１以上の緩衝材と、を備え、前記１以上の緩衝材は、前記機器が前記梱包箱に梱包されている状態では、前記スタンドベースおよび前記スタンド接続部品を含む前記機器を構成する複数の部品の少なくともいずれか１つを収納する機能を有する一方で、前記スタンドベースと前記スタンド接続部品との組立作業において治具として機能する形状を有する多機能緩衝材を含む。
【０００７】
本開示の一態様の緩衝材は、スタンドベースと前記スタンドベースに取り付けられ得るスタンド接続部品とが分解された状態の機器を内包する梱包箱内に配置され得るように構成され、前記機器が前記梱包箱に梱包されている状態では、前記スタンドベースおよび前記スタンド接続部品を含む前記機器を構成する複数の部品の少なくともいずれか１つを収納する機能を有する一方で、前記スタンドベースと前記スタンド接続部品との組立作業において治具として機能する形状を有する。
【図面の簡単な説明】
【０００８】

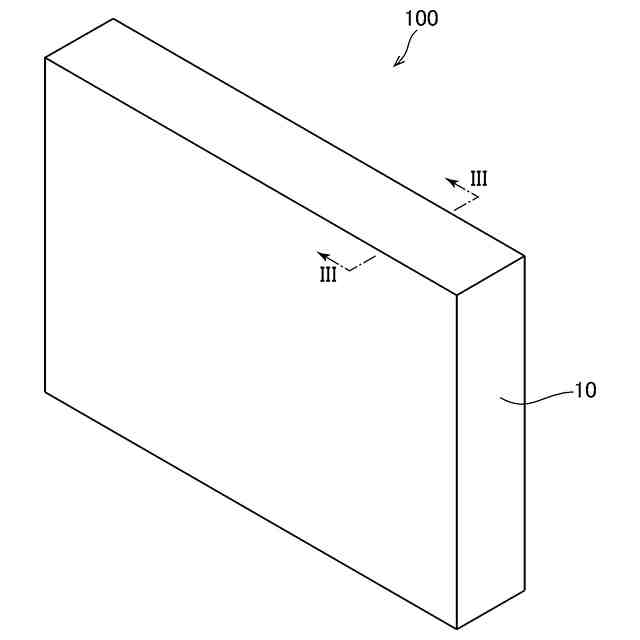

実施の形態１の機器を内包した梱包箱の斜視図である。
実施の形態１の機器を内包した梱包箱を説明するための図であって、図１の梱包箱の上面、正面、および右側面が透明である場合の斜視図である。
実施の形態１の機器を内包した梱包箱を説明するための図であって、図１または図２に示される構造をＩＩＩ－ＩＩＩ線で切った場合の部分断面図である。
実施の形態１の機器梱包セットを構成する２つの緩衝材と機器を構成する３つの部品とを説明するための斜視図である。
実施の形態１の機器梱包セットを構成する２つの緩衝材と機器を構成する３つの部品とを説明するための背面図である。

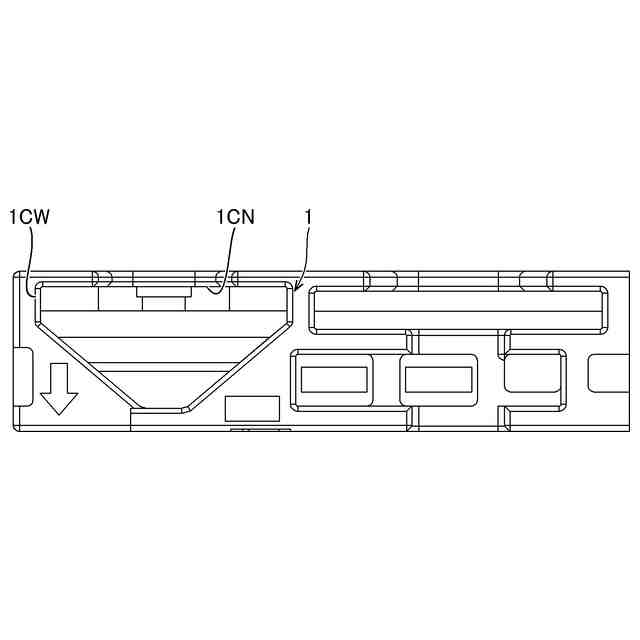

実施の形態１の機器梱包セットを構成する第１緩衝材を説明するための上面図である。
実施の形態１の機器梱包セットを構成する第１緩衝材を説明するための斜視図である。
実施の形態１の機器梱包セットを構成する第２緩衝材を説明するための上面図である。
実施の形態１の機器梱包セットを構成する第２緩衝材を説明するための斜視図である。
実施の形態１の機器梱包セットを構成するスタンドカバーを収納した第１緩衝材およびスタンド接続部品を収納した第２緩衝材を説明するための上面図である。
実施の形態１の第１緩衝材の凹部からスタンドカバーを取り出し、第２緩衝材の凹部から取り出されたスタンド接続部品を第１緩衝材の凹部に挿入することを説明するための第１図である。
実施の形態１の第１緩衝材の凹部からスタンドカバーを取り出し、第２緩衝材の凹部から取り出されたスタンド接続部品を第１緩衝材の凹部に挿入することを説明するための第２図である。
実施の形態１のスタンド接続部品が収納された第１緩衝材の上面図である。
実施の形態１の第１緩衝材および第２緩衝材のそれぞれを治具として使用するときの状態を示す上面図である。
実施の形態１の第１緩衝材および第２緩衝材のそれぞれを治具として使用し、第１緩衝材に挿入されたスタンド接続部品にスタンドベースを取り付けることを説明するための側面図である。

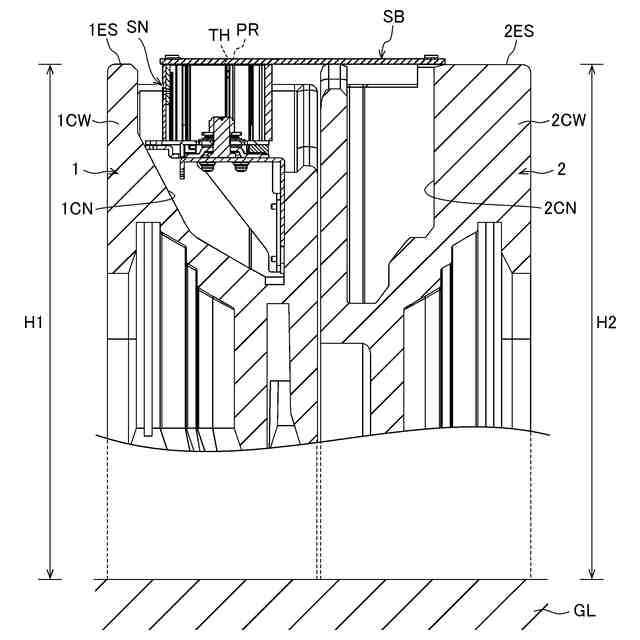

実施の形態１の第１緩衝材および第２緩衝材のそれぞれを治具として使用し、第１緩衝材に挿入されたスタンド接続部品にスタンドベースが取り付けられた状態示す断面図である。
実施の形態１の機器の組立が完成した状態を示す斜視図である。
実施の形態２の第２緩衝材の斜視図である。
実施の形態２のスタンド接続部品が収納された第２緩衝材の斜視図である。
実施の形態２のスタンド接続部品が収納された第２緩衝材の断面図であって、図１９のＸＸ－ＸＸ線断面図である。
実施の形態２の第２緩衝材に収納されたスタンド接続部品にスタンドベースが取り付けられた構造の斜視図である。
実施の形態２の第２緩衝材に収納されたスタンド接続部品にスタンドベースが取り付けられた構造の断面図であって、図２１のＸＸＩＩ－ＸＸＩＩ線断面図である。
実施の形態３のスタンド接続部品が収納された第２緩衝材の断面図である。
実施の形態３の第２緩衝材の底部に高さ調整部材が挿入された状態の第２緩衝材にスタンド接続部品が収納された構造の断面図である。
実施の形態４の機器梱包セット内に梱包された状態のスタンド接続部品が収納された第２緩衝材の斜視図である。
実施の形態４の機器梱包セット内に梱包された状態のスタンド接続部品が収納された第２緩衝材の上面図である。
実施の形態４の機器梱包セット内に梱包された状態のスタンド接続部品が収納された第２緩衝材の断面図であって、図２６のＸＸＶＩＩ－ＸＸＶＩＩ線断面図である。
実施の形態４のスタンドベースとスタンド接続部品との組立作業時のスタンド接続部品が収納された第２緩衝材の斜視図である。
実施の形態４のスタンドベースとスタンド接続部品との組立作業時のスタンド接続部品が収納された第２緩衝材の上面図である。
実施の形態４のスタンドベースとスタンド接続部品との組立作業時のスタンド接続部品が収納された第２緩衝材の断面図であって、図２９のＸＸＸ－ＸＸＸ線断面図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施の形態の機器梱包セットおよびそれに用いられる緩衝材を、図面を参照しながら説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は繰り返さない。
【００１０】
（実施の形態１）
図１～図１７を用いて、実施の形態１の機器梱包セット１００およびそれに用いられる緩衝材を説明する。
（【００１１】以降は省略されています）
