公開番号2025154239
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057129
出願日2024-03-29
発明の名称コンパクト容器
出願人株式会社吉野工業所
代理人個人,個人,個人
主分類A45D 34/00 20060101AFI20251002BHJP(手持品または旅行用品)
要約【課題】液状の化粧料を内容液として収納するコンパクト容器を小型化することである。
【解決手段】容器本体10と、容器本体10に回転自在に配置された回転体20と、回転体20にねじ結合するとともに周壁11に対して回り止めされた状態で容器本体10の内部に上下方向に移動自在に配置された中皿30と、皿状部41と吐出筒部42とを備え、周壁11に対して回り止めされた状態で上下方向に移動自在の押圧部材40と、回転体20と押圧部材40との間に設けられた運動変換機構50と、押圧部材を覆う蓋体60と、を有し、押圧部材40が押し下げられると内容液2が底壁12と筒状部21の下端との間から筒状部21の内側及び吐出筒部42の内側を通って吐出口41aから外部に吐出されるように構成されていることを特徴とするコンパクト容器1。
【選択図】図1
特許請求の範囲【請求項１】
液状の化粧料を内容液として収納するコンパクト容器であって、
周壁と周壁に装着された底壁とを備えた有底筒状の容器本体と、
雄ねじが形成された筒状部を備え、前記容器本体の内部に回転自在に配置された回転体と、
前記雄ねじにねじ結合する雌ねじを内周縁に備えるとともに前記周壁に全周に亘って接するシール部を外周縁に備え、前記周壁に対して回り止めされた状態で前記容器本体の内部に上下方向に移動自在に配置された中皿と、

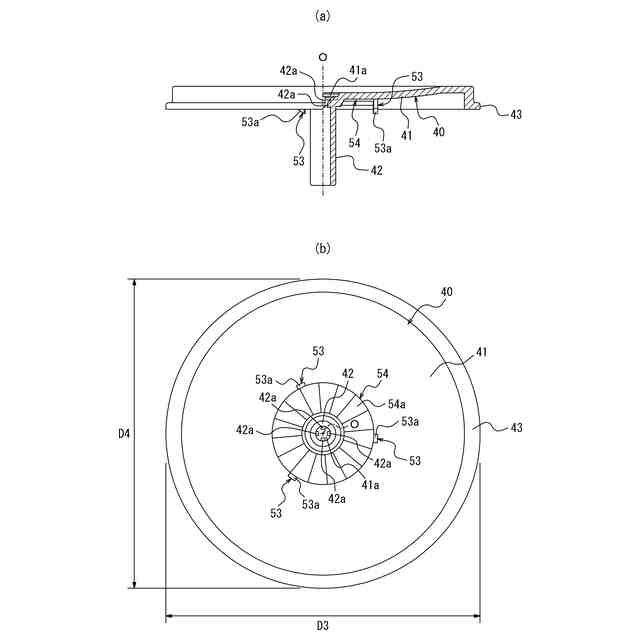

前記中皿の上方に間隔を空けて配置された皿状部と、前記皿状部に設けられた吐出口に連なるとともに前記筒状部の内側に嵌合した吐出筒部とを備え、前記周壁に対して回り止めされた状態で初期位置と押下げ位置との間で上下方向に移動自在の押圧部材と、
前記回転体と前記押圧部材との間に設けられ、前記押圧部材の前記初期位置から前記押下げ位置への直線運動を前記回転体の一方向への回転運動に変換する運動変換機構と、
前記容器本体に開閉自在に装着され、前記押圧部材を覆う蓋体と、
を有し、
前記蓋体が開いた状態で前記押圧部材が前記初期位置から前記押下げ位置へ押し下げられると、前記底壁と前記中皿との間において前記容器本体に収容されている前記内容液が、前記底壁と前記筒状部の下端との間から前記筒状部の内側及び前記吐出筒部の内側を通って前記吐出口から外部に吐出されるように構成されていることを特徴とするコンパクト容器。
続きを表示（約 630 文字）【請求項２】
前記運動変換機構が、

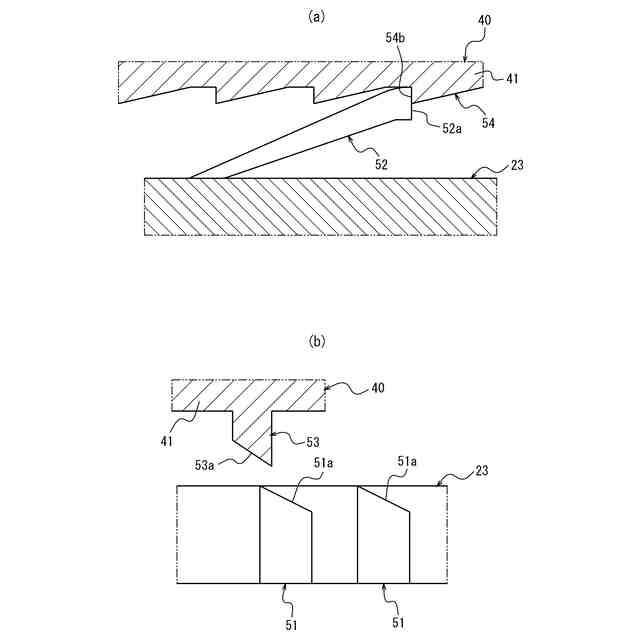

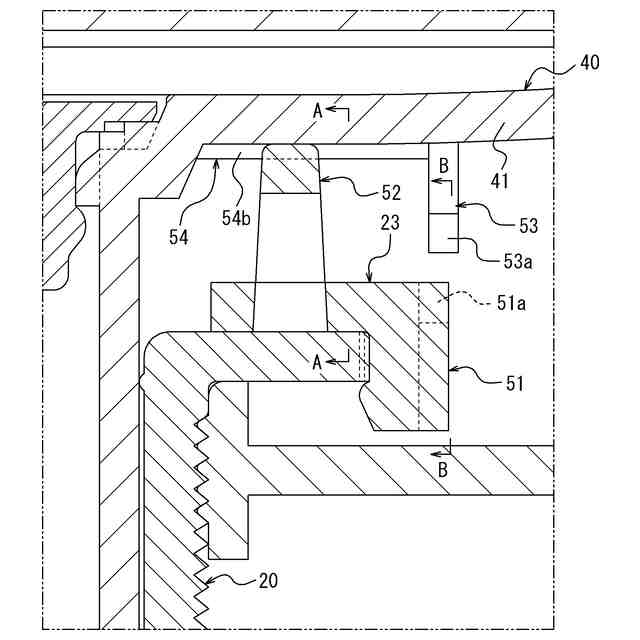

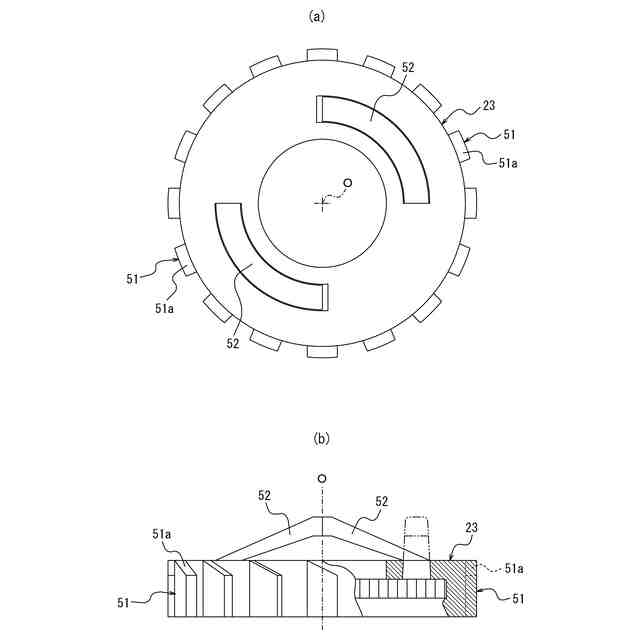

それぞれ前記皿状部の側を向く被駆動傾斜面を備え、前記回転体に固定された基台に前記回転体の回転中心軸を中心として周方向に間隔を空けて並べて設けられた複数の傾斜凸部と、
前記回転体の側を向く駆動傾斜面を備えて前記皿状部に設けられ、前記押圧部材が前記初期位置から前記押下げ位置へ押し下げられると前記駆動傾斜面により前記被駆動傾斜面を押して前記回転体を前記一方向に回転させる傾斜突起と、
前記皿状部に、前記回転体の回転中心軸を中心として周方向に並べて設けられた複数のくさび形状の段部と、
前記基台に前記一方向とは反対向きに傾斜して設けられ、前記皿状部に当接して前記押圧部材を前記初期位置に向けて付勢するとともに前記押圧部材が前記押下げ位置から前記初期位置へ戻るときに前記段部を押して前記回転体を前記一方向に回転させる板バネ部と、を有する請求項１に記載のコンパクト容器。
【請求項３】
前記吐出口に装着され、前記内容液を前記吐出口から前記皿状部に沿って吐出させる弁体をさらに有する、請求項１または２に記載のコンパクト容器。
【請求項４】
前記シール部が前記中皿の外周縁から上下方向に向けて突出する形状であり、
前記底壁に、前記シール部の前記中皿から下方に向けて突出する突出部分に対応した形状の環状の溝部が設けられている請求項１に記載のコンパクト容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液状の化粧料を内容液として収納するコンパクト容器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、例えばリキッドファンデーション等の液状の化粧料を内容液として収納する容器として、パフなどの塗布具を収容する容器本体と、容器本体に開閉自在に装着された蓋体と、容器本体と蓋体との間に開閉自在に装着された中蓋と、ポンプなどの注出装置を備えて中蓋に固定され、内部に内容液を収容するチューブ状容器と、を有するコンパクト容器が知られている（例えば特許文献１参照）。このコンパクト容器によれば、蓋体を開くことで注出装置を作動させてチューブ状容器に収容された内容液を容器本体の受容凹部に吐出させて使用することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２０８９７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、上記従来のコンパクト容器では、チューブ容器に装着される注出装置の機構部が大きいため、コンパクト容器の全体も大きくなってしまう、という問題点があった。
【０００５】
本発明は、このような課題に鑑みてなされたものであり、その目的は、液状の化粧料を内容液として収納するコンパクト容器を小型化することにある。
【課題を解決するための手段】
【０００６】
本発明のコンパクト容器は、液状の化粧料を内容液として収納するコンパクト容器であって、周壁と周壁に装着された底壁とを備えた有底筒状の容器本体と、雄ねじが形成された筒状部を備え、前記容器本体の内部に回転自在に配置された回転体と、前記雄ねじにねじ結合する雌ねじを内周縁に備えるとともに前記周壁に全周に亘って接するシール部を外周縁に備え、前記周壁に対して回り止めされた状態で前記容器本体の内部に上下方向に移動自在に配置された中皿と、前記中皿の上方に間隔を空けて配置された皿状部と、前記皿状部に設けられた吐出口に連なるとともに前記筒状部の内側に嵌合した吐出筒部とを備え、前記周壁に対して回り止めされた状態で初期位置と押下げ位置との間で上下方向に移動自在の押圧部材と、前記回転体と前記押圧部材との間に設けられ、前記押圧部材の前記初期位置から前記押下げ位置への直線運動を前記回転体の一方向への回転運動に変換する運動変換機構と、前記容器本体に開閉自在に装着され、前記押圧部材を覆う蓋体と、を有し、前記蓋体が開いた状態で前記押圧部材が前記初期位置から前記押下げ位置へ押し下げられると、前記底壁と前記中皿との間において前記容器本体に収容されている前記内容液が、前記底壁と前記筒状部の下端との間から前記筒状部の内側及び前記吐出筒部の内側を通って前記吐出口から外部に吐出されるように構成されていることを特徴とする。
【０００７】
本発明のコンパクト容器は、上記構成において、前記運動変換機構が、それぞれ前記皿状部の側を向く被駆動傾斜面を備え、前記回転体に固定された基台に前記回転体の回転中心軸を中心として周方向に間隔を空けて並べて設けられた複数の傾斜凸部と、前記回転体の側を向く駆動傾斜面を備えて前記皿状部に設けられ、前記押圧部材が前記初期位置から前記押下げ位置へ押し下げられると前記駆動傾斜面により前記被駆動傾斜面を押して前記回転体を前記一方向に回転させる傾斜突起と、前記皿状部に、前記回転体の回転中心軸を中心として周方向に並べて設けられた複数のくさび形状の段部と、前記基台に前記一方向とは反対向きに傾斜して設けられ、前記皿状部に当接して前記押圧部材を前記初期位置に向けて付勢するとともに前記押圧部材が前記押下げ位置から前記初期位置へ戻るときに前記段部を押して前記回転体を前記一方向に回転させる板バネ部と、を有するのが好ましい。
【０００８】
本発明のコンパクト容器は、上記構成において、前記吐出口に装着され、前記内容液を前記吐出口から前記皿状部に沿って吐出させる弁体をさらに有するのが好ましい。
【０００９】
本発明のコンパクト容器は、上記構成において、前記シール部が前記中皿の外周縁から上下方向に向けて突出する形状であり、前記底壁に、前記シール部の前記中皿から下方に向けて突出する突出部分に対応した形状の環状の溝部が設けられているのが好ましい。
【発明の効果】
【００１０】
本発明によれば、液状の化粧料を内容液として収納するコンパクト容器を小型化することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
