公開番号2025129642
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026412
出願日2024-02-26
発明の名称傘
出願人個人
代理人個人
主分類A45B 25/10 20060101AFI20250829BHJP(手持品または旅行用品)
要約【課題】露先によって他人へ危害を与えない傘を提供することである。
【解決手段】傘10は、展開時に放射状に延伸する複数の親骨部16と、展開時に放射状に延伸する複数の親骨部16上の全域を覆うように設けられる傘布部12と、を備え、各親骨部16は、先端部が環状の形状を有しており、傘布部12の端部から外側に向けて突出しないように設けられるリング部34bを有し、リング部34bは、傘布部12に設けられる円筒部材36に挿通されていることを特徴とする。
【選択図】図1

特許請求の範囲【請求項１】
展開時に放射状に延伸する複数の親骨部と、
前記展開時に放射状に延伸する前記複数の親骨部上の全域を覆うように設けられる傘布部と、
を備え、
前記各親骨部は、先端部が環状の形状を有しており、前記傘布部の端部から外側に向けて突出しないように設けられるリング部を有し、
前記リング部は、前記傘布部に設けられる円筒部材に挿通されていることを特徴とする傘。
続きを表示（約 79 文字）【請求項２】
請求項１に記載の傘において、
前記円筒部材は、前記傘布部の端部において少なくとも２つ設けられていることを特徴とする傘。

発明の詳細な説明【技術分野】
【０００１】
本発明は、傘に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、様々なタイプの傘が開発されて販売されている。本発明に関連する技術として、例えば、特許文献１には、中棒と、前記中棒の上端近傍に設けられる上ろくろ装置と、摺動可能に前記中棒に取り付けられ、前記上ろくろ装置と中棒の下端との間に位置する下ろくろ装置と、夫々が前記上ろくろ装置に枢設される親骨末端と、親骨先端と、枢設部材と、該親骨先端に設けられる保持装置とを有する複数の親骨と、夫々が、丸主骨末端と、丸主骨先端と、前記保持装置に着脱可能に取り付けられるように該丸主骨末端に枢設けられる枢設装置とを有する複数の丸主骨と、夫々が、前記下ろくろ装置に枢設される受け骨末端と、前記枢設部材に枢設される受け骨先端とを有する複数の受け骨と、前記中棒の下端に設置される取っ手と、前記中棒に固定される中央部と前記複数の丸主骨先端に固定される周縁とを備えると共に、前記複数の親骨及び複数の丸主骨の上部に張設される生布とを有することを特徴とする折畳み式エコ傘が開示されている。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３１５４２１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１は、露先が傘布から突出した状態となっている。例えば、人込みの中で傘を使う場合に、状況によっては他人の体に露先が当たってしまうことがある。仮に、目の付近に当たってしまうと一大事となる虞がある。
【０００５】
本発明の目的は、露先によって他人へ危害を与えない傘を提供することである。
【課題を解決するための手段】
【０００６】
本発明に係る傘は、展開時に放射状に延伸する複数の親骨部と、前記展開時に放射状に延伸する前記複数の親骨部上の全域を覆うように設けられる傘布部と、を備え、前記各親骨部は、先端部が環状の形状を有しており、前記傘布部の端部から外側に向けて突出しないように設けられるリング部を有し、前記リング部は、前記傘布部に設けられる円筒部材に挿通されていることを特徴とする。
【０００７】
また、本発明に係る傘において、前記円筒部材は、前記傘布部の端部において少なくとも２つ設けられていることが好ましい。
【発明の効果】
【０００８】
本発明によれば、露先によって他人へ危害を与えてしまうこと防ぐことが出来る。
【図面の簡単な説明】
【０００９】

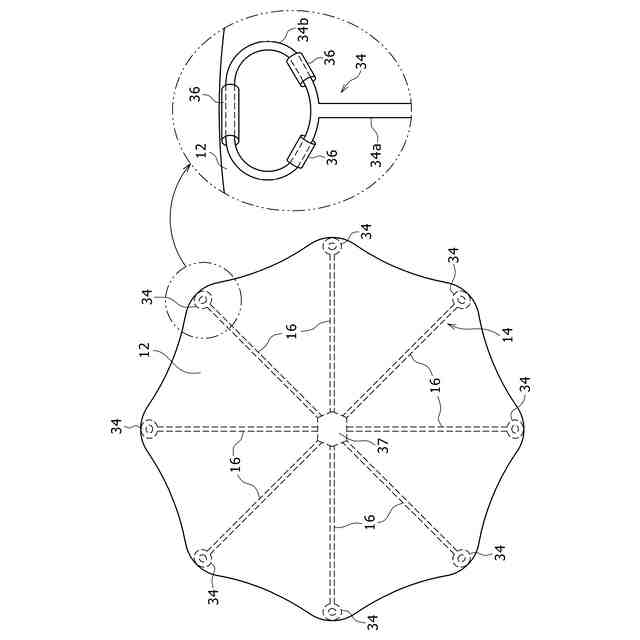

本発明に係る実施形態の傘の平面図である。

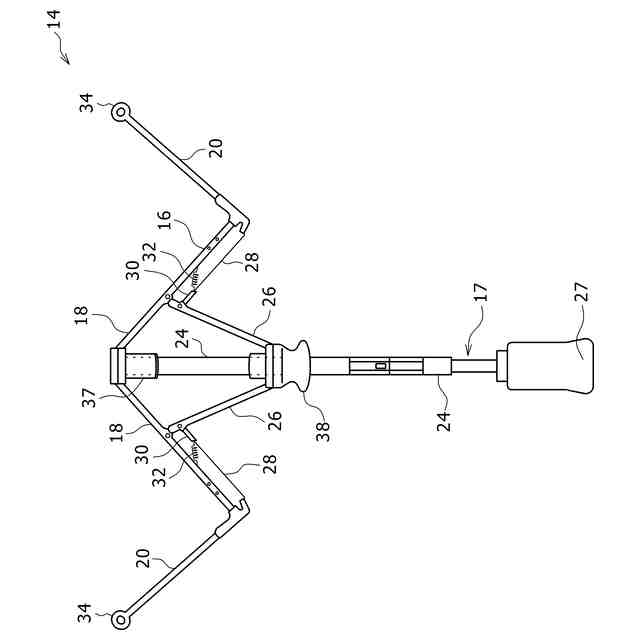

本発明に係る実施形態の傘の傘骨構造部を示す側面図である。

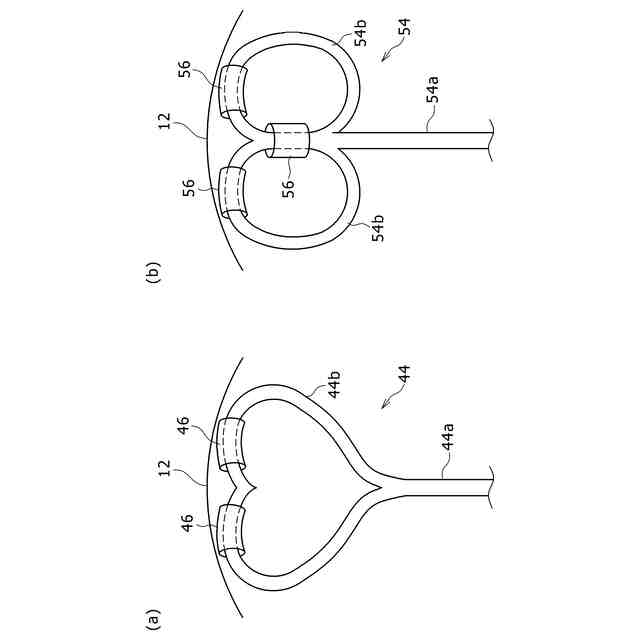

本発明に係る実施形態の傘の露先部の変形例である。
【発明を実施するための形態】
【００１０】
以下に、本発明に係る実施の形態について添付図面を参照しながら詳細に説明する。以下では、全ての図面において同様の要素には同一の符号を付し、重複する説明を省略する。また、本文中の説明においては、必要に応じそれ以前に述べた符号を用いるものとする。
（【００１１】以降は省略されています）
