公開番号2025156938
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059715
出願日2024-04-02
発明の名称モータ
出願人ミネベアミツミ株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類H02K 1/14 20060101AFI20251007BHJP(電力の発電,変換,配電)
要約【課題】起動時のトルクを向上する。
【解決手段】モータ1は、ロータ42と、単相のステータ2と、を備え、ステータ2は、径方向において、ロータ42に対向する磁極部24を有する。磁極部24は、回転軸41の軸線x方向に積み重なった複数の磁性体21を備え、複数の磁性体21のうち、重なり合う2つの磁性体21の面には嵌合部28が形成されている。複数の磁性体21は、周方向において、互いに逆方向に突出する2つの突出部241,242を備える。周方向において、2つの突出部241,242のうち、一方の突出部241の端部から嵌合部28までの距離は、他方の突出部242の端部から嵌合部28までの距離より大きい。
【選択図】図3
特許請求の範囲【請求項１】
ロータと、
単相のステータと、を備え、
径方向において、前記ステータは、前記ロータに対向する磁極部を有し、
前記磁極部は、回転軸方向に積み重なった複数の磁性体を備え、
前記複数の磁性体のうち、重なり合う２つの磁性体の面には嵌合部が形成されており、
前記複数の磁性体は、周方向において、互いに逆方向に突出する２つの突出部を備え、
周方向において、前記２つの突出部のうち、一方の突出部の端部から前記嵌合部までの距離は、他方の突出部の端部から前記嵌合部までの距離より大きい、モータ。
続きを表示（約 280 文字）【請求項２】
径方向において、前記ロータの側面と前記磁極部の側面との間には磁気ギャップが形成され、
前記磁気ギャップの幅は、周方向において、前記一方の突出部から前記他方の突出部にかけて一定である、
請求項１に記載のモータ。
【請求項３】
前記ロータの側面の中心と前記磁極部の側面の中心は同じである、
請求項１または２に記載のモータ。
【請求項４】
前記ステータは、
環状の部分と、前記環状の部分及び前記磁極部に繋がる複数の枝とを有する、
請求項１または２に記載のモータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
単相モータにおいて、複数の磁極を有するロータと、磁極数と同数のティースを有するステータとを備える構造が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１９／０７７７１６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、単相モータにおいて、起動時の回転方向を決定するため、ステータのティースの一部をマグネットから生じる磁界から遠ざけることにより、ティースの中央にマグネットの中央が位置しないようにしていた。
【０００５】
しかしながら、単相モータにおいて、マグネットからティースが遠ざかることで、単相モータを駆動する際に必要なトルクが不足する場合があった。
【０００６】
本発明は、上述の課題を一例とするものであり、起動時のトルクを向上することができるモータを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明に係るモータは、ロータと、単相のステータと、を備え、前記ステータは、径方向において、前記ロータに対向する磁極部を有し、前記磁極部は、回転軸方向に積み重なった複数の磁性体を備え、前記複数の磁性体のうち、重なり合う２つの磁性体の面には嵌合部が形成されており、前記複数の磁性体は、周方向において、互いに逆方向に突出する２つの突出部を備え、周方向において、前記２つの突出部のうち、一方の突出部の端部から前記嵌合部までの距離は、他方の突出部の端部から前記嵌合部までの距離より大きい。
【図面の簡単な説明】
【０００８】
本発明の実施の形態に係るモータの構成を概略的に示す断面図である。

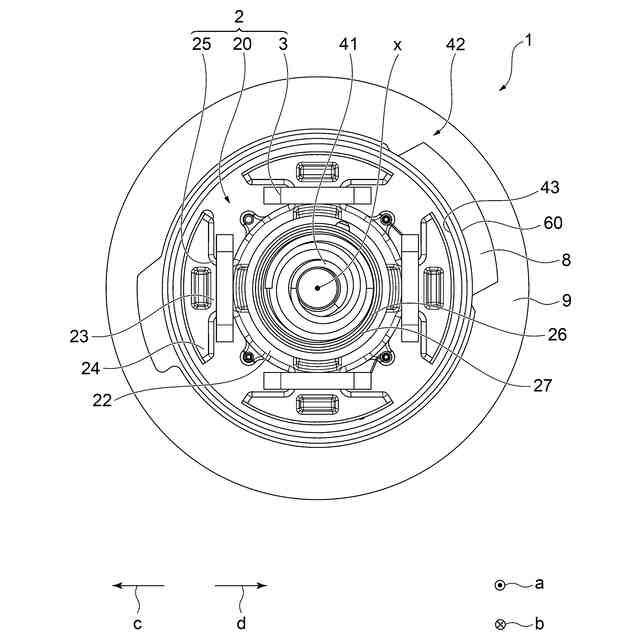

図１に示すモータの構成を概略的に示す平面に見た断面図である。

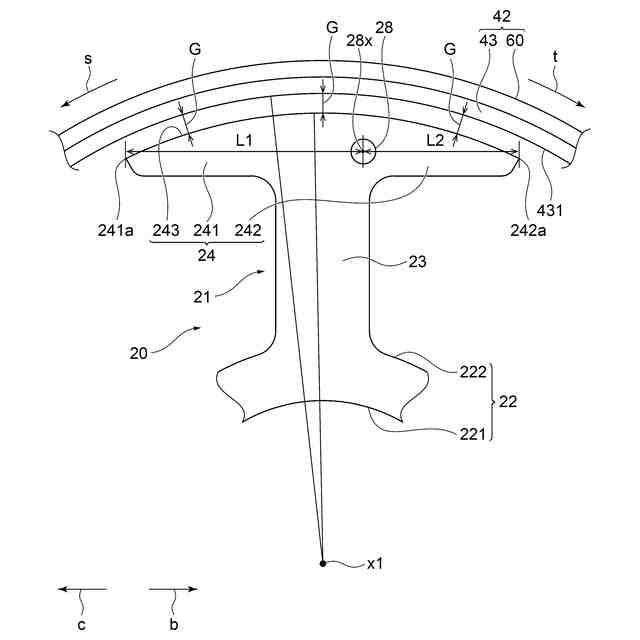

図１に示すモータにおけるステータコア及びロータを示す平面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態に係るモータについて図面を参照しながら説明する。
【００１０】
図１は、本発明の実施の形態に係るモータ１の構成を概略的に示す断面図である。図２は、モータ１の構成を概略的に示すＡ－Ａ断面図である。図３は、モータ１におけるステータコア２０及びロータ４２を示す部分拡大平面図である。
（【００１１】以降は省略されています）
