公開番号2025158883
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024073477
出願日2024-04-30
発明の名称カーボンナノチューブ粉末の評価方法、この評価方法を用いるカーボンナノチューブ分散液の製造方法および製造システム
出願人artience株式会社
代理人個人,個人,個人
主分類C01B 32/174 20170101AFI20251009BHJP(無機化学)
要約【課題】分散処理に適したカーボンナノチューブ粉末を選別可能なカーボンナノチューブ粉末を評価する方法を提供する。
【解決手段】カーボンナノチューブ粉末の乾式粒度分布(D10)を取得する工程、
下記条件(1)および(2)のうち少なくとも一方を満たすか否かの情報を取得する工程、および乾式粒度分布(D10)および情報を用いてカーボンナノチューブ粉末の分散性を評価する工程を備える、評価方法である。
条件(1)カーボンナノチューブ粉末の粉末X線回折において回折角2θ=8°～12°に第1ピークと、回折角2θ=24°～27°に第2ピークとを有する。
条件(2)カーボンナノチューブ粉末の粉体レオメータによって求めた凝集力が1kPa以上10kPa以下である。

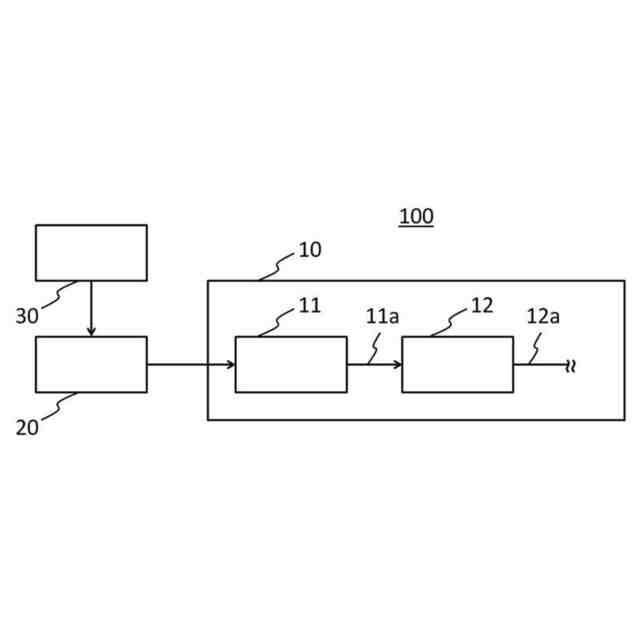

【選択図】図1
特許請求の範囲【請求項１】
カーボンナノチューブ粉末の乾式粒度分布（Ｄ１０）を取得する工程、
下記条件（１）および（２）のうち少なくとも一方を満たすか否かの情報を取得する工程、および
前記乾式粒度分布（Ｄ１０）および前記情報を用いてカーボンナノチューブ粉末の分散性を評価する工程を備える、評価方法。
条件（１）カーボンナノチューブ粉末の粉末Ｘ線回折において回折角２θ＝８°～１２°に第１ピークと、回折角２θ＝２４°～２７°に第２ピークとを有する。
条件（２）カーボンナノチューブ粉末の粉体レオメータによって求めた凝集力が１ｋＰａ以上１０ｋＰａ以下である。
続きを表示（約 1,200 文字）【請求項２】
前記評価する工程は、前記乾式粒度分布（Ｄ１０）が１１０μｍ以下であり、かつ前記条件（１）および（２）のうち少なくとも一方を満たす場合に、カーボンナノチューブ粉末の分散性が良好であると評価する、請求項１に記載の評価方法。
【請求項３】
前記評価する工程は、前記乾式粒度分布（Ｄ１０）が４０μｍ以上１１０μｍ以下であり、かつ前記条件（１）および（２）のうち少なくとも一方を満たす場合に、カーボンナノチューブ粉末の分散性が良好であると評価する、請求項１に記載の評価方法。
【請求項４】
前記条件（２）において、カーボンナノチューブ粉末の粉体レオメータによって求めた凝集力が５ｋＰａ以上１０ｋＰａ以下である、請求項１に記載の評価方法。
【請求項５】
請求項１から４のいずれか１項に記載の評価方法にしたがってカーボンナノチューブ粉末を評価し、評価済カーボンナノチューブ粉末を得ること、および前記評価済カーボンナノチューブ粉末および分散媒体を含むカーボンナノチューブ分散液を得ることを含む、カーボンナノチューブ分散液の製造方法。
【請求項６】
請求項１から４のいずれか１項に記載の評価方法にしたがってカーボンナノチューブ粉末を評価し、評価済カーボンナノチューブ粉末を提供すること、および前記評価済カーボンナノチューブ粉末、分散媒体およびバインダー樹脂を含む樹脂組成物を得ることを含む、カーボンナノチューブ樹脂組成物の製造方法。
【請求項７】
請求項１から４のいずれか１項に記載の評価方法にしたがってカーボンナノチューブ粉末を評価し、評価済カーボンナノチューブ粉末を提供すること、および前記評価済カーボンナノチューブ粉末、分散媒体、バインダー樹脂および電極活物質を含む合材スラリーを得ることを含む、合材スラリーの製造方法。
【請求項８】
請求項１から４のいずれか１項に記載の評価方法にしたがってカーボンナノチューブ粉末を評価し、評価済カーボンナノチューブ粉末を提供すること、および前記評価済カーボンナノチューブ粉末、分散媒体、バインダー樹脂および電極活物質を含む合材スラリーを用いて電極膜を得ることを含む、電極膜の製造方法。
【請求項９】
正極および負極の少なくとも一方の電極膜を、請求項８に記載の電極膜の製造方法にしたがって得ることを含む、二次電池の製造方法。
【請求項１０】
カーボンナノチューブ分散液を製造するシステムであって、
請求項１から４のいずれか１項に記載の評価方法にしたがってカーボンナノチューブ粉末を評価し、評価済カーボンナノチューブ粉末を得る評価装置、および
前記評価済カーボンナノチューブ粉末および分散媒体を含むカーボンナノチューブ分散液を製造する製造装置を含む、カーボンナノチューブ分散液の製造システム。

発明の詳細な説明【技術分野】
【０００１】
本開示の実施形態は、カーボンナノチューブ粉末の評価方法、この評価方法を用いるカーボンナノチューブ分散液の製造方法および製造システムに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
カーボンナノチューブは、黒鉛層を円筒状にした構造を有し、化学的に安定であり、導電性および機械的強靭性を備えることから、電子材料、構造材料、塗料等の各種用途に用いられている。カーボンナノチューブの用途としては、具体的には、電子材料、半導体材料、フィラー材料、顕微鏡用短針プローブ、吸着材料、フィルター材料等が挙げられる。なかでも、カーボンナノチューブを用いる電極材料は、導電性に優れることから、二次電池、燃料電池、電気二重層キャパシタ等への応用が期待されている。
【０００３】
電気自動車の普及、携帯電話の小型軽量化および高性能化に伴い、高いエネルギー密度を有する二次電池、さらに、その二次電池の高容量化が求められている。このような背景の下で高エネルギー密度、高電圧という特徴から非水系電解液を用いる非水電解質二次電池、特に、リチウムイオン二次電池が多くの機器に使われるようになっている。
【０００４】
二次電池の電極は、正極活物質または負極活物質、導電材、バインダー樹脂等を含む合材スラリーを集電体に塗工して作製される。導電剤としては、カーボンブラック、グラフェン、微細炭素材料等が使用されているが、導電性をさらに改善して電池の容量を改善する目的で、微細炭素繊維の一種であるカーボンナノチューブを用いることが検討されている。例えば、正極にカーボンナノチューブを添加することにより、電極膜の導電性を改善して電極抵抗を低減することができる。中でも、外径数ｎｍ～数１０ｎｍの多層カーボンナノチューブは比較的安価であり、実用化が進んでいる。平均外径が小さく繊維長が大きいカーボンナノチューブを用いると、少量でも効率的に導電ネットワークを形成することができ、二次電池の高容量化を図ることができる。一方で、これらの特徴を有するカーボンナノチューブは凝集力が強く、カーボンナノチューブ分散液の分散性をより一層高めることが難しくなる。
【０００５】
特許文献１には、カーボンナノチューブの質量に対し、吸収された溶媒の質量である濡れ性指数を特定することで、カーボンナノチューブを２質量％以上含む高濃度かつ低粘度なカーボンナノチューブ分散体を提供することが提案される。特許文献１では、金属ボールまたはセラミックスボールを含むミリング装置を用いてカーボンナノチューブを乾式粉砕して濡れ性指数を制御しており、具体例では、アトリッションミルを用いて１０～１４０分間のバッチ式乾式粉砕を行っている。また、特許文献２には、平均外径と表面酸素濃度を特定したカーボンナノチューブを用いて、樹脂成形体や自動車の車体等に漆黒性および光沢性を付与するカーボンナノチューブ塗料を提供することが提案されている。特許文献２では、未処理カーボンナノチューブを、粉砕メディアを用いて液状媒体を介在させないで粉砕処理することで、カーボンナノチューブの表面酸素濃度を制御している。
【先行技術文献】
【特許文献】
【０００６】
韓国特許第１０－２１２５９３３号公報
特開２０２０－０２９３７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
分散媒体中にカーボンナノチューブを分散させる場合、カーボンナノチューブの高アスペクト比は、ファンデルワールス力により相互に強固に物理結合するため、カーボンナノチューブ同士の絡まりや束の解しにくさによって分散媒中での広がりの困難さをもたらす。また、分散媒中にカーボンナノチューブを分散させることで分散液は高粘度化するため、均一に分散された高濃度のカーボンナノチューブを含む分散液を得ることは困難であり、特に、流動性と貯蔵安定性を両立する高濃度分散液を得ることは困難を極める。カーボンナノチューブ固有の高アスペクト比による難分散を解消すべく、特許文献１や特許文献２のように粉砕メディアを用いてカーボンナノチューブを乾式処理することで、カーボンナノチューブの溶媒に対する濡れ性を向上させ、カーボンナノチューブを２質量％以上で含む高濃度でも低粘度なカーボンナノチューブ分散液を得る技術が開示されている。しかし、カーボンナノチューブを用いた電極膜において、カーボンナノチューブ固有の高アスペクト比に由来する発達した導電ネットワークを十分に形成するには、まだ検討の余地があった。
【０００８】
カーボンナノチューブ粉末は、任意的に乾式処理を経て分散媒体と分散処理されてカーボンナノチューブ分散液が提供される。分散処理においては、高粘度化により生産効率が劣化しやすい初期分散性の改善が非常に重要である。そのため、分散処理に供されるカーボンナノチューブ粉末の評価方法の確立、その評価方法によって分散処理に適したカーボンナノチューブ粉末の選別が望まれている。
【０００９】
本開示は、分散処理に適したカーボンナノチューブ粉末を選別可能なカーボンナノチューブ粉末を評価する方法、この評価方法を用いるカーボンナノチューブ分散液の製造方法、カーボンナノチューブ樹脂組成物の製造方法、合材スラリーの製造方法、電極膜の製造方法、および二次電池の製造方法、並びにこの評価方法を用いるカーボンナノチューブ分散液の製造システムを提供することを目的の一つとする。
【課題を解決するための手段】
【００１０】
カーボンナノチューブを含む分散液の初期分散性を改善して分散安定性を得るためにはカーボンナノチューブの高アスペクト比を解消してカーボンナノチューブの濡れ性を改善し、分散液を低粘度化することが重要である。一方、カーボンナノチューブを用いた電極膜において発達した導電ネットワークを十分に形成するためには、カーボンナノチューブ固有の高アスペクト比を一定以上保ちつつ分散すること、および、その分散状態を安定化させることが重要であり、分散液の流動性および貯蔵安定性と導電性とはトレードオフの関係にある。本発明者らが、上記課題を解決することを目的として鋭意検討したところによると、分散処理に供されるカーボンナノチューブ粉末の性状が初期分散性に影響を及ぼすことに着目し、カーボンナノチューブ粉末の性状の中でも特定の条件を満たすことで、高アスペクト比を一定以上に保ちつつ、カーボンナノチューブ粉末の初期分散性を改善し、引き続く分散処理の効率が高まり、分散処理の分散時間を短縮可能であることを見出した。この条件の確立によって、カーボンナノチューブ粉末の原料を選別する評価方法を提供することができる。
（【００１１】以降は省略されています）
