公開番号2025160523
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2025135793,2021193986
出願日2025-08-18,2021-03-31
発明の名称圧粉成形体、コア、ステータ、及び回転電機
出願人住友電気工業株式会社,住友電工焼結合金株式会社
代理人個人,個人
主分類H02K 1/14 20060101AFI20251015BHJP(電力の発電,変換,配電)
要約【課題】生産性に優れるコア片を提供する。
【解決手段】環状に配置されてアキシャルギャップ型の回転電機のステータコアを構築するコア片であって、前記ステータコアの軸方向に延びている柱状の第一部材と、前記第一部材における前記軸方向の第一の端部側に設けられている板状の第二部材と、前記第一部材における前記軸方向の第二の端部側に設けられている板状の第三部材と、を備え、前記第一部材は、前記第二部材と前記第三部材とにつらなっている周面を有し、前記第二部材は、前記第一部材の前記周面よりも外方に張り出している突出部を有し、前記第三部材は、前記第一部材の前記周面よりも外方に張り出している突出部を有し、前記第一部材と前記第二部材と前記第三部材とは一体成形された圧粉成形体で構成されている、コア片。
【選択図】図1
特許請求の範囲【請求項１】
アキシャルギャップ型の回転電機に用いられる圧粉成形体であって、
前記圧粉成形体の外周側に配置される外周面と、
前記圧粉成形体の内周側に配置される内周面と、
前記圧粉成形体の周方向の第一方向側に配置されて前記外周面と前記内周面とにつらなっている第一側面と、
前記圧粉成形体の周方向の第二方向側に配置されて前記外周面と前記内周面とにつらなっている第二側面と、を有し、
前記外周面における前記第一側面と前記第二側面との間の長さは、前記内周面における前記第一側面と前記第二側面との間の長さよりも長く、
前記第一側面及び前記第二側面の各々は、
前記外周面につらなる第一平行面と、
前記内周面につらなる第二平行面と、
前記第一平行面と前記第二平行面とにつらなっている第一傾斜面と、を有し、
前記第一側面の前記第一平行面と前記第二側面の前記第一平行面とが平行であり、
前記第一側面の前記第二平行面と前記第二側面の前記第二平行面とが平行であり、
前記第一側面の前記第一平行面と前記第一側面の前記第二平行面とが平行である、
圧粉成形体。
続きを表示（約 960 文字）【請求項２】
前記第一側面の前記第一平行面の延長面と前記第一傾斜面とのなす角は、５°以上２０°以下であり、
前記第二側面の前記第一平行面の延長面と前記第一傾斜面とのなす角は、５°以上２０°以下である、請求項１に記載の圧粉成形体。
【請求項３】
前記外周面は、前記外周側に向かって凸となる湾曲面を有し、
前記内周面は、前記内周側に向かって凸となる湾曲面を有している、請求項１または請求項２に記載の圧粉成形体。
【請求項４】
前記圧粉成形体を前記第一側面の前記第二平行面に沿った仮想面と前記第二側面の前記第二平行面に沿った仮想面とで３分割した部位のうち、前記周方向の第一方向側の第一部位及び前記周方向の第二方向側の第二部位と、前記第一部位と前記第二部位との間の第三部位との相対密度の差が５．０％以下である、請求項１または請求項２に記載の圧粉成形体。
【請求項５】
前記圧粉成形体の相対密度が８５％以上である、請求項１または請求項２に記載の圧粉成形体。
【請求項６】
前記圧粉成形体は、軟磁性粒子の表面に絶縁被覆を有する複数の被覆軟磁性粒子の集合体で構成され、
前記軟磁性粒子は、純鉄、Ｆｅ－Ｓｉ系合金、Ｆｅ－Ａｌ系合金、及びＦｅ－Ｓｉ－Ａｌ系合金からなる群より選択される少なくとも一種の金属からなる鉄系粒子である、請求項１または請求項２に記載の圧粉成形体。
【請求項７】
アキシャルギャップ型の回転電機のコアであって、
環状に配置される複数の圧粉成形体を有し、
前記複数の圧粉成形体の各々を構成する部材が請求項１または請求項２に記載の圧粉成形体である、
コア。
【請求項８】
アキシャルギャップ型の回転電機のステータであって、
請求項７に記載のコアと、
前記コアに配置されるコイルと、を備える、
ステータ。
【請求項９】
ロータとステータとを備え、前記ロータと前記ステータとが軸方向に向かい合って配置されたアキシャルギャップ型の回転電機であって、
前記ステータが請求項８に記載のステータである、
回転電機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コア片、ステータコア、ステータ、及び回転電機に関するものである。
本出願は、２０２０年５月８日付の日本国出願の特願２０２０－０８２８３１に基づく優先権を主張し、前記日本国出願に記載された全ての記載内容を援用するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１は、アキシャルギャップ型モータ用のステータコアを開示している。ステータコアは、ヨーク部と、ティースと、つば部とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－４４８２９号公報
【発明の概要】
【０００４】
本開示に係るコア片は、環状に配置されてアキシャルギャップ型の回転電機のステータコアを構築するコア片であって、前記ステータコアの軸方向に延びている柱状の第一部材と、前記第一部材における前記軸方向の第一の端部側に設けられている板状の第二部材と、前記第一部材における前記軸方向の第二の端部側に設けられている板状の第三部材と、を備え、前記第一部材は、前記第二部材と前記第三部材とにつらなっている周面を有し、前記第二部材は、前記第一部材の前記周面よりも外方に張り出している突出部を有し、前記第三部材は、前記第一部材の前記周面よりも外方に張り出している突出部を有し、前記第一部材と前記第二部材と前記第三部材とは一体成形された圧粉成形体で構成されている。
【０００５】
本開示に係るステータコアは、アキシャルギャップ型の回転電機のステータコアであって、環状に配置される複数のコア片を有し、前記複数のコア片の各々が本開示に係るコア片である。
【０００６】
本開示に係るステータは、アキシャルギャップ型の回転電機のステータであって、本開示に係るステータコアと、前記ステータコアにおける前記第一部材の各々に配置されるコイルとを備える。
【０００７】
本開示に係る回転電機は、ロータとステータとを備え、前記ロータと前記ステータとが軸方向に向かい合って配置されたアキシャルギャップ型の回転電機であって、前記ステータが本開示に係るステータである。
【図面の簡単な説明】
【０００８】

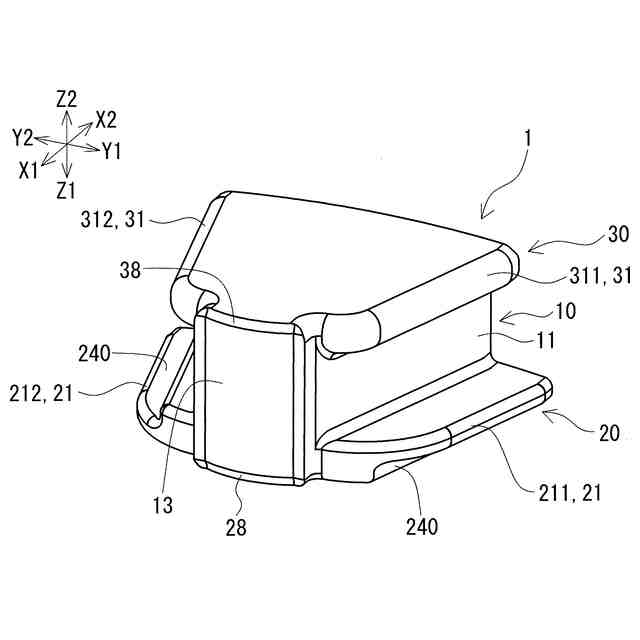

図１は、実施形態１に係るコア片の概略を示す斜視図である。

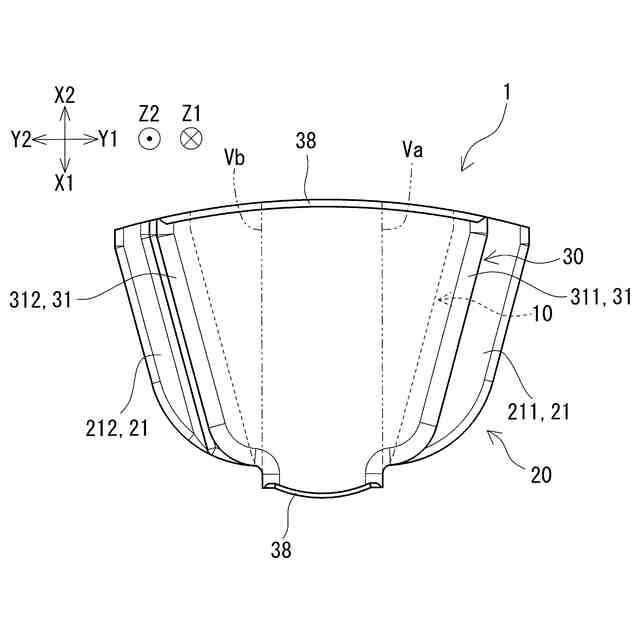

図２は、実施形態１に係るコア片の概略を示す上面図である。

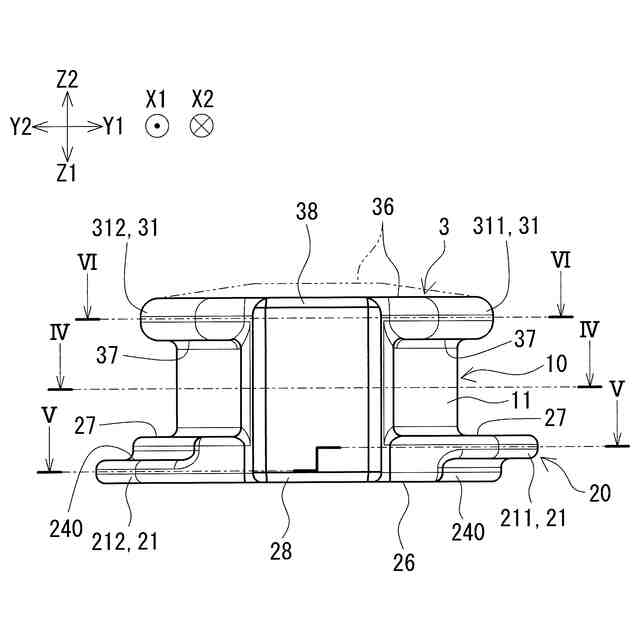

図３は、実施形態１に係るコア片を内周面側から見た図である。

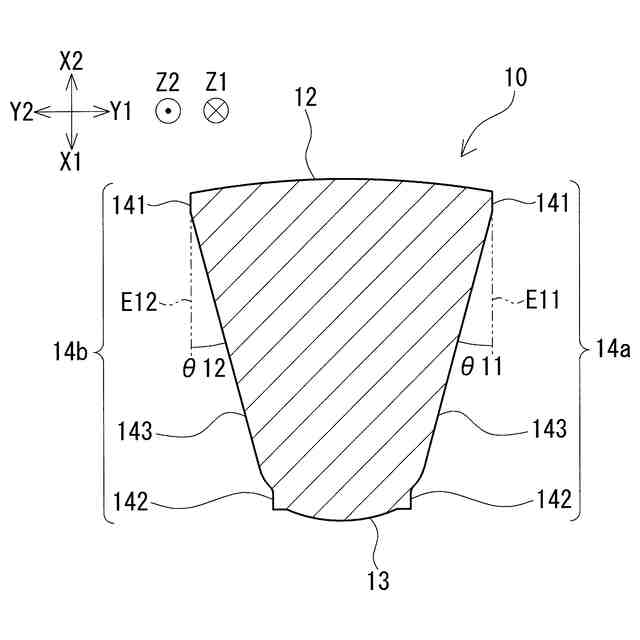

図４は、図３に示すコア片のＩＶ－ＩＶ断面図である。

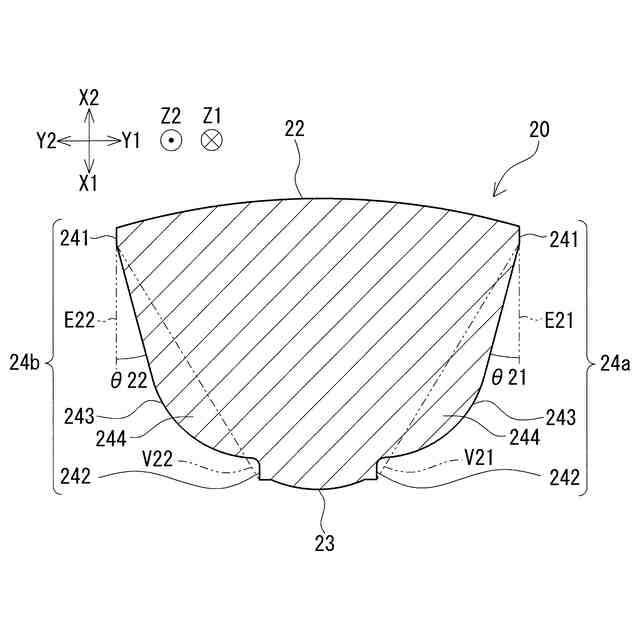

図５は、図３に示すコア片のＶ－Ｖ断面図である。

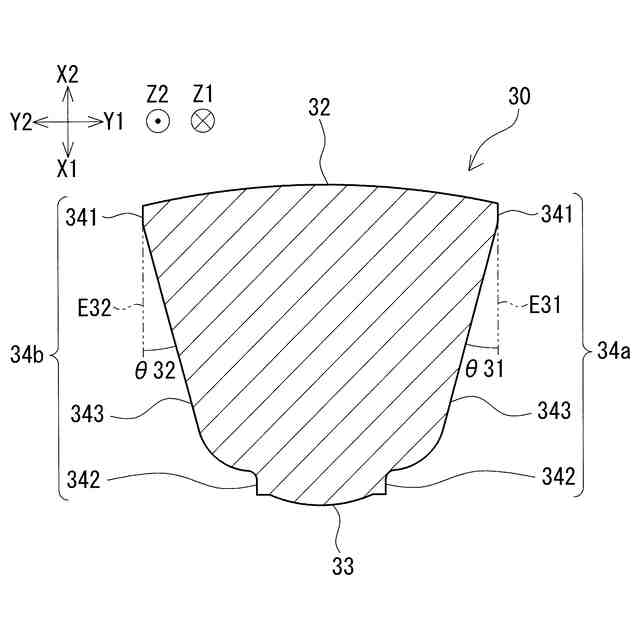

図６は、図３に示すコア片のＶＩ－ＶＩ断面図である。

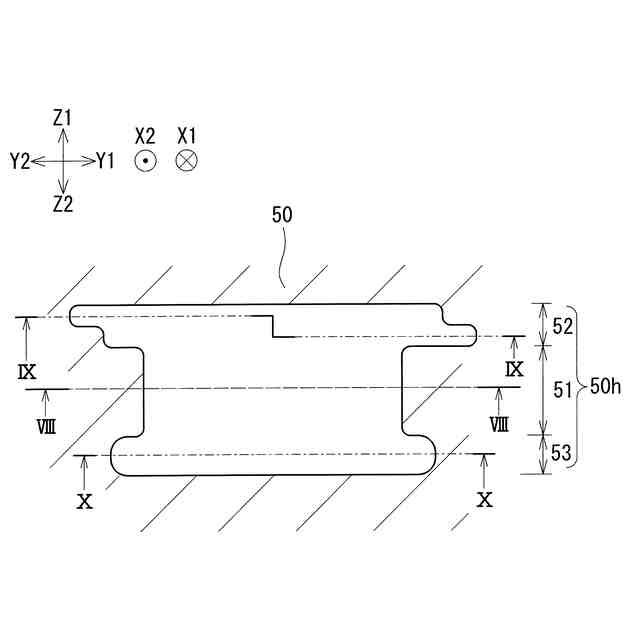

図７は、実施形態１に係るコア片を製造する金型のダイの開口縁を示す上面図である。

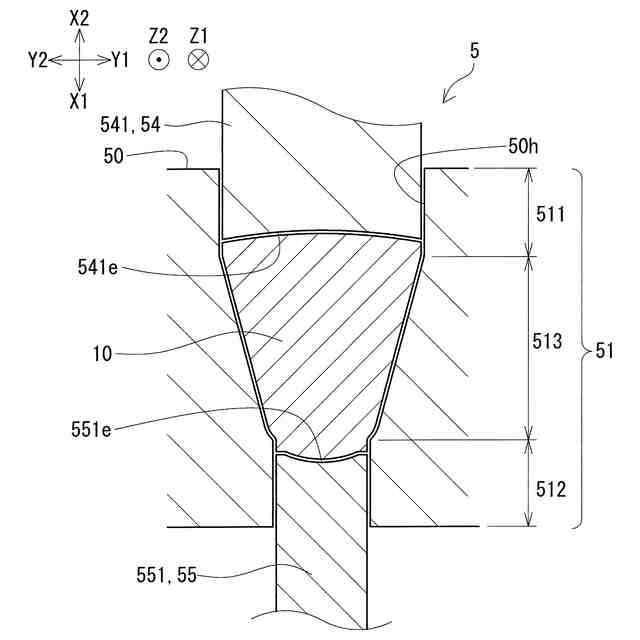

図８は、実施形態１に係るコア片における第一部材を製造する金型の概略を示す断面図である。

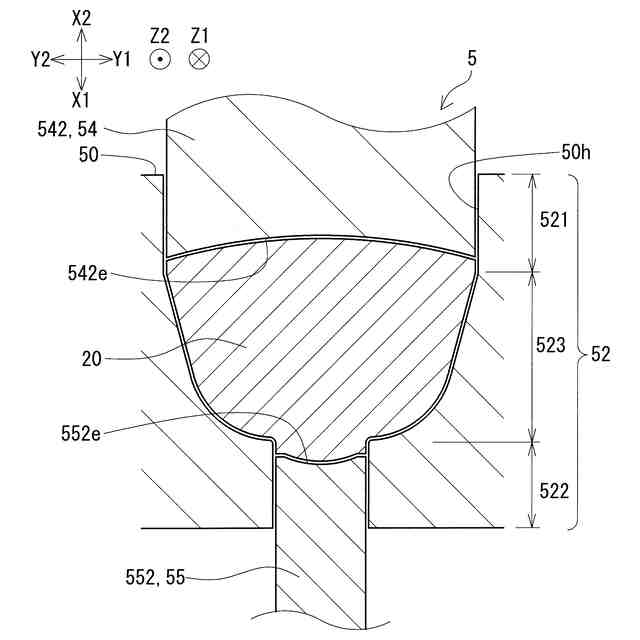

図９は、実施形態１に係るコア片における第二部材を製造する金型の概略を示す断面図である。
図１０は、実施形態１に係るコア片における第三部材を製造する金型の概略を示す断面図である。
図１１は、実施形態２に係るステータコアの概略を示す斜視図である。
図１２は、実施形態３に係るステータのの概略を示す斜視図である。
図１３は、実施形態４に係る回転電機の概略を示す断面図である。
図１４は、実施形態５に係る回転電機の概略を示す断面図である。
【発明を実施するための形態】
【０００９】
［本開示が解決しようとする課題］
ステータコアの生産性を高めることが望まれている。ヨーク部とティースとつば部とを一体に成形することで、ステータコアの生産性が高められると考えられる。しかし、ヨーク部とティースとつば部とを一体に成形する最適な製造方法は十分に検討されていなかった。
【００１０】
本開示は、生産性に優れるコア片を提供することを目的の一つとする。また、本開示は、生産性に優れるステータコア、ステータ、及び回転電機を提供することを別の目的の一つとする。
（【００１１】以降は省略されています）
